La placa base, también conocida como placa madre o tarjeta madre, es una placa de circuito impreso fundamental para una computadora. Conecta los principales componentes como el procesador, memoria RAM, tarjetas de expansión, y dispositivos de entrada/salida. Incluye conectores para fuente de poder, puertos como USB, audio y video, y ranuras para tarjetas de expansión. Las placas más comunes son los formatos ATX y microATX.

1. UNIVERSIDAD NACIONALDE CHIBORAZO
FACULTAD DE CIENCIAS DE LA EDUCACION
ESCUELA DE INFORMATICA
REALIZADO POR: PAUCAR NORMA

2. DEFINICION DE

3. DEFINICION
La placa base, también conocida como placa madre o tarjeta
madre (delinglés motherboard o mainboard) es una placa de circuito
impreso a la que se conectan los componentes que constituyen
la computadora u ordenador. Tiene instalados una serie de circuitos
integrados, entre los que se encuentra el chipset, que sirve como centro de
conexión entre el microprocesador, la memoria de acceso aleatorio (RAM),
las ranuras de expansión y otros dispositivos. Va instalada dentro de una
caja o gabinete que por lo general está hecha de chapa y tiene un panel
para conectar dispositivos externos y muchos conectores internos y zócalos
para instalar componentes dentro de la caja. La placa base, además,
incluye un firmware llamado BIOS, que le permite realizar las
funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo
del teclado, reconocimiento de dispositivos y carga del sistema operativo.

4. Como su nombre lo
indica, la placa madre
funciona como una
placa "materna", que
toma la forma de un
gran circuito impreso
con conectores para
tarjetas de expansión,
módulos de memoria, el
procesador, etc.
PARTES DE LA TERJETA
MADRE

5. CONECTORES DE ENTRADA Y
SALIDA
Son interfaces para conectar dispositivos mediante cables.
Tiene las siguientes partes:
Conector VGA: Permiten conectar el monitor.
Un puerto paralelo: Permite conectar impresoras antiguas.
Un puerto LAN: Permiten conectar el ordenador a una red. Corresponde a una tarjeta de red integrada
a la placa madre.
Puertos USB: Permiten conectar periféricos más recientes
Puerto de audio: Permiten conectar altavoces, o bien un sistema de sonido de alta fidelidad o un
micrófono,
Un puerto serie: Permite conectar periféricos antiguos
Puertos de Mouse Y Teclado

6. FUENTE DE PODER
Es el componente eléctrico/electrónico que transforma la
corriente de la red eléctrica, a través de unos procesos
electrónicos en el que se consigue reducir la tensión de entrada
a la fuente (220v o 125v) que son los que nos otorga la red
eléctrica por medio un transformador en bobina a 5 a 12 voltios
Conector ATX
Conectores de alimentación ATX son los tipos específicos de conectores
diseñados para conectar un ordenador de la fuente de alimentación ATX a la
placa madre. Son del tipo Molex, lo que significa que se construyen de metal pins
establecido a través de una matriz de nylon. Una hembra de tipo ATX conector de
alimentación se extiende desde la fuente de alimentación ATX a conectar a la
placa base. La matriz de nylon en la vida moderna conectores de alimentación
ATX puede contener 20 o 24 pines, dependiendo de la potencia necesaria para el
procesador equipado.

7. RANURAS DE EXPANSION
Son compartimientos en los que se puede insertar tarjetas de expansión..
Existen varios tipos de ranuras:
ISA: Permiten insertar ranuras ISA. Las más lentas las de 16 bits.
VLB: Se utilizaba para instalar tarjetas gráficas.
PCI: Se utilizan para conectar tarjetas más rápidas que las tarjetas ISA y se ejecutan a 32 bits.
AGP: Es un puerto rápido para tarjetas gráficas.
AMR: Se utiliza para conectar tarjetas miniatura construidas para PC.

8. RANURAS DE IDE
Los cuales son para conectar los
lectores, grabadores, DVDRW,
disquetera, Discos Duros, ide, etc...
Conectores internos y conectores eléctricos
Hay dos tipos de conectores, los conectores o
interfaces de "datos" y los conectores
propiamente eléctricos.
Las interfaces de datos conectan los
dispositivos a la placa y las conexiones
eléctricas conectan la fuente de alimentación
a los dispositivos incluida la placa.

9. BIOS
Es un pequeño programa
incorporado en un chip
de la placa base. Su
finalidad es mantener
cierta información básica
en el arranque de la
computadora. Esta
información puede ser la
configuración de nuestro
disco duro, fecha hora del
sistema prioridad de
arranque desde la
red etc.

10. MEMORIA RAM
Es un tipo de memoria
temporal que pierde sus
datos cuando se queda
sin energía (por ejemplo,
al apagar la
computadora), por lo cual
es una memoria volátil.
CACHE
Sirve para facilitar una transferencia mas rapida de
instrucciones y datos al procesador. Igual que la RAM,
el cache es un área de almacenamiento de alta
velocidad para las instrucciones de los programas y los
datos, pero es 10 veces mas rapida que la RAM y
mucho mas cara. Con solo una fraccion de la capacidad
de la RAM, la memoria caché sólo contiene las
instrucciones y los datos que es probable que el
procesador necesite enseguida.

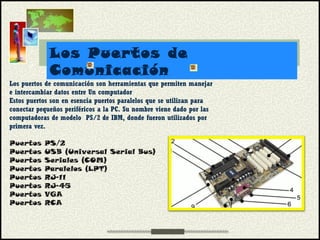

11. Los Puertos de
Comunicación
Los puertos de comunicación son herramientas que permiten manejar
e intercambiar datos entre Un computador
Estos puertos son en esencia puertos paralelos que se utilizan para
conectar pequeños periféricos a la PC. Su nombre viene dado por las
computadoras de modelo PS/2 de IBM, donde fueron utilizados por
primera vez.
Puertos PS/2
Puertos USB (Universal Serial Bus)
Puertos Seriales (COM)
Puertos Paralelos (LPT)
Puertos RJ-11
Puertos RJ-45
Puertos VGA
Puertos RCA

12. TIPOS DE TARJETA MADRE
Placa AT:esta placa es la utilizada por IBM AT INC y fue
creada en el año 1984. Su tamaño es de aproximadamente 305 mm
de ancho por 300 a 330 mm de profundidad. Esta tarjeta resulta ser
de gran tamaño para las unidades de disco más avanzadas, por lo
que no puede introducirse en ellas. Otra desventaja que presenta es
que suele inducir errores por medio de su conector con la fuente de
alimentación. En la actualidad, este tipo de placas madre no se
utiliza para la producción de ninguna computadora.
Placa Baby AT: esta placa fue creada en el año 1985 y si
bien es de menor tamaño que la AT, su funcionalidad es muy
similar. Mide 216 mm de ancho por 244 a 330 mm de profundidad
esto lo que permite es una mayor facilidad para introducirlas en las
cajas más pequeñas, por lo que tuvieron mucho éxito en el mercado.
De todas maneras, este modelo presenta fallas muy similares al
anterior. Entre ellas, el tener un gran número de cables que no
permiten una correcta ventilación así como también presentar el
micro distanciado de la entrada de alimentación.

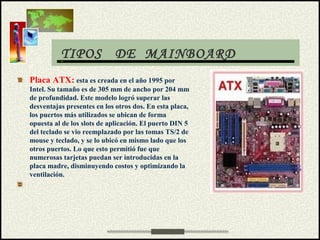

13. TIPOS DE MAINBOARD
Placa ATX: esta es creada en el año 1995 por
Intel. Su tamaño es de 305 mm de ancho por 204 mm
de profundidad. Este modelo logró superar las
desventajas presentes en los otros dos. En esta placa,
los puertos más utilizados se ubican de forma
opuesta al de los slots de aplicación. El puerto DIN 5
del teclado se vio reemplazado por las tomas TS/2 de
mouse y teclado, y se lo ubicó en mismo lado que los
otros puertos. Lo que esto permitió fue que
numerosas tarjetas puedan ser introducidas en la
placa madre, disminuyendo costos y optimizando la
ventilación.

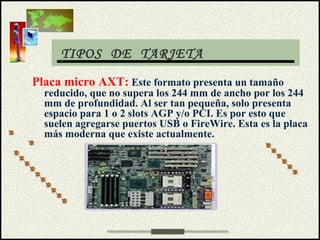

14. TIPOS DE TARJETA
Placa micro AXT: Este formato presenta un tamaño
reducido, que no supera los 244 mm de ancho por los 244
mm de profundidad. Al ser tan pequeña, solo presenta
espacio para 1 o 2 slots AGP y/o PCI. Es por esto que
suelen agregarse puertos USB o FireWire. Esta es la placa
más moderna que existe actualmente.
