La tarjeta madre conecta los principales componentes de una computadora como el microprocesador, memoria RAM y tarjetas de expansión. Cumple funciones como la conexión física de componentes, distribución de energía y comunicación de datos. Existen diferentes tipos como ATX y AT, y componentes clave como la BIOS, memoria RAM, ranuras de expansión y puertos. El FSB determina la velocidad máxima de la tarjeta madre y otros componentes.

1. TARJETAS MADREPresentado Por: Cindy Yuliana Montoya.11-3Institucion EducativaNarciso Cabal Salcedo

2. La Tarjeta Madre O Board

3. La placa base, también conocida como placa madre o tarjeta madre (del inglésmotherboard o mainboard) es una placa de circuito impreso a la que se conectan los componentes que constituyen la computadora u ordenador. Tiene instalados una serie de circuitos integrados, entre los que se encuentra el chipset, que sirve como centro de conexión entre el microprocesador, la memoria de acceso aleatorio (RAM), las ranuras de expansión y otros dispositivos.Va instalada dentro de una caja o gabinete que por lo general está hecha de chapa y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro de la caja

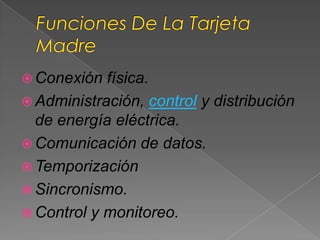

4. Funciones De La Tarjeta MadreConexión física.Administración, control y distribución de energía eléctrica.Comunicación de datos.TemporizaciónSincronismo.Control y monitoreo.

5. Tipos De Tarjeta MadreATXSon las más comunes y difundidas en el mercado, se puede decir que se están convirtiendo en un estándar son las de más fácil ventilación y menos enredo de cables, debido a la colocación de los conectores ya que el microprocesador suele colocarse cerca del ventilador de la fuente de alimentación y los conectores para discos cerca de los extremos de la placa. Además, reciben la electricidad mediante un conector formado por una sola pieza.

6. At o Baby- AtFue el estandar durante años con un formato reducido, por adaptarse con mayor facilidad a cualquier caja, per sus componentes estaban muy juntos, lo que hacia que algunas veces las tarjetas de expansion largas tuvieran problemas.

7. Formato Ates el formato de placa base empleado por el IBM AT y sus clones en formato sobremesa completo y torre completo. Su tamaño es de 12 pulgadas (305 mm) de ancho x 11-13 pulgadas de profundo. Fue lanzado al mercado en 1984. Este formato fue el primer intento exitoso de estandarización para las formas de placas base; antes de él, cada fabricante producía sus PC de formas diferentes haciendo casi imposible realizar intercambios de partes, actualizaciones de hardware y otras operaciones que hoy son comunes.

8. La Memoria Rom- BiosLa BIOS es imprescindible para ella puesta en funcionamiento del ordenador, ya que contiene instrucciones para realizar el chequeo inicial del ordenador, además de datos técnicos de los componentes más elementales conectados en el sistema.Cuando se arranca un ordenador, la BIOS chequea la CPU, el bus de sistema para comprobar que todos los periféricos funcionan correctamente, el reloj del sistema, la memoria RAM, el teclado y las unidades de disco. La información de este chequeo se compara con la almacenada en la memoria CMOS, detectando cualquier cambio en los componentes o configuración del sistema. Si el resultado es correcto, comenzará a cargarse el sistema operativo; en caso contrario, el sistema emitirá un pitido que informe del problema.

9. Memoria RAMLa memoria RAM se utiliza frecuentemente para referirse a los módulos de memoria que se usan en los computadores personales y servidores. En el sentido estricto, los módulos de memoria contienen un tipo, entre varios de memoria de acceso aleatorio, ya que las ROM, memorias Flash, caché (SRAM), los registros en procesadores y otras unidades de procesamiento también poseen la cualidad de presentar retardos de acceso iguales para cualquier posición.

10. Memoria Cachees un conjunto de datos duplicados de otros originales, con la propiedad de que los datos originales son costosos de acceder, normalmente en tiempo, respecto a la copia en la caché. Cuando se accede por primera vez a un dato, se hace una copia en el caché; los accesos siguientes se realizan a dicha copia, haciendo que el tiempo de acceso medio al dato sea menor.

11. Ranura De ExpancionUna ranura de expansión (también llamada slot de expansión) es un elemento de la placa base de un ordenador que permite conectar a ésta una tarjeta adicional o de expansión, la cual suele realizar funciones de control de dispositivos periféricos adicionales, tales como monitores, impresoras o unidades de disco. Las ranuras están conectadas entre sí. Una computadora personal dispone generalmente de ocho unidades, aunque puede llegar hasta doce.

12. Puertos Y Tarjetas IntegradasEstos conectores se encargan de recibir información procedente de dispositivos externos como memorias USB, discos duros externos, la red de área local (LAN - red de computadoras cercanas entre sí, señal de Internet, etc.).

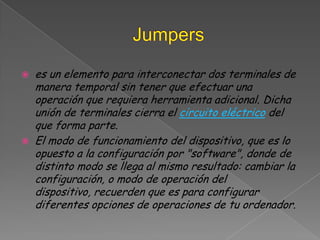

13. Jumperses un elemento para interconectar dos terminales de manera temporal sin tener que efectuar una operación que requiera herramienta adicional. Dicha unión de terminales cierra el circuito eléctrico del que forma parte.El modo de funcionamiento del dispositivo, que es lo opuesto a la configuración por "software", donde de distinto modo se llega al mismo resultado: cambiar la configuración, o modo de operación del dispositivo, recuerden que es para configurar diferentes opciones de operaciones de tu ordenador.

14. La principal dificultad al hacer la configuración, es la información del fabricante del dispositivo, que en algunos casos, esta solamente en el manual de operación del mismo o algunas veces, con su leyenda respectiva impresa por la placa de circuito impreso donde está montado el jumper.

15. El Fsb De La Tarjeta PrincipalEs una de las variables más importantes ya que determina que velocidad máxima soporta de parte de la memoria RAM y que velocidad soporta de microprocesador. Su unidad de medida son los MegaHertz (MHz) y es la velocidad máxima de trabajo de la tarjeta principal. Ejemplo, las placas vienen con la especificación siguiente: - Motherboard PC Chips 925G, DDR, FSB 333*, AVF, P/Athlon 1.33 GHz * La especificación FSB 333 se refiere a que tiene la capacidad de soportar como máximo otros dispositivos que funcionen con velocidades de Bus 333 MegaHertz, pero también soporta menores como 266 MHz
