Este documento describe diferentes tipos de mantenimiento para equipos electrónicos, incluyendo mantenimiento predictivo, preventivo y correctivo. También lista materiales comunes de trabajo como brochas, medidores de voltaje y juegos de destornilladores. Luego describe componentes comunes como tarjetas madre, memoria RAM, procesadores y unidades DVD.

1. 1. TIPOS DE MANTENIMIENTOS
2. MATERIALES DE TRABAJO
3.MEIMBOARD
4.MEMORIA RAM
5.PROCESADOR
6.UNIDAD DE DVD

2. 1. El Mantenimiento Predictivo
Consiste en hacer revisiones periódicas (usualmente
programadas) para detectar cualquier condición (presente
o futura) que pudiera impedir el uso apropiado y seguro del
dispositivo y poder corregirla, manteniendo de ésta manera
cualquier herramienta o equipo en optimas condiciones de
uso.
2. El Mantenimiento Preventivo.
Es hacer los ajustes, modificaciones, cambios, limpieza y
reparaciones (generalmente sencillos) necesarios para
mantener cualquier herramienta o equipo en condiciones
seguras de uso, con el fin de evitar posibles daños al
operador o al equipo mismo.
3. El Mantenimiento Correctivo.
Es reparar, cambiar o modificar cualquier herramienta,
maquinaria o equipo cuando se ha detectado alguna falla o
posible falla que pudiera poner en riesgo el funcionamiento
seguro de la herramienta o equipo y de la persona que lo
utiliza.
volver

3. BROCHA
MEDIDOR DE VOLTAJE
JUEGO DE DESARMADORES
JUEGO DE HERRAMIENTAS
volver

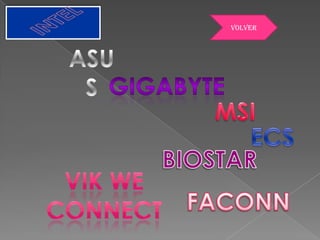

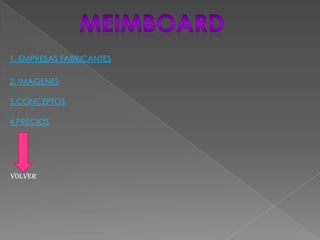

4. 1. EMPRESAS FABRICANTES

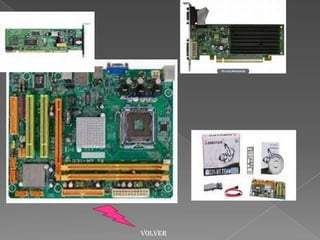

2. IMAGENES
3.CONCEPTOS
4.PRECIOS
volver

5. volver

6. volver

7. HISTORIA
La historia de las tarjetas madres comienza en 1947 cuando William
Shockley, Walter Brattain y John Bardeen, científicos de los
laboratorios Bell, muestran su invento, el transistor amplificador de
punto-contacto, iniciando el desarrollo de la miniaturización de circuitos
electrónicos.
Dummer, un británico que en 1952 presentó sobre la utilización de un
bloque de material sólido que puede ser utilizado para conectar
componentes
electrónicos
sin
cables
de
conexión.
1961 cuando Fairchild Semiconductor anuncia el primer circuito integrado,
Con estos inventos se comienza a trabajar en la computadora con una
tarjeta, como las que mencionamos a continuación estas en orden de
evolución.
Concepto
de
la
tarjeta
madre.
La mainboard es la parte principal de un computador ya que nos sirve de
alojamiento de los demás componentes permitiendo que estos interactúen
entre
si
y
puedan
realiza
procesos.
La tarjeta madre es escogida según nuestras necesidades.

8. PARTES DE LA TARJETA MADRE
• Bios
• ranuras pCi
• CaChé
• ChipsEt
• ConECtorEs usB
• ZóCalo Zip
• ranuras DiMM
• ranuras siMM
• ConECtor EiDE (DisCo Duro)
• ConECtor DisquEtEra
• ranuras aGp
• ranuras isa
• pila DEl sistEMa
• ConECtor DisquEtEra
• ConECtor ElECtróniCo

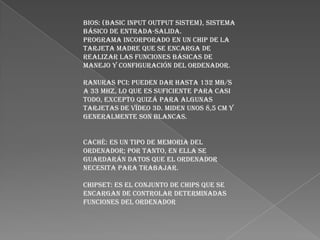

9. Bios: (Basic Input Output Sistem), sistema
básico de entrada-salida.
Programa incorporado en un chip de la
tarjeta madre que se encarga de
realizar las funciones básicas de
manejo y configuración del ordenador.
Ranuras PCI: Pueden dar hasta 132 MB/s
a 33 MHz, lo que es suficiente para casi
todo, excepto quizá para algunas
tarjetas de vídeo 3D. Miden unos 8,5 cm y
generalmente son blancas.
Caché: es un tipo de memoria del
ordenador; por tanto, en ella se
guardarán datos que el ordenador
necesita para trabajar.
Chipset: es el conjunto de chips que se
encargan de controlar determinadas
funciones del ordenador

10. USB: Conectores usados para insertar dispositivos transportables
Zócalo
ZIF:
Es
el
lugar
donde
se
aloja
el
procesador
Slot de Expansión: son ranuras de plástico con conectores eléctricos
(slots)
donde
se
introducen
las
tarjetas
de
expansión
Ranuras PCI: Peripheral Component Interconnect ("Interconexión de
Componentes Periféricos") Generalmente son de color blanco, miden 8.5 cm
es de hasta 132 MB/s a 33 MHz, no es compatible para alguna tarjetas de
vídeo
3D.
Ranuras DIMM: son ranuras de 168 contactos y 13 cm. de color negro.
Ranuras SIMM: tienen 30 conectores, y meden 8,5 cm. En 486 aparecieron los
de 72 contactos, más largos: unos 10,5 cm de color blanco.
Ranuras AGP: Se dedica exclusivamente a conectar tarjetas de vídeo 3D,.
ofrece
264
MB/s
o
incluso
528
MB/s.
Mide
unos
8
cm
Ranuras ISA: son las más antiguas,. Funcionan con 8 MHz-16MB/s sirve para
conectar un módem o una tarjeta de sonido , Miden unos 14 cm y su color
suele
ser
negro
Pila: se encarga de conservar los parámetros de la BIOS como la fecha y
hora.

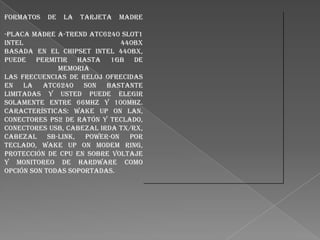

11. Formatos
de
la
Tarjeta
Madre
-Placa madre A-Trend ATC6240 Slot1
Intel
440BX
basada en el chipset Intel 440BX,
Puede permitir hasta 1Gb de
memoria
Las frecuencias de reloj ofrecidas
en la ATC6240 son bastante
limitadas y usted puede elegir
solamente entre 66Mhz y 100Mhz.
Características: Wake up on LAN,
conectores PS2 de ratón y teclado,
conectores USB, cabezal Irda TX/RX,
cabezal SB-Link, power-on por
teclado, Wake up on modem ring,
Protección de CPU en sobre voltaje
y monitoreo de hardware como
opción son todas soportadas.

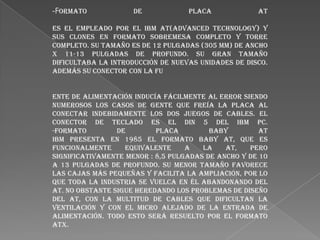

12. -Formato
de
Placa
AT
Es el empleado por el IBM AT(Advanced Technology) y
sus clones en formato sobremesa completo y torre
completo. Su tamaño es de 12 pulgadas (305 mm) de ancho
x 11-13 pulgadas de profundo. Su gran tamaño
dificultaba la introducción de nuevas unidades de disco.
Además su conector con la fu
ente de alimentación inducía fácilmente al error siendo
numerosos los casos de gente que freía la placa al
conectar indebidamente los dos juegos de cables. El
conector de teclado es el DIN 5 del IBM PC.
-Formato
de
Placa
Baby
AT
IBM presenta en 1985 el formato Baby AT, que es
funcionalmente
equivalente
a
la
AT,
pero
significativamente menor : 8,5 pulgadas de ancho y de 10
a 13 pulgadas de profundo. su menor tamaño favorece
las cajas más pequeñas y facilita la ampliación, por lo
que toda la industria se vuelca en él abandonando del
AT. No obstante sigue heredando los problemas de diseño
del AT, con la multitud de cables que dificultan la
ventilación y con el micro alejado de la entrada de
alimentación. Todo esto será resuelto por el formato
ATX.

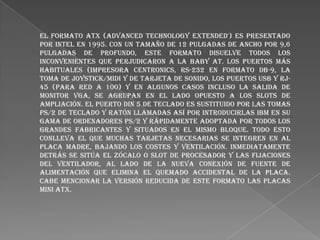

13. El formato ATX (Advanced Technology Extended') es presentado
por Intel en 1995. con un tamaño de 12 pulgadas de ancho por 9,6
pulgadas de profundo, este formato disuelve todos los
inconvenientes que perjudicaron a la Baby AT. Los puertos más
habituales (impresora Centronics, RS-232 en formato DB-9, la
toma de joystick/midi y de tarjeta de sonido, los puertos USB y RJ45 (para red a 100) y en algunos casos incluso la salida de
monitor VGA, se agrupan en el lado opuesto a los slots de
ampliación. El puerto DIN 5 de teclado es sustituido por las tomas
PS/2 de teclado y ratón llamadas así por introducirlas IBM en su
gama de ordenadores PS/2 y rápidamente adoptada por todos los
grandes fabricantes y situados en el mismo bloque. Todo esto
conlleva el que muchas tarjetas necesarias se integren en al
placa madre, bajando los costes y ventilación. Inmediatamente
detrás se sitúa el zócalo o slot de procesador y las fijaciones
del ventilador, al lado de la nueva conexión de fuente de
alimentación que elimina el quemado accidental de la placa.
Cabe mencionar la versión reducida de este formato las placas
mini ATX.

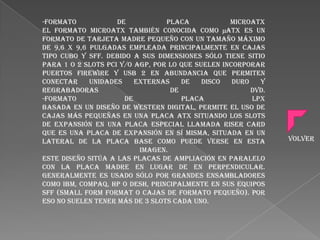

14. -Formato
de
Placa
microATX
El formato microATX también conocida como µATX es un
formato de tarjeta madre pequeño con un tamaño máximo
de 9,6 x 9,6 pulgadas empleada principalmente en cajas
tipo cubo y SFF. Debido a sus dimensiones sólo tiene sitio
para 1 o 2 slots PCI y/o AGP, por lo que suelen incorporar
puertos FireWire y USB 2 en abundancia que permiten
conectar
unidades
externas
de
disco
duro
y
regrabadoras
de
DVD.
-Formato
de
Placa
LPX
Basada en un diseño de Western Digital, permite el uso de
cajas más pequeñas en una placa ATX situando los slots
de expansión en una placa especial llamada riser card
que es una placa de expansión en sí misma, situada en un
lateral de la placa base como puede verse en esta
imagen.
Este diseño sitúa a las placas de ampliación en paralelo
con la placa madre en lugar de en perpendicular.
Generalmente es usado sólo por grandes ensambladores
como IBM, Compaq, HP o Desh, principalmente en sus equipos
SFF (Small Form Format o cajas de formato pequeño). Por
eso no suelen tener más de 3 slots cada uno.
Volver

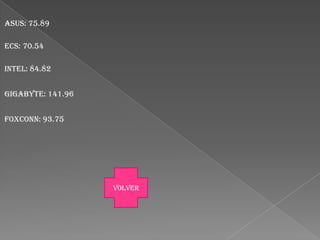

15. ASUS: 75.89
ECS: 70.54
INTEL: 84.82
GIGABYTE: 141.96
FOXCONN: 93.75
volver

16. 1. CONCEPTO
2.IMAGENES
volver

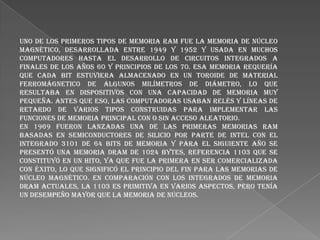

17. Uno de los primeros tipos de memoria RAM fue la memoria de núcleo
magnético, desarrollada entre 1949 y 1952 y usada en muchos
computadores hasta el desarrollo de circuitos integrados a
finales de los años 60 y principios de los 70. Esa memoria requería
que cada bit estuviera almacenado en un toroide de material
ferromágnetico de algunos milímetros de diámetro, lo que
resultaba en dispositivos con una capacidad de memoria muy
pequeña. Antes que eso, las computadoras usaban relés y líneas de
retardo de varios tipos construidas para implementar las
funciones de memoria principal con o sin acceso aleatorio.
En 1969 fueron lanzadas una de las primeras memorias RAM
basadas en semiconductores de silicio por parte de Intel con el
integrado 3101 de 64 bits de memoria y para el siguiente año se
presentó una memoria DRAM de 1024 bytes, referencia 1103 que se
constituyó en un hito, ya que fue la primera en ser comercializada
con éxito, lo que significó el principio del fin para las memorias de
núcleo magnético. En comparación con los integrados de memoria
DRAM actuales, la 1103 es primitiva en varios aspectos, pero tenía
un desempeño mayor que la memoria de núcleos.

18. En 1973 se presentó una innovación que permitió otra
miniaturización y se convirtió en estándar para las
memorias DRAM: la multiplexación en tiempo de la
direcciones de memoria. MOSTEK lanzó la referencia MK4096
de 4096 bytes en un empaque de 16 pines,1 mientras sus
competidores las fabricaban en el empaque DIP de 22 pines.
El esquema de direccionamiento2 se convirtió en un
estándar de facto debido a la gran popularidad que logró
esta referencia de DRAM. Para finales de los 70 los
integrados eran usados en la mayoría de computadores
nuevos, se soldaban directamente a las placas base o se
instalaban en zócalos, de manera que ocupaban un área
extensa de circuito impreso. Con el tiempo se hizo obvio que
la instalación de RAM sobre el impreso principal, impedía la
miniaturización , entonces se idearon los primeros módulos
de memoria como el SIPP, aprovechando las ventajas de la
construcción modular. El formato SIMM fue una mejora al
anterior, eliminando los pines metálicos y dejando unas
áreas de cobre en uno de los bordes del impreso, muy
similares a los de las tarjetas de expansión, de hecho los
módulos SIPP y los primeros SIMM tienen la misma
distribución de pines.
volver

19. volver

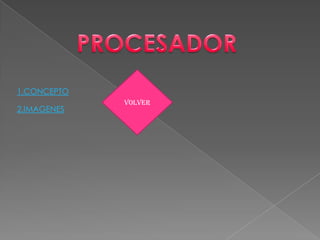

20. 1.CONCEPTO
2.IMAGENES
volver

21. Este es el cerebro del computador. Dependiendo del tipo de
procesador y su velocidad se obtendrá un mejor o peor rendimiento.
Hoy en día existen varias marcas y tipos, de los cuales intentaremos
darles una idea de sus características principales.
Las familias (tipos) de procesadores compatibles con el PC de IBM usan
procesadores x86. Esto quiere decir que hay procesadores 286, 386,
486, 586 y 686. Ahora, a Intel se le ocurrió que su procesador 586 no se
llamaría así sino "Pentium", por razones de mercadeo.
Existen, hoy en día tres marcas de procesadores: AMD, Cyrix e Intel.
Intel tiene varios como son Pentium, Pentium MMX, Pentium Pro y Pentium
II. AMD tiene el AMD586, K5 y el K6. Cyrix tiene el 586, el 686, el 686MX y
el 686MXi. Los 586 ya están totalmente obsoletos y no se deben
considerar siquiera. La velocidad de los procesadores se mide en
Megahertz (MHz =Millones de ciclos por segundo). Así que un Pentium es
de 166Mhz o de 200Mhz, etc. Este parámetro indica el número de ciclos
de instrucciones que el procesador realiza por segundo, pero sólo
sirve para compararlo con procesadores del mismo tipo. Por ejemplo,
un 586 de 133Mhz no es más rápido que un Pentium de 100Mhz. Ahora,
este tema es bastante complicado y de gran controversia ya que el
rendimiento no depende sólo del procesador sino de otros componentes
y para que se utiliza el procesador. Los expertos requieren entonces
de programas que midan el rendimiento, pero aun así cada programa
entrega sus propios números. Cometeré un pequeño pecado para
ayudar a descomplicarlos a ustedes y trataré de hacer una regla de
mano para la velocidad de los procesadores. No incluyo algunos como
el Pentium Pro por ser un procesador cuyo mercado no es el del hogar
v
o
l
v
e
r

22. volver

23. CONCEPTO:
IMÁGENES:
volver

24. A comienzo de los años 1990, dos estándares de
almacenamiento óptico de alta densidad estaban
desarrollándose: uno era el multimedia compact disc
(MMCD), apoyado por Philips y Sony; el otro era el súper
density (SD), apoyado por Toshiba, Time Warner, Panasonic,
Hitachi, Mitsubishi Electric, Poner, Thompson y JVC.
Philips y Sony se unieron y su formato MMCD y acordaron con
Toshiba adoptar el SD, pero con una modificación: la
adopción del EFM Plus de Philips, creado por Kees Immink, que
a pesar de ser un 6% menos eficiente que el sistema de
codificación de Toshiba (de ahí que la capacidad sea de 4,7
GB en lugar del los 5 GB del SD original), cuenta con la
gran ventaja de que EFM Plus posee gran resistencia a los
daños físicos en el disco, como arañazos o huellas. El
resultado fue la creación del Consorcio del DVD, fundado
por las compañías anteriores, y la especificación de la
versión 1.5 del DVD, anunciada en 1995 y finalizada en
septiembre de 1996. En mayo de 1997, el consorcio DVD (DVD
Consortium) fue reemplazado por el foro DVD (DVD Forum)
con los siguientes miembros

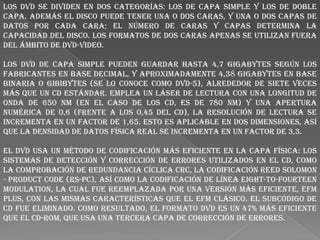

25. Los DVD se dividen en dos categorías: los de capa simple y los de doble
capa. Además el disco puede tener una o dos caras, y una o dos capas de
datos por cada cara; el número de caras y capas determina la
capacidad del disco. Los formatos de dos caras apenas se utilizan fuera
del ámbito de DVD-Video.
Los DVD de capa simple pueden guardar hasta 4,7 gigabytes según los
fabricantes en base decimal, y aproximadamente 4,38 gigabytes en base
binaria o gibibytes (se lo conoce como DVD-5), alrededor de siete veces
más que un CD estándar. Emplea un láser de lectura con una longitud de
onda de 650 nm (en el caso de los CD, es de 780 nm) y una apertura
numérica de 0,6 (frente a los 0,45 del CD), la resolución de lectura se
incrementa en un factor de 1,65. Esto es aplicable en dos dimensiones, así
que la densidad de datos física real se incrementa en un factor de 3,3.
El DVD usa un método de codificación más eficiente en la capa física: los
sistemas de detección y corrección de errores utilizados en el CD, como
la comprobación de redundancia cíclica CRC, la codificación Reed Solomon
- Product Code (RS-PC), así como la codificación de línea Eight-to-Fourteen
Modulation, la cual fue reemplazada por una versión más eficiente, EFM
Plus, con las mismas características que el EFM clásico. El subcódigo de
CD fue eliminado. Como resultado, el formato DVD es un 47% más eficiente
que el CD-ROM, que usa una tercera capa de corrección de errores.

26. Tipos de DVD
Los DVD se pueden clasificar:
Según su contenido:
DVD-Video: películas (vídeo y audio).
DVD-Audio: audio de alta fidelidad. Por ejemplo: 24 bits por
muestra, una velocidad de muestreo de 48 000 Hz y un rango dinámico de
144 dB.[cita requerida]
DVD-Data: todo tipo de datos.
Según su capacidad de regrabado (La mayoría de las grabadoras de
DVD nuevas pueden grabar en ambos formatos y llevan ambos
logotipos, «+RW» y «DVD-R/RW»):
DVD-ROM: solo lectura, manufacturado con prensa.
DVD-R y DVD+R: grabable una sola vez. La diferencia entre los tipos
+R y -R radica en la forma de grabación y de codificación de la
información. En los +R los agujeros son 1 lógicos mientras que en los –R
los agujeros son 0 lógicos.
DVD-RW y DVD+RW: regrabable.
DVD-RAM: regrabable de acceso aleatorio. Lleva a cabo una
comprobación de la integridad de los datos siempre activa tras
completar la escritura.
DVD+R DL: grabable una sola vez de doble capa.
El DVD-ROM almacena desde 4,7 GB hasta 17 GB.

27. Según su número de capas o caras:
DVD-5: una cara, capa simple; 4,7 GB o 4,38 GiB. Discos DVD±R/RW.
DVD-9: una cara, capa doble; 8,5 GB o 7,92 GiB. Discos DVD+R DL. La
grabación de doble capa permite a los discos DVD-R y los DVD+RW
almacenar significativamente más datos, hasta 8,5 GB por disco,
comparado con los 4,7 GB que permiten los discos de una capa. Los DVD-R DL
(dual layer) fueron desarrollados para DVD Forum por Pioneer
Corporation. DVD+R DL fue desarrollado para el DVD+R Alliance por
Philips y Mitsubishi Kagaku Media. Un disco de doble capa difiere de un DVD
convencional en que emplea una segunda capa física ubicada en el
interior del disco. Una unidad lectora con capacidad de doble capa
accede a la segunda capa proyectando el láser a través de la primera
capa semitransparente. El mecanismo de cambio de capa en algunos DVD
puede conllevar una pausa de hasta un par de segundos. Los discos
grabables soportan esta tecnología manteniendo compatibilidad con
algunos reproductores de DVD y unidades DVD-ROM. Muchos grabadores de
DVD soportan la tecnología de doble capa, y su precio es comparable con
las unidades de una capa, aunque el medio continúa siendo
considerablemente más caro.
DVD-10: dos caras, capa simple en ambas; 9,4 GB o 8,75 GiB. Discos
DVD±R/RW.
DVD-14: dos caras, capa doble en una, capa simple en la otra; 13,3 GB o
12,3 GiB. Raramente utilizado.

28. Velocidad
Evolución del precio del DVD.
Coste por MB en DVD.
Coste de los dispositivos de lectura y escritura en DVD.
La velocidad de transferencia de datos de una unidad DVD está dada en
múltiplos de 1350 KB/s.
Las primeras unidades lectoras CD y DVD leían datos a velocidad
constante (velocidad lineal constante o CLV). Los datos en el disco
pasaban bajo el láser de lectura a velocidad constante. Como la
velocidad lineal (metros/segundo) de la pista es tanto mayor cuanto
más alejados esté del centro del disco (de manera proporcional al
radio), la velocidad rotacional del disco se ajustaba de acuerdo a qué
porción del disco se estaba leyendo. Actualmente, la mayor parte de
unidades de CD y DVD tienen una velocidad de rotación constante
(velocidad angular constante o CAV). La máxima velocidad de
transferencia de datos especificada para una cierta unidad y disco se
alcanza solamente en los extremos del disco. Por tanto, la velocidad
media de la unidad lectora equivale al 50-70% de la velocidad máxima
para la unidad y el disco. Aunque esto puede parecer una desventaja,
tales unidades tienen un menor tiempo de búsqueda, pues nunca deben
cambiar la velocidad de rotación del disco.

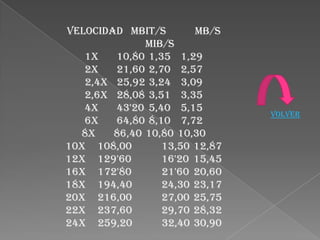

29. Velocidad Mbit/s
MB/s
MiB/s
1x
10,80 1,35 1,29
2x
21,60 2,70 2,57
2,4x 25,92 3,24 3,09
2,6x 28,08 3,51 3,35
4x
43'20 5,40 5,15
6x
64,80 8,10 7,72
8x
86,40 10,80 10,30
10x 108,00
13,50 12,87
12x 129'60
16'20 15,45
16x 172'80
21'60 20,60
18x 194,40
24,30 23,17
20x 216,00
27,00 25,75
22x 237,60
29,70 28,32
24x 259,20
32,40 30,90
VOLVER

30. VOLVER
