Redes de Datos

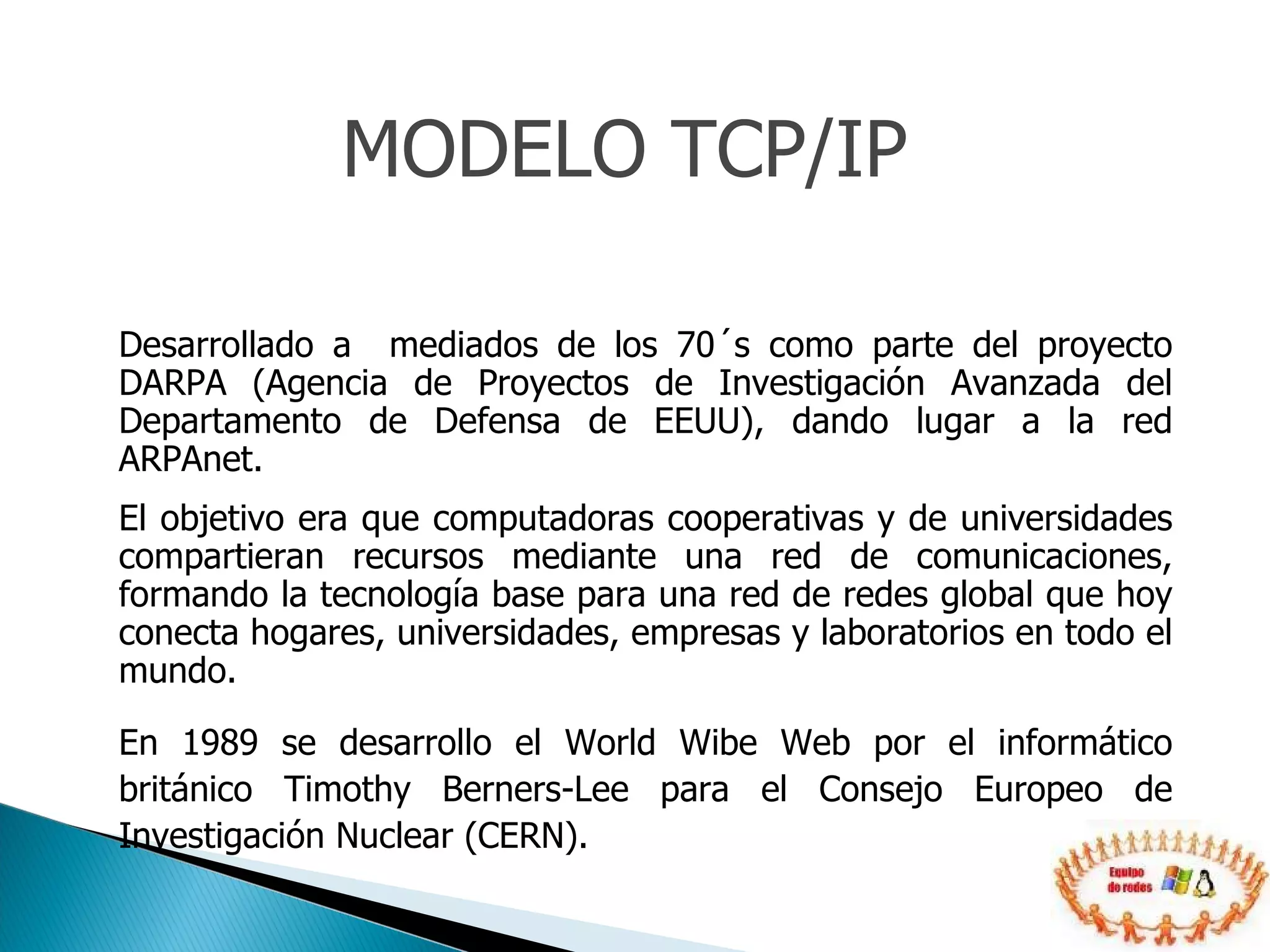

Desarrollado a  mediados de los 70´s como parte del proyecto DARPA (Agencia de Proyectos de Investigación Avanzada del Departamento de Defensa de EEUU), dando lugar a la red ARPAnet. El objetivo era que computadoras cooperativas y de universidades compartieran recursos mediante una red de comunicaciones, formando la tecnología base para una red de redes global que hoy conecta hogares, universidades, empresas y laboratorios en todo el mundo. En 1989 se desarrollo el World Wibe Web por el informático británico Timothy Berners-Lee para el Consejo Europeo de Investigación Nuclear (CERN). MODELO TCP/IP
[object Object]
[object Object]
[object Object]

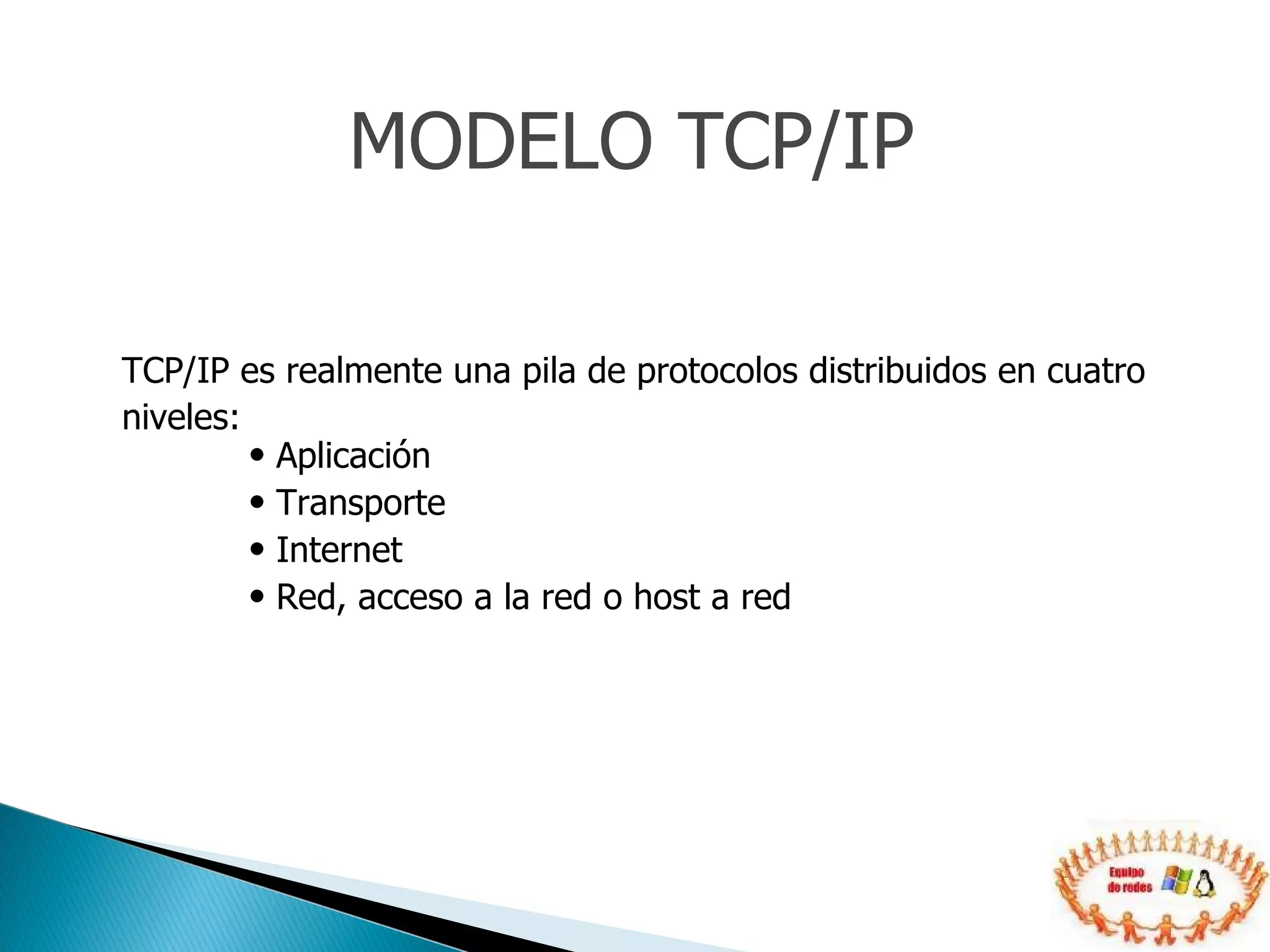

[object Object],[object Object],[object Object],[object Object],[object Object],MODELO TCP/IP

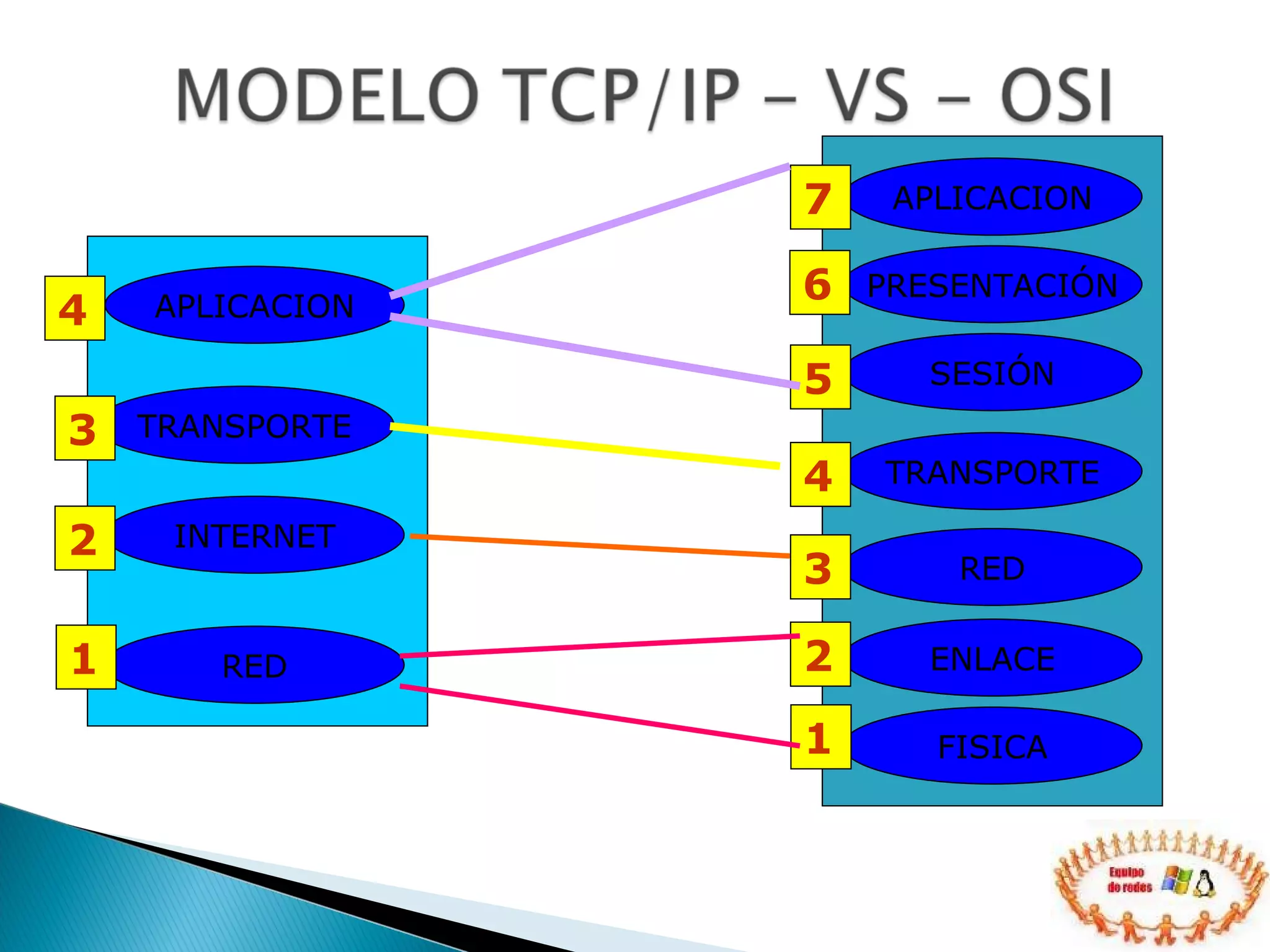

APLICACION TRANSPORTE RED INTERNET 4 3 2 1 APLICACION PRESENTACIÓN SESIÓN TRANSPORTE RED ENLACE FISICA 7 6 5 4 3 2 1

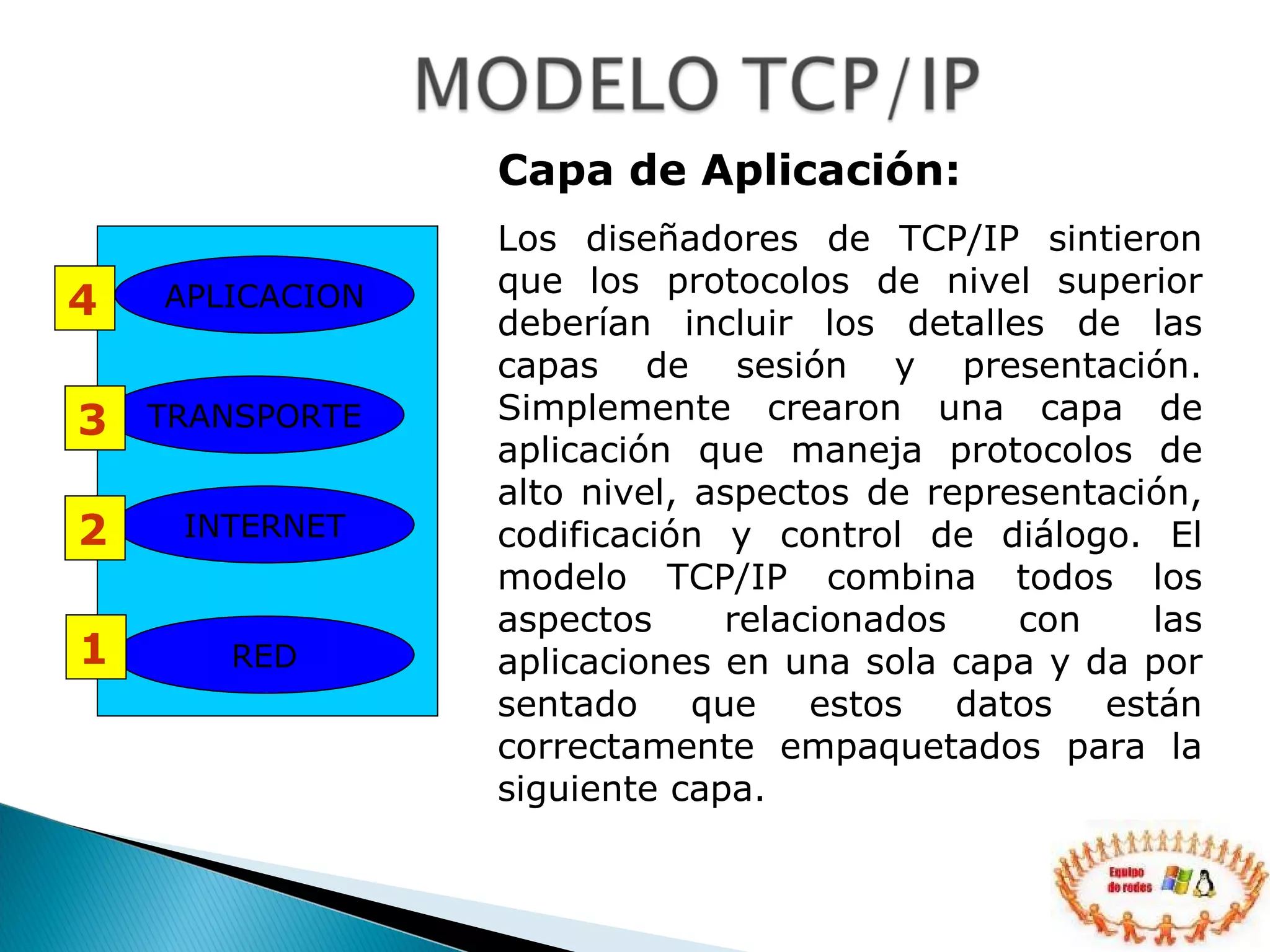

Capa de Aplicación: Los diseñadores de TCP/IP sintieron que los protocolos de nivel superior deberían incluir los detalles de las capas de sesión y presentación. Simplemente crearon una capa de aplicación que maneja protocolos de alto nivel, aspectos de representación, codificación y control de diálogo. El modelo TCP/IP combina todos los aspectos relacionados con las aplicaciones en una sola capa y da por sentado que estos datos están correctamente empaquetados para la siguiente capa.  APLICACION TRANSPORTE RED INTERNET 4 3 2 1

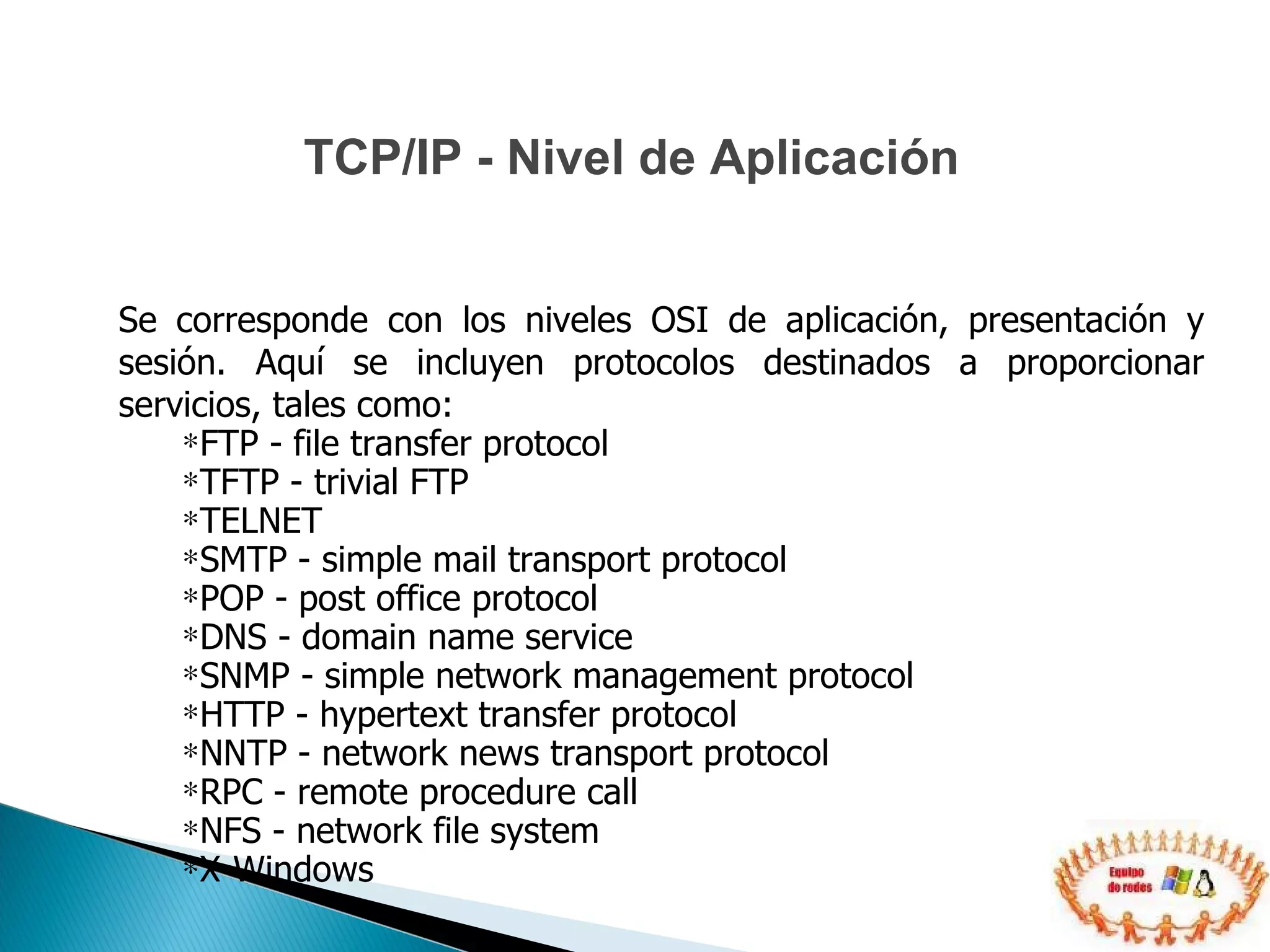

[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],TCP/IP - Nivel de Aplicación

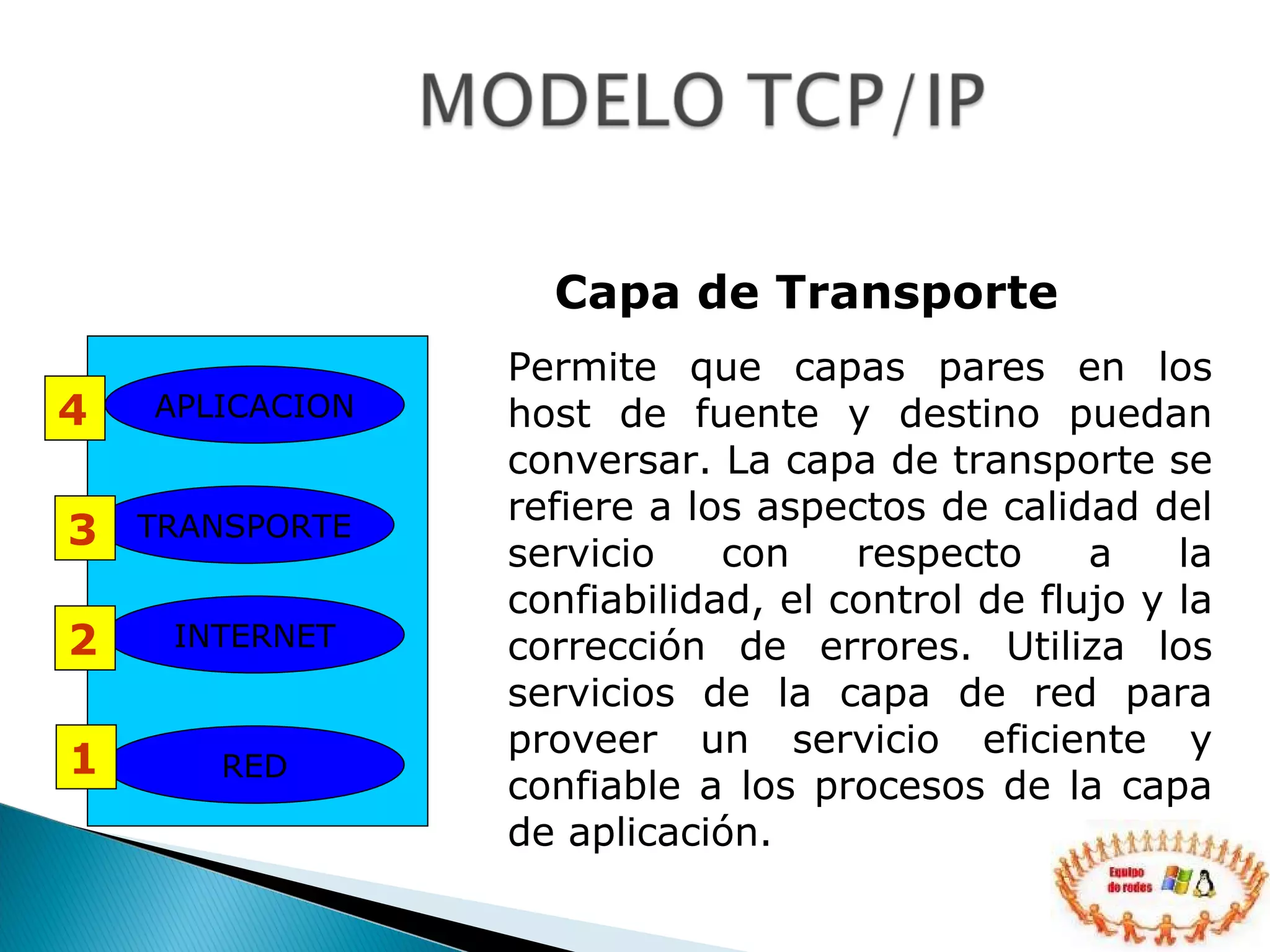

Capa de Transporte Permite que capas pares en los host de fuente y destino puedan conversar. La capa de transporte se refiere a los aspectos de calidad del servicio con respecto a la confiabilidad, el control de flujo y la corrección de errores. Utiliza los servicios de la capa de red para proveer un servicio eficiente y confiable a los procesos de la capa de aplicación.  APLICACION TRANSPORTE RED INTERNET 4 3 2 1

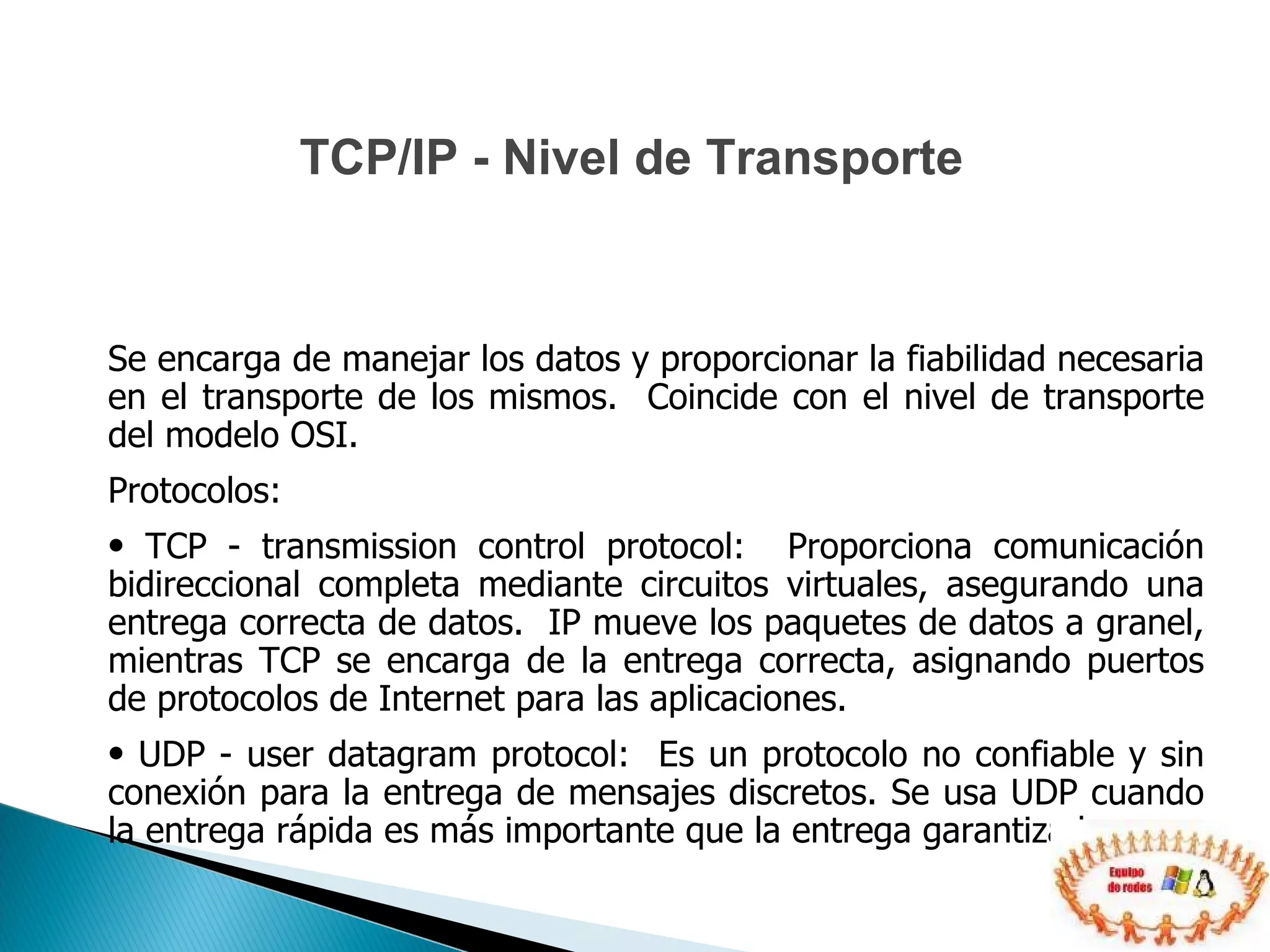

[object Object],[object Object],[object Object],[object Object],TCP/IP - Nivel de Transporte

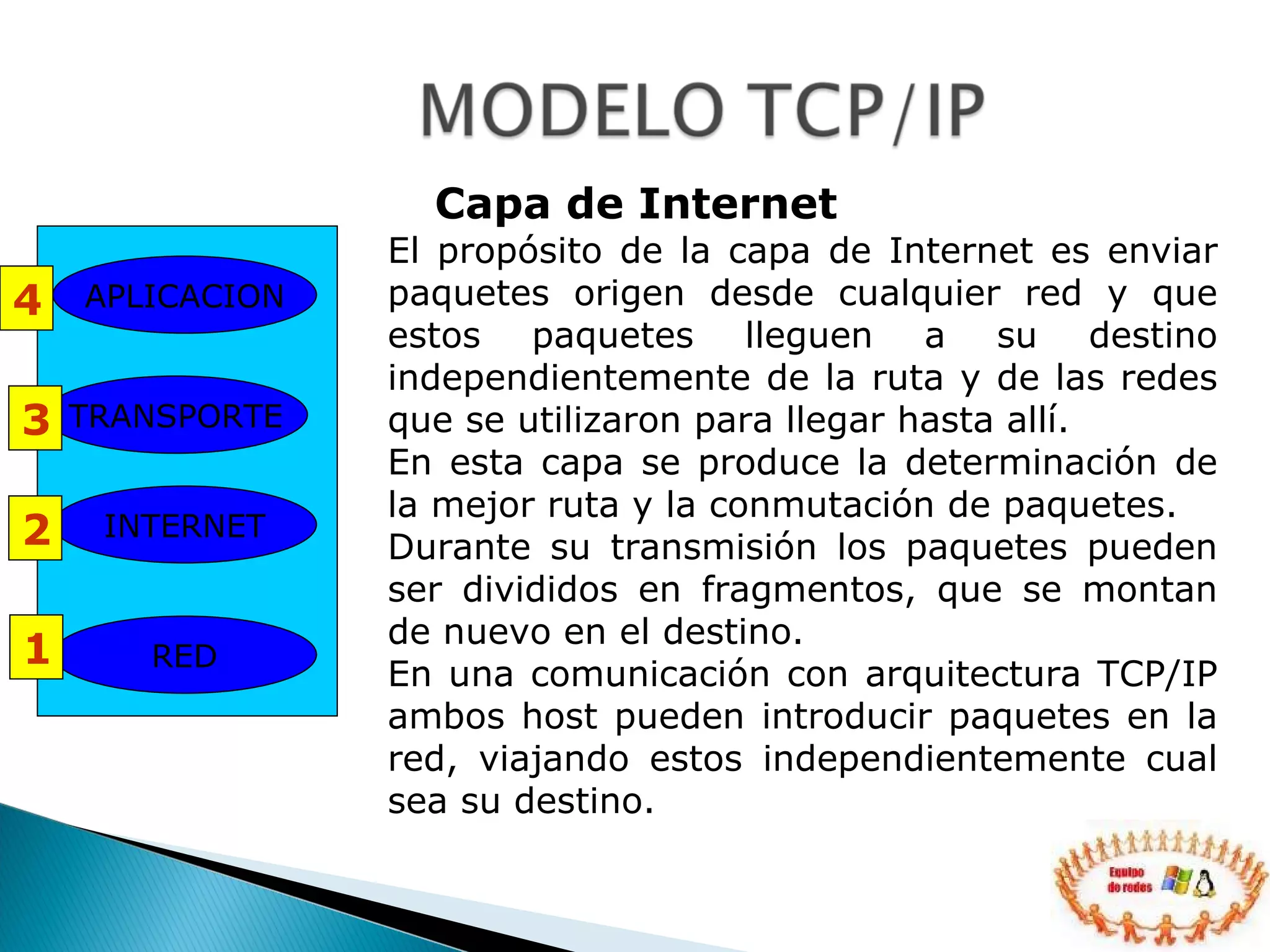

Capa de Internet El propósito de la capa de Internet es enviar paquetes origen desde cualquier red y que estos paquetes lleguen a su destino independientemente de la ruta y de las redes que se utilizaron para llegar hasta allí.  En esta capa se produce la determinación de la mejor ruta y la conmutación de paquetes.  Durante su transmisión los paquetes pueden ser divididos en fragmentos, que se montan de nuevo en el destino.  En una comunicación con arquitectura TCP/IP ambos host pueden introducir paquetes en la red, viajando estos independientemente cual sea su destino.   APLICACION TRANSPORTE RED INTERNET 4 3 2 1

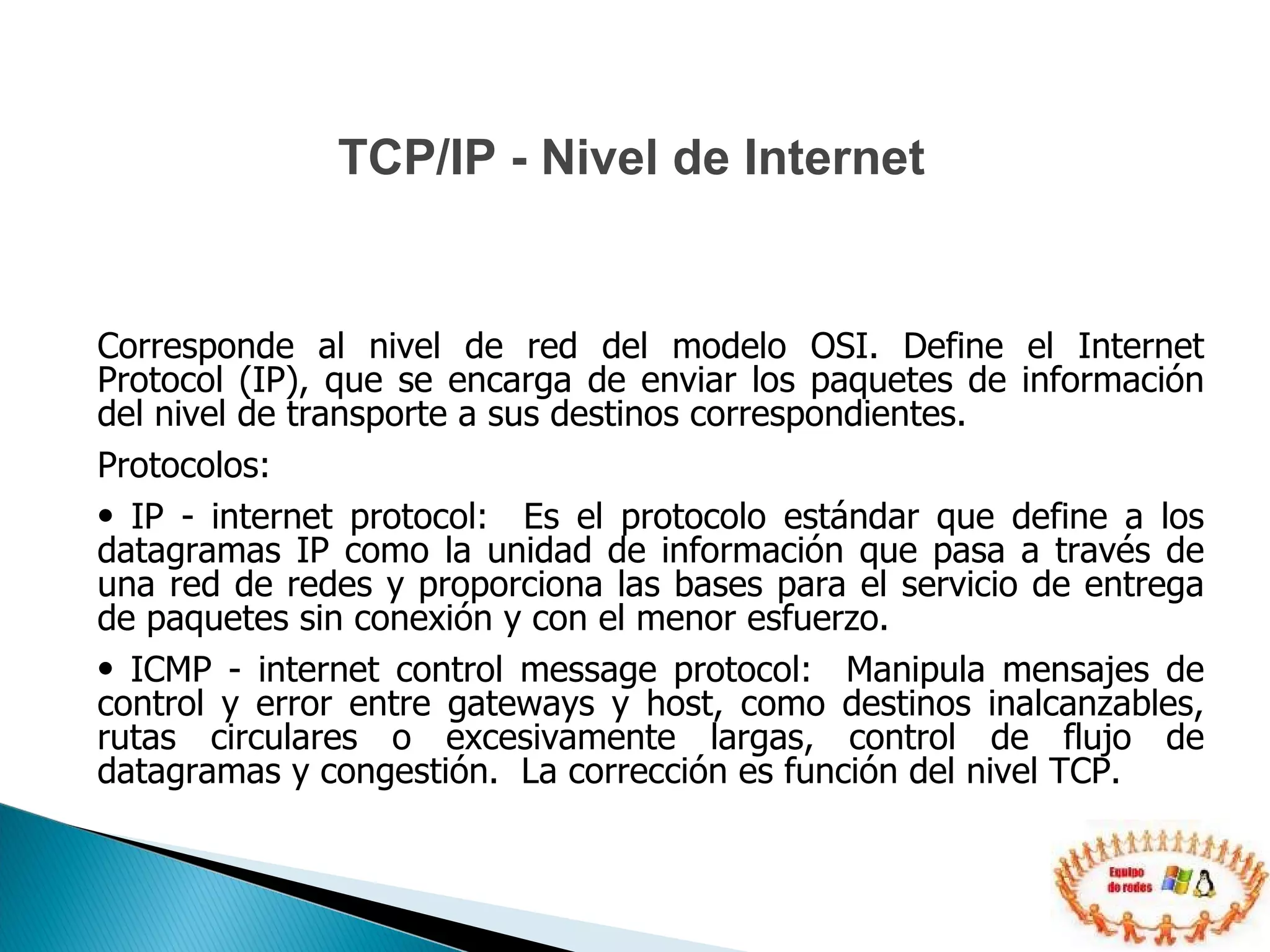

[object Object],[object Object],[object Object],[object Object],TCP/IP - Nivel de Internet

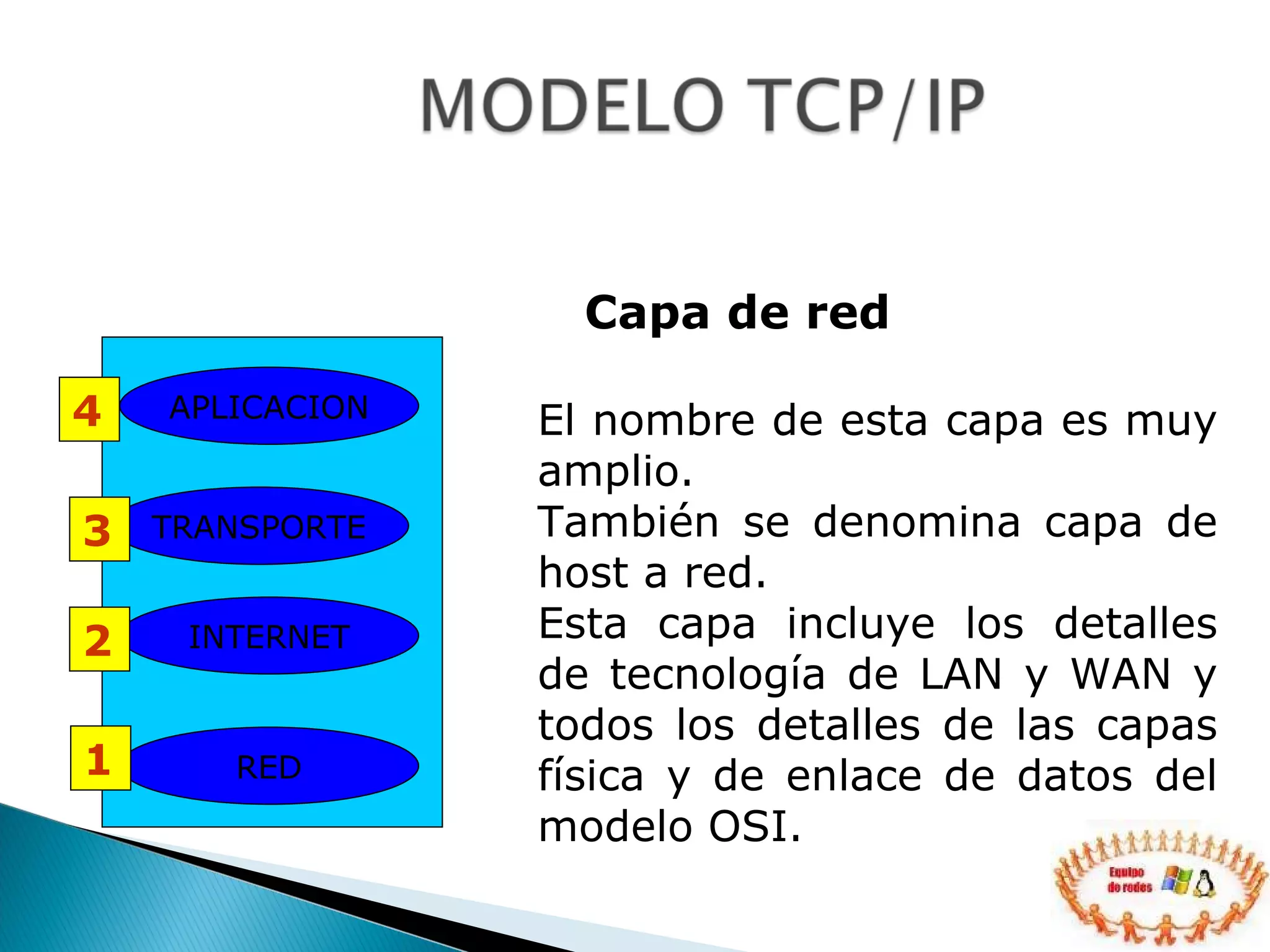

Capa de red  El nombre de esta capa es muy amplio.  También se denomina capa de host a red.  Esta capa incluye los detalles de tecnología de LAN y WAN y todos los detalles de las capas física y de enlace de datos del modelo OSI.  APLICACION TRANSPORTE RED INTERNET 4 3 2 1

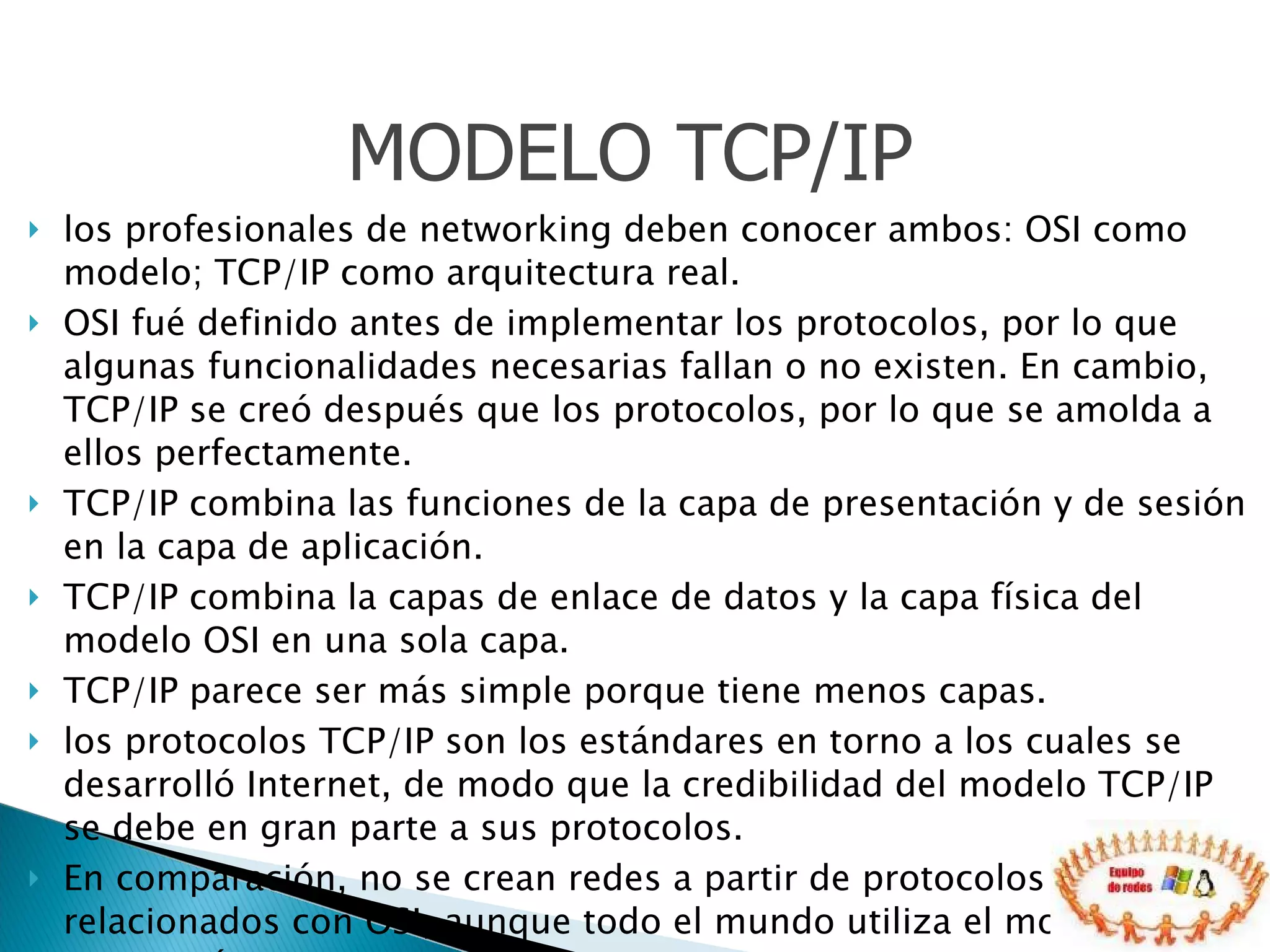

[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],MODELO TCP/IP

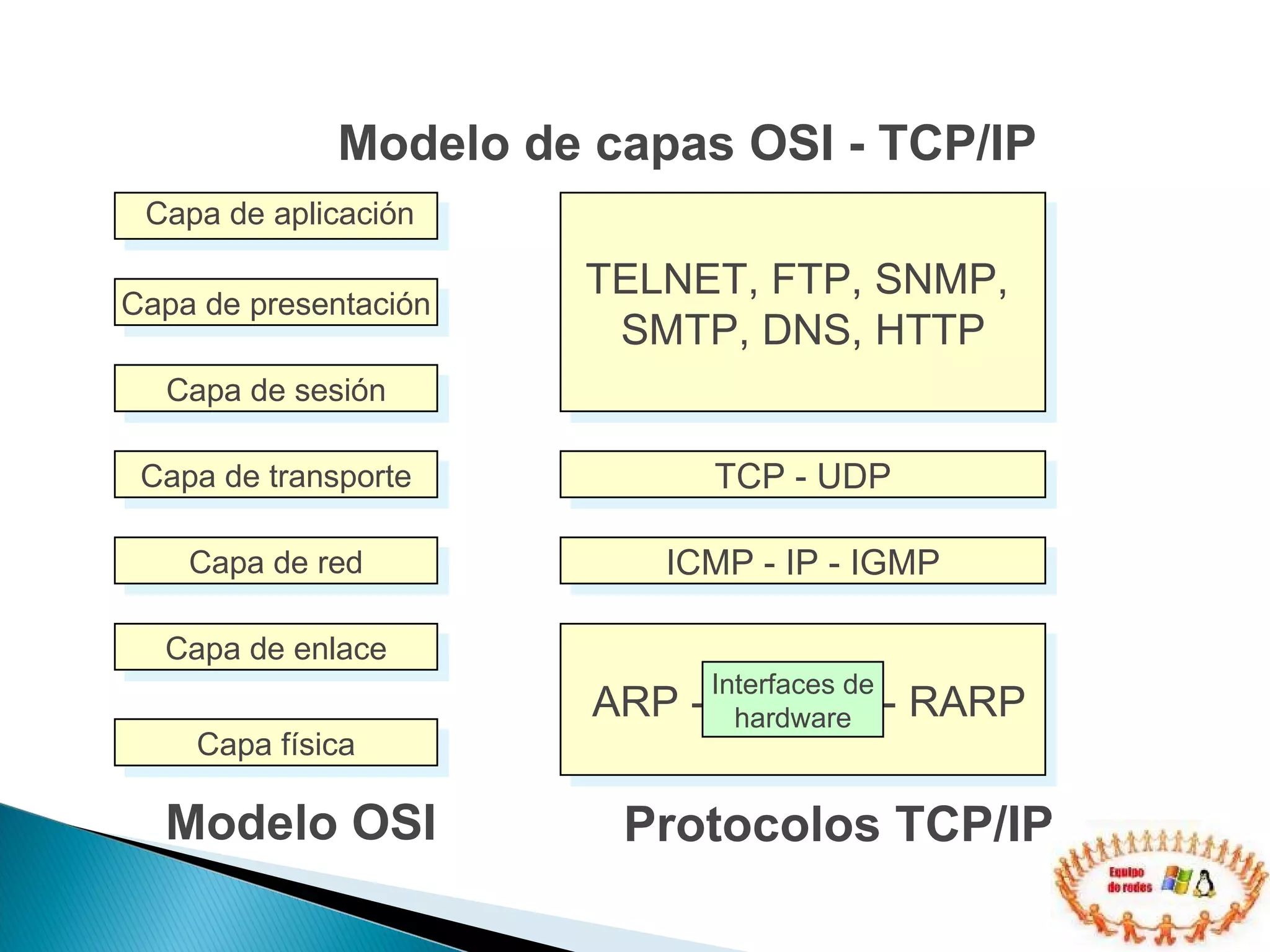

Modelo de capas OSI - TCP/IP Capa de presentación Capa de sesión Capa de transporte Capa de red Capa de enlace Capa física Capa de aplicación TELNET, FTP, SNMP,  SMTP, DNS, HTTP TCP - UDP ICMP - IP - IGMP ARP -  - RARP  Modelo OSI Interfaces de hardware Protocolos TCP/IP

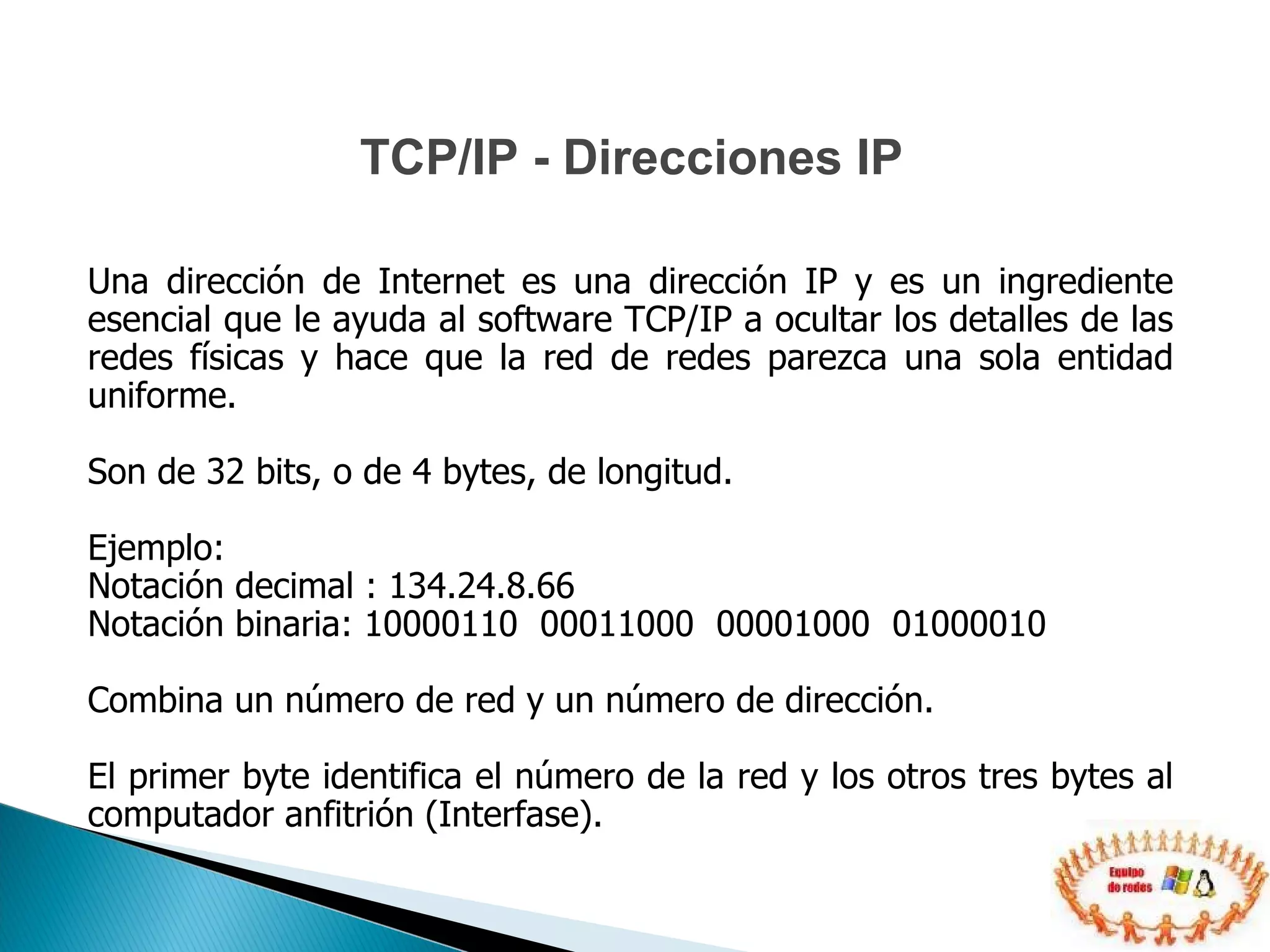

Una dirección de Internet es una dirección IP y es un ingrediente esencial que le ayuda al software TCP/IP a ocultar los detalles de las redes físicas y hace que la red de redes parezca una sola entidad uniforme.  Son de 32 bits, o de 4 bytes, de longitud. Ejemplo: Notación decimal : 134.24.8.66 Notación binaria: 10000110  00011000  00001000  01000010 Combina un número de red y un número de dirección. El primer byte identifica el número de la red y los otros tres bytes al computador anfitrión (Interfase).  TCP/IP - Direcciones IP

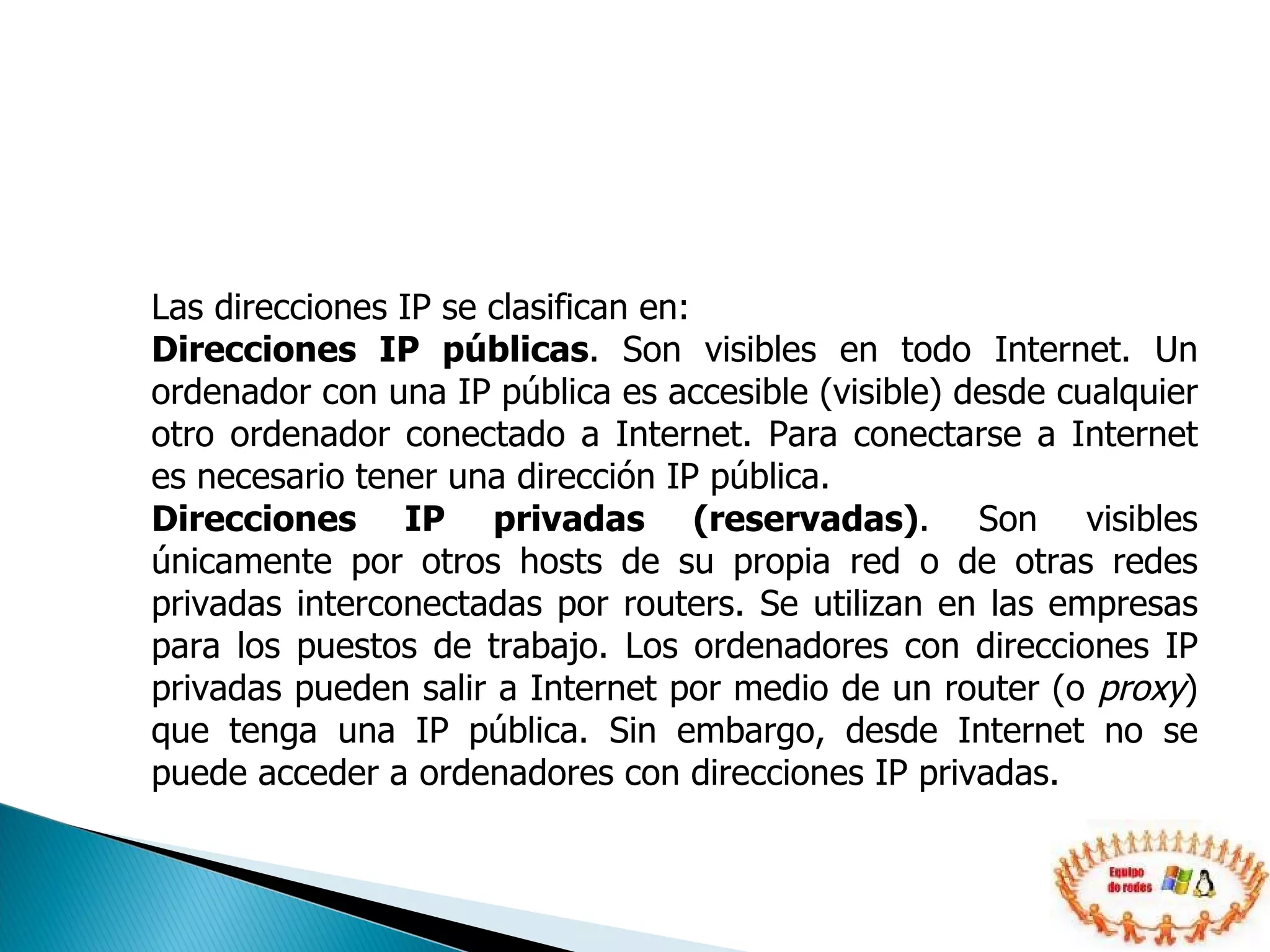

Las direcciones IP se clasifican en:  Direcciones IP públicas . Son visibles en todo Internet. Un ordenador con una IP pública es accesible (visible) desde cualquier otro ordenador conectado a Internet. Para conectarse a Internet es necesario tener una dirección IP pública.  Direcciones IP privadas (reservadas) . Son visibles únicamente por otros hosts de su propia red o de otras redes privadas interconectadas por routers. Se utilizan en las empresas para los puestos de trabajo. Los ordenadores con direcciones IP privadas pueden salir a Internet por medio de un router (o  proxy ) que tenga una IP pública. Sin embargo, desde Internet no se puede acceder a ordenadores con direcciones IP privadas.

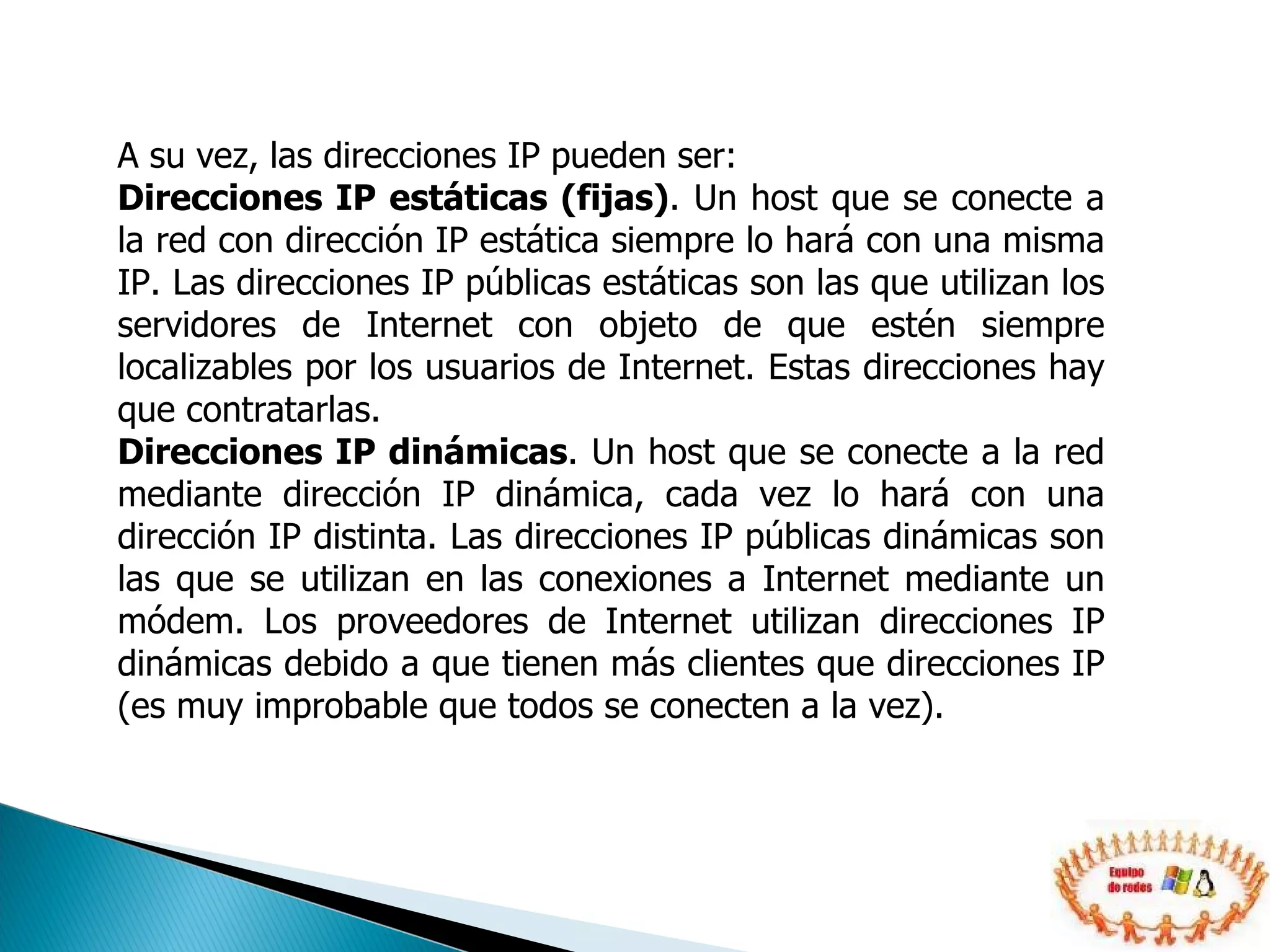

A su vez, las direcciones IP pueden ser: Direcciones IP estáticas (fijas) . Un host que se conecte a la red con dirección IP estática siempre lo hará con una misma IP. Las direcciones IP públicas estáticas son las que utilizan los servidores de Internet con objeto de que estén siempre localizables por los usuarios de Internet. Estas direcciones hay que contratarlas.  Direcciones IP dinámicas . Un host que se conecte a la red mediante dirección IP dinámica, cada vez lo hará con una dirección IP distinta. Las direcciones IP públicas dinámicas son las que se utilizan en las conexiones a Internet mediante un módem. Los proveedores de Internet utilizan direcciones IP dinámicas debido a que tienen más clientes que direcciones IP (es muy improbable que todos se conecten a la vez).
