2. Hyper-V en Windows 2008 R2Interoperativilidad en LinuxGuillermo SánchezConsultor Senior ITAlgeiba

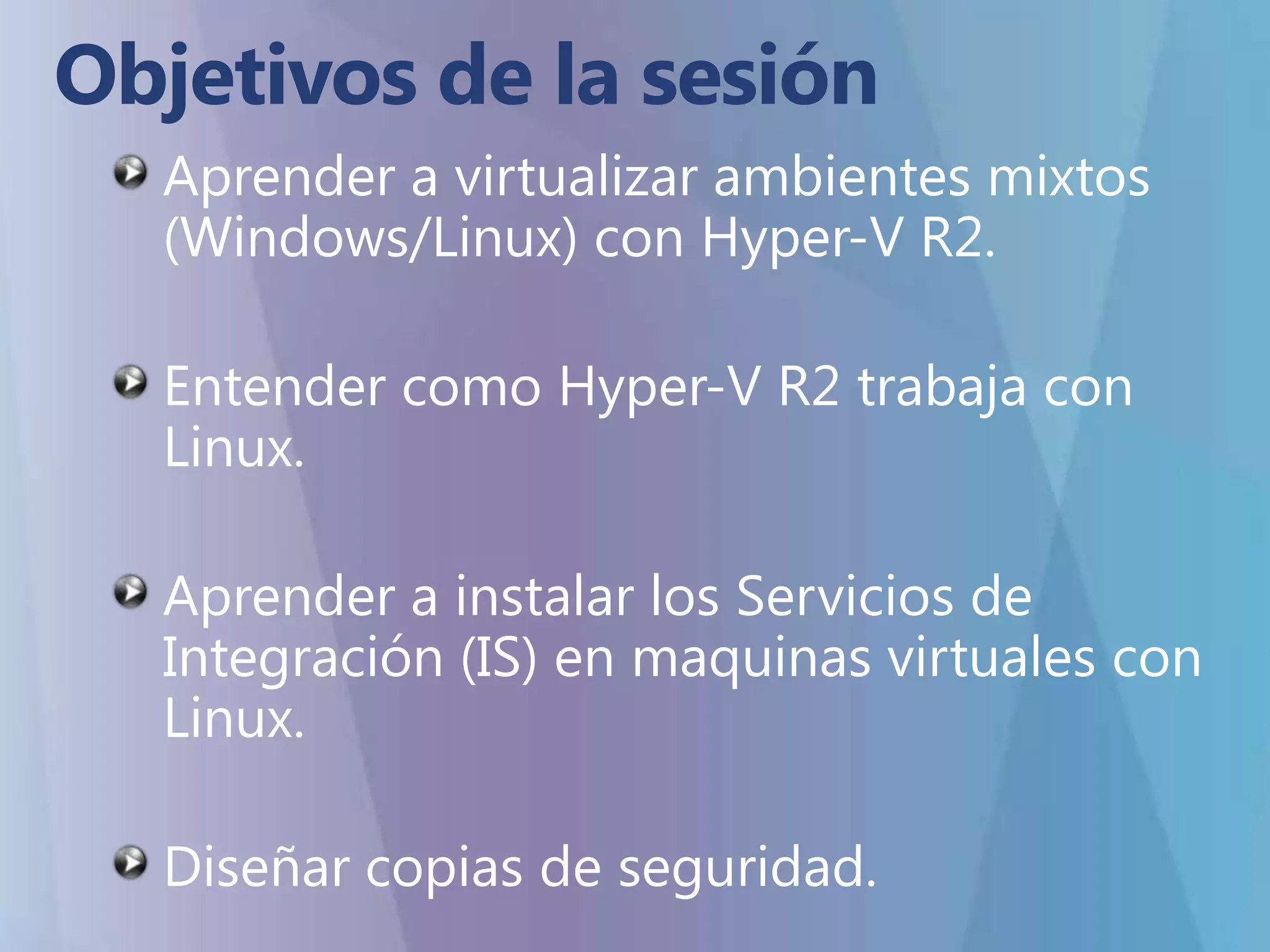

3. Objetivos de la sesiónAprender a virtualizar ambientes mixtos (Windows/Linux) con Hyper-V R2.Entender como Hyper-V R2 trabaja con Linux.Aprender a instalar los Servicios de Integración (IS) en maquinas virtuales con Linux.Diseñar copias de seguridad.

4. AgendaIntroducción ¿Que son los Servicios de Integración (IS)?Instalación de Servicios de Integración (IS)Copias de SeguridadPreguntas y Respuestas

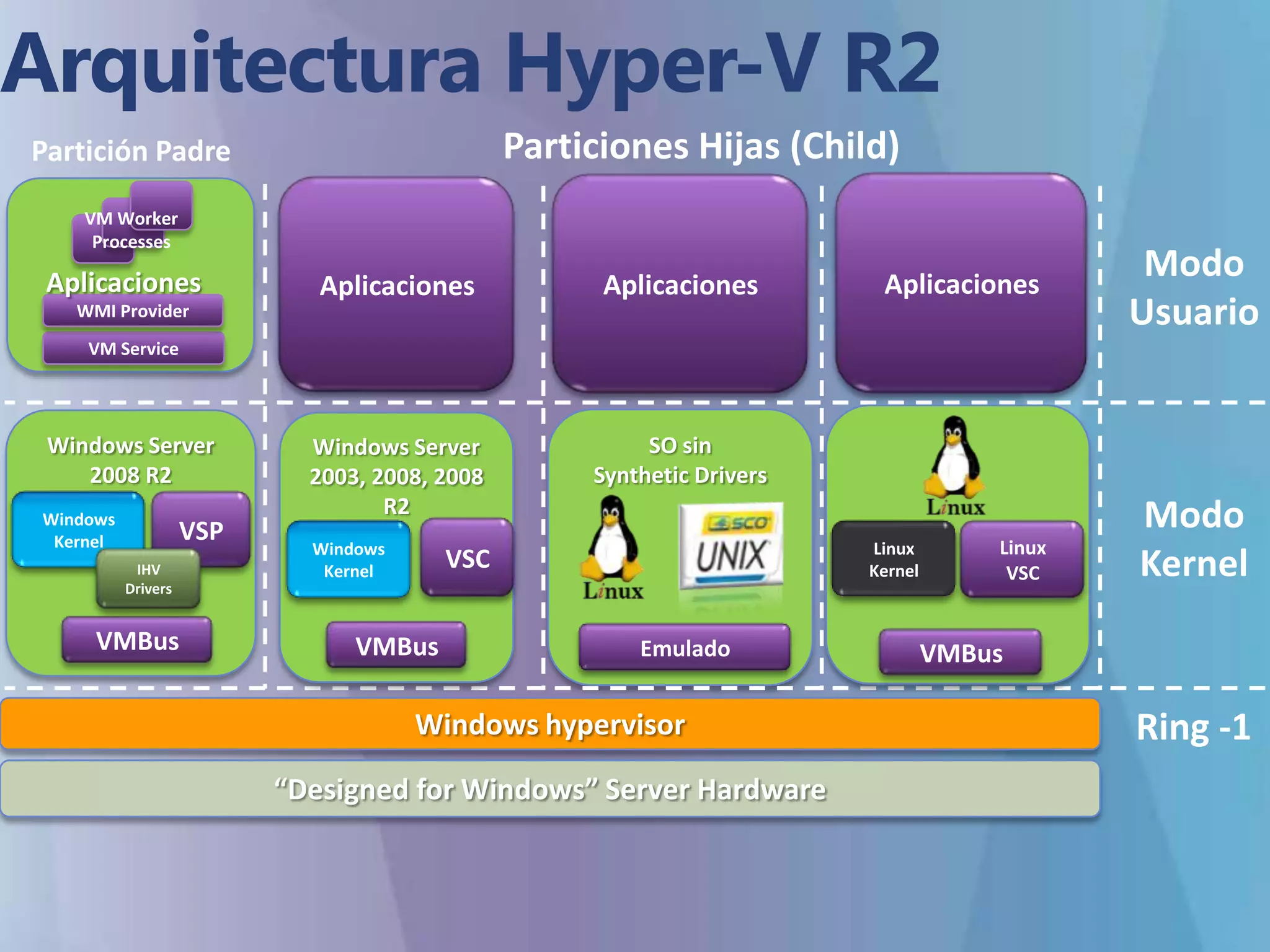

5. Arquitectura Hyper-V R2VM Worker ProcessesParticiones Hijas (Child)Partición PadreAplicacionesAplicacionesModoUsuarioAplicacionesAplicacionesWMI ProviderVM ServiceSO sin Synthetic DriversWindows Server 2008 R2Windows Server 2003, 2008, 2008 R2Modo KernelVSPWindows KernelLinux VSCLinuxKernelIHV DriversVSCWindows KernelVMBusEmuladoVMBusVMBusRing -1Windows hypervisor“Designed for Windows” Server Hardware

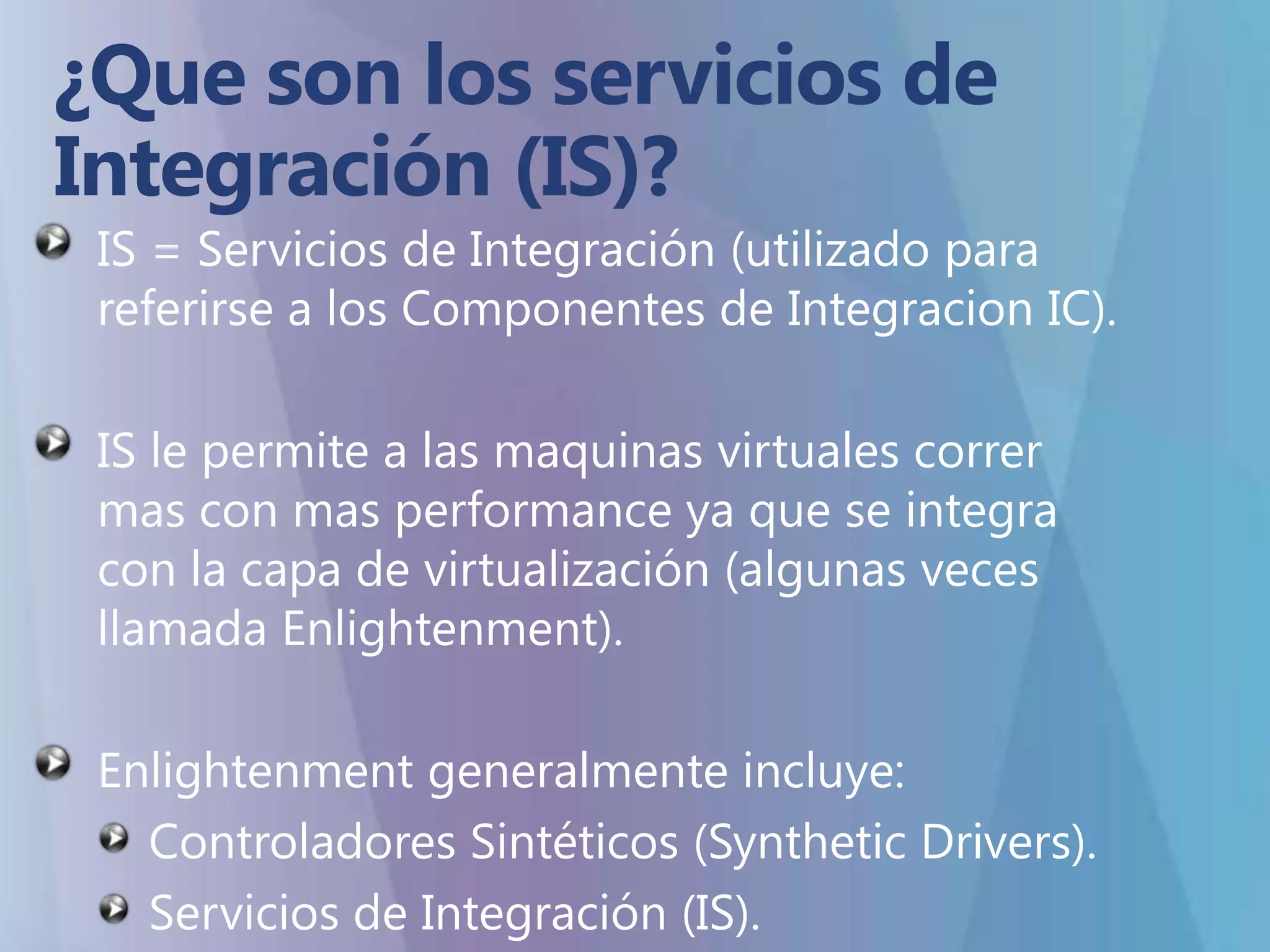

6. ¿Que son los servicios de Integración (IS)?IS = Servicios de Integración(utilizado para referirse a los Componentes de Integracion IC).IS le permite a las maquinas virtuales corrermas con mas performance ya que se integra con la capa de virtualización (algunas veces llamada Enlightenment). Enlightenment generalmente incluye:Controladores Sintéticos (Synthetic Drivers).Servicios de Integración (IS).

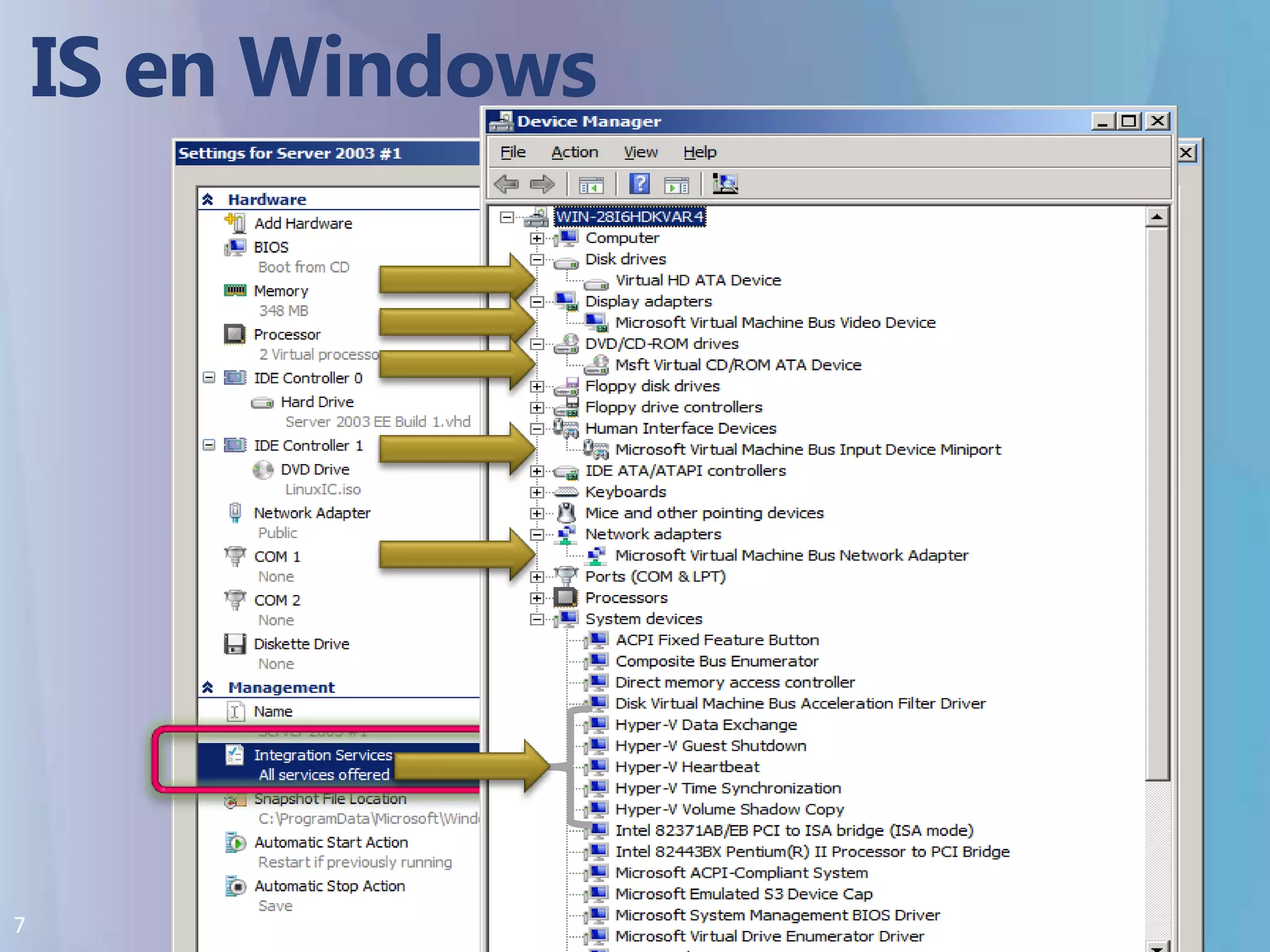

7. IS en Windows

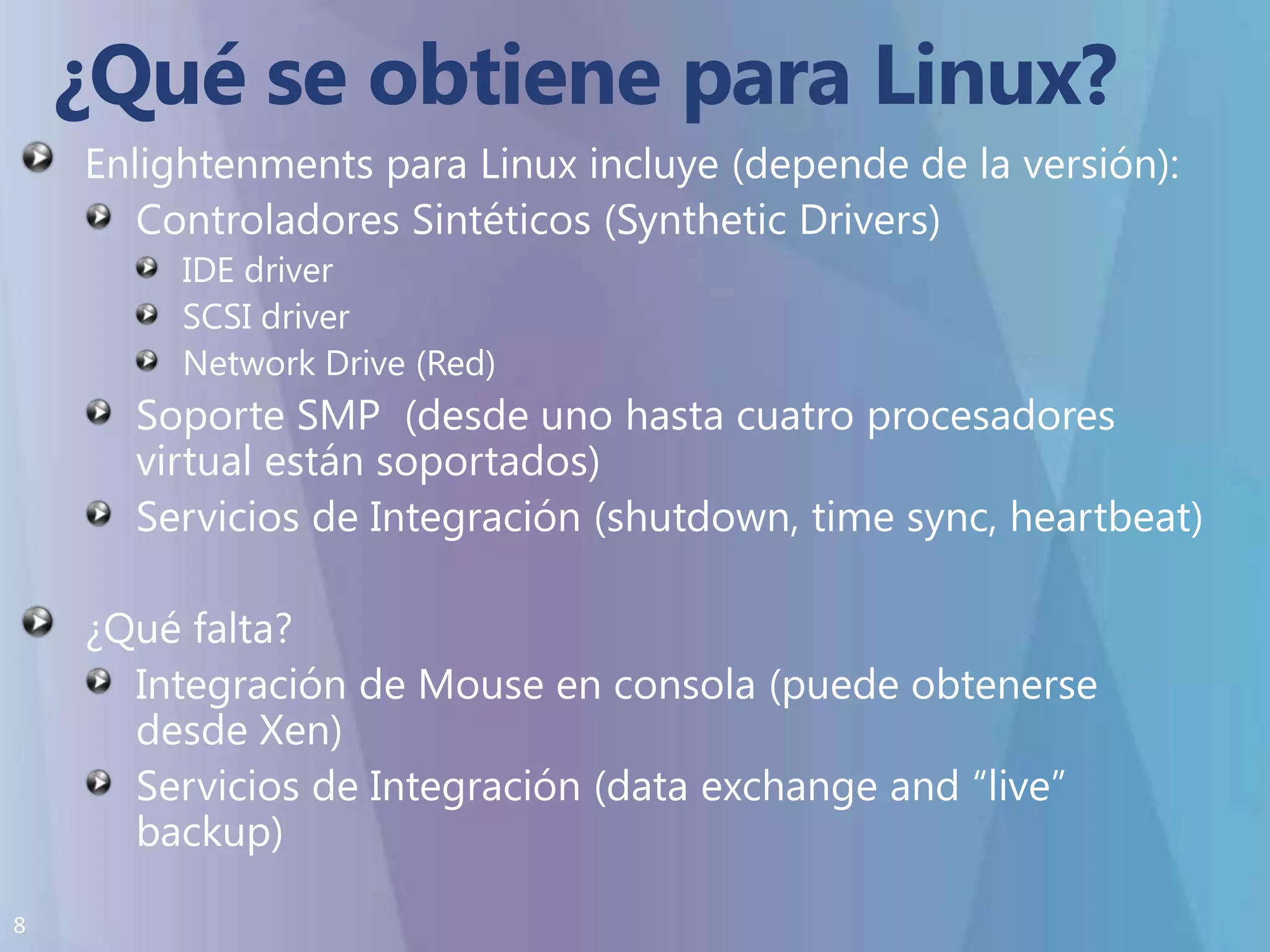

8. ¿Qué se obtiene para Linux?Enlightenments para Linux incluye (depende de la versión):Controladores Sintéticos (Synthetic Drivers)IDE driverSCSI driverNetwork Drive (Red)Soporte SMP (desde uno hasta cuatro procesadores virtual están soportados)Servicios de Integración (shutdown, time sync, heartbeat)¿Qué falta?Integración de Mouse en consola (puede obtenerse desde Xen)Servicios de Integración (data exchange and “live” backup)

9. La Realidad:No se requieren (IS)para correr Linux en Hyper-V R2La emulación de Hyper-V R2 funciona para la mayoría de los sistemas operativos (con menos performance)Hardware emulado:Video = S3 Trio64 SVGA “like” VESARED = Intel / DEC “Tulip” 21x4xIDE = Similar a Intel 440BXQue un sistema operativo se ejecute en Hyper-V R2 no significa que Microsoft brinde soporte - pero seguramente se ejecutara muy bien!Open SolarisSCO UNIXOtros Linux

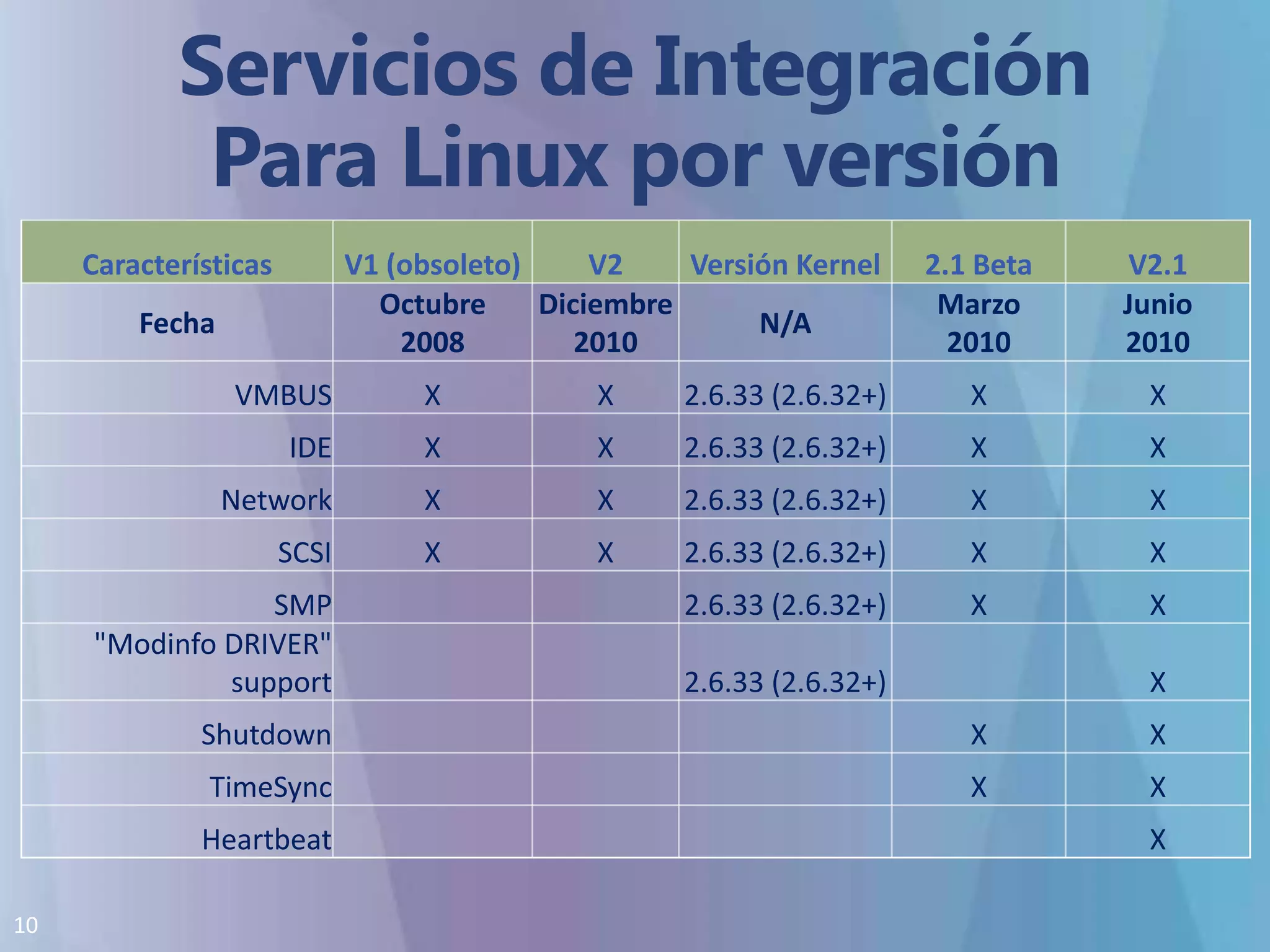

10. Servicios de Integración Para Linux por versión

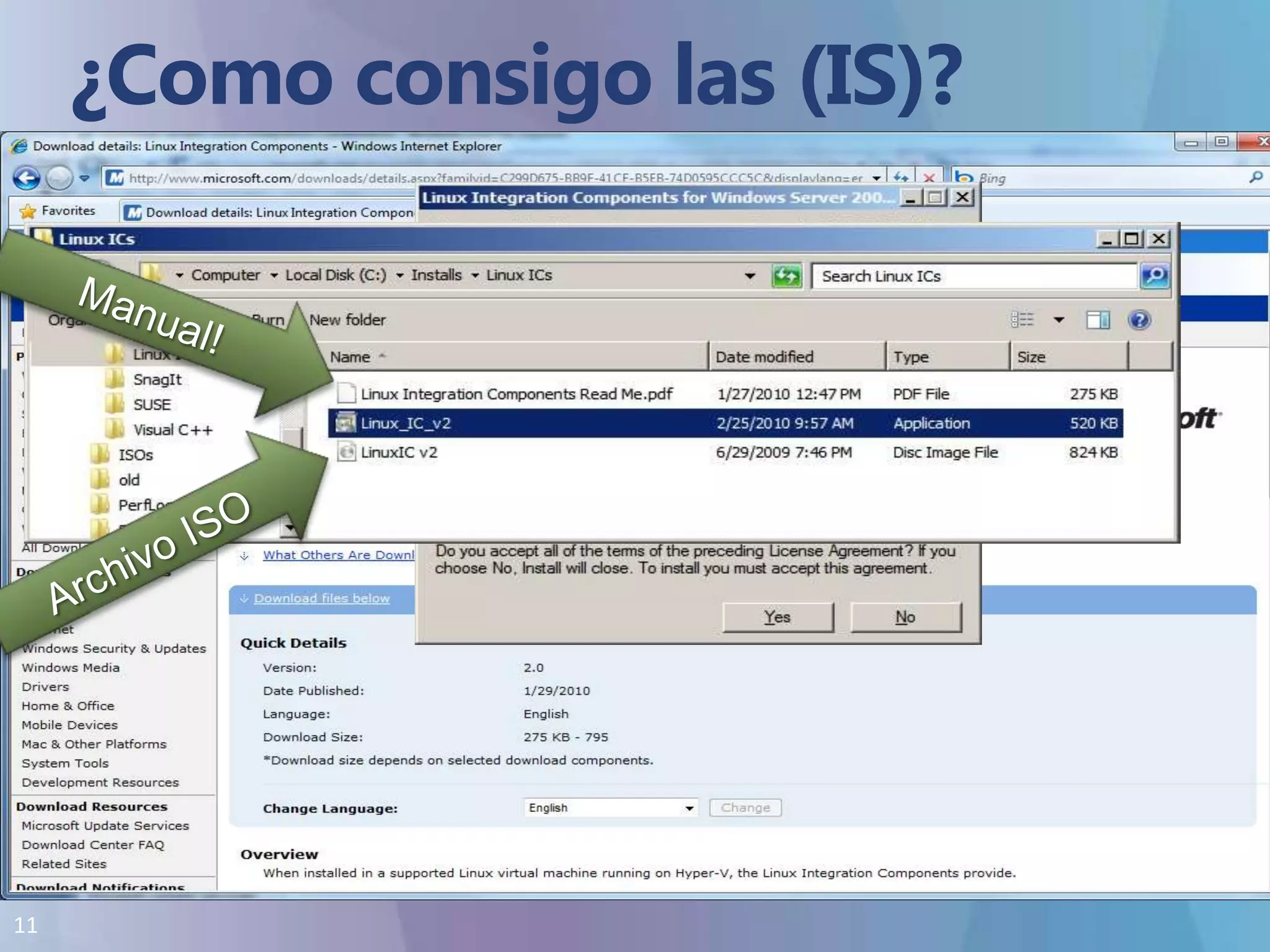

11. ¿Como consigo las (IS)?V2/V2.1 (2008 and Hyper-V R2) disponibles en http://www.microsoft.com/downloadsLinux kernel 2.6.32 y superiores, IS estarán disponibles (si son incluidas en la distribución – solo habilitarlas)Manual!Archivo ISO

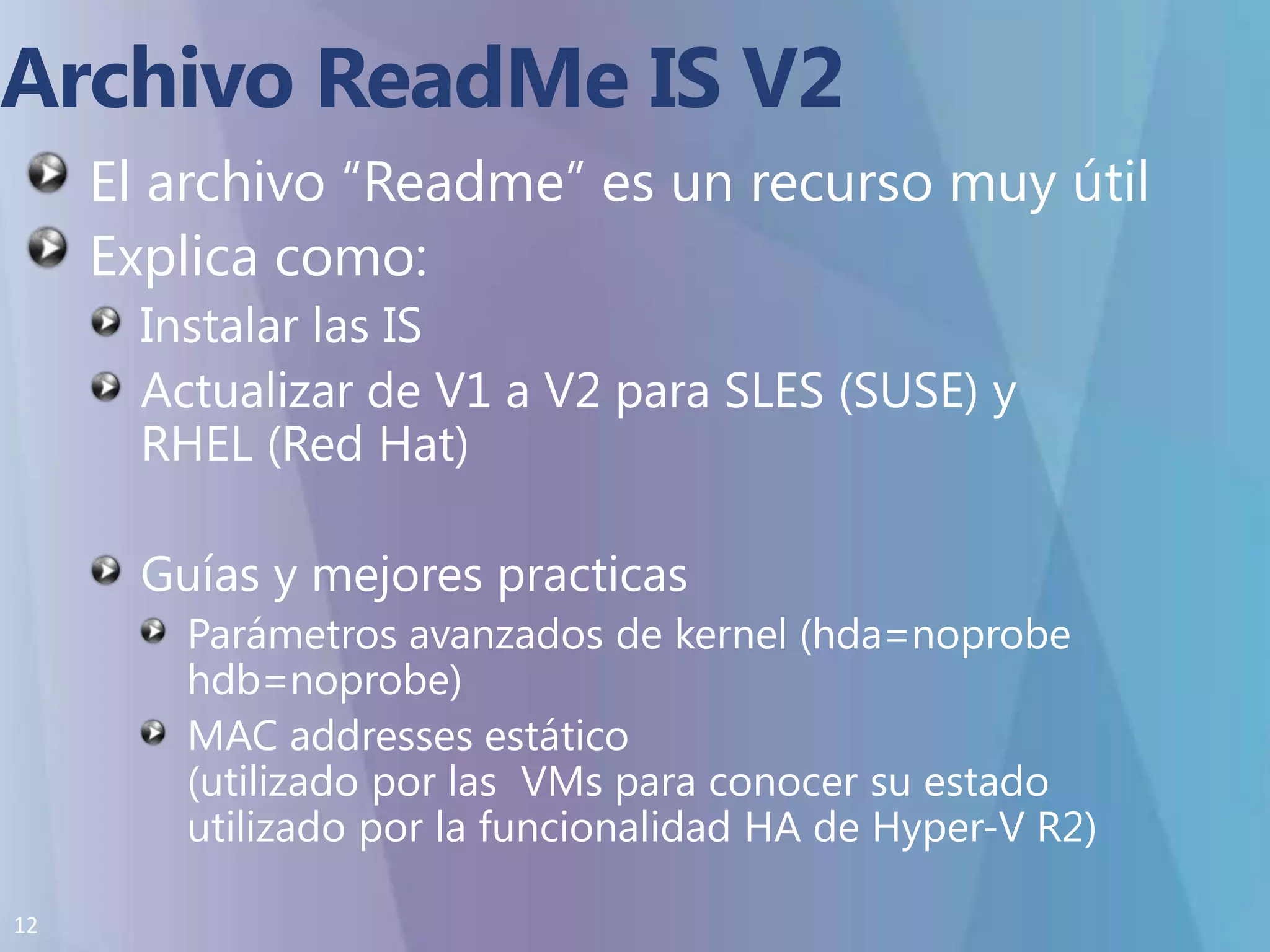

12. Archivo ReadMe IS V2El archivo “Readme” es un recurso muy útilExplica como:Instalar las ISActualizar de V1 a V2 para SLES (SUSE) y RHEL (Red Hat)Guías y mejores practicasParámetros avanzados de kernel (hda=noprobehdb=noprobe)MAC addresses estático (utilizado por las VMs para conocer su estado utilizado por la funcionalidad HA de Hyper-V R2)

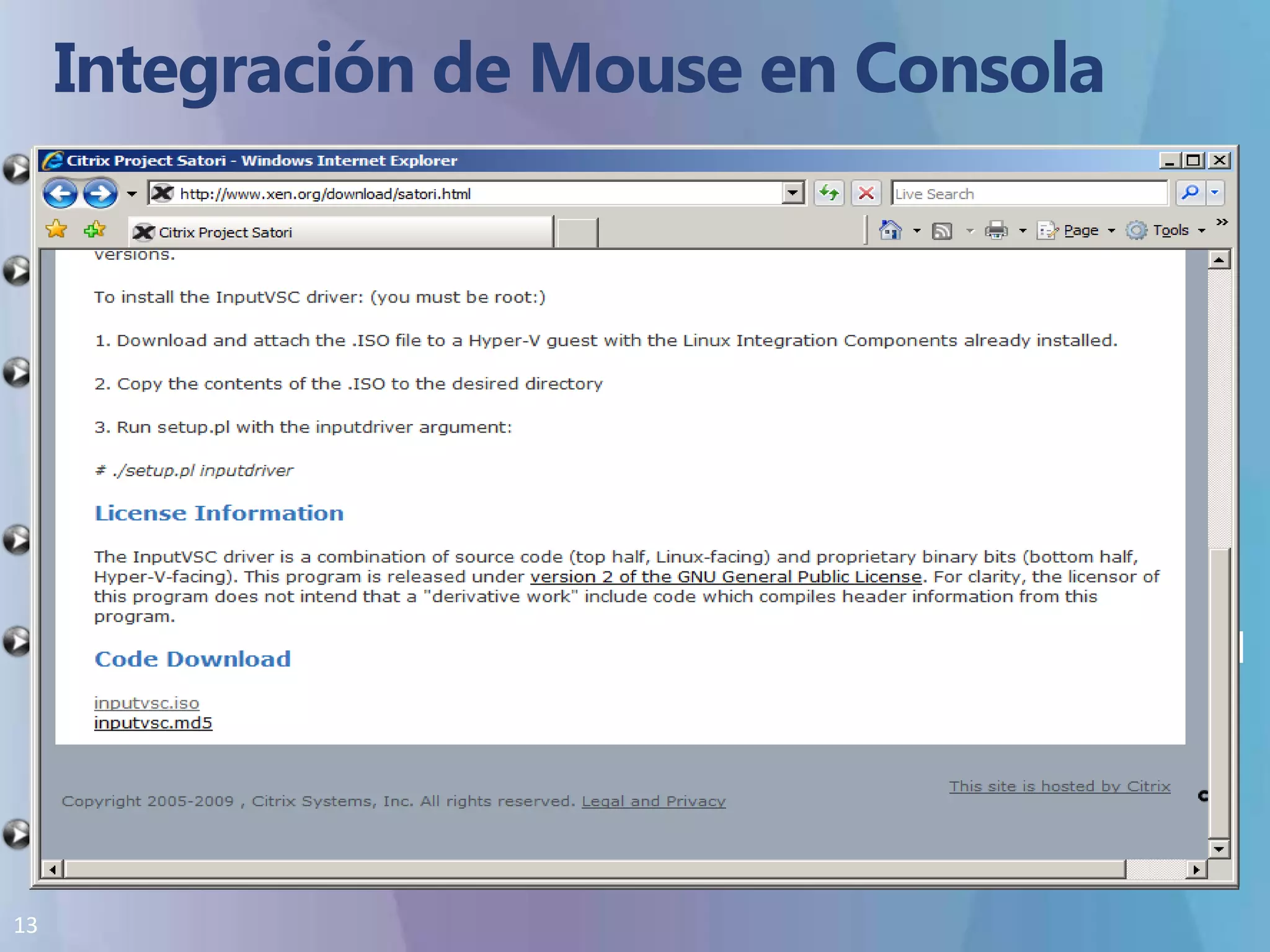

13. Integración de Mouse en ConsolaEl mouse funcionara bien pero no dejara el contexto en forma automática.Se debe usar [Ctrl-Alt-Flecha izquierda] para liberar la maquina virtual.No se puede utilizar el mouse en sesiones RDPUse la consola de Hyper-V R2 LocalUse la consola de Hyper-V R2 vía RDP.Los servidores Linux se utilizan en modo de texto y suelen no necesitar utilizar el mouse.Después de instalar IS se puede dar soporte de mouse desde el sitio de Xen:http://www.xen.org/download/satori.html(Licencia GPL)Puede no funcionar en todas las distribuciones.

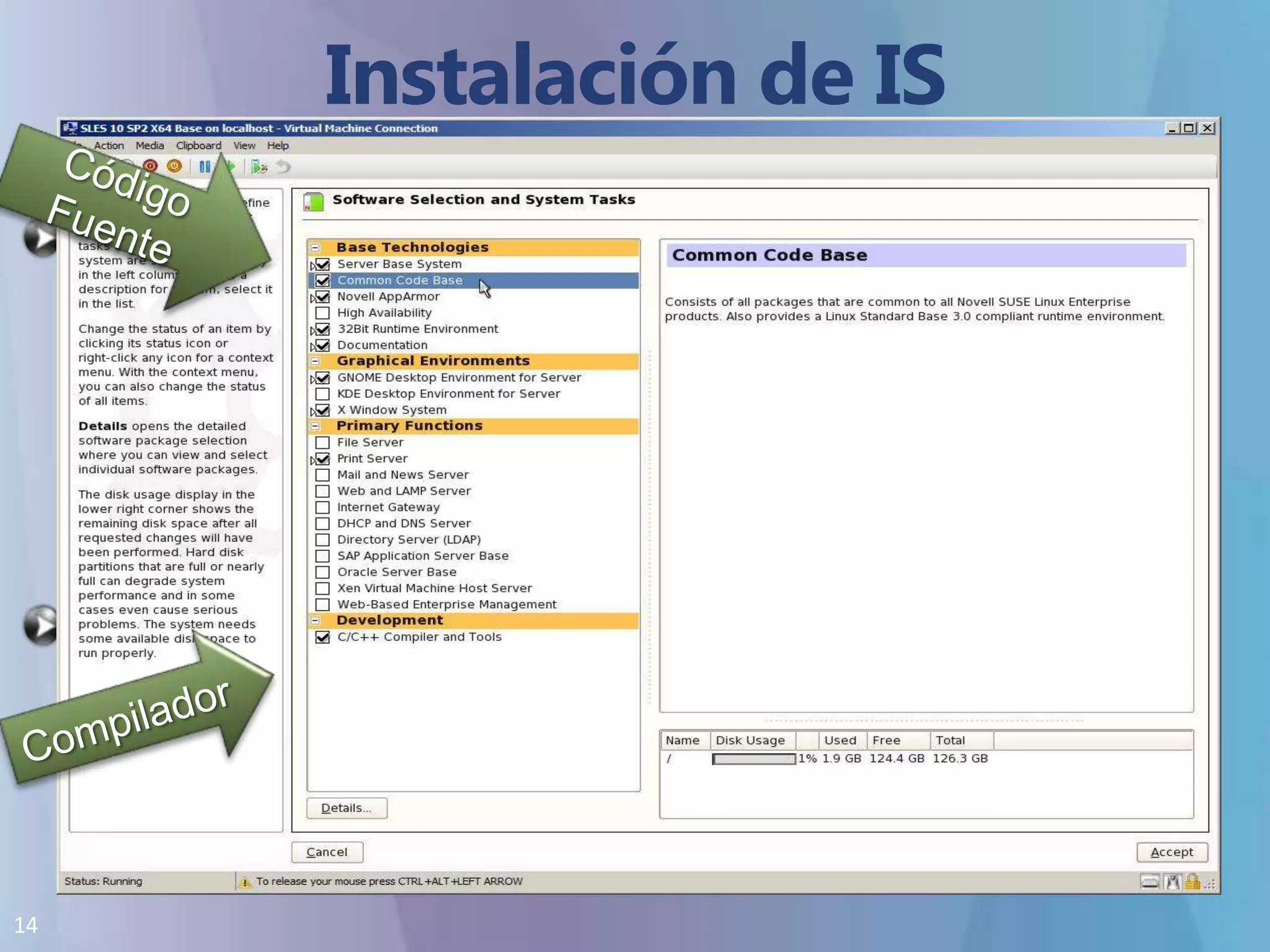

14. Instalación de IS Distribuciones SOPORTADASCódigo FuenteDistribuciones Soportadas:SUSE Linux Enterprise Server 10 SP2 (x86 o x64)SUSE Linux Enterprise Server 11 (x86 o x64)Red Hat Enterprise Linux 5.2, 5.3, 5.4, 5.5 (x86 o x64)Deben estar instaladosCódigo fuente del Kernel de LinuxCompilador de C (para compilar los drivers!)Compilador

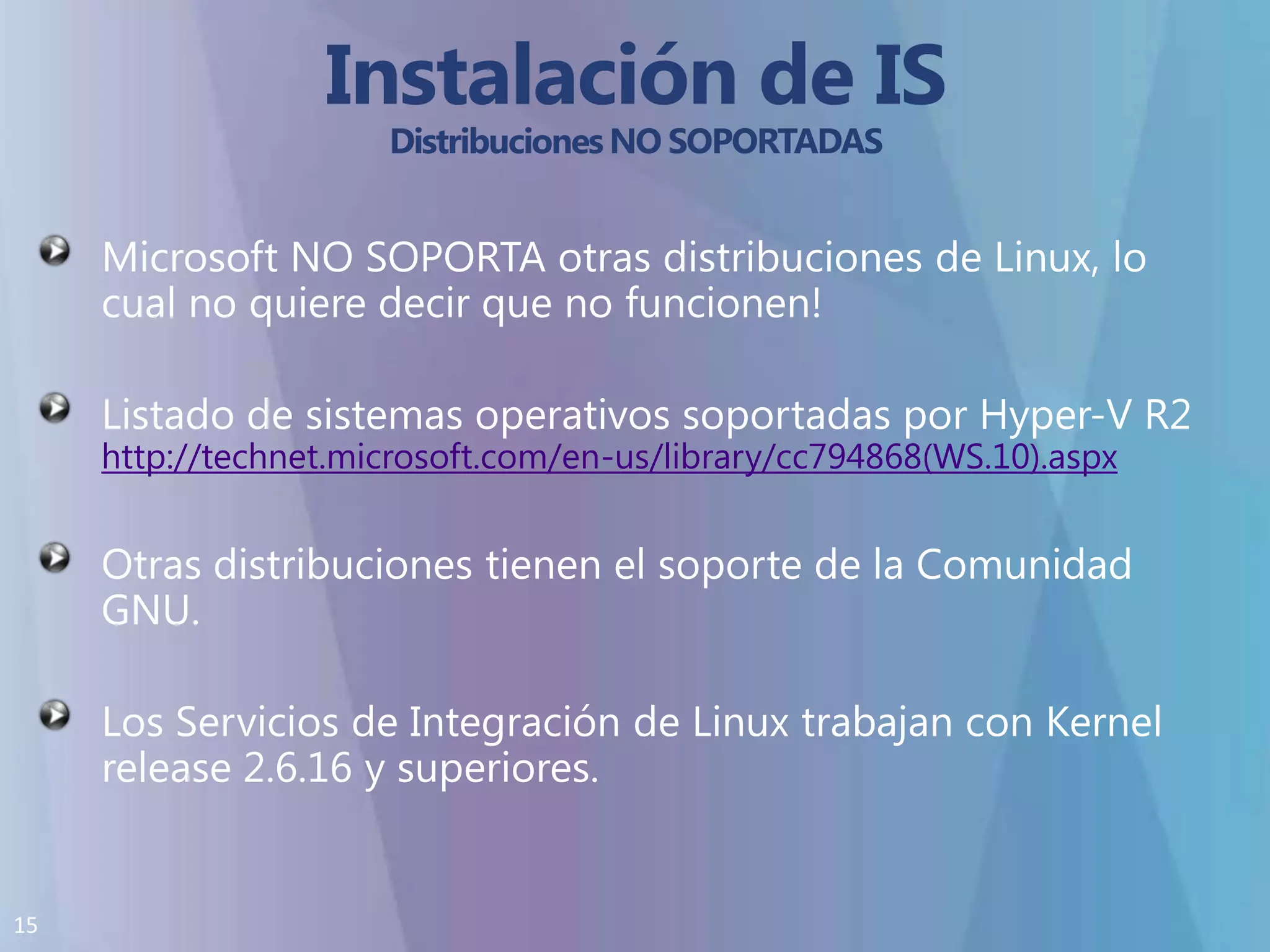

15. Instalación de IS Distribuciones NO SOPORTADASMicrosoft NO SOPORTA otras distribuciones de Linux, lo cual no quiere decir que no funcionen!Listado de sistemas operativos soportadas por Hyper-V R2http://technet.microsoft.com/en-us/library/cc794868(WS.10).aspxOtras distribuciones tienen el soporte de la Comunidad GNU.Los Servicios de Integración de Linux trabajan con Kernel release 2.6.16 y superiores.

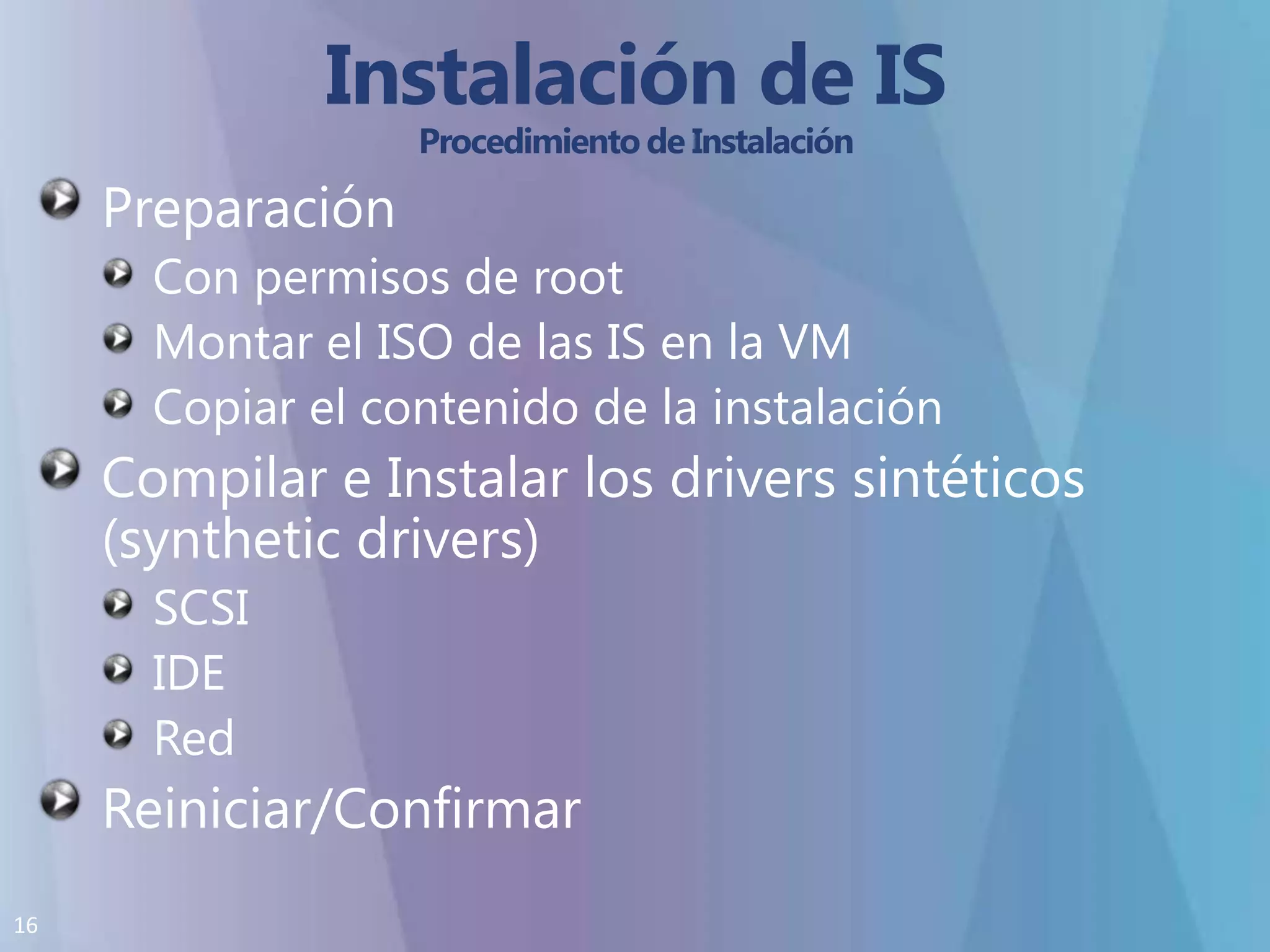

16. Instalación de IS Procedimiento de InstalaciónPreparaciónCon permisos de root Montar el ISO de las IS en la VMCopiar el contenido de la instalación Compilar e Instalar los drivers sintéticos (synthetic drivers)SCSIIDERedReiniciar/Confirmar

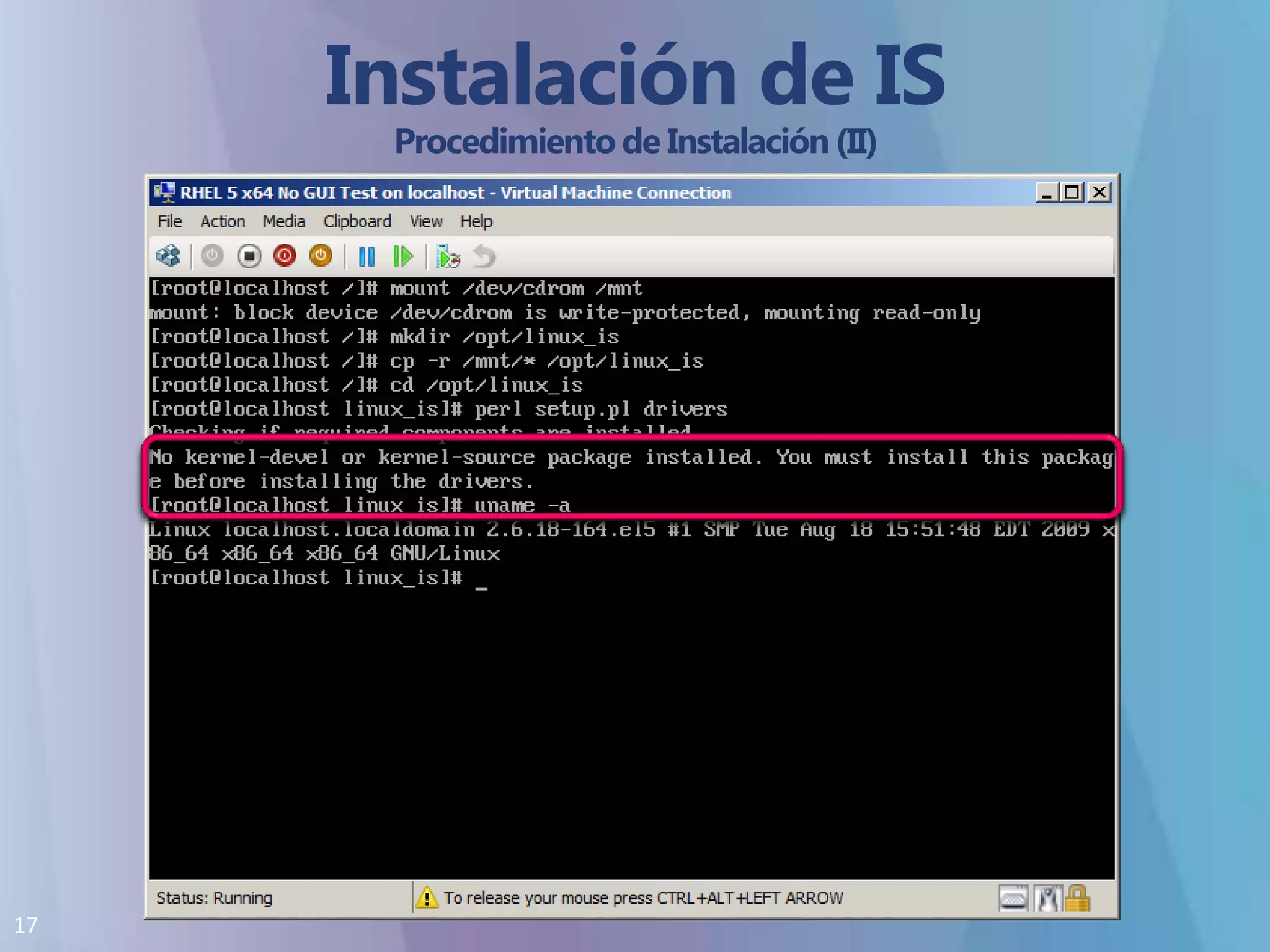

17. Instalación de IS Procedimiento de Instalación (II)

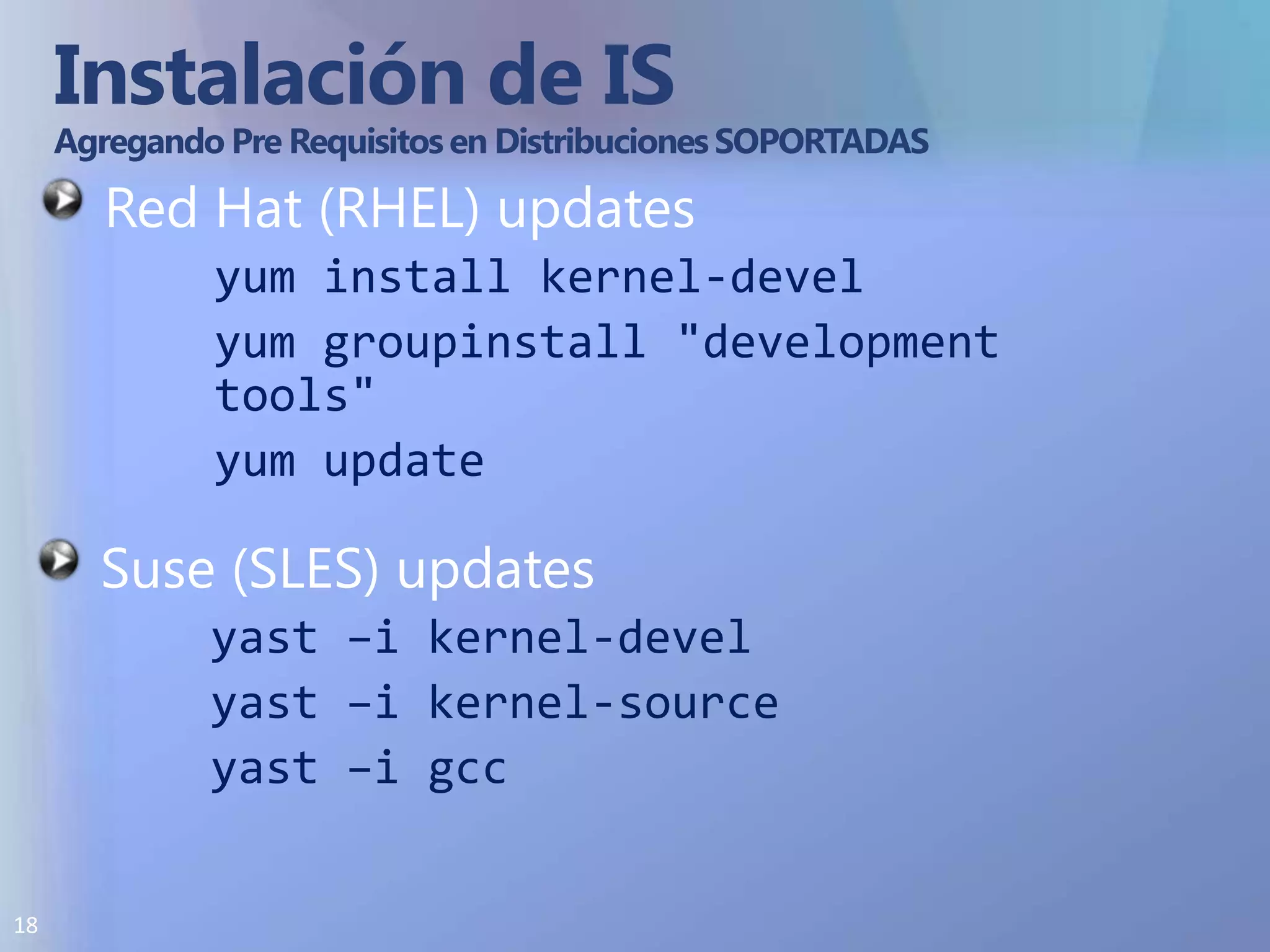

18. Instalación de IS Agregando Pre Requisitos en Distribuciones SOPORTADASRed Hat (RHEL)updatesyum install kernel-develyum groupinstall "development tools"yum updateSuse (SLES) updatesyast –i kernel-develyast –i kernel-sourceyast –igcc

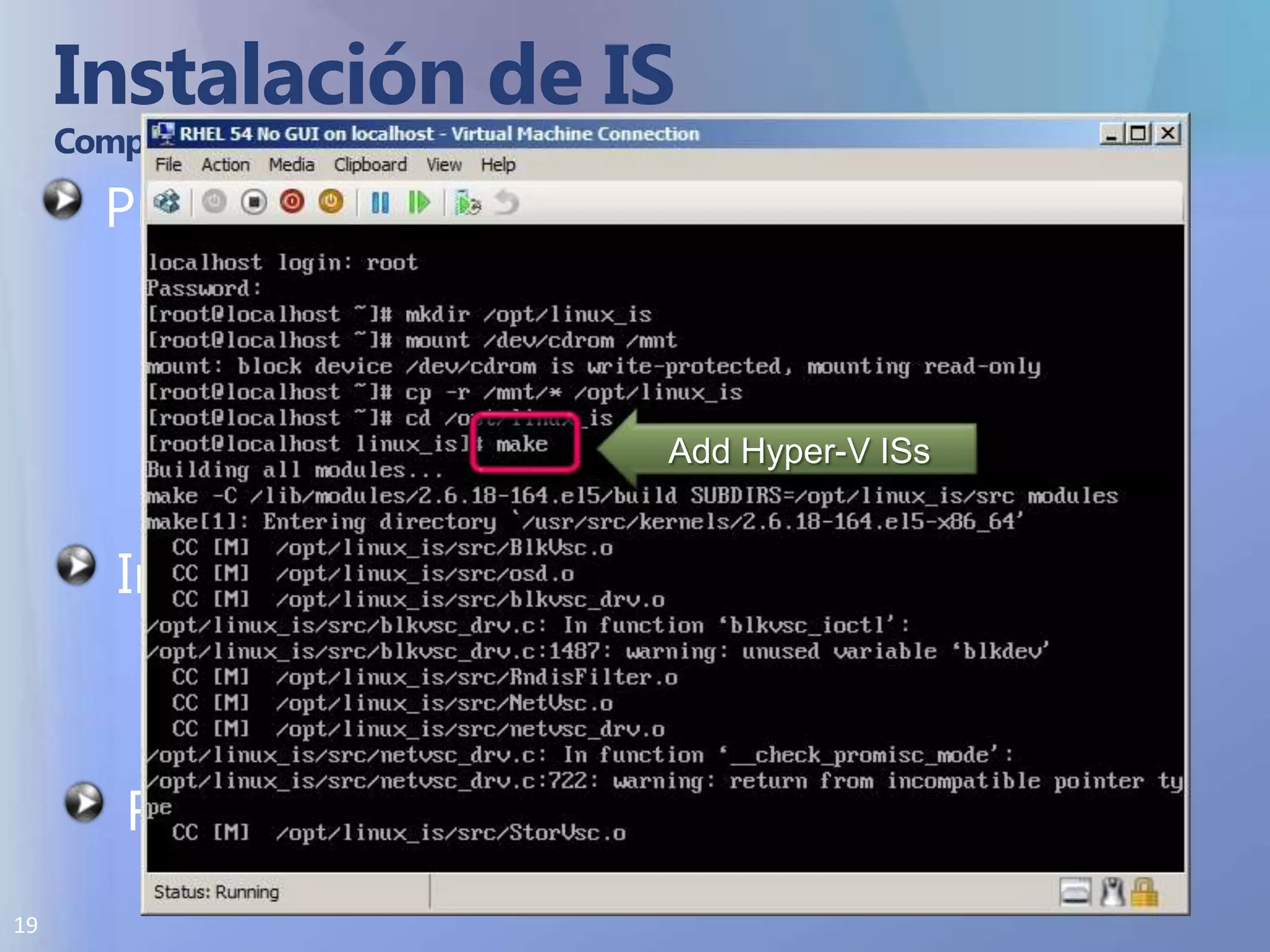

19. Instalación de IS Compilar e Instalar en Distribuciones SOPORTADASPreparación Montar ISO y Copiarmount /dev/cdrom /mntmkdir /opt/linux_iscd /opt/linux_iscp –r /mnt/* /opt/linux_isAdd Hyper-V ISsInstalar ISmakemake installReiniciarShutdown –rf now

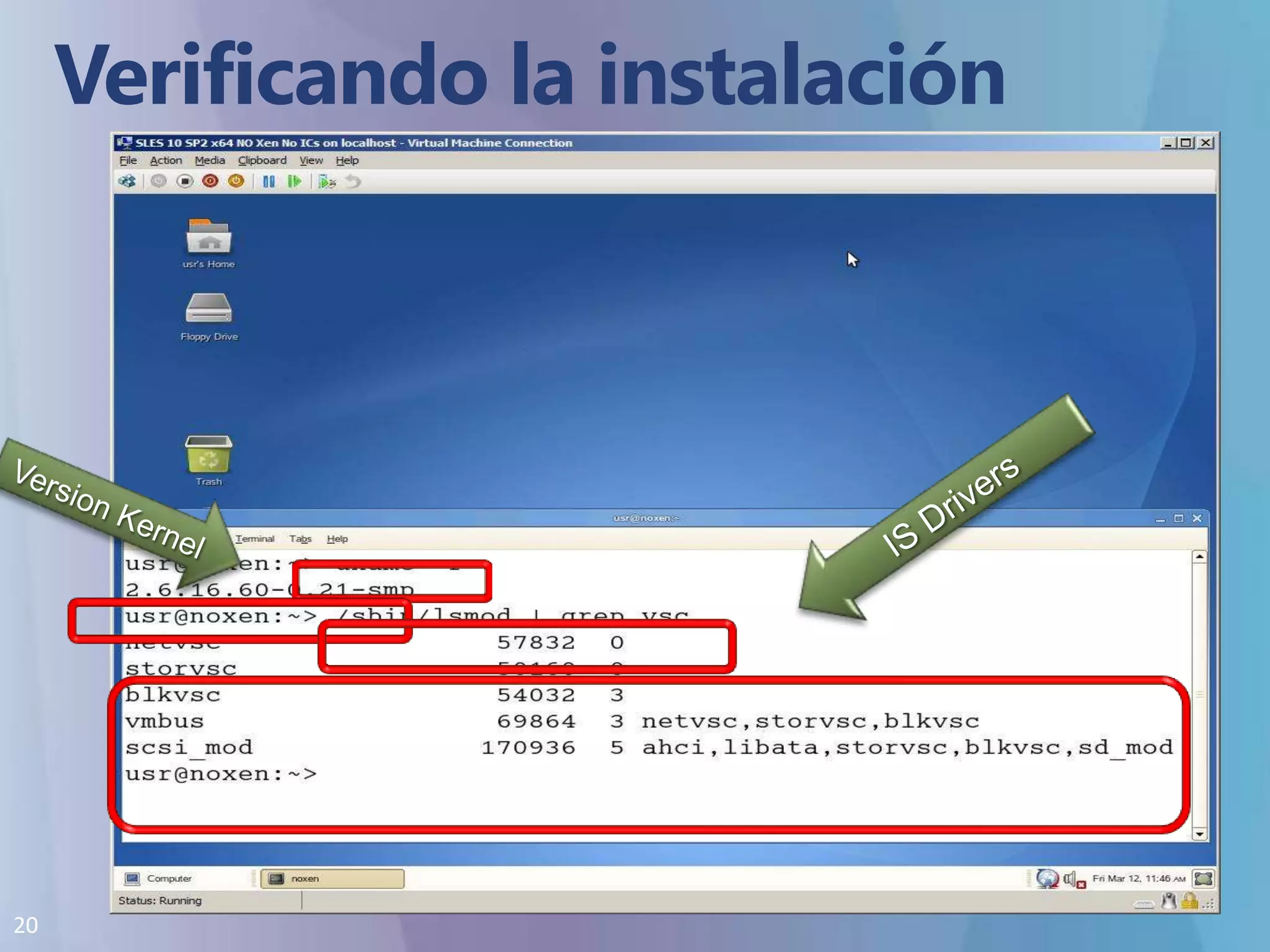

20. Verificando la instalaciónIS DriversVersion Kernel

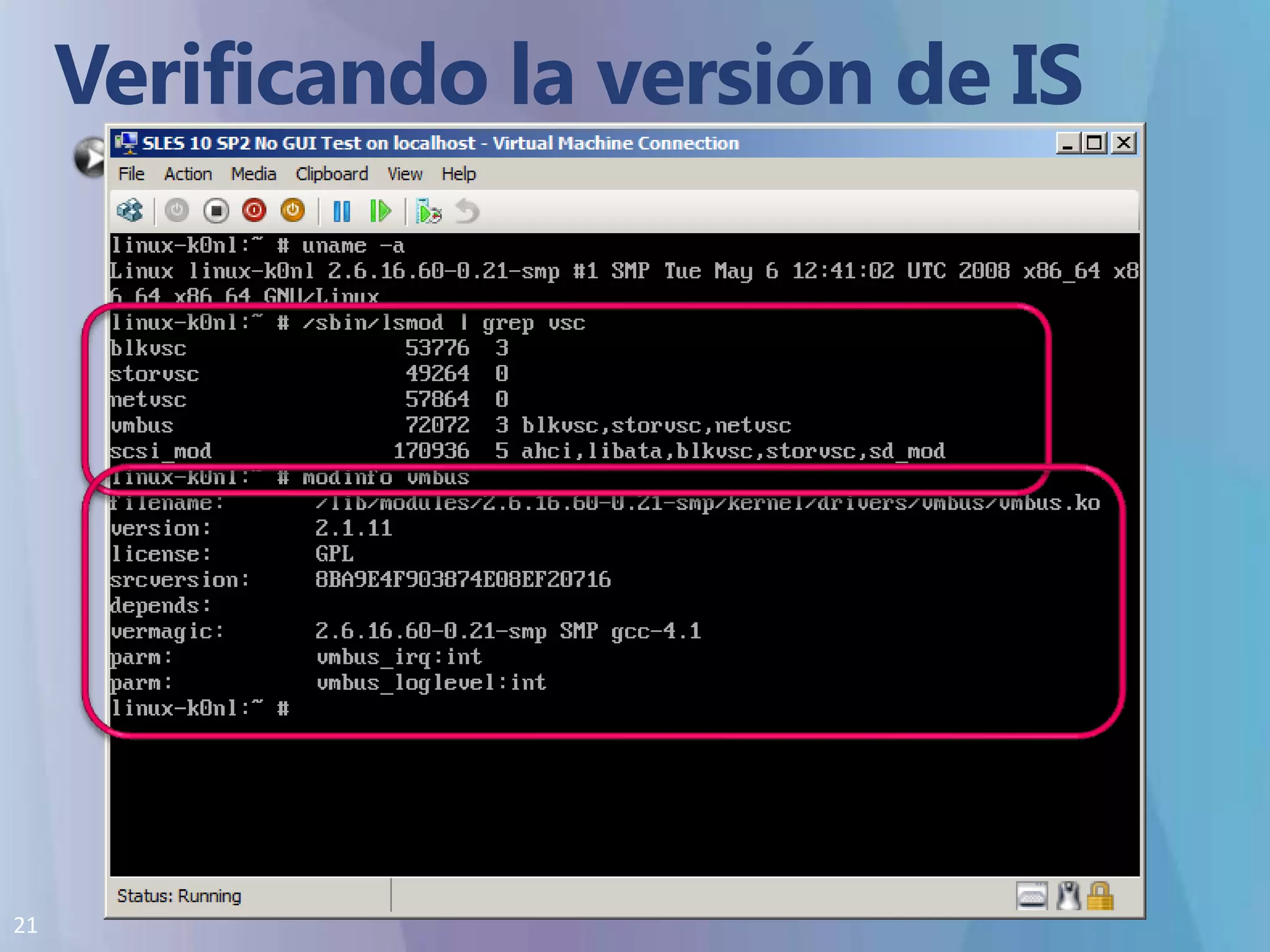

21. Verificando la versión de ISA partir de la versión 2.1 esta soportado modinfoPermite saber la versión de IS instalada!

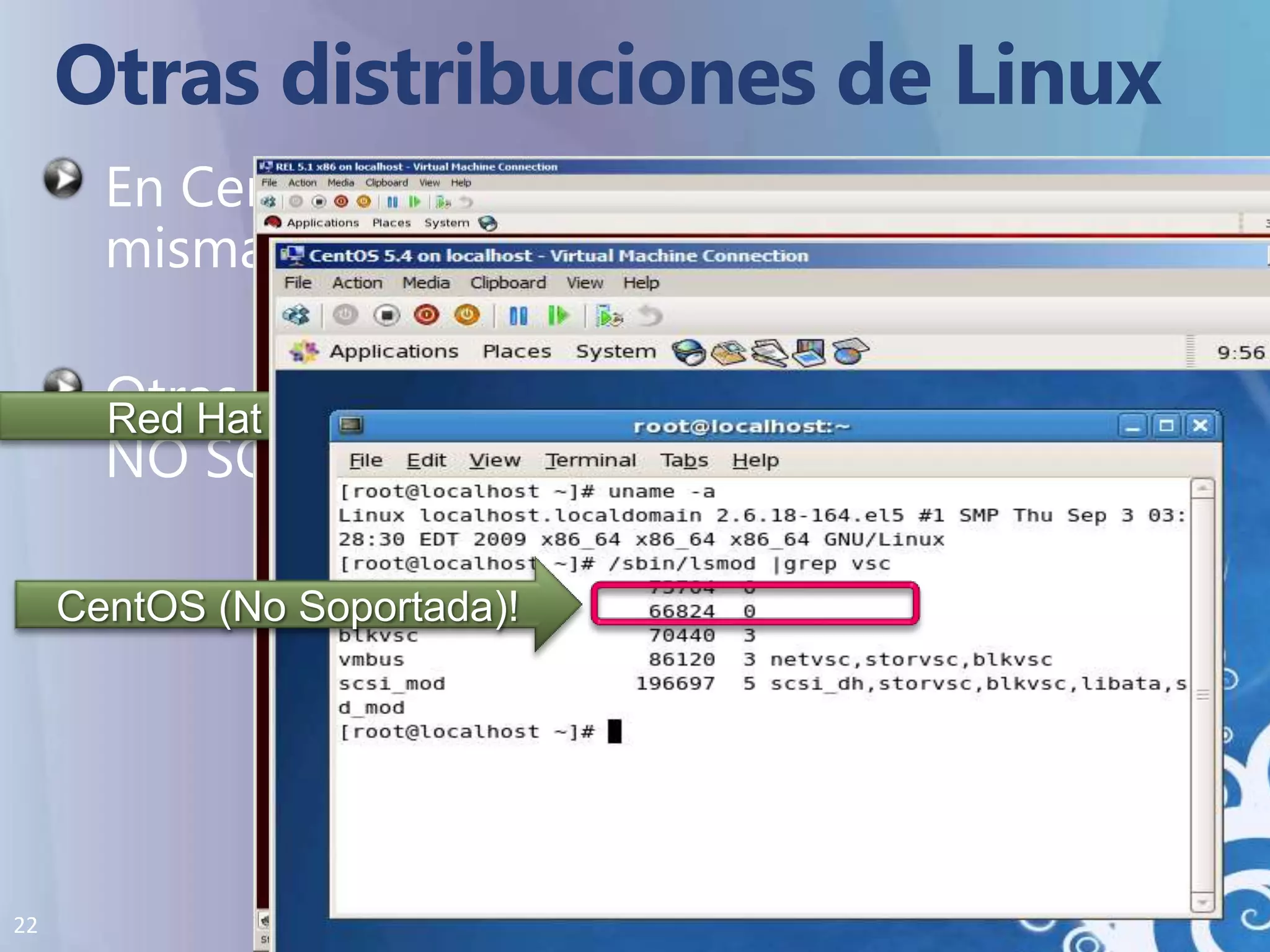

22. Otras distribuciones de LinuxEn CentOS, la instalación es exactamente la misma que en Red HatOtras distribuciones función con IS, Microsoft NO SOPORTA OTRAS DISTRIBUCIONESRed Hat (Soportada)CentOS (No Soportada)!

23. DEMOLinux en Hyper-V R2Servicios de Integración

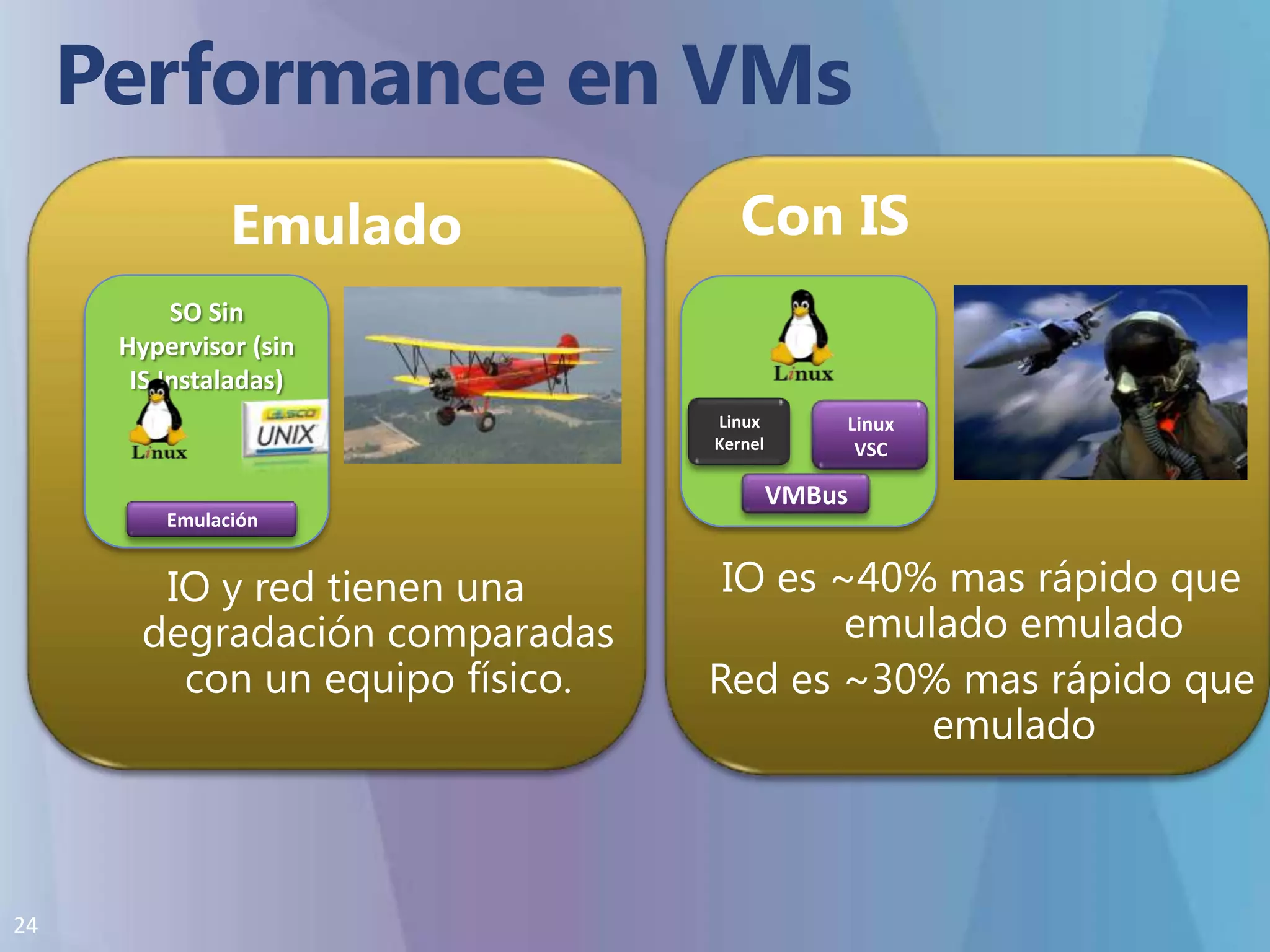

24. Performance en VMs Con ISIO es ~40% mas rápido que emulado emuladoRed es ~30% mas rápido que emuladoEmuladoIO y red tienen una degradación comparadas con un equipo físico.SO Sin Hypervisor (sin IS Instaladas)LinuxKernelLinux VSCVMBusEmulación

25. DEMOLinux en Hyper-V R2Backups

26. Preguntas

27. Recursos adicionalesBlog: www.itsanchez.com.arTwitter: www.twitter.com.ar/ITSanchezAR
