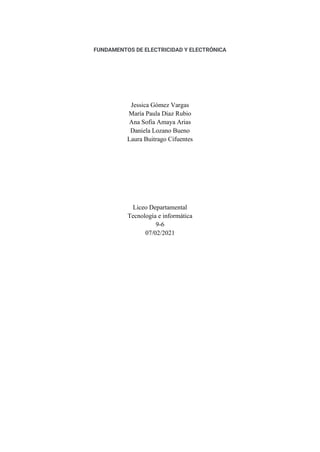

FUNDAMENTOS DE ELECTRICIDAD Y ELECTRÓNICA
Jessica Gómez Vargas
María Paula Diaz Rubio
Ana Sofia Amaya Arias
Daniela Lozano Bueno
Laura Buitrago Cifuentes
Liceo Departamental
Tecnología e informática
9-6
07/02/2021
Tabla de contenido
Objetivos
Circuito eléctrico (simple)
Circuito eléctrico (paralelo)
Circuito eléctrico (mixto)
Transporte de la corriente eléctrica
Términos básicos
Marco Teórico
Resolver las preguntas propuestas
Realizar investigación del tema asignado

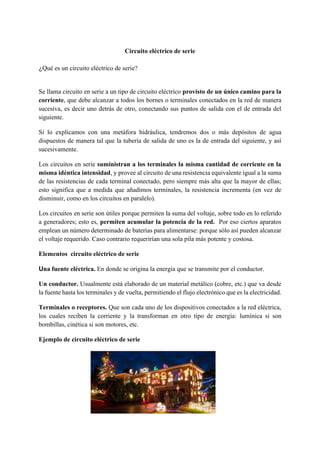

Circuito eléctrico de serie
¿Qué es un circuito eléctrico de serie?
Se llama circuito en serie a un tipo de circuito eléctrico provisto de un único camino para la
corriente, que debe alcanzar a todos los bornes o terminales conectados en la red de manera
sucesiva, es decir uno detrás de otro, conectando sus puntos de salida con el de entrada del
siguiente.
Si lo explicamos con una metáfora hidráulica, tendremos dos o más depósitos de agua
dispuestos de manera tal que la tubería de salida de uno es la de entrada del siguiente, y así
sucesivamente.
Los circuitos en serie suministran a los terminales la misma cantidad de corriente en la
misma idéntica intensidad, y provee al circuito de una resistencia equivalente igual a la suma
de las resistencias de cada terminal conectado, pero siempre más alta que la mayor de ellas;
esto significa que a medida que añadimos terminales, la resistencia incrementa (en vez de
disminuir, como en los circuitos en paralelo).
Los circuitos en serie son útiles porque permiten la suma del voltaje, sobre todo en lo referido
a generadores; esto es, permiten acumular la potencia de la red. Por eso ciertos aparatos
emplean un número determinado de baterías para alimentarse: porque sólo así pueden alcanzar
el voltaje requerido. Caso contrario requerirían una sola pila más potente y costosa.
Elementos circuito eléctrico de serie
Una fuente eléctrica. En donde se origina la energía que se transmite por el conductor.
Un conductor. Usualmente está elaborado de un material metálico (cobre, etc.) que va desde
la fuente hasta los terminales y de vuelta, permitiendo el flujo electrónico que es la electricidad.
Terminales o receptores. Que son cada uno de los dispositivos conectados a la red eléctrica,
los cuales reciben la corriente y la transforman en otro tipo de energía: lumínica si son
bombillas, cinética si son motores, etc.
Ejemplo de circuito eléctrico de serie
i

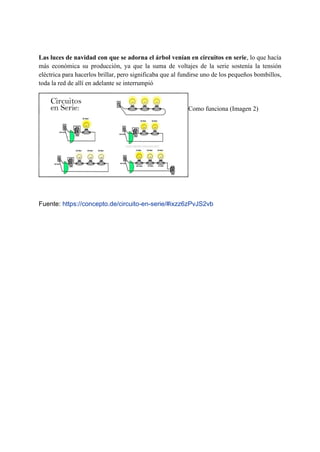

Las luces de navidad con que se adorna el árbol venían en circuitos en serie, lo que hacía
más económica su producción, ya que la suma de voltajes de la serie sostenía la tensión
eléctrica para hacerlos brillar, pero significaba que al fundirse uno de los pequeños bombillos,
toda la red de allí en adelante se interrumpió
.
ke Como funciona (Imagen 2)
circuito electrico en paralelo
Fuente: https://concepto.de/circuito-en-serie/#ixzz6zPvJS2vb

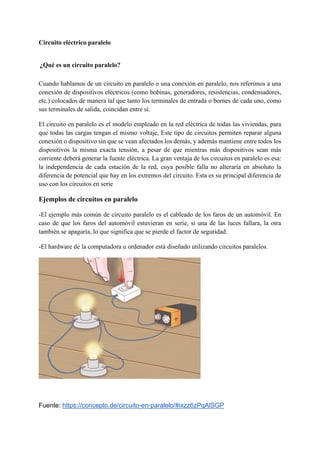

Circuito eléctrico paralelo
¿Qué es un circuito paralelo?
Cuando hablamos de un circuito en paralelo o una conexión en paralelo, nos referimos a una
conexión de dispositivos eléctricos (como bobinas, generadores, resistencias, condensadores,
etc.) colocados de manera tal que tanto los terminales de entrada o bornes de cada uno, como
sus terminales de salida, coincidan entre sí.
El circuito en paralelo es el modelo empleado en la red eléctrica de todas las viviendas, para
que todas las cargas tengan el mismo voltaje, Este tipo de circuitos permiten reparar alguna
conexión o dispositivo sin que se vean afectados los demás, y además mantiene entre todos los
dispositivos la misma exacta tensión, a pesar de que mientras más dispositivos sean más
corriente deberá generar la fuente eléctrica. La gran ventaja de los circuitos en paralelo es esa:
la independencia de cada estación de la red, cuya posible falla no alteraría en absoluto la
diferencia de potencial que hay en los extremos del circuito. Esta es su principal diferencia de
uso con los circuitos en serie
Ejemplos de circuitos en paralelo
-El ejemplo más común de circuito paralelo es el cableado de los faros de un automóvil. En
caso de que los faros del automóvil estuvieran en serie, si una de las luces fallara, la otra
también se apagaría, lo que significa que se pierde el factor de seguridad.
-El hardware de la computadora u ordenador está diseñado utilizando circuitos paralelos.
Fuente: https://concepto.de/circuito-en-paralelo/#ixzz6zPqAlSGP

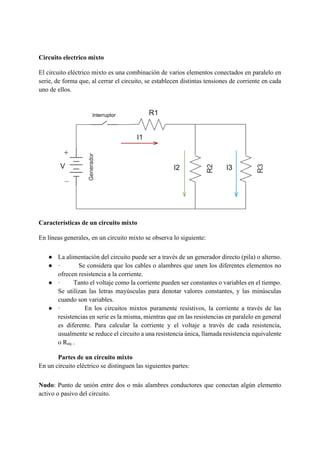

Circuito electrico mixto
El circuito eléctrico mixto es una combinación de varios elementos conectados en paralelo en
serie, de forma que, al cerrar el circuito, se establecen distintas tensiones de corriente en cada
uno de ellos.
Características de un circuito mixto
En líneas generales, en un circuito mixto se observa lo siguiente:
● La alimentación del circuito puede ser a través de un generador directo (pila) o alterno.
● · Se considera que los cables o alambres que unen los diferentes elementos no
ofrecen resistencia a la corriente.
● · Tanto el voltaje como la corriente pueden ser constantes o variables en el tiempo.
Se utilizan las letras mayúsculas para denotar valores constantes, y las minúsculas
cuando son variables.
● · En los circuitos mixtos puramente resistivos, la corriente a través de las
resistencias en serie es la misma, mientras que en las resistencias en paralelo en general
es diferente. Para calcular la corriente y el voltaje a través de cada resistencia,
usualmente se reduce el circuito a una resistencia única, llamada resistencia equivalente
o Req .
Partes de un circuito mixto
En un circuito eléctrico se distinguen las siguientes partes:
Nudo: Punto de unión entre dos o más alambres conductores que conectan algún elemento
activo o pasivo del circuito.
Rama: Elementos, ya sean activos o pasivos, que se encuentran entre dos nudos consecutivos.
Malla: Porción cerrada del circuito recorrida sin pasar dos veces por el mismo punto. Puede o
no tener un generador de voltaje o de corriente.
Símbolos
Para facilitar el análisis de los circuitos se utilizan los siguientes símbolos:
¿En que se utiliza el circuito eléctrico mixto?
El circuito mixto está en la computadora, la televisión, el horno de microondas, el refrigerador,
etc. Casi todo lo que se conecta a un contacto es un circuito mixto, hasta el cargador del celular.
El circuito mixto es aquel que esté compuesto por elementos tanto en serie como en paralelo,
todo aparato electrónico es un circuito mixto ya que debe hacer una conversión de señal y
reducir su voltaje.
Fuente:https://electronicaonline.net/circuito-electrico/circuito-mixto/}
TRANSPORTE DE LA CORRIENTE ELÉCTRICA
¿Cómo funciona el transporte eléctrico?
El transporte de electricidad se efectúa a través de líneas de transporte a tensiones elevadas
que, junto con las subestaciones eléctricas, forman la red de transporte. Para poder transportar
la electricidad con las menores pérdidas de energía posibles es necesario elevar su nivel de
tensión. Las líneas de transporte o líneas de alta tensión están constituidas por un elemento
conductor (cobre o aluminio) y por los elementos de soporte (torres de alta tensión). Éstas, una
vez reducida su tensión hasta la red de distribución, conducen la corriente eléctrica a largas
distancias.
Instalaciones alta tensión
Las instalaciones de alta tensión (AT) son las encargadas de transportar la electricidad desde
las centrales generadoras hasta las subestaciones eléctricas. Por razones de seguridad, los
cables de alta tensión están enterrados o se encuentran en torres eléctricas a las afueras de los
núcleos urbanos.
El reglamento habla de que cualquier tensión superior a 1 kV se considera AT
¿Cómo se transporta y distribuye la energía eléctrica?
La energía producida en la central debe llegar a cada uno de los hogares. Para eso, la corriente
generada pasa a una subestación que eleva la tensión de la energía eléctrica (voltaje), y la envía
a través unas grandes torres de transmisión que encontramos al costado de las rutas o caminos.
¿Cómo se genera la corriente electrica y cómo se transmite mediante cables?
La corriente eléctrica se produce como consecuencia del movimiento de cargas libres
(generalmente electrones) que se encuentran dentro de un material conductor concreto en un
circuito eléctrico. En un circuito eléctrico cerrado, la carga de electrones va siempre del polo
negativo al polo positivo.
Fuente: https://www.fundacionendesa.org/es/recursos/a201908-transporte-de-electricidad
https://www.enel.com.ar/es/Historias/historias-destacadas/como-llega-la-energia-a-mi-
casa.html

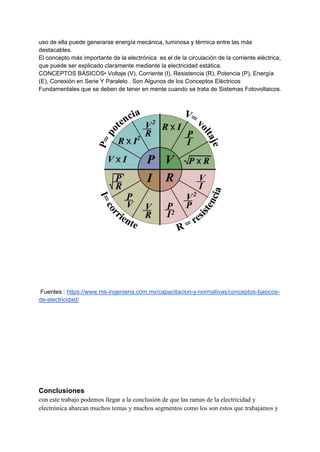

Términos básicos de la electricidad
La energía eléctrica es una forma de energía resultante de la diferencia de potencial que
existe entre dos puntos y que al conectarse una carga se producirá una corriente, haciendo
uso de ella puede generarse energía mecánica, luminosa y térmica entre las más
destacables.
El concepto más importante de la electrónica es el de la circulación de la corriente eléctrica,
que puede ser explicado claramente mediante la electricidad estática.
CONCEPTOS BÁSICOS• Voltaje (V), Corriente (I), Resistencia (R), Potencia (P), Energía
(E), Conexión en Serie Y Paralelo . Son Algunos de los Conceptos Eléctricos
Fundamentales que se deben de tener en mente cuando se trata de Sistemas Fotovoltaicos.
Fuentes : https://www.ms-ingenieria.com.mx/capacitacion-y-normativas/conceptos-basicos-
de-electricidad/

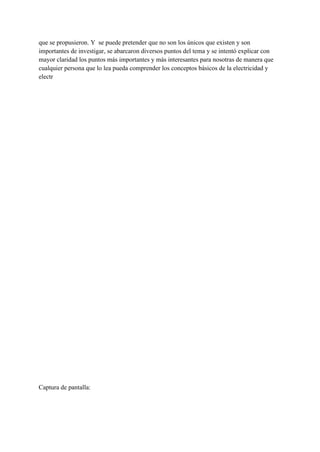

Conclusiones
con este trabajo podemos llegar a la conclusión de que las ramas de la electricidad y
electrónica abarcan muchos temas y muchos segmentos como los son estos que trabajamos y
que se propusieron. Y se puede pretender que no son los únicos que existen y son
importantes de investigar, se abarcaron diversos puntos del tema y se intentó explicar con
mayor claridad los puntos más importantes y más interesantes para nosotras de manera que
cualquier persona que lo lea pueda comprender los conceptos básicos de la electricidad y
electr

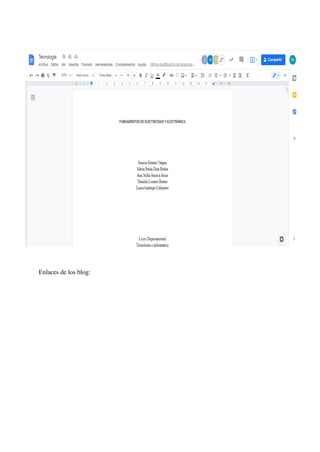

Captura de pantalla:
