Este documento describe los elementos básicos de un circuito eléctrico. Explica que un circuito eléctrico está formado por generadores de energía, receptores, conductores y elementos de control y protección. Además, presenta los símbolos eléctricos utilizados para representar cada componente de un circuito en un esquema.

1. ELECTRICIDAD Departamento de tecnología. I.E.S. Leonardo da Vinci. Alicante 1º ESO

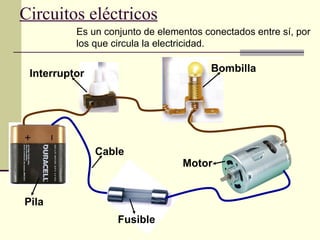

2. Circuitos eléctricos Pila Fusible Motor Bombilla Interruptor Cable Es un conjunto de elementos conectados entre sí, por los que circula la electricidad.

3. Elementos de un circuito Generadores Dispositivos que originan y proporcionan la energía necesaria para que circule la corriente eléctrica en un circuito. Pilas Batería

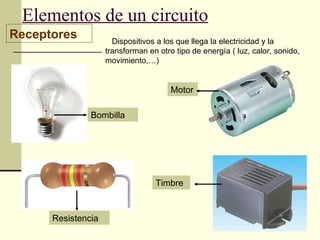

4. Elementos de un circuito Receptores Dispositivos a los que llega la electricidad y la transforman en otro tipo de energía ( luz, calor, sonido, movimiento,…) Bombilla Motor Resistencia Timbre

5. Elementos de un circuito Conductores Sirven para unir los elementos del circuito y les hace llegar la electricidad. Cables

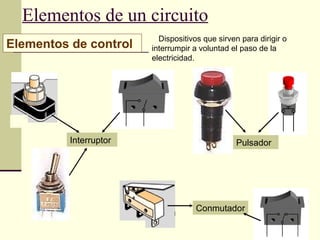

6. Elementos de un circuito Elementos de control Dispositivos que sirven para dirigir o interrumpir a voluntad el paso de la electricidad. Interruptor Pulsador Conmutador

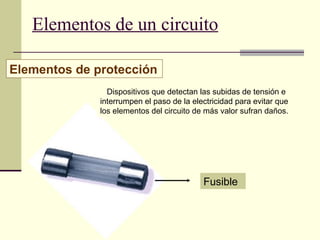

7. Elementos de un circuito Elementos de protección Dispositivos que detectan las subidas de tensión e interrumpen el paso de la electricidad para evitar que los elementos del circuito de más valor sufran daños. Fusible

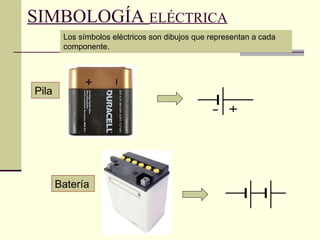

8. SIMBOLOGÍA ELÉCTRICA Los símbolos eléctricos son dibujos que representan a cada componente. Batería Pila

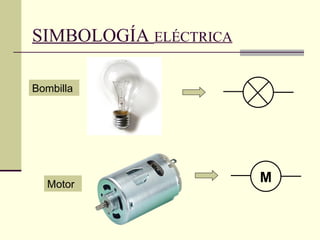

9. SIMBOLOGÍA ELÉCTRICA Bombilla Motor M

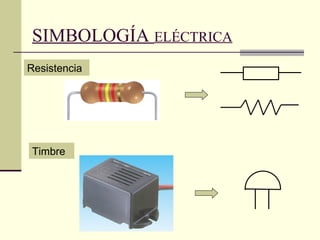

10. SIMBOLOGÍA ELÉCTRICA Resistencia Timbre

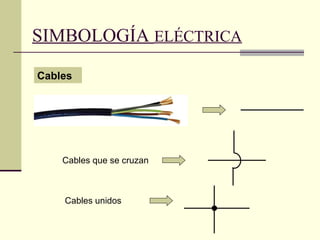

11. SIMBOLOGÍA ELÉCTRICA Cables Cables que se cruzan Cables unidos

12. SIMBOLOGÍA ELÉCTRICA Interruptor Pulsador Abierto Cerrado

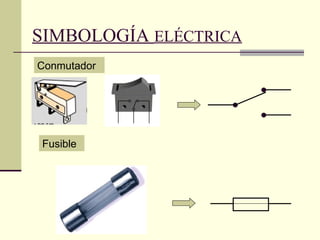

13. SIMBOLOGÍA ELÉCTRICA Conmutador Fusible

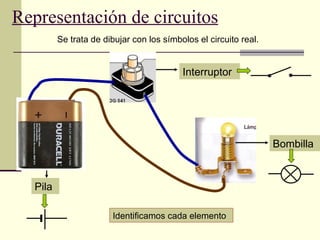

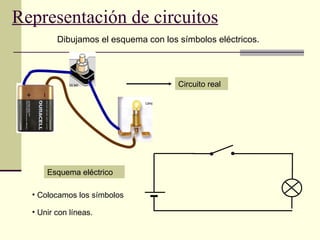

14. Representación de circuitos Se trata de dibujar con los símbolos el circuito real. Identificamos cada elemento Interruptor Bombilla Pila
