1. INSTITUTO TECNOLOGICO DE
TUXTLA GUTIERREZ
ING. ELECTRONICA
UNIDAD 4
INTEGRANTES DEL EQUIPO:
ANA FABIOLA LOPEZ JIMENEZ
DAVID ARTURO SARMIENTO REYES
ELEAZAR RAMIREZ ZAVALA

2. INDICE
 INTRODUCCION
 1.Central de conmutación móvil
 2.Registro de ubicación base y visitante
 3.Sistema global para la comunicación móvil GSM
 4.Sistema de red y conmutación
 5.Teléfono Celular
 6.Modulo de RF
 7.Modulo de AF
 8.Modulo de control lógico
 Concluciones
 Bibliografia

3. INTRODUCCION
 Los teléfonos celulares han revolucionado el área de las comunicaciones,
redefiniendo cómo percibimos las comunicaciones de voz.
Tradicionalmente, los teléfonos celulares se mantuvieron fuera del
alcance de la mayoría de los consumidores debido a los altos costos
involucrados.
 Como resultado, las compañías proveedoras de servicios invirtieron
tiempo y recursos en encontrar nuevos sistemas de mayor capacidad, y
por ende, menor costo. Los sistemas celulares se están beneficiando de
estas investigaciones y han comenzado a desarrollarse como productos
de consumo masivo.
 La telefonía celular es un sistema de comunicación telefónica totalmente
inalámbrica. como los sonidos se convierten en señales
electromagnéticas, que viajan a través del aire, siendo recibidas y
transformadas nuevamente en mensajes. Inicialmente los celulares eran
analógicos.
 La nueva revolución que implementa el uso social de celulares genera
ventajas y al mismo tiempo desventajas. La accesibilidad al nuevo medio
de comunicación, en un fuerte aumento en los últimos años, propone un
contacto constante entre los ciudadanos.

4.  MSC (Mobile Switching Centre, o Centro de Conmutación de Servicios Móviles)
es un elemento de las redes de comunicaciones móviles GSM que tiene como
función interconectar usuarios de la red fija con la red móvil, o usuarios de la
red móvil entre sí. Al mismo tiempo mantiene las bases de datos para tratar las
peticiones de llamada de los clientes.
 Los centros de conmutación MSC forman parte del llamado Subsistema de
Conmutación de Red NSS (Network Switching Subsystem), que la unidad
funcional dentro de la estructura del sistema GSM encargada de las tareas de
conmutación y gestión de las comunicaciones entre la red móvil GSM y el resto
de redes a las que se interconecta. Junto con las tareas de conmutación, un
MSC cuenta además con un registro denominado VLR (Visitors Location
Register), que almacena información relativa a los abonados visitantes. Así en
el VLR se inscribe temporalmente los datos de un abonado cuando se encuentra
fuera de la zona de servicio de su central. La interfaz de señalización entre el
MSC y la red pública utiliza el Sistema de Señalización Nº7 (SS7) del CCITT.
1 CENTRAL DE CONMUTACION MOVIL

5. • La funcionalidad de un MSS permite separar el control
(señalización) y el plano de usuario, lo que garantiza una mejor
ubicación de los elementos de la red. Los MSS y los MGW (Media
Gateway) hacen posible la interconexión entre circuitos que usan
IP, ATM AAL2 y TDM.
• HLR (Home Location Register, o registro de ubicación base)
es una base de datos que almacena la posición del usuario dentro
de la red, si está conectado o no y las características de su abono
(servicios que puede y no puede usar, tipo de terminal, etcétera).

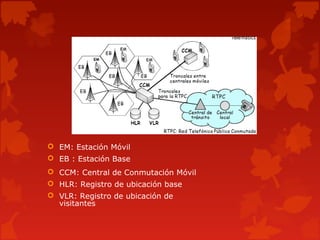

6.  EM: Estación Móvil
 EB : Estación Base
 CCM: Central de Conmutación Móvil
 HLR: Registro de ubicación base
 VLR: Registro de ubicación de
visitantes

9. 2 Registro de ubicación base y
visitante
 Aquí se ocupa de proporcionar y controlar el acceso de
los terminales al espectro disponible, así como del envío
y recepción de los datos.

10.  El sistema debe ser capaz de soportar una gran carga de
usuarios, con muchos de ellos utilizando la red al mismo
tiempo. Si sólo hubiera una antena para todos los
usuarios, el espacio radioeléctrico disponible se saturaría
rápidamente por falta de ancho de banda.

11.  A cada antena se le reserva cierto rango de frecuencias,
que se corresponde con un cierto número de canales
radioeléctricos

12. 3 Sistema global para la
comunicación móvil GSM
 La red GSM (Sistema global de comunicaciones móviles), es el
estándar más usado de Europa. En 1982, cuando fue
estandarizado por primera vez, fue denominado "Groupe
Spécial Mobile" y en 1991 se convirtió en un estándar
internacional llamado "Sistema Global de Comunicaciones
Móviles". En Europa, el estándar GSM usa las bandas de
frecuencia de 900MHz y 1800 MHz. Sin embargo, en los
Estados Unidos se usa la banda de frecuencia de 1900 MHz.
Por esa razón, los teléfonos portátiles que funcionan tanto en
Europa como en los Estados Unidos se llaman tribanda y
aquellos que funcionan sólo en Europa se denominan
bibanda. El estándar GSM permite un rendimiento máximo de
9,6 kbps, que permite transmisiones de voz y de datos
digitales de volumen bajo, por ejemplo, mensajes de texto
(SMS, Servicio de mensajes cortos) o mensajes multimedia
(MMS, Servicio de mensajes multimedia).

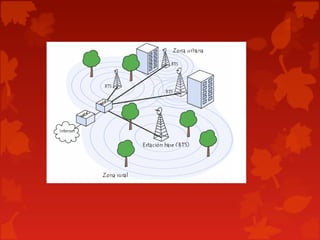

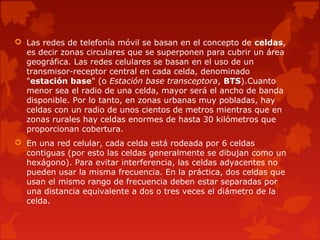

13.  Las redes de telefonía móvil se basan en el concepto de celdas,
es decir zonas circulares que se superponen para cubrir un área
geográfica. Las redes celulares se basan en el uso de un
transmisor-receptor central en cada celda, denominado
"estación base" (o Estación base transceptora, BTS).Cuanto
menor sea el radio de una celda, mayor será el ancho de banda
disponible. Por lo tanto, en zonas urbanas muy pobladas, hay
celdas con un radio de unos cientos de metros mientras que en
zonas rurales hay celdas enormes de hasta 30 kilómetros que
proporcionan cobertura.
 En una red celular, cada celda está rodeada por 6 celdas
contiguas (por esto las celdas generalmente se dibujan como un
hexágono). Para evitar interferencia, las celdas adyacentes no
pueden usar la misma frecuencia. En la práctica, dos celdas que
usan el mismo rango de frecuencia deben estar separadas por
una distancia equivalente a dos o tres veces el diámetro de la
celda.

14. Celular:
El área de cobertura total del servicio, se divide
en partes más pequeñas llamadas "células“ o
“celdas”
En cada celda:
Estación Base
Grupo de frecuencias

15.  Celda - Célula
 • Es el área alcanzada por la señal de una estación base
celular
 Para efectos de análisis matemáticos, se tomó el
hexágono para representar las celdas Pueden variar de
forma.

16. Arquitectura de la red GSM
 En una red GSM, la terminal del usuario se llama estación móvil. Una
estación móvil está constituida por una tarjeta SIM (Módulo de identificación
de abonado), que permite identificar de manera única al usuario y a la
terminal móvil, o sea, al dispositivo del usuario (normalmente un teléfono
portátil).Las terminales (dispositivos) se identifican por medio de un número
único de identificación de 15 dígitos denominado IMEI (Identificador
internacional de equipos móviles). Cada tarjeta SIM posee un número de
identificación único (y secreto) denominado IMSI (Identificador internacional
de abonados móviles). Este código se puede proteger con una clave de 4
dígitos llamada código PIN. Por lo tanto, la tarjeta SIM permite identificar a
cada usuario independientemente de la terminal utilizada durante la
comunicación con la estación base. Las comunicaciones entre una estación
móvil y una estación base se producen a través de un vínculo de radio, por lo
general denominado interfaz de aire (o en raras ocasiones, interfaz Um).

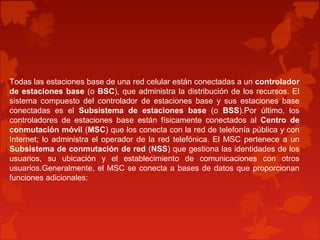

17. Todas las estaciones base de una red celular están conectadas a un controlador
de estaciones base (o BSC), que administra la distribución de los recursos. El
sistema compuesto del controlador de estaciones base y sus estaciones base
conectadas es el Subsistema de estaciones base (o BSS).Por último, los
controladores de estaciones base están físicamente conectados al Centro de
conmutación móvil (MSC) que los conecta con la red de telefonía pública y con
Internet; lo administra el operador de la red telefónica. El MSC pertenece a un
Subsistema de conmutación de red (NSS) que gestiona las identidades de los
usuarios, su ubicación y el establecimiento de comunicaciones con otros
usuarios.Generalmente, el MSC se conecta a bases de datos que proporcionan
funciones adicionales:

19. El Registro de ubicación de origen (HLR): es una base de datos que contiene
información (posición geográfica, información administrativa, etc.) de los
abonados registrados dentro de la zona del conmutador (MSC).
El Registro de ubicación de visitante (VLR): es una base de datos que
contiene información de usuarios que no son abonados locales. El VLR recupera
los datos de un usuario nuevo del HLR de la zona de abonado del usuario. Los
datos se conservan mientras el usuario está dentro de la zona y se eliminan en
cuanto abandona la zona o después de un período de inactividad prolongado
(terminal apagada).
El Registro de identificación del equipo (EIR): es una base de datos que
contiene la lista de terminales móviles.
El Centro de autenticación (AUC): verifica las identidades de los usuarios.La
red celular compuesta de esta manera está diseñada para admitir movilidad a
través de la gestión de traspasos (movimientos que se realizan de una celda a
otra).

20. Tarjeta SIM
Una tarjeta SIM contiene la siguiente información:
oEl número telefónico del abonado (MSISDN).
oEl número internacional de abonado (IMSI, Identificación internacional de
abonados móviles).
oEl estado de la tarjeta SIM.
oEl código de servicio (operador).
oLa clave de autenticación. El PIN (Código de identificación personal).
oEl PUK (Código personal de desbloqueo).

21. 4 Sistema de red y conmutación
 Se define como el conjunto de elementos constituido por
todos los medios de transmisión y conmutación
necesarios para enlazar a voluntad dos equipos
terminales mediante un circuito físico que se establece
específicamente para la comunicación y que desaparece
una vez que se ha completado la misma. Se trata por
tanto, de una red de telecomunicaciones conmutada.
RED

22. Conmutación
 Es la conexión que realizan los diferentes nodos que
existen en distintos lugares y distancias para lograr un
camino apropiado para conectar dos usuarios de una red
de telecomunicaciones. La conmutación permite la
descongestión entre los usuarios de la red disminuyendo
el tráfico.

23. 5 Telefonía Celular

24. Telefonía celular o Móvil
 La telefonía móvil, también llamada telefonía celular,
básicamente está formada por dos grandes partes: una
red de comunicaciones (o red de telefonía móvil) y los
terminales (o teléfonos móviles) que permiten el acceso
a dicha red.

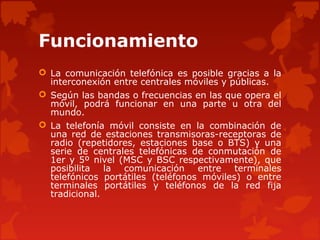

25. Funcionamiento
 La comunicación telefónica es posible gracias a la
interconexión entre centrales móviles y públicas.
 Según las bandas o frecuencias en las que opera el
móvil, podrá funcionar en una parte u otra del
mundo.
 La telefonía móvil consiste en la combinación de
una red de estaciones transmisoras-receptoras de
radio (repetidores, estaciones base o BTS) y una
serie de centrales telefónicas de conmutación de
1er y 5º nivel (MSC y BSC respectivamente), que
posibilita la comunicación entre terminales
telefónicos portátiles (teléfonos móviles) o entre
terminales portátiles y teléfonos de la red fija
tradicional.

26. Evolución y convergencia
tecnológica

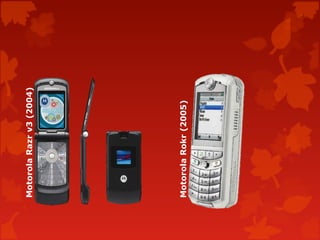

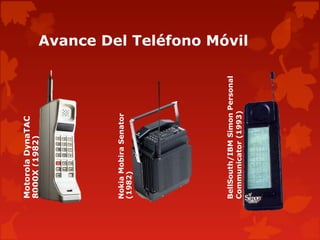

 La evolución del teléfono móvil ha permitido disminuir su tamaño y
peso, desde el Motorola DynaTAC, el primer teléfono móvil en 1983
que pesaba 780 gramos, a los actuales más compactos y con
mayores prestaciones de servicio. El desarrollo de baterías más
pequeñas y de mayor duración, pantallas más nítidas y de colores,
la incorporación de software más amigable, hacen del teléfono móvil
un elemento muy apreciado en la vida moderna.
 El avance de la tecnología ha hecho que estos aparatos incorporen
funciones que no hace mucho parecían futuristas, como juegos,
reproducción de música MP3 y otros formatos, correo electrónico,
SMS, agenda electrónica PDA, fotografía digital y video digital,
videollamada, navegación por Internet y hasta Televisión digital. Las
compañías de telefonía móvil ya están pensando nuevas aplicaciones
para este pequeño aparato que nos acompaña a todas partes.
Algunas de esas ideas son: medio de pago, localizador e
identificador de personas.

27. Creación Del Primer
Telefono Celular
 1973 – El Dr. Martin Cooper es considerado el inventor del
primer teléfono portátil. Considerado como "el padre de la
telefonía celular"; siendo gerente general de sistemas de
Motorola realizó una llamada a sus competidores de AT&T
desde su teléfono celular, transformándose en la primera
persona en hacerlo.
 Martín Cooper con su Motorola DynaTAC

28. Avance Del Teléfono Móvil
MotorolaDynaTAC
8000X(1982)
NokiaMobiraSenator
(1982)
BellSouth/IBMSimonPersonal
Communicator(1993)

29. MotorolaStarTAC(1996)
Nokia6160(1998)y
Nokia8260(2000)

30. KyoceraQCP6035(2000)
HandspringTreo180(2001)
T-MobileSidekick(2002)

31. MotorolaRazrv3(2004)
MotorolaRokr(2005)

32. BlackBerryPearl(2006)
AppleiPhone(2007)
PalmPre(2009)

33. Actuales
XPERIA Z1 IPHONE 5S SAMSUNG S5

34. Funcionamiento del teléfono
celular
Los teléfonos celulares pueden descomponerse en tres
módulos bien definidos como se muestra en la figura 1 que
son: el módulo de radio (RF radio frecuencia), el módulo de
audio (AF audiofrecuencias) y el módulo lógico de control
(CPU).

35. 6 Módulo de RF
El módulo de RF tiene a su cargo todas las señales que
entran o salen del teléfono celular, como se muestra en la
figura 2.

36. El circuito receptor de RF filtra y demodula las señales recibidas. La salida del módulo de RF
se aplica al módulo de AF. A diferencia de los radiorreceptores tradicionales en los que se usa
sintonización manual para definir el canal deseado, el teléfono celular usa un circuito
sintetizador de frecuencia de precisión que puede ajustarse a cualquiera de los 666 canales
celulares asignados. El canal seleccionado en un momento dado está determinado por el
módulo lógico de control. Conforme su teléfono celular se mueve de una celda a otra, las
frecuencias de transmisión y recepción se cambian tomando en cuenta los canales
disponibles de la nueva celda. Las instrucciones que indican qué frecuencias cambiar son
recibidas como señales de información y son procesados por un módem en el módulo lógico
de control del teléfono celular.
Las señales de voz provienen del módulo de AF y las señales de información provenientes de
la unidad lógica de control se envían al circuito transmisor de RF que las coloca sobre la
portadora de RF apropiada, las filtra, las amplifica y las aplica a la antena. La frecuencia
portadora de RF está determinada por la celda particular en que se encuentre..

37. 7 Módulo de AF
 El módulo de AF es responsable de la conversión de las
de las señales de FI (frecuencia intermedia)
provenientes del módulo de RF en señales de voz que se
puedan oír en el receptor del teléfono celular, como se
muestra en la figura 3.

38.  Generalmente se incluye un segundo elemento receptor
para producir señales de advertencia, tales como las
señales de llamada. Los tonos de DTMF y la voz
provenientes de un micrófono se filtran, se mezclan y se
aplican al módulo de RF para ser modulados, junto con
las señales de control provenientes de un módem en el
módulo lógico de control. Una porción de la voz
transmitida regresa al receptor como tono local. Las
funciones de transmisión y recepción de AF están bajo
control directo del módulo lógico de control.

39. 8.Módulo Lógico De Control
 Como puede verse en el
diagrama a bloques de la
figura 4, el módulo lógico
de control es base de un
teléfono celular.

40. El módulo lógico de control tiene una estructura similar a la de una
computadora personal. La CPU principal controla el teléfono celular con
base en un conjunto de instrucciones permanentes (su programa)
grabadas en una memoria permanente (ROM). Se incluye una memoria
temporal (RAM) que almacena variables tales como el canal de uso, el
valor seleccionado de potencia del transmisor, etc., así como los
resultados de cualquier comparación lógica u operación matemática
requeridos cuando el programa del teléfono no esté corriendo.
Se usa una memoria borrable (EPROM) para almacenar información que
es exclusiva de cada teléfono, tal como el número asignado al teléfono
celular. A este tipo de memoria individualiza algunas veces se le
denomina MAN, o módulo de asignación de número. La CPU tiene el
control directo de los módulos AF y de RF, así como el generador de
DTMF.

41. Conclusión Eleazar
El Centro de Conmutación Móvil (MSC) es el servidor primario para manejar
las conexiones GSM. Es responsable de asignar rutas a las llamadas de voz y
a los mensajes de texto SMS.
Telefonía celular, básicamente está formada por dos grandes partes: una
red de comunicaciones (o red de telefonía móvil) y los terminales (o
teléfonos móviles) que permiten el acceso a dicha red.
La telefonía celular es una realidad que no podemos evitar. En la medida en
que los celulares nos brinden una herramienta eficaz para tener una
mejor calidad de vida veremos como este tipo de tecnología poco a poco
será parte de nuestra vida cotidiana. Esta evolución progresará hasta que se
nos hagan tan normales como el marcar un teléfono hoy en día.
Para nosotros, hoy nos toca ser agentes de cambio. En la manera en que
conozcamos mejor las diferentes tecnologías de comunicaciones, en este
caso la telefonía celular, y sepamos utilizarla en forma correcta podremos
contar con más herramientas que nos ayuden a llevar mejor nuestro trabajo
y nuestra vida personal.

42. CONCLUCION ANA
 La central telefónica móvil es un elemento de las redes de comunicaciones
móviles GSM que tiene como función interconectar usuarios de la red fija
con la red móvil, o usuarios de la red móvil entre sí. La cual tiene subredes,
que se encargan de diferentes funciones para realizarse de manera correcta
la comunicación móvil. El GSM es el estándar mas utilizado en Europa. El
cual permite un rendimiento máximo de 9,6 kbps, que permite
transmisiones de voz y de datos digitales de volumen bajo, por ejemplo,
mensajes de texto o mensajes multimedia. Tiene registros el cual permite la
entrada de dispositivos móviles a la estación base.
 Todos los temas se relacionan entre si para poder saber como es el
funcionamiento de la telefonía móvil, y como fueron surgiendo las mejoras
de este mismo.
 El modulo de radiofrecuencia es el que emite las ondas de radiofrecuencia
para lograr la comunicación y el de control lógico es la que se encarga como
ien lo dice del control del dispositivo.

43. Conclusión David
 Como conclusión del tema, sabemos que gracias al
celular hoy en día existe una muy buena comunicación
entre dos o mas personas. En los últimos años a tenido
un gran avance ya que es el aparato que mas se a
desarrollado desde tener grandes dimensiones y un
software muy rudimentario, hasta hoy en día al tener
Smartphone de gran capacidad soportando tecnologías
diversas redes de comunicación como el 4G (LTE), 3G,
EDGE, GSM.

44. Referencia Bibliografica
 http://www.monografias.com/trabajos11/telcel/telcel.sh
tml#ixzz33hL5lDvS
 http://books.google.com.mx/A163&dq=modulo+de+rf+
de+telefonia+movilfonia%/tutoriales/tc/tc.htm
 http://es.kioskea.net/contents/681-estandar-gsm-
sistema-global-de-comunicaciones-moviles
 http://dtm.unicauca.edu.co/pregrado/conmutacion/trans
p/5-TelefoniaMovil.pdf
