La fibra óptica hasta el hogar introduce cambios en las normas técnicas para redes de telecomunicaciones, incluyendo el uso de fibra óptica como tecnología principal para el acceso de banda ancha. Se especifican los requisitos técnicos para la instalación y dimensionamiento de redes de fibra óptica, como el uso de fibras monomodo, pérdidas máximas, y la terminación en rosetas ópticas. También se actualizan los requisitos para otras tecnologías como pares trenzados y coaxial.

1. ICT-2. La Fibra Óptica Hasta el Hogar

2. ICT-2. La Fibra Óptica Hasta el Hogar
Introducción ICT-2
• Se mantienen conceptos y estructura de la ICT-2003.
• Canalizaciones, redes, registros...
• Normas Técnicas dividas en 5 anexos, Resaltamos:
Anexo I: RTV.
Anexo II: Acceso a los servicios de telecomunicaciones de
telefonía disponible al público y de banda ancha.
Anexo III: Especificaciones Técnicas Mínimas.
Anexo IV: Inspecciones, Mantenimientos, Análisis.
Anexo V: Hogar Digital
• Impulso tareas de mantenimiento  Instalación en
perfecto estado siempre pag 108 Reglamento – Protocolo

3. ICT-2. La Fibra Óptica Hasta el Hogar
ÁMBITO DE APLICACIÓN:
• Proyectos Técnicos presentados tras 6 meses de la
entrada en vigor de este reglamento.
• 4 de Abril 2011.
• Contemplará todas las infraestructuras? 
Mecanismo de consulta con operadores (pendiente
de regulación).

4. ICT-2. La Fibra Óptica Hasta el Hogar
• PUNTOS A TRATAR:
– RTV
– TELEFONÍA Y BANDA ANCHA
• CABLE DE PARES TRENZADOS / PARES
• FIBRA ÓPTICA
• COAXIAL  Operadoras cable.
– CANALIZACIONES
– EQUIPOS DE MEDIDA Y UTILIDADES

5. ICT-2. La Fibra Óptica Hasta el Hogar
• PUNTOS A TRATAR:
– RTV
– TELEFONÍA Y BANDA ANCHA
• CABLE DE PARES TRENZADOS / PARES
• FIBRA ÓPTICA
• COAXIAL  Operadoras cable.
– CANALIZACIONES
– EQUIPOS DE MEDIDA Y UTILIDADES

6. ICT-2. La Fibra Óptica Hasta el Hogar
RTV

7. ICT-2. La Fibra Óptica Hasta el Hogar
• DIMENSIONES MÍNIMAS ICT
• Se garantiza accesibilidad de los elementos de
captación en cualquier situación.
• Elemento repartidor del PAU  Posibilidad otra
ubicación. Recordar tantas salidas como estancias
• Tomas = Nº Estancias. (Mínimo 2 Tomas)
• Previsión todos los elementos necesarios para
canales con futura cobertura.  Seguir directrices de
la jefatura.

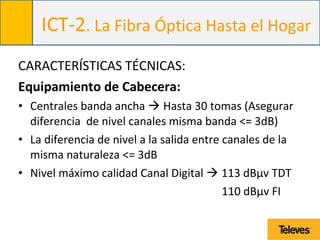

8. ICT-2. La Fibra Óptica Hasta el Hogar
CARACTERÍSTICAS TÉCNICAS:
Equipamiento de Cabecera:
• Centrales banda ancha  Hasta 30 tomas (Asegurar
diferencia de nivel canales misma banda <= 3dB)
• La diferencia de nivel a la salida entre canales de la
misma naturaleza <= 3dB
• Nivel máximo calidad Canal Digital  113 dBµv TDT
110 dBµv FI

9. ICT-2. La Fibra Óptica Hasta el Hogar
Medidas de Nivel y Calidad:
• Niveles de señal Toma
– COFDM: 45-70 dBµV. - FM: 40-70 dBµV.
– QPSK-TV: 47-77 dBµV. - DAB: 30-70 dBµV.
• VBER  9 x 10 e-5.
• MER (Modulation Error Rate) como parámetro de calidad.
• MER > 23 dB en Captación.
• MER > 21 dB en Toma.
• Necesidad medidor de campo capaz de medir éste parámetro

10. ICT-2. La Fibra Óptica Hasta el Hogar

11. ICT-2. La Fibra Óptica Hasta el Hogar

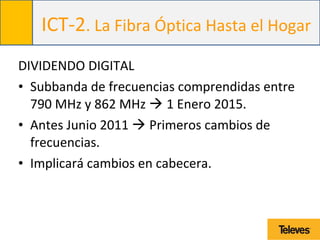

DIVIDENDO DIGITAL
• Subbanda de frecuencias comprendidas entre
790 MHz y 862 MHz  1 Enero 2015.
• Antes Junio 2011  Primeros cambios de
frecuencias.
• Implicará cambios en cabecera.

12. ICT-2. La Fibra Óptica Hasta el Hogar
TBA

13. ICT-2. La Fibra Óptica Hasta el Hogar
Principales cambios:
• Nuevas Tecnologías: Fibra Óptica, Cableado
Estructurado / Pares y Coaxial.
• Elimina Tecnologías obsoletas: RDSI.
• Redes de Distribución, Dispersión y Usuario 
Pueden convivir las 3 tecnologías según despliegue
de operadoras.

14. ICT-2. La Fibra Óptica Hasta el Hogar
• PUNTOS A TRATAR:
– RTV
– TELEFONÍA Y BANDA ANCHA
• CABLE DE PARES TRENZADOS / PARES
• FIBRA ÓPTICA
• COAXIAL  Operadoras cable.
– CANALIZACIONES
– EQUIPOS DE MEDIDA Y UTILIDADES

15. ICT-2. La Fibra Óptica Hasta el Hogar
PUNTOS DE INTERCONEXIÓN TELEFONÍA.
• Normalmente único para cada una de las redes
incluidas en ICT (RITI o RITU).
• En caso de varios recintos  Interconectados entre
si.
• Pares Trenzados: Panel conectores RJ45 Hembra.
• Red Pares: Regletas.

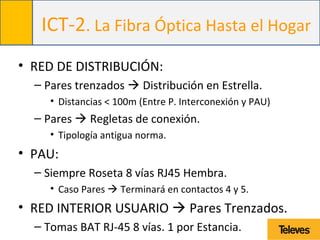

16. ICT-2. La Fibra Óptica Hasta el Hogar
• RED DE DISTRIBUCIÓN:
– Pares trenzados  Distribución en Estrella.
• Distancias < 100m (Entre P. Interconexión y PAU)
– Pares  Regletas de conexión.
• Tipología antigua norma.
• PAU:
– Siempre Roseta 8 vías RJ45 Hembra.
• Caso Pares  Terminará en contactos 4 y 5.
• RED INTERIOR USUARIO  Pares Trenzados.
– Tomas BAT RJ-45 8 vías. 1 por Estancia.

17. ICT-2. La Fibra Óptica Hasta el Hogar
DIMENSIONAMIENTO DE LA RED TELEFONÍA:
• Pares Trenzados:
– 1 acometida por vivienda.
– 1 acometida 33m2 locales y oficinas.
– 2 acometidas estancias comunes
– Sobredimensionado  1,2 x Total acometidas
• Pares
– Similar a norma anterior.
– Sobredimensionado  Cambia de 1,4 a 1,2.

18. ICT-2. La Fibra Óptica Hasta el Hogar
• TIPOS DE CABLE:
– Pares Trenzados:
• Certificar categoría 6 o superior, Clase E.
– Cable de pares:

19. ICT-2. La Fibra Óptica Hasta el Hogar
FIBRA ÓPTICA

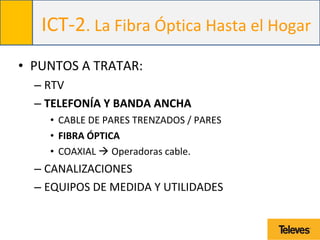

20. ICT-2. La Fibra Óptica Hasta el Hogar
• PUNTOS A TRATAR:
– RTV
– TELEFONÍA Y BANDA ANCHA
• CABLE DE PARES TRENZADOS / PARES
• FIBRA ÓPTICA
• COAXIAL  Operadoras cable.
– CANALIZACIONES
– EQUIPOS DE MEDIDA Y UTILIDADES

21. ICT-2. La Fibra Óptica Hasta el Hogar
PUNTOS INTERCONEXIÓN FIBRA ÓPTICA:
• Situado en R.I.T.I / R.I.T.U.
• Fibras de la red de distribución terminadas en un
panel de interconexión de salida (SC/APC).
• Concepto = 1 acometida = 2 Fibras.

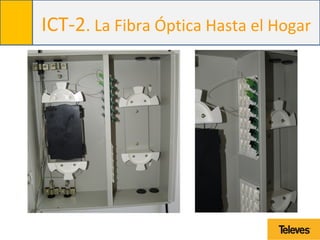

22. ICT-2. La Fibra Óptica Hasta el Hogar

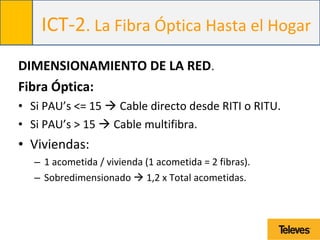

23. ICT-2. La Fibra Óptica Hasta el Hogar
DIMENSIONAMIENTO DE LA RED.
Fibra Óptica:
• Si PAU’s <= 15  Cable directo desde RITI o RITU.
• Si PAU’s > 15  Cable multifibra.
• Viviendas:
– 1 acometida / vivienda (1 acometida = 2 fibras).
– Sobredimensionado  1,2 x Total acometidas.

24. ICT-2. La Fibra Óptica Hasta el Hogar
• Cable multifibra
– Máximo hasta 48 fibras.
– Criterio de colores normalizado.
– Micromódulos de 1, 2, 4 , 8 fibras.

25. ICT-2. La Fibra Óptica Hasta el Hogar
• Cable acometida:
– 2 Fibras:
• Fibra 1: Verde.
• Fibra 2: Roja.

26. ICT-2. La Fibra Óptica Hasta el Hogar
RED DE DISTRIBUCIÓN Y DISPERSIÓN

27. ICT-2. La Fibra Óptica Hasta el Hogar
La Roseta óptica alojará los
conectores SC/APC de terminación
de la red de dispersión.
Estará diseñada para alojar dos
conectores ópticos, como mínimo,
con sus adaptadores
• PUNTO ACCESO USUARIO (PAU).

28. ICT-2. La Fibra Óptica Hasta el Hogar
• CARACTERÍSTICAS Y MEDIDAS:
– Fibras monomodo tipo G.657, categoría A2 o B3.
– Comprobación 3 longitudes de onda:
• 1310 nm
• 1490 nm
• 1550 nm
– Pérdidas recomendadas 1,55dB  En ningún caso
superior a 2dB.

29. ICT-2. La Fibra Óptica Hasta el Hogar
• PUNTOS A TRATAR:
– RTV
– TELEFONÍA Y BANDA ANCHA
• CABLE DE PARES TRENZADOS / PARES
• FIBRA ÓPTICA
• COAXIAL  Operadoras cable.
– CANALIZACIONES
– EQUIPOS DE MEDIDA Y UTILIDADES

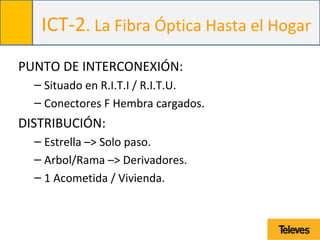

30. ICT-2. La Fibra Óptica Hasta el Hogar
PUNTO DE INTERCONEXIÓN:
– Situado en R.I.T.I / R.I.T.U.
– Conectores F Hembra cargados.
DISTRIBUCIÓN:
– Estrella –> Solo paso.
– Arbol/Rama –> Derivadores.
– 1 Acometida / Vivienda.

31. ICT-2. La Fibra Óptica Hasta el Hogar
DIMENSIONAMIENTO:
– Estrella  PAU =< 20.
– Arbol/Rama  PAU > 20.
– Tomas: 2 En distintas estancias.

32. ICT-2. La Fibra Óptica Hasta el Hogar
• PUNTOS A TRATAR:
– RTV
– TELEFONÍA Y BANDA ANCHA
• CABLE DE PARES TRENZADOS / PARES
• FIBRA ÓPTICA
• COAXIAL  Operadoras cable.
–CANALIZACIONES
– EQUIPOS DE MEDIDA Y UTILIDADES

33. ICT-2. La Fibra Óptica Hasta el Hogar
• CANALIZACIÓN EXTERNA
• Canalización de enlace superior  Se reduce a 2
tubos de 40 mm.
• Canalización Arqueta – RITI/RITU (63mm):
• Arqueta entrada:

34. ICT-2. La Fibra Óptica Hasta el Hogar
• RITS/RITI:
• RITU:

35. ICT-2. La Fibra Óptica Hasta el Hogar
• Canalización principal:
– Se elimina la limitación a 8 usuarios.
– Se modifica dimensionamiento mínimamente

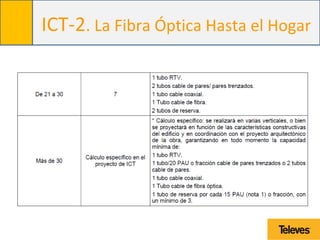

36. ICT-2. La Fibra Óptica Hasta el Hogar

37. ICT-2. La Fibra Óptica Hasta el Hogar
• REGISTROS SECUNDARIOS.
– 450 x 450 x 150 mm  Hasta 20 PAU/ 3 Alturas o
5 alturas / 4 viv por planta
– 500 x 700 x 150 mm  21 a 30 PAU
– 550 x 1.000 x 150 mm  Más de 30 PAU
– Arqueta 400 x 400 x 400 mm  Cada tramo 30 m
en canalización subterránea.
– Caso amplificación  Registros complementario.

38. ICT-2. La Fibra Óptica Hasta el Hogar
• REGISTRO TERMINACIÓN DE RED:
– 600 x 500 x 80 mm.
– 2 bases de enchufe en su interior.
– Tapa abatible con ventilación.
– Alternativamente, podrán realizarse 2 registros
independientes: 600 x 500 x 80 mm (TBA) y
200 x 500 x 60 mm (RTV)

39. ICT-2. La Fibra Óptica Hasta el Hogar
PAU (Punto de Acceso a Usuario):
Quedaría de la siguiente forma:

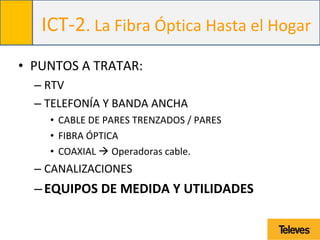

40. ICT-2. La Fibra Óptica Hasta el Hogar
• PUNTOS A TRATAR:
– RTV
– TELEFONÍA Y BANDA ANCHA
• CABLE DE PARES TRENZADOS / PARES
• FIBRA ÓPTICA
• COAXIAL  Operadoras cable.
– CANALIZACIONES
–EQUIPOS DE MEDIDA Y UTILIDADES

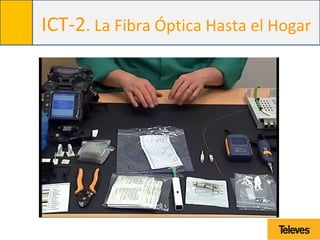

41. ICT-2. La Fibra Óptica Hasta el Hogar

42. ICT-2. La Fibra Óptica Hasta el Hogar
Certificador de Red.
– Categoría 6. CLASE E.
– EN50173 Clase Cat6, UTP , FTP ó SSTP, Enlace P.
o Canal

43. ICT-2. La Fibra Óptica Hasta el Hogar
FIBRA ÓPTICA Y TELEVISIÓN

44. ICT-2. La Fibra Óptica Hasta el Hogar

45. ICT-2. La Fibra Óptica Hasta el Hogar

46. ICT-2. La Fibra Óptica Hasta el Hogar
