La fibra óptica hasta el hogar (FTTH) ofrece numerosos servicios como transmisión de datos, voz y video de alta definición. Existen varias formas de desplegar la fibra como usar conductos enterrados, microzanjas o acceso aéreo, pero cada método tiene ventajas y desventajas en cuanto a costo e impacto. Los modelos de despliegue incluyen punto a punto, PON pasivo y Ethernet activo.

1. FTTH: La fibra hasta el hogar y sus servicios Manel Toril 27 septiembre 2007

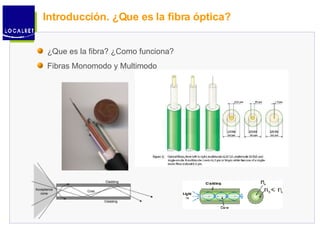

2. Introducción. ¿Que es la fibra óptica? ¿Que es la fibra? ¿Como funciona? Fibras Monomodo y Multimodo

3. Ventajas utilización fibra óptica Enorme capacidad de transmisión de información (potencialmente >100Tbs) Es dieléctrica y no interactúa con gas, agua y electricidad, facilitando la instalación sin peligro Baja atenuación: Largas distancias sin repetidores Bajo peso: Facilita la instalación Inmunidad electromagnética a pulsos y otras fuentes electromagnéticas Seguridad a las escuchas y crosstalks La materia prima es el vidrio fácil de producir y reciclar Incrementa el precio de las viviendas en las que se instala

4. Desventajas utilización fibra óptica Coste infraestructura y equipos: Inicialmente mayor Supuesta fragilidad física de la fibra Dificultad y coste de reparar los cables de fibras Imposibilidad de tele alimentación Necesidad de personal especializado

5. Por que otras tecnologías no son válidas? X √ Todos los servicios (37,25 Mbps) √ √ Internet √ √ Video Telefonía (5Mbps) √ √ Voz (0,25 Mbps) X √ MPEG 4/HDTV (24Mbps) ADSL 2+ (25Mbps) Fibra Servicios

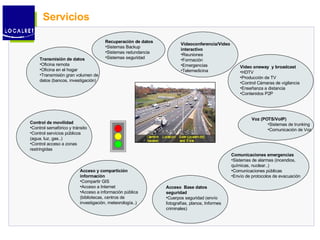

6. Servicios Transmisión de datos Oficina remota Oficina en el hogar Transmisión gran volumen de datos (bancos, investigación) Control de movilidad Control semafórico y tránsito Control servicios públicos (agua, luz, gas..) Control acceso a zonas restringidas Recuperación de datos Sistemas Backup Sistemas redundancia Sistemas seguridad Acceso Base datos seguridad Cuerpos seguridad (envío fotografías, planos, Informes criminales) Voz (POTS/VoIP) Sistemas de trunking Comunicación de Voz Video oneway y broadcast HDTV Producción de TV Control Cámaras de control o vigilancia Enseñanza a distancia Contenidos P2P Video Video Datos Datos Datos Datos VPN Voz Voz Comunicaciones emergencias Sistemas de alarmas (incendios, químicas, nuclear..) Comunicaciones públicas Envío de protocolos de evacuación Videoconferencia/Video interactivo Reuniones Formación Emergencias Telemedicina Acceso y compartición información Compartir GIS Acceso a Internet Acceso a información pública (bibliotecas, centros de investigación, meteorología..)

7. Servicios Transmisión de datos Oficina remota Oficina en el hogar Transmisión gran volumen de datos (bancos, investigación) Recuperación de datos Sistemas Backup Sistemas redundancia Sistemas seguridad Acceso y compartición información Compartir GIS Acceso a Internet Acceso a información pública (bibliotecas, centros de investigación, meteorología..) Acceso Base datos seguridad Cuerpos seguridad (envío fotografías, planos, Informes criminales) Comunicaciones emergencias Sistemas de alarmas (incendios, químicas, nuclear..) Comunicaciones públicas Envío de protocolos de evacuación Voz (POTS/VoIP) Sistemas de trunking Comunicación de Voz Videoconferencia/Video interactivo Reuniones Formación Emergencias Telemedicina Video oneway y broadcast HDTV Producción de TV Control Cámaras de vigilancia Enseñanza a distancia Contenidos P2P Control de movilidad Control semafórico y tránsito Control servicios públicos (agua, luz, gas..) Control acceso a zonas restringidas

8. Servicios Control de movilidad Control semafórico y tránsito Control servicios públicos (agua, luz, gas..) Control acceso a zonas restringidas Recuperación de datos Sistemas Backup Sistemas redundancia Sistemas seguridad Acceso y compartición información Compartir GIS Acceso a Internet Acceso a información pública (bibliotecas, centros de investigación, meteorología..) Acceso Base datos seguridad Cuerpos seguridad (envío fotografías, planos, Informes criminales) Videoconferencia/Video interactivo Reuniones Formación Emergencias Telemedicina Video oneway y broadcast HDTV Producción de TV Control Cámaras de control o vigilancia Enseñanza a distancia Contenidos P2P Comunicaciones emergencias Sistemas de alarmas (incendios, químicas, nuclear..) Comunicaciones públicas Envío de protocolos de evacuación Voz (POTS/VoIP) Sistemas de trunking Comunicación de Voz Transmisión de datos Oficina remota Oficina en el hogar Transmisión gran volumen de datos (bancos, investigación)

9. Servicios Transmisión de datos Oficina remota Oficina en el hogar Transmisión gran volumen de datos (bancos, investigación) Control de movilidad Control semafórico y tránsito Control servicios públicos (agua, luz, gas..) Control acceso a zonas restringidas Acceso y compartición información Compartir GIS Acceso a Internet Acceso a información pública (bibliotecas, centros de investigación, meteorología..) Acceso Base datos seguridad Cuerpos seguridad (envío fotografías, planos, Informes criminales) Voz (POTS/VoIP) Sistemas de trunking Comunicación de Voz Videoconferencia/Video interactivo Reuniones Formación Emergencias Telemedicina Video oneway y broadcast HDTV Producción de TV Control Cámaras de control o vigilancia Enseñanza a distancia Contenidos P2P Recuperación de datos Sistemas Backup Sistemas redundancia Sistemas seguridad Comunicaciones emergencias Sistemas de alarmas (incendios, químicas, nuclear..) Comunicaciones públicas Envío de protocolos de evacuación

10. Servicios Transmisión de datos Oficina remota Oficina en el hogar Transmisión gran volumen de datos (bancos, investigación) Control de movilidad Control semafórico y tránsito Control servicios públicos (agua, luz, gas..) Control acceso a zonas restringidas Recuperación de datos Sistemas Backup Sistemas redundancia Sistemas seguridad Acceso y compartición información Compartir GIS Acceso a Internet Acceso a información pública (bibliotecas, centros de investigación, meteorología..) Voz (POTS/VoIP) Sistemas de trunking Comunicación de Voz Videoconferencia/Video interactivo Reuniones Formación Emergencias Telemedicina Video oneway y broadcast HDTV Producción de TV Control Cámaras de control o vigilancia Enseñanza a distancia Contenidos P2P Comunicaciones emergencias Sistemas de alarmas (incendios, químicas, nuclear..) Comunicaciones públicas Envío de protocolos de evacuación Acceso Base datos seguridad Cuerpos seguridad (envío fotografías, planos, Informes criminales)

11. Despliegue de fibra en viviendas En edificios de nueva construcción con ICT de cobre, si existe canalización existente, el paso a f.o. puede ser sencillo Las zonas ya construidas y sin ICT constituyen son una dificultad para realizar despliegue de fibra Los operadores se han beneficiado de derechos de paso en los edificios y posteriormente no permiten el uso a otros operadores. Apertura del bucle abonado condicionado Alternativas para alcanzar las viviendas Cajas exterior edificio compartida por operadores y acceso mediante cableado de f.o o cable (FTTCab o FTTCurb) Caja interior edificio compartida por operadores y acceso f.o o cable (FTTB). Fibra hasta el hogar y desagregado de acceso a usuario (FTTH)

12. Modelos de despliegue de fibra

13. Tipos de Tecnología PON (PMP) Home Run PON (P2P) Ethernet activo

14. Tipos de Tecnología PON (PMP) Home Run PON (P2P) Ethernet activo

15. Tipos de Tecnología PON (PMP) Home Run PON (P2P) Ethernet activo

16. Formas de Acceso Conductos en Zanja Mantenimiento sencillo Modalidad de acceso altamente experimentado Requiere obra e ingeniería civil. Especialmente más complicado en poblaciones sin planificación de infraestructuras Inversión inicial elevada Ocupación de espacio público

17. Formas de Acceso Microtrenching/microzanjas (10cm) – Mini zanjas (30 cm) Despliegue inicial económico Alta velocidad de despliegue Ocupación espacio público y obra civil Mayor dificultad en el mantenimiento Peligro de ser dañada la infraestructura

18. Formas de Acceso Acceso de fibra aéreo (Japón) Despliegue más económico que despliegue mediante zanja Aprovecha instalaciones de servicios existentes (electricidad, teléfono,..).Puede utilizar la entrada existente en viviendas, facilitando la instalación en edificios sin ICT (fachada, patios luces.) Instalación menos protegida a inclemencias del entorno (clima, obras, animales,…) Mayor coste de mantenimiento que el despliegue en zanja

19. Formas de Acceso Acceso por sistema alcantarillado (Viena) Aprovecha infraestructura de servicios existentes Bajo coste de despliegue y mantenimiento Problemas sanitarios por estancia prolongada Problemas de mantenimiento si hay exceso de aguas residuales

20. Bibliografía Guide de Câblage Optique (CREDO) Recommandations pour la réalisation d’un réseau fibre optique (CREDO) Mutualisation de la partie terminale des réseaux de boucle locale fibre optique (ARCEP) Fibber optics for government and public broadband : a feasibility Study. CTC 2007. Columbia telecom company Credo : Réseau fibre optique étendu MAN-WAN Ecis 2006 CityNet Amsterdam: Fibre to the home is becoming a reality. Ing Europeans telecom. Feb 2006 Fiber to the home. Advantages of optical access. FTTH Council BIT nº130 La situation concurrentielle des fourreaux de communications électroniques (ARCEP. Juillet 2007)

21. Muchas Gracias por su Atención ! Manel Toril [email_address]
