ICT Parte 1/2

Infraestructuras Comunes de
Telecomuncaciones (ICT)

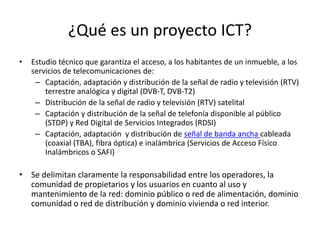

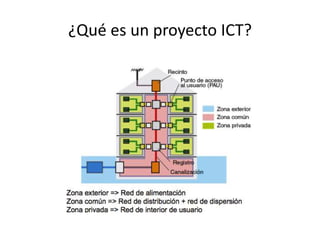

¿Qué es un proyecto ICT?
• Estudio técnico que garantiza el acceso, a los habitantes de un inmueble, a los
servicios de telecomunicaciones de:
– Captación, adaptación y distribución de la señal de radio y televisión (RTV)
terrestre analógica y digital (DVB-T, DVB-T2)
– Distribución de la señal de radio y televisión (RTV) satelital
– Captación y distribución de la señal de telefonía disponible al público
(STDP) y Red Digital de Servicios Integrados (RDSI)
– Captación, adaptación y distribución de señal de banda ancha cableada
(coaxial (TBA), fibra óptica) e inalámbrica (Servicios de Acceso Físico
Inalámbricos o SAFI)
• Se delimitan claramente la responsabilidad entre los operadores, la
comunidad de propietarios y los usuarios en cuanto al uso y
mantenimiento de la red: dominio público o red de alimentación, dominio
comunidad o red de distribución y dominio vivienda o red interior.

Objetivos de un proyecto ICT
• Garantizar el libre acceso de todos los usuarios a los servicios de
telecomunicaciones considerados básicos y necesarios en la nueva
Sociedad de la Información. Cumbre Mundial de Ginebra (diciembre
2003): “las nuevas tecnologías de la información y la comunicación (TIC)
son una herramienta fundamental para lograr un mundo más pacífico y
por lo tanto el derecho a ellas es un Derecho Humano”.
• Asegurar la libre competencia en condiciones de igualdad entre todas las
operadoras con licencia para prestar sus servicios.
• Establecer los requisitos mínimos que, desde un punto de vista técnico,
han de cumplir las canalizaciones, recintos y elementos complementarios
que alberguen la ICT para facilitar su despliegue, mantenimiento y
reparación.

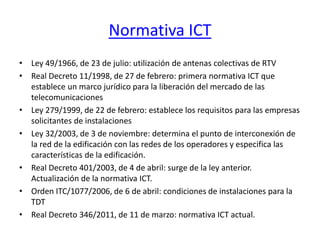

Normativa ICT
• Ley 49/1966, de 23 de julio: utilización de antenas colectivas de RTV
• Real Decreto 11/1998, de 27 de febrero: primera normativa ICT que
establece un marco jurídico para la liberación del mercado de las
telecomunicaciones
• Ley 279/1999, de 22 de febrero: establece los requisitos para las empresas
solicitantes de instalaciones
• Ley 32/2003, de 3 de noviembre: determina el punto de interconexión de
la red de la edificación con las redes de los operadores y especifica las
características de la edificación.
• Real Decreto 401/2003, de 4 de abril: surge de la ley anterior.
Actualización de la normativa ICT.
• Orden ITC/1077/2006, de 6 de abril: condiciones de instalaciones para la
TDT
• Real Decreto 346/2011, de 11 de marzo: normativa ICT actual.

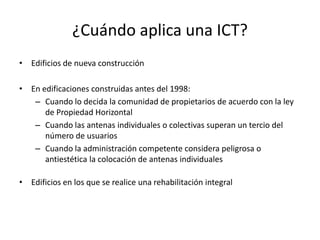

¿Cuándo aplica una ICT?
• Edificios de nueva construcción
• En edificaciones construidas antes del 1998:
– Cuando lo decida la comunidad de propietarios de acuerdo con la ley
de Propiedad Horizontal
– Cuando las antenas individuales o colectivas superan un tercio del
número de usuarios
– Cuando la administración competente considera peligrosa o
antiestética la colocación de antenas individuales
• Edificios en los que se realice una rehabilitación integral

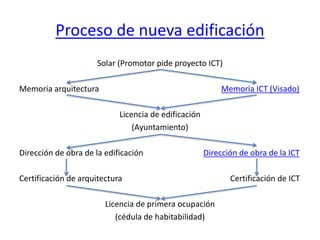

Proceso de nueva edificación
Solar (Promotor pide proyecto ICT)
Memoria arquitectura Memoria ICT (Visado)
Licencia de edificación
(Ayuntamiento)
Dirección de obra de la edificación Dirección de obra de la ICT
Certificación de arquitectura Certificación de ICT
Licencia de primera ocupación
(cédula de habitabilidad)

Documentación ICT

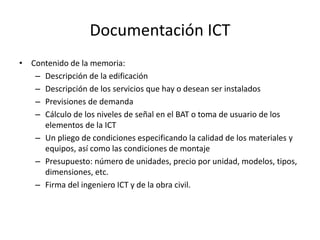

• Contenido de la memoria:
– Descripción de la edificación
– Descripción de los servicios que hay o desean ser instalados
– Previsiones de demanda
– Cálculo de los niveles de señal en el BAT o toma de usuario de los
elementos de la ICT
– Un pliego de condiciones especificando la calidad de los materiales y
equipos, así como las condiciones de montaje
– Presupuesto: número de unidades, precio por unidad, modelos, tipos,
dimensiones, etc.
– Firma del ingeniero ICT y de la obra civil.

Documentación ICT

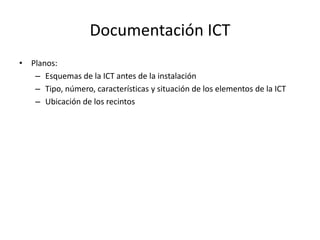

• Planos:
– Esquemas de la ICT antes de la instalación
– Tipo, número, características y situación de los elementos de la ICT
– Ubicación de los recintos

Real Decreto 346/2011, de 11 de marzo
• Europa se dirige hacia el acceso ultrarrápido a Internet, de ahí el
despliegue de redes Next Generation Access. Se desea que en el año 2020
el acceso a Internet sea superior a 30Mbps y que al menos un 50% de la
población lo haga por encima de los 100Mbps.
• Contempla las fases del desarrollo de las redes de acceso de fibra óptica
para la implantación del “hogar digital”, cuyos beneficios son múltiples
para el usuario final: seguridad, ahorro, eficiencia energética,
accesibilidad, etc.
• Elimina todo lo referido al servicio RDSI en el RD 401/2003 y sólo es
obligatorio en edificios con el servicio contratado.

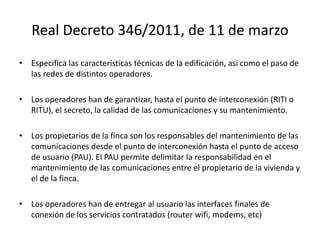

• Especifica las características técnicas de la edificación, así como el paso de
las redes de distintos operadores.
• Los operadores han de garantizar, hasta el punto de interconexión (RITI o
RITU), el secreto, la calidad de las comunicaciones y su mantenimiento.
• Los propietarios de la finca son los responsables del mantenimiento de las
comunicaciones desde el punto de interconexión hasta el punto de acceso
de usuario (PAU). El PAU permite delimitar la responsabilidad en el
mantenimiento de las comunicaciones entre el propietario de la vivienda y
el de la finca.
• Los operadores han de entregar al usuario las interfaces finales de
conexión de los servicios contratados (router wifi, modems, etc)

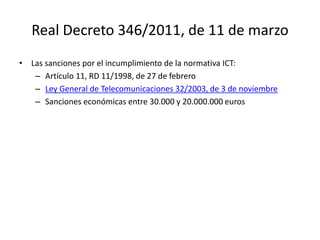

• Las sanciones por el incumplimiento de la normativa ICT:
– Artículo 11, RD 11/1998, de 27 de febrero
– Ley General de Telecomunicaciones 32/2003, de 3 de noviembre
– Sanciones económicas entre 30.000 y 20.000.000 euros

Real Decreto 346/2011 – RTV

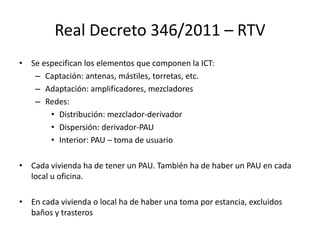

• Se especifican los elementos que componen la ICT:
– Captación: antenas, mástiles, torretas, etc.
– Adaptación: amplificadores, mezcladores
– Redes:
• Distribución: mezclador-derivador
• Dispersión: derivador-PAU
• Interior: PAU – toma de usuario
• Cada vivienda ha de tener un PAU. También ha de haber un PAU en cada
local u oficina.
• En cada vivienda o local ha de haber una toma por estancia, excluidos
baños y trasteros

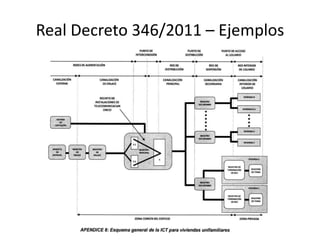

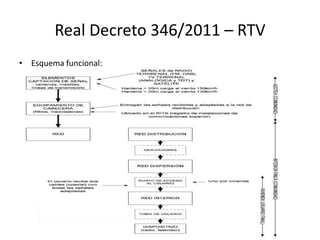

• Esquema funcional:

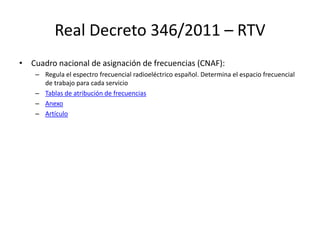

• Cuadro nacional de asignación de frecuencias (CNAF):
– Regula el espectro frecuencial radioeléctrico español. Determina el espacio frecuencial
de trabajo para cada servicio
– Tablas de atribución de frecuencias
– Anexo
– Artículo

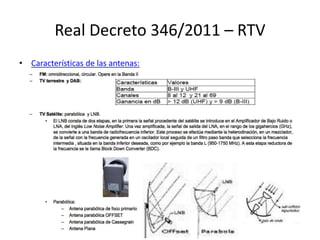

• Características de las antenas:

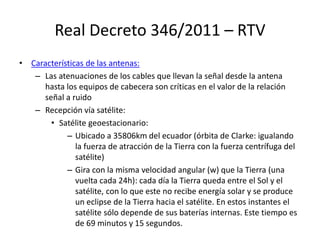

– Las atenuaciones de los cables que llevan la señal desde la antena
hasta los equipos de cabecera son críticas en el valor de la relación
señal a ruido

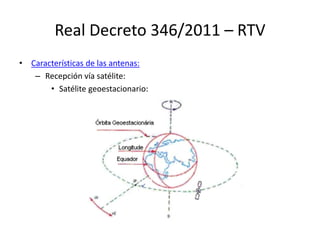

– Recepción vía satélite:
• Satélite geoestacionario:
– Ubicado a 35806km del ecuador (órbita de Clarke: igualando
la fuerza de atracción de la Tierra con la fuerza centrífuga del
satélite)
– Gira con la misma velocidad angular (w) que la Tierra (una
vuelta cada 24h): cada día la Tierra queda entre el Sol y el
satélite, con lo que este no recibe energía solar y se produce
un eclipse de la Tierra hacia el satélite. En estos instantes el
satélite sólo depende de sus baterías internas. Este tiempo es
de 69 minutos y 15 segundos.

• Satélite geoestacionario:

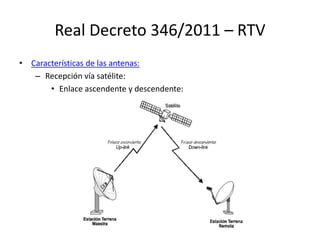

• Enlace ascendente y descendente:

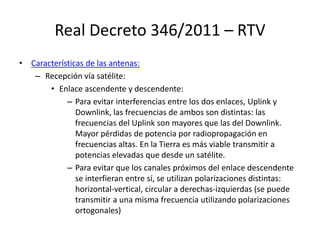

– Para evitar interferencias entre los dos enlaces, Uplink y
Downlink, las frecuencias de ambos son distintas: las
frecuencias del Uplink son mayores que las del Downlink.
Mayor pérdidas de potencia por radiopropagación en
frecuencias altas. En la Tierra es más viable transmitir a
potencias elevadas que desde un satélite.
– Para evitar que los canales próximos del enlace descendente
se interfieran entre sí, se utilizan polarizaciones distintas:
horizontal-vertical, circular a derechas-izquierdas (se puede
transmitir a una misma frecuencia utilizando polarizaciones
ortogonales)

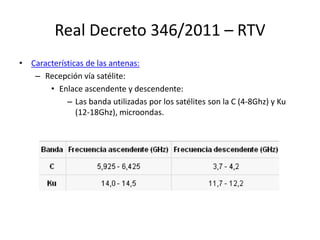

– Las banda utilizadas por los satélites son la C (4-8Ghz) y Ku
(12-18Ghz), microondas.

– No es conveniente poner muy próximos en la órbita
geoestacionaria dos satélites que funcionen en la misma
banda de frecuencias, ya que pueden interferirse. En la banda
C la distancia mínima es de dos grados, en la Ku y la Ka de un
grado. Esto limita en la práctica el número total de satélites
que puede haber en toda la órbita geoestacionaria a 180 en la
banda C y a 360 en las bandas Ku y Ka. La distribución de
bandas y espacio en la órbita geoestacionaria se realiza
mediante acuerdos internacionales
– Cada una de las bandas utilizadas en los satélites se divide en
canales.

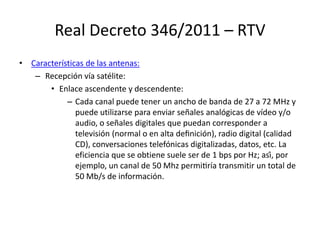

– Cada canal puede tener un ancho de banda de 27 a 72 MHz y
puede utilizarse para enviar señales analógicas de vídeo y/o
audio, o señales digitales que puedan corresponder a
televisión (normal o en alta definición), radio digital (calidad
CD), conversaciones telefónicas digitalizadas, datos, etc. La
eficiencia que se obtiene suele ser de 1 bps por Hz; así, por
ejemplo, un canal de 50 Mhz permitiría transmitir un total de
50 Mb/s de información.

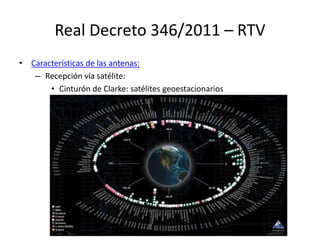

• Cinturón de Clarke: satélites geoestacionarios

• Las señales terrestre y satelital del servicio RTV se mezclan en la fase de
adaptación y se distribuyen por el mismo medio coaxial en diferentes
rangos de frecuencias.
• A cada PAU han de llegar dos cables coaxiales y en ambos se ha de poder
acceder a los servicios RTV.
• El rango de frecuencias, 5-2150Mhz, es el utilizado por los servicios RTV. Si
hay canal de retorno utiliza el rango 5-65Mhz.
• El rango de frecuencias, 195-223Mhz, es el utilizado por el servicio Digital
Audio Broadcasting (DAB)

• El rango de frecuencias, 470-862Mhz, es el utilizado por el servicio Digital
Video Broadcasting (DVB-T/T2). La banda 790-862Mhz dejará de ser
utilizada para la implantación de la generación de telefonía móvil 4G

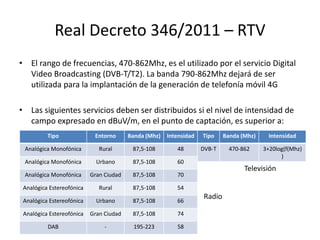

• Las siguientes servicios deben ser distribuidos si el nivel de intensidad de
campo expresado en dBuV/m, en el punto de captación, es superior a:
Tipo Entorno Banda (Mhz) Intensidad
Analógica Monofónica Rural 87,5-108 48
Analógica Monofónica Urbano 87,5-108 60
Analógica Monofónica Gran Ciudad 87,5-108 70
Analógica Estereofónica Rural 87,5-108 54
Analógica Estereofónica Urbano 87,5-108 66
Analógica Estereofónica Gran Ciudad 87,5-108 74
DAB - 195-223 58
Tipo Banda (Mhz) Intensidad
DVB-T 470-862 3+20log(f(Mhz)
)
Radio
Televisión

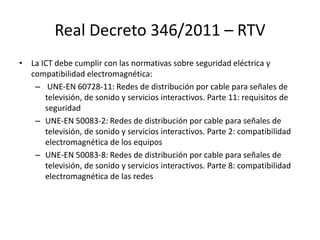

• La ICT debe cumplir con las normativas sobre seguridad eléctrica y
compatibilidad electromagnética:
– UNE-EN 60728-11: Redes de distribución por cable para señales de
televisión, de sonido y servicios interactivos. Parte 11: requisitos de
seguridad
televisión, de sonido y servicios interactivos. Parte 2: compatibilidad
electromagnética de los equipos
televisión, de sonido y servicios interactivos. Parte 8: compatibilidad
electromagnética de las redes

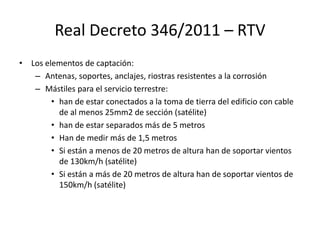

• Los elementos de captación:
– Antenas, soportes, anclajes, riostras resistentes a la corrosión
– Mástiles para el servicio terrestre:
• han de estar conectados a la toma de tierra del edificio con cable
de al menos 25mm2 de sección (satélite)
• han de estar separados más de 5 metros
• Han de medir más de 1,5 metros
• Si están a menos de 20 metros de altura han de soportar vientos
de 130km/h (satélite)
• Si están a más de 20 metros de altura han de soportar vientos de
150km/h (satélite)

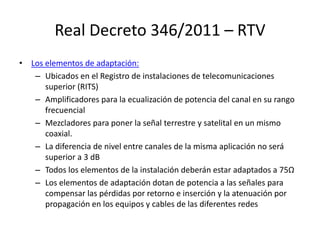

• Los elementos de adaptación:
– Ubicados en el Registro de instalaciones de telecomunicaciones
superior (RITS)
– Amplificadores para la ecualización de potencia del canal en su rango
frecuencial
– Mezcladores para poner la señal terrestre y satelital en un mismo
coaxial.
– La diferencia de nivel entre canales de la misma aplicación no será
superior a 3 dB
– Todos los elementos de la instalación deberán estar adaptados a 75Ω
– Los elementos de adaptación dotan de potencia a las señales para
compensar las pérdidas por retorno e inserción y la atenuación por
propagación en los equipos y cables de las diferentes redes

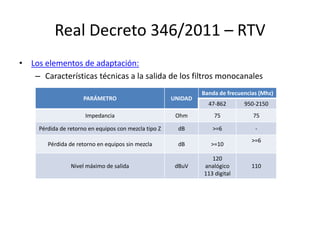

• Los elementos de adaptación:
– Características técnicas a la salida de los filtros monocanales
PARÁMETRO UNIDAD
Banda de frecuencias (Mhz)
47-862 950-2150
Impedancia Ohm 75 75
Pérdida de retorno en equipos con mezcla tipo Z dB >=6 -
Pérdida de retorno en equipos sin mezcla dB >=10
>=6
Nivel máximo de salida dBuV
120
analógico
113 digital
110

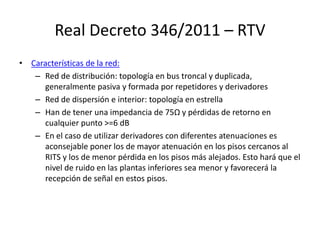

• Características de la red:
– Red de distribución: topología en bus troncal y duplicada,
generalmente pasiva y formada por repetidores y derivadores
– Red de dispersión e interior: topología en estrella
– Han de tener una impedancia de 75Ω y pérdidas de retorno en
cualquier punto >=6 dB
– En el caso de utilizar derivadores con diferentes atenuaciones es
aconsejable poner los de mayor atenuación en los pisos cercanos al
RITS y los de menor pérdida en los pisos más alejados. Esto hará que el
nivel de ruido en las plantas inferiores sea menor y favorecerá la
recepción de señal en estos pisos.

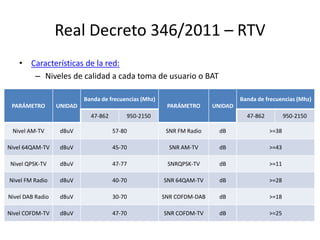

– Niveles de calidad a cada toma de usuario o BAT
PARÁMETRO UNIDAD
47-862 950-2150
Nivel AM-TV dBuV 57-80
Nivel 64QAM-TV dBuV 45-70
Nivel QPSK-TV dBuV 47-77
Nivel FM Radio dBuV 40-70
Nivel DAB Radio dBuV 30-70
Nivel COFDM-TV dBuV 47-70
PARÁMETRO UNIDAD
47-862 950-2150
SNR FM Radio dB >=38
SNR AM-TV dB >=43
SNRQPSK-TV dB >=11
SNR 64QAM-TV dB >=28
SNR COFDM-DAB dB >=18
SNR COFDM-TV dB >=25

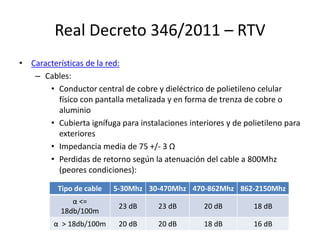

– Cables:
• Conductor central de cobre y dieléctrico de polietileno celular
físico con pantalla metalizada y en forma de trenza de cobre o
aluminio
• Cubierta ignífuga para instalaciones interiores y de polietileno para
exteriores
• Impedancia media de 75 +/- 3 Ω
• Perdidas de retorno según la atenuación del cable a 800Mhz
(peores condiciones):
Tipo de cable 5-30Mhz 30-470Mhz 470-862Mhz 862-2150Mhz
α <=
18db/100m
23 dB 23 dB 20 dB 18 dB
α > 18db/100m 20 dB 20 dB 18 dB 16 dB

Real Decreto 346/2011 – Especificaciones
técnicas mínimas de las edificaciones
• Definiciones:

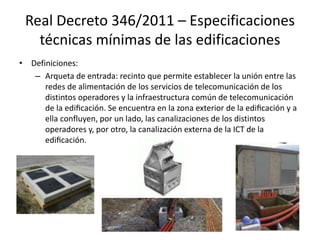

– Arqueta de entrada: recinto que permite establecer la unión entre las
redes de alimentación de los servicios de telecomunicación de los
distintos operadores y la infraestructura común de telecomunicación
de la edificación. Se encuentra en la zona exterior de la edificación y a
ella confluyen, por un lado, las canalizaciones de los distintos
operadores y, por otro, la canalización externa de la ICT de la
edificación.

• Definiciones:

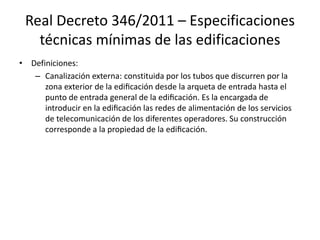

– Canalización externa: constituida por los tubos que discurren por la
zona exterior de la edificación desde la arqueta de entrada hasta el
punto de entrada general de la edificación. Es la encargada de
introducir en la edificación las redes de alimentación de los servicios
de telecomunicación de los diferentes operadores. Su construcción
corresponde a la propiedad de la edificación.

• Definiciones:

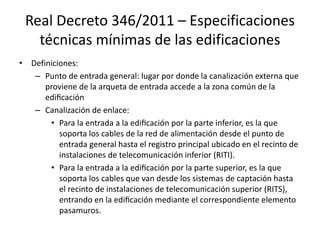

– Punto de entrada general: lugar por donde la canalización externa que
proviene de la arqueta de entrada accede a la zona común de la
edificación

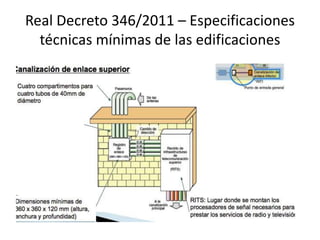

– Canalización de enlace:
• Para la entrada a la edificación por la parte inferior, es la que
soporta los cables de la red de alimentación desde el punto de
entrada general hasta el registro principal ubicado en el recinto de
instalaciones de telecomunicación inferior (RITI).
• Para la entrada a la edificación por la parte superior, es la que
soporta los cables que van desde los sistemas de captación hasta
el recinto de instalaciones de telecomunicación superior (RITS),
entrando en la edificación mediante el correspondiente elemento
pasamuros.

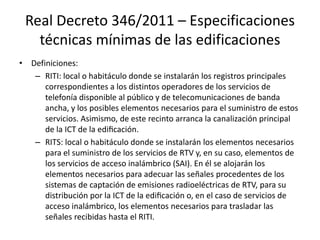

• Definiciones:
– RITI: local o habitáculo donde se instalarán los registros principales
correspondientes a los distintos operadores de los servicios de
telefonía disponible al público y de telecomunicaciones de banda
ancha, y los posibles elementos necesarios para el suministro de estos
servicios. Asimismo, de este recinto arranca la canalización principal
de la ICT de la edificación.
– RITS: local o habitáculo donde se instalarán los elementos necesarios
para el suministro de los servicios de RTV y, en su caso, elementos de
los servicios de acceso inalámbrico (SAI). En él se alojarán los
elementos necesarios para adecuar las señales procedentes de los
sistemas de captación de emisiones radioeléctricas de RTV, para su
distribución por la ICT de la edificación o, en el caso de servicios de
acceso inalámbrico, los elementos necesarios para trasladar las
señales recibidas hasta el RITI.

• Definiciones:

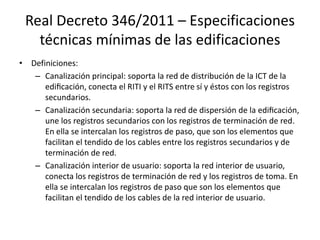

– Canalización principal: soporta la red de distribución de la ICT de la
edificación, conecta el RITI y el RITS entre sí y éstos con los registros
secundarios.
– Canalización secundaria: soporta la red de dispersión de la edificación,
une los registros secundarios con los registros de terminación de red.
En ella se intercalan los registros de paso, que son los elementos que
facilitan el tendido de los cables entre los registros secundarios y de
terminación de red.
– Canalización interior de usuario: soporta la red interior de usuario,
conecta los registros de terminación de red y los registros de toma. En
ella se intercalan los registros de paso que son los elementos que
facilitan el tendido de los cables de la red interior de usuario.

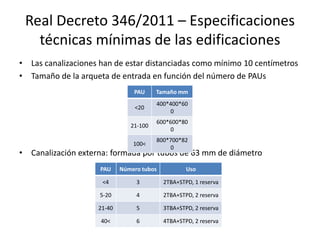

• Las canalizaciones han de estar distanciadas como mínimo 10 centímetros
• Tamaño de la arqueta de entrada en función del número de PAUs
• Canalización externa: formada por tubos de 63 mm de diámetro
PAU Tamaño mm
<20
400*400*60
0
21-100
600*600*80
0
100<
800*700*82
0
PAU Número tubos Uso
<4 3 2TBA+STPD, 1 reserva
5-20 4 2TBA+STPD, 2 reserva
21-40 5 3TBA+STPD, 2 reserva
40< 6 4TBA+STPD, 2 reserva

• La canalización de enlace inferior debería tener el mismo número de tubos
que la canalización externa.

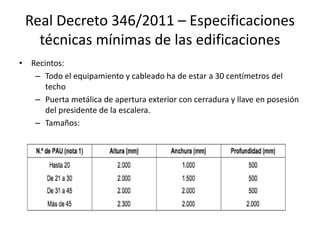

• Recintos:
– Todo el equipamiento y cableado ha de estar a 30 centímetros del
techo
– Puerta metálica de apertura exterior con cerradura y llave en posesión
del presidente de la escalera.
– Tamaños:

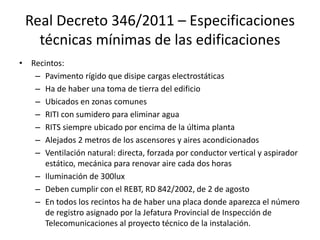

• Recintos:
– Pavimento rígido que disipe cargas electrostáticas
– Ha de haber una toma de tierra del edificio
– Ubicados en zonas comunes
– RITI con sumidero para eliminar agua
– RITS siempre ubicado por encima de la última planta
– Alejados 2 metros de los ascensores y aires acondicionados
– Ventilación natural: directa, forzada por conductor vertical y aspirador
estático, mecánica para renovar aire cada dos horas
– Iluminación de 300lux
– Deben cumplir con el REBT, RD 842/2002, de 2 de agosto
– En todos los recintos ha de haber una placa donde aparezca el número
de registro asignado por la Jefatura Provincial de Inspección de
Telecomunicaciones al proyecto técnico de la instalación.

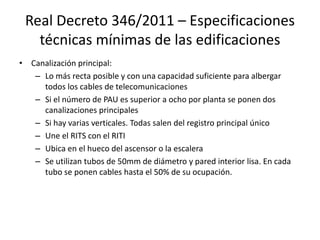

• Canalización principal:
– Lo más recta posible y con una capacidad suficiente para albergar
todos los cables de telecomunicaciones
– Si el número de PAU es superior a ocho por planta se ponen dos
canalizaciones principales
– Si hay varias verticales. Todas salen del registro principal único
– Une el RITS con el RITI
– Ubica en el hueco del ascensor o la escalera
– Se utilizan tubos de 50mm de diámetro y pared interior lisa. En cada
tubo se ponen cables hasta el 50% de su ocupación.

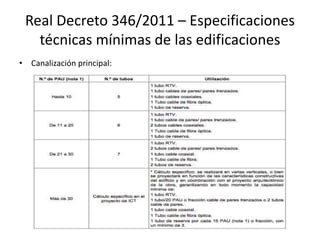

• Canalización principal:

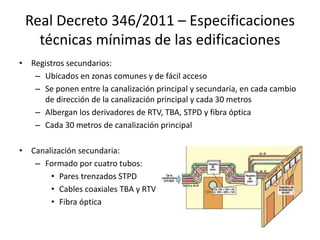

• Registros secundarios:
– Ubicados en zonas comunes y de fácil acceso
– Se ponen entre la canalización principal y secundaria, en cada cambio
de dirección de la canalización principal y cada 30 metros
– Albergan los derivadores de RTV, TBA, STPD y fibra óptica
– Cada 30 metros de canalización principal
• Canalización secundaria:
– Formado por cuatro tubos:
• Pares trenzados STPD
• Cables coaxiales TBA y RTV
• Fibra óptica

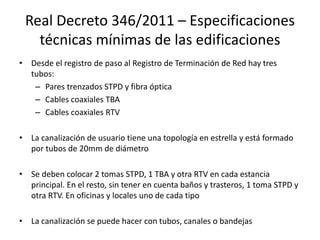

• Desde el registro de paso al Registro de Terminación de Red hay tres
tubos:
– Pares trenzados STPD y fibra óptica
– Cables coaxiales TBA
– Cables coaxiales RTV
• La canalización de usuario tiene una topología en estrella y está formado
por tubos de 20mm de diámetro
• Se deben colocar 2 tomas STPD, 1 TBA y otra RTV en cada estancia
principal. En el resto, sin tener en cuenta baños y trasteros, 1 toma STPD y
otra RTV. En oficinas y locales uno de cada tipo
• La canalización se puede hacer con tubos, canales o bandejas

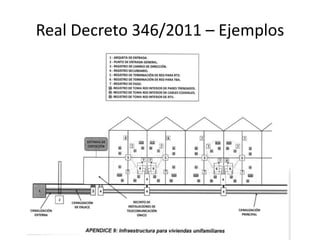

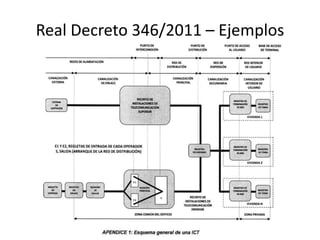

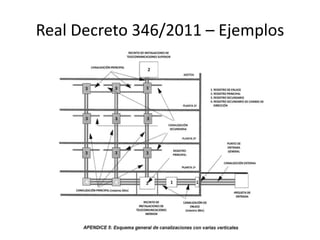

Real Decreto 346/2011 – Ejemplos

ICT Parte 1/2

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Destacado

Destacado (20)

Similar a ICT Parte 1/2

Similar a ICT Parte 1/2 (20)

Más de Francesc Perez

Más de Francesc Perez (20)

Último

Último (20)

ICT Parte 1/2
