              Ventas´   Empleados´
                09         09




              270 M€       649
Teimpo de conexión




50 Mbps !!
20 MB – HDTV
 (POR CANAL)
Velocidad de bajada medida




                               Distancia entre central y cliente en (m)




                             Los cables de cobre son un cuello de botella
A estas tecnologías que acercan la fibra óptica hasta el hogar se les
conoce por FTTx


                                          “Fiber To The Node”, (fibra
                                          hasta el nodo). Desde el nodo hasta el
                                          edificio se suele llegar con coaxial y del pie
                                          del edificio a los hogares se llega con par
                                          trenzado


                                          “Fiber To The Curb”, (fibra a
                                          menos de 300m del edificio)

                                          “Fiber To The Building”, (fibra
                                          hasta el pie del edificio). Desde el
                                          pie del edificio hasta los hogares se llega
                                          con CAT5.



                                          “Fiber To The Home”, (fibra
                                          hasta el hogar)
la fibra óptica no llega realmente al interior de la vivienda.




                             SUBCENTROS DE
                             DISTRIBUCION DE
                             COMUNICACIONES




                                                           ARQUETAS DE
                                                           TELECOMUNICACIONES,
                                                           (PIE DE LOS EDIFICIOS)
CENTRAL DE
COMUNICACIONES



             FIBRA OPTICA, (en grandes centros urbanos)                         COAXIAL
red paralela a la de energía




 señal eléctrica
       de
comunicaciones




                                 energía
                                 eléctrica
                   d min
Fibra óptica monomodo de tipo G.657 de alta resistencia y de baja
sensibilidad al doblado


           La fibra óptica es inmune a las interferencias electromagnéticas.



                       Mas ancho de banda




                                Totalmente seguro frente a electrocución




                                      Misma instalación que la del
                                      cableado de energía eléctrica

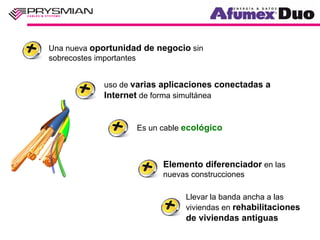

Una nueva oportunidad de negocio sin
sobrecostes importantes


            uso de varias aplicaciones conectadas a
            Internet de forma simultánea


                    Es un cable ecológico



                          Elemento diferenciador en las
                          nuevas construcciones

                                Llevar la banda ancha a las
                                viviendas en rehabilitaciones
                                de viviendas antiguas
se puede instalar tanto en edificios de obra nueva como en rehabilitación.




        Previsión de la                             Cambio de la DI *
        instalación desde la                        e instalación de la
concepción del proyecto                    conectividad necesaria.
¿Donde se instala Afumex DUO?
Pequeñas Diferencias, grandes beneficios para todos




    4

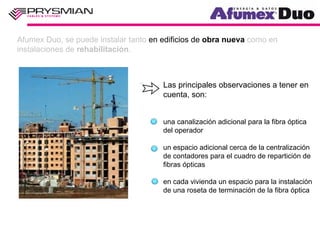

Afumex Duo, se puede instalar tanto en edificios de obra nueva como en
instalaciones de rehabilitación.



                                       Las principales observaciones a tener en
                                       cuenta, son:


                                       una canalización adicional para la fibra óptica
                                       del operador

                                       un espacio adicional cerca de la centralización
                                       de contadores para el cuadro de repartición de
                                       fibras ópticas

                                       en cada vivienda un espacio para la instalación
                                       de una roseta de terminación de la fibra óptica

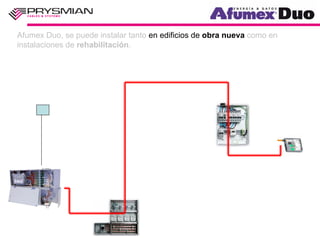

Afumex Duo, se puede instalar tanto en edificios de obra nueva como en
instalaciones de rehabilitación.
Afumex Duo, se puede instalar tanto en edificios de obra nueva como en
instalaciones de rehabilitación.
Afumex Duo, se puede instalar tanto en edificios de obra nueva como en
instalaciones de rehabilitación.


       Canalización adicional para la f.o. del operador y para el acceso final:
Afumex Duo, se puede instalar tanto en edificios de obra nueva como en
instalaciones de rehabilitación.


       Canalización adicional para la f.o. del operador y para el acceso final:
Afumex Duo, se puede instalar tanto en edificios de obra nueva como en
instalaciones de rehabilitación.


       Espacios adicionales cerca de la centralización de contadores y en cada
       vivienda:
Afumex Duo, se puede instalar tanto en edificios de obra nueva como en
instalaciones de rehabilitación.


       Espacios adicionales cerca de la centralización de contadores y en cada
       vivienda:
Afumex Duo, se puede instalar tanto en edificios de obra nueva como en
instalaciones de rehabilitación.



                                       Las principales observaciones a
                                       tener en cuenta, son los mismos que
                                       en vivienda de obra nueva, y
                                       además:

                                       en muchos casos no será necesario
                                       tener la aprobación de todos los
                                       vecinos

                                       seguir los requerimientos del REBT
MDU, módulo de cliente/operador
  Fibra óptica de la Derivacion Individual de Afumex Duo, (2 por vivienda)




            MODULO CLIENTES



                                                   Un módulo por operador
          MODULO OPERADOR 1




          MODULO OPERADOR 2




Fibra óptica de los operadores de telecomunicaciones
UTB, caja terminal de fibra óptica




Fibra óptica de la Derivacion
Individual de Afumex Duo, (2
        por vivienda)

                                     Conector de salida para
                                      f.o., (conexión de un
                                         router wifi, …..)
Prysmian afumex duo
Prysmian afumex duo

Prysmian afumex duo
