Cartografía y Visualización. Diplomado Básico en Tecnologías de Información Geográfica. Instituto de Investigaciones IFAD - Facultad de Arquitectura y Diseño. Universidad del Zulia. Geog. Nixon Molina. Maracaibo Edo. Zulia. Venezuela. Sep. 2011
1. Diplomado Básico en Tecnologías de Información Geográfica
República
Bolivariana de
Venezuela
La Universidad
del Zulia
Facultad de Arquitectura
y Diseño
Instituto de
Investigaciones
Sección Sistemas de
Información
Unidad de Geomàtica
IFAD - Diplomados
2. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 2

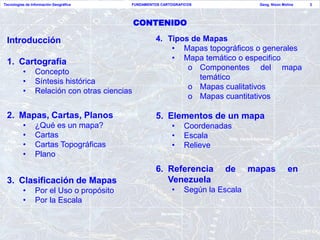

CONTENIDO

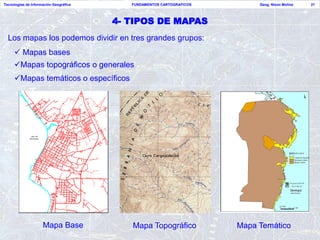

Introducción 4. Tipos de Mapas

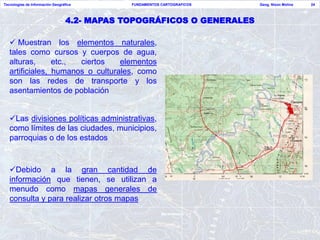

• Mapas topográficos o generales
• Mapa temático o especifico
1. Cartografía
o Componentes del mapa
• Concepto
temático
• Síntesis histórica

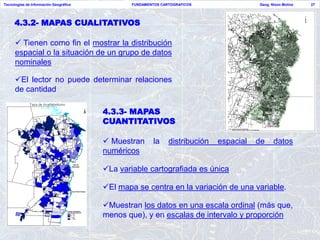

o Mapas cualitativos
• Relación con otras ciencias
o Mapas cuantitativos

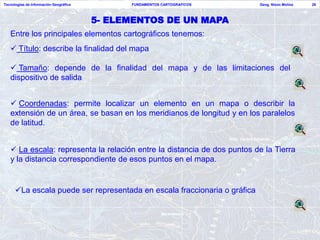

2. Mapas, Cartas, Planos 5. Elementos de un mapa
• ¿Qué es un mapa? • Coordenadas
• Cartas • Escala
• Cartas Topográficas • Relieve

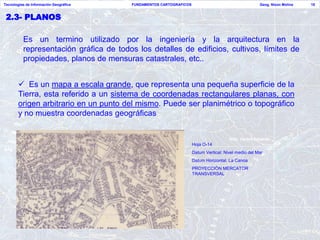

• Plano

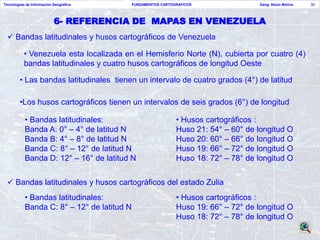

6. Referencia de mapas en

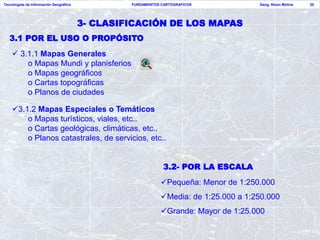

3. Clasificación de Mapas Venezuela
• Por el Uso o propósito • Según la Escala
• Por la Escala
3. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 3

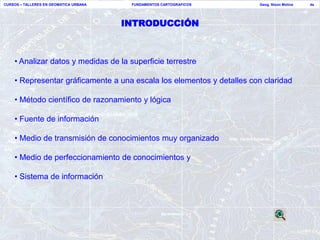

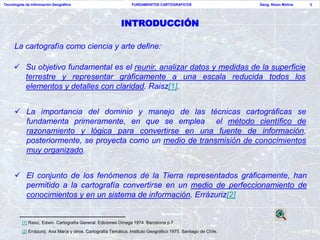

INTRODUCCIÓN
La cartografía como ciencia y arte define:
Su objetivo fundamental es el reunir, analizar datos y medidas de la superficie
terrestre y representar gráficamente a una escala reducida todos los
elementos y detalles con claridad. Raisz[1].
La importancia del dominio y manejo de las técnicas cartográficas se
fundamenta primeramente, en que se emplea el método científico de
razonamiento y lógica para convertirse en una fuente de información,
posteriormente, se proyecta como un medio de transmisión de conocimientos
muy organizado.
El conjunto de los fenómenos de la Tierra representados gráficamente, han
permitido a la cartografía convertirse en un medio de perfeccionamiento de
conocimientos y en un sistema de información. Errázuriz[2]
[1] Raisz, Edwin. Cartografía General. Ediciones Omega 1974. Barcelona p.7
[2] Errázuriz, Ana María y otros. Cartografía Temática. Instituto Geográfico 1975. Santiago de Chile.
4. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 4

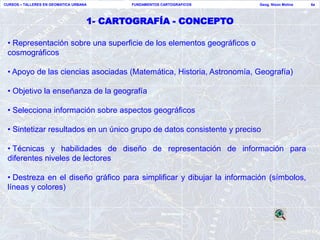

1- CARTOGRAFÍA - CONCEPTO
Arte o ciencia que permite representar sobre una superficie, los elementos
geográficos o cosmográficos que nos rodean
Es la disciplina que estudia cómo representar los elementos geográficos en
cartas o mapas considerando todos los procesos y ciencias asociadas
Tienen por objetivo principal la enseñanza de la geografía
Requiere encontrar y seleccionar información sobre diferentes aspectos de
la geografía para sintetizar los resultados en un único grupo de datos
consistente y preciso.
5. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 5

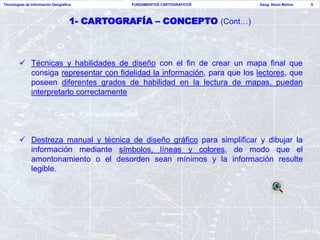

1- CARTOGRAFÍA – CONCEPTO (Cont…)
Técnicas y habilidades de diseño con el fin de crear un mapa final que
consiga representar con fidelidad la información, para que los lectores, que
poseen diferentes grados de habilidad en la lectura de mapas, puedan
interpretarlo correctamente
Destreza manual y técnica de diseño gráfico para simplificar y dibujar la
información mediante símbolos, líneas y colores, de modo que el
amontonamiento o el desorden sean mínimos y la información resulte
legible.
6. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 6

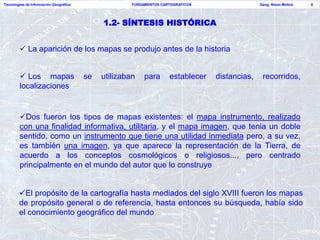

1.2- SÍNTESIS HISTÓRICA
La aparición de los mapas se produjo antes de la historia
Los mapas se utilizaban para establecer distancias, recorridos,
localizaciones
Dos fueron los tipos de mapas existentes: el mapa instrumento, realizado
con una finalidad informativa, utilitaria, y el mapa imagen, que tenia un doble
sentido, como un instrumento que tiene una utilidad inmediata pero, a su vez,
es también una imagen, ya que aparece la representación de la Tierra, de
acuerdo a los conceptos cosmológicos o religiosos..., pero centrado
principalmente en el mundo del autor que lo construye
El propósito de la cartografía hasta mediados del siglo XVIII fueron los mapas
de propósito general o de referencia, hasta entonces su búsqueda, había sido
el conocimiento geográfico del mundo
7. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 7

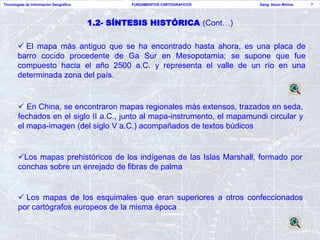

1.2- SÍNTESIS HISTÓRICA (Cont…)
El mapa más antiguo que se ha encontrado hasta ahora, es una placa de
barro cocido procedente de Ga Sur en Mesopotamia; se supone que fue
compuesto hacia el año 2500 a.C. y representa el valle de un río en una
determinada zona del país.
En China, se encontraron mapas regionales más extensos, trazados en seda,
fechados en el siglo II a.C., junto al mapa-instrumento, el mapamundi circular y
el mapa-imagen (del siglo V a.C.) acompañados de textos búdicos
Los mapas prehistóricos de los indígenas de las Islas Marshall, formado por
conchas sobre un enrejado de fibras de palma
Los mapas de los esquimales que eran superiores a otros confeccionados
por cartógrafos europeos de la misma época
8. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 8

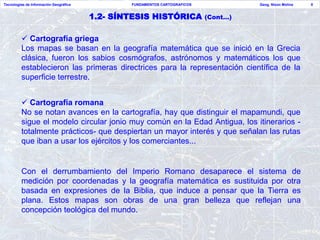

1.2- SÍNTESIS HISTÓRICA (Cont…)
Cartografía griega
Los mapas se basan en la geografía matemática que se inició en la Grecia
clásica, fueron los sabios cosmógrafos, astrónomos y matemáticos los que
establecieron las primeras directrices para la representación científica de la
superficie terrestre.
Cartografía romana
No se notan avances en la cartografía, hay que distinguir el mapamundi, que
sigue el modelo circular jonio muy común en la Edad Antigua, los itinerarios -
totalmente prácticos- que despiertan un mayor interés y que señalan las rutas
que iban a usar los ejércitos y los comerciantes...
Con el derrumbamiento del Imperio Romano desaparece el sistema de
medición por coordenadas y la geografía matemática es sustituida por otra
basada en expresiones de la Biblia, que induce a pensar que la Tierra es
plana. Estos mapas son obras de una gran belleza que reflejan una
concepción teológica del mundo.
9. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 9
1.2- SÍNTESIS HISTÓRICA (Cont…)

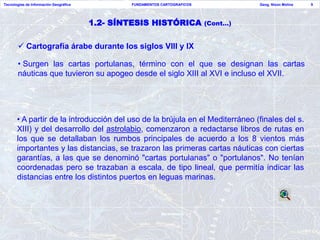

Cartografía árabe durante los siglos VIII y IX

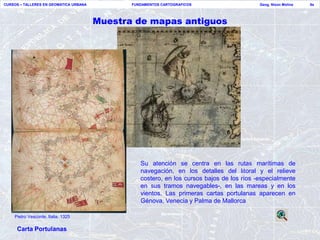

• Surgen las cartas portulanas, término con el que se designan las cartas
náuticas que tuvieron su apogeo desde el siglo XIII al XVI e incluso el XVII.
• A partir de la introducción del uso de la brújula en el Mediterráneo (finales del s.

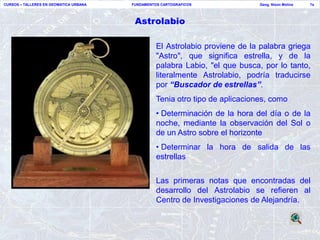

XIII) y del desarrollo del astrolabio, comenzaron a redactarse libros de rutas en
los que se detallaban los rumbos principales de acuerdo a los 8 vientos más
importantes y las distancias, se trazaron las primeras cartas náuticas con ciertas
garantías, a las que se denominó "cartas portulanas" o "portulanos". No tenían
coordenadas pero se trazaban a escala, de tipo lineal, que permitía indicar las
distancias entre los distintos puertos en leguas marinas.
10. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 10

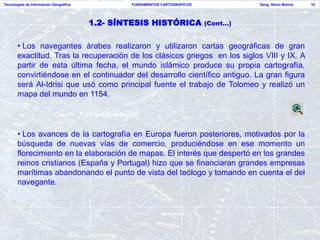

1.2- SÍNTESIS HISTÓRICA (Cont…)
• Los navegantes árabes realizaron y utilizaron cartas geográficas de gran
exactitud. Tras la recuperación de los clásicos griegos en los siglos VIII y IX. A
partir de esta última fecha, el mundo islámico produce su propia cartografía,
convirtiéndose en el continuador del desarrollo científico antiguo. La gran figura

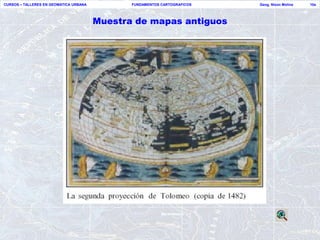

será Al-Idrisi que usó como principal fuente el trabajo de Tolomeo y realizó un
mapa del mundo en 1154.
• Los avances de la cartografía en Europa fueron posteriores, motivados por la
búsqueda de nuevas vías de comercio, produciéndose en ese momento un
florecimiento en la elaboración de mapas. El interés que despertó en los grandes
reinos cristianos (España y Portugal) hizo que se financiaran grandes empresas
marítimas abandonando el punto de vista del teólogo y tomando en cuenta el del
navegante.
11. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 11

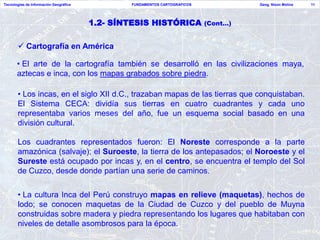

1.2- SÍNTESIS HISTÓRICA (Cont…)
Cartografía en América
• El arte de la cartografía también se desarrolló en las civilizaciones maya,
aztecas e inca, con los mapas grabados sobre piedra.
• Los incas, en el siglo XII d.C., trazaban mapas de las tierras que conquistaban.
El Sistema CECA: dividía sus tierras en cuatro cuadrantes y cada uno
representaba varios meses del año, fue un esquema social basado en una
división cultural.
Los cuadrantes representados fueron: El Noreste corresponde a la parte
amazónica (salvaje); el Suroeste, la tierra de los antepasados; el Noroeste y el
Sureste está ocupado por incas y, en el centro, se encuentra el templo del Sol
de Cuzco, desde donde partían una serie de caminos.
• La cultura Inca del Perú construyo mapas en relieve (maquetas), hechos de
lodo; se conocen maquetas de la Ciudad de Cuzco y del pueblo de Muyna
construidas sobre madera y piedra representando los lugares que habitaban con
niveles de detalle asombrosos para la época.
12. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 12

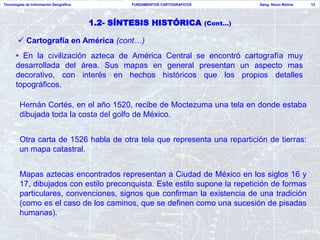

1.2- SÍNTESIS HISTÓRICA (Cont…)
Cartografía en América (cont…)
• En la civilización azteca de América Central se encontró cartografía muy
desarrollada del área. Sus mapas en general presentan un aspecto mas
decorativo, con interés en hechos históricos que los propios detalles
topográficos.
Hernán Cortés, en el año 1520, recibe de Moctezuma una tela en donde estaba
dibujada toda la costa del golfo de México.
Otra carta de 1526 habla de otra tela que representa una repartición de tierras:
un mapa catastral.
Mapas aztecas encontrados representan a Ciudad de México en los siglos 16 y
17, dibujados con estilo preconquista. Este estilo supone la repetición de formas
particulares, convenciones, signos que confirman la existencia de una tradición
(como es el caso de los caminos, que se definen como una sucesión de pisadas
humanas).
13. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 13

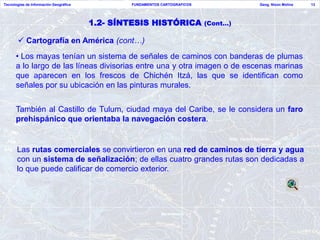

1.2- SÍNTESIS HISTÓRICA (Cont…)
Cartografía en América (cont…)
• Los mayas tenían un sistema de señales de caminos con banderas de plumas
a lo largo de las líneas divisorias entre una y otra imagen o de escenas marinas
que aparecen en los frescos de Chichén Itzá, las que se identifican como
señales por su ubicación en las pinturas murales.
También al Castillo de Tulum, ciudad maya del Caribe, se le considera un faro
prehispánico que orientaba la navegación costera.
Las rutas comerciales se convirtieron en una red de caminos de tierra y agua
con un sistema de señalización; de ellas cuatro grandes rutas son dedicadas a
lo que puede calificar de comercio exterior.
14. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 14

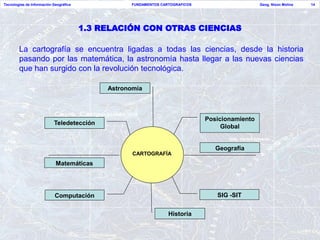

1.3 RELACIÓN CON OTRAS CIENCIAS
La cartografía se encuentra ligadas a todas las ciencias, desde la historia
pasando por las matemática, la astronomía hasta llegar a las nuevas ciencias
que han surgido con la revolución tecnológica.
Astronomía
Posicionamiento
Teledetección
Global
Geografía
CARTOGRAFÍA
Matemáticas
Computación SIG -SIT
Historia
15. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 15

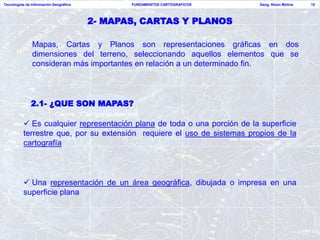

2- MAPAS, CARTAS Y PLANOS
Mapas, Cartas y Planos son representaciones gráficas en dos
dimensiones del terreno, seleccionando aquellos elementos que se
consideran más importantes en relación a un determinado fin.
2.1- ¿QUE SON MAPAS?
Es cualquier representación plana de toda o una porción de la superficie
terrestre que, por su extensión requiere el uso de sistemas propios de la
cartografía
Una representación de un área geográfica, dibujada o impresa en una
superficie plana
16. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 16

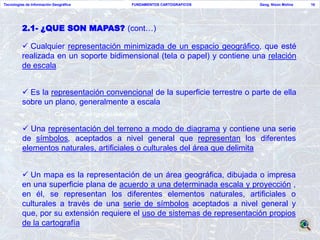

2.1- ¿QUE SON MAPAS? (cont…)
Cualquier representación minimizada de un espacio geográfico, que esté
realizada en un soporte bidimensional (tela o papel) y contiene una relación
de escala
Es la representación convencional de la superficie terrestre o parte de ella
sobre un plano, generalmente a escala
Una representación del terreno a modo de diagrama y contiene una serie
de símbolos, aceptados a nivel general que representan los diferentes
elementos naturales, artificiales o culturales del área que delimita
Un mapa es la representación de un área geográfica, dibujada o impresa
en una superficie plana de acuerdo a una determinada escala y proyección ,
en él, se representan los diferentes elementos naturales, artificiales o
culturales a través de una serie de símbolos aceptados a nivel general y
que, por su extensión requiere el uso de sistemas de representación propios
de la cartografía
17. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 17

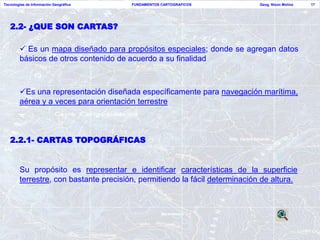

2.2- ¿QUE SON CARTAS?
Es un mapa diseñado para propósitos especiales; donde se agregan datos
básicos de otros contenido de acuerdo a su finalidad
Es una representación diseñada específicamente para navegación marítima,
aérea y a veces para orientación terrestre
2.2.1- CARTAS TOPOGRÁFICAS
Su propósito es representar e identificar características de la superficie
terrestre, con bastante precisión, permitiendo la fácil determinación de altura.
18. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 18
2.3- PLANOS
Es un termino utilizado por la ingeniería y la arquitectura en la
representación gráfica de todos los detalles de edificios, cultivos, límites de
propiedades, planos de mensuras catastrales, etc..
Es un mapa a escala grande, que representa una pequeña superficie de la
Tierra, esta referido a un sistema de coordenadas rectangulares planas, con
origen arbitrario en un punto del mismo. Puede ser planimétrico o topográfico
y no muestra coordenadas geográficas
Hoja O-14
Datum Vertical: Nivel medio del Mar
Datum Horizontal: La Canoa
PROYECCIÓN MERCATOR
TRANSVERSAL
19. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 19
2.4- CROQUIS
Es un dibujo que, hecho del natural o a partir de un mapa topográfico o una
fotografía, presenta, de forma sencilla y esquemática, paisajes o fenómenos
(Pavón i Besalú, 1999),
20. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 20
3- CLASIFICACIÓN DE LOS MAPAS
3.1 POR EL USO O PROPÓSITO
3.1.1 Mapas Generales

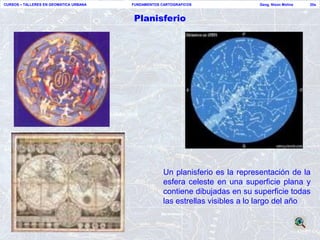

o Mapas Mundi y planisferios
o Mapas geográficos
o Cartas topográficas
o Planos de ciudades
3.1.2 Mapas Especiales o Temáticos
o Mapas turísticos, viales, etc..
o Cartas geológicas, climáticas, etc..
o Planos catastrales, de servicios, etc..
3.2- POR LA ESCALA
Pequeña: Menor de 1:250.000
Media: de 1:25.000 a 1:250.000
Grande: Mayor de 1:25.000
21. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 21
4- TIPOS DE MAPAS
Los mapas los podemos dividir en tres grandes grupos:
Mapas bases
Mapas topográficos o generales
Mapas temáticos o específicos
Lago de
Maracaibo
Mapa Base Mapa Topográfico Mapa Temático
22. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 22
4.1- MAPAS BASE
Es una representación más o menos
condensada del área de trabajo, cuyo
objeto es la referenciación geográfica
Proporciona información espacial sobre
la cual referenciar el contenido temático.
Lago de
Maracaibo
El mapa base tiene que ser funcional, el
tema, el propósito y la escala del mapa
final juegan un importante papel a este
respecto.
Contiene todos aquellos elementos
geográficos repetitivos en la elaboración
cartográfica final, ejemplo:
• Límites Político territoriales
• Vialidad más importante
• Centros Poblados
• Toponimia
• Cursos de agua Mapa Base
23. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 23

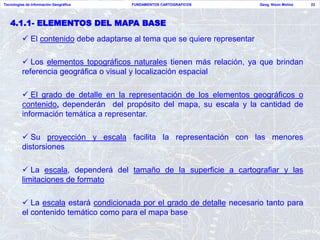

4.1.1- ELEMENTOS DEL MAPA BASE
El contenido debe adaptarse al tema que se quiere representar
Los elementos topográficos naturales tienen más relación, ya que brindan
referencia geográfica o visual y localización espacial
El grado de detalle en la representación de los elementos geográficos o
contenido, dependerán del propósito del mapa, su escala y la cantidad de
información temática a representar.
Su proyección y escala facilita la representación con las menores
distorsiones
La escala, dependerá del tamaño de la superficie a cartografiar y las
limitaciones de formato
La escala estará condicionada por el grado de detalle necesario tanto para
el contenido temático como para el mapa base
24. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 24
4.2- MAPAS TOPOGRÁFICOS O GENERALES
Muestran los elementos naturales,
tales como cursos y cuerpos de agua,
alturas, etc., ciertos elementos
artificiales, humanos o culturales, como
son las redes de transporte y los
asentamientos de población
Las divisiones políticas administrativas,
como límites de las ciudades, municipios,
parroquias o de los estados
Debido a la gran cantidad de
información que tienen, se utilizan a
menudo como mapas generales de
consulta y para realizar otros mapas
25. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 25

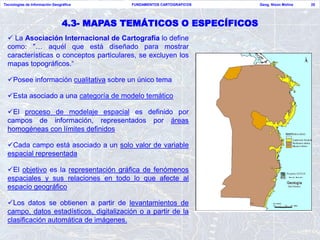

4.3- MAPAS TEMÁTICOS O ESPECÍFICOS
La Asociación Internacional de Cartografía lo define
como: "… aquél que está diseñado para mostrar
características o conceptos particulares, se excluyen los
mapas topográficos.“
Posee información cualitativa sobre un único tema
Esta asociado a una categoría de modelo temático
El proceso de modelaje espacial es definido por
campos de información, representados por áreas
homogéneas con límites definidos
Cada campo está asociado a un solo valor de variable
espacial representada
El objetivo es la representación gráfica de fenómenos
espaciales y sus relaciones en todo lo que afecte al
espacio geográfico
Los datos se obtienen a partir de levantamientos de
campo, datos estadísticos, digitalización o a partir de la
clasificación automática de imágenes.
27. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 27

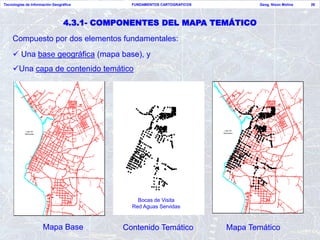

4.3.2- MAPAS CUALITATIVOS
Tienen como fin el mostrar la distribución
espacial o la situación de un grupo de datos
nominales
El lector no puede determinar relaciones
de cantidad
4.3.3- MAPAS
CUANTITATIVOS
Muestran la distribución espacial de datos
numéricos
La variable cartografiada es única
El mapa se centra en la variación de una variable.
Muestran los datos en una escala ordinal (más que,
menos que), y en escalas de intervalo y proporción
28. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 28

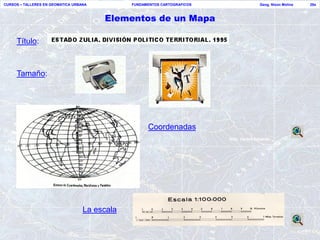

5- ELEMENTOS DE UN MAPA
Entre los principales elementos cartográficos tenemos:
Título: describe la finalidad del mapa
Tamaño: depende de la finalidad del mapa y de las limitaciones del
dispositivo de salida
Coordenadas: permite localizar un elemento en un mapa o describir la
extensión de un área, se basan en los meridianos de longitud y en los paralelos
de latitud.
La escala: representa la relación entre la distancia de dos puntos de la Tierra
y la distancia correspondiente de esos puntos en el mapa.
La escala puede ser representada en escala fraccionaria o gráfica
29. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 29

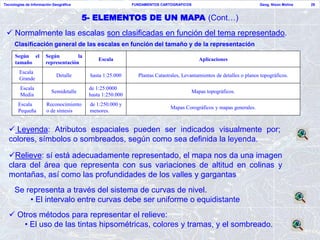

5- ELEMENTOS DE UN MAPA (Cont…)
Normalmente las escalas son clasificadas en función del tema representado.
Clasificación general de las escalas en función del tamaño y de la representación
Según el Según la
Escala Aplicaciones
tamaño representación
Escala
Detalle hasta 1:25.000 Plantas Catastrales, Levantamientos de detalles o planos topográficos.
Grande
Escala de 1:25:0000
Semidetalle Mapas topográficos.
Media hasta 1:250.000
Escala Reconocimiento de 1:250.000 y
Mapas Corográficos y mapas generales.
Pequeña o de síntesis menores.

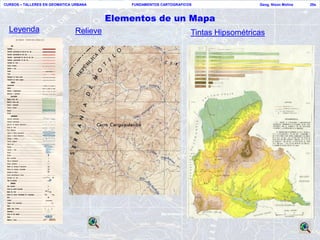

Leyenda: Atributos espaciales pueden ser indicados visualmente por;
colores, símbolos o sombreados, según como sea definida la leyenda.
Relieve: sí está adecuadamente representado, el mapa nos da una imagen
clara del área que representa con sus variaciones de altitud en colinas y
montañas, así como las profundidades de los valles y gargantas
Se representa a través del sistema de curvas de nivel.
• El intervalo entre curvas debe ser uniforme o equidistante
Otros métodos para representar el relieve:
• El uso de las tintas hipsométricas, colores y tramas, y el sombreado.
30. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 30

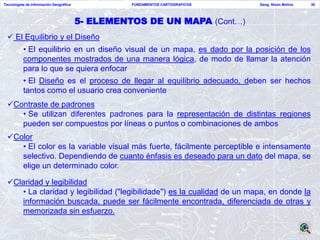

5- ELEMENTOS DE UN MAPA (Cont…)
El Equilibrio y el Diseño
• El equilibrio en un diseño visual de un mapa, es dado por la posición de los
componentes mostrados de una manera lógica, de modo de llamar la atención
para lo que se quiera enfocar
• El Diseño es el proceso de llegar al equilibrio adecuado, deben ser hechos
tantos como el usuario crea conveniente
Contraste de padrones
• Se utilizan diferentes padrones para la representación de distintas regiones
pueden ser compuestos por líneas o puntos o combinaciones de ambos
Color
• El color es la variable visual más fuerte, fácilmente perceptible e intensamente
selectivo. Dependiendo de cuanto énfasis es deseado para un dato del mapa, se
elige un determinado color.
Claridad y legibilidad
• La claridad y legibilidad ("legibilidade") es la cualidad de un mapa, en donde la
información buscada, puede ser fácilmente encontrada, diferenciada de otras y
memorizada sin esfuerzo.
31. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 31
6- REFERENCIA DE MAPAS EN VENEZUELA
Bandas latitudinales y husos cartográficos de Venezuela
• Venezuela esta localizada en el Hemisferio Norte (N), cubierta por cuatro (4)
bandas latitudinales y cuatro husos cartográficos de longitud Oeste
• Las bandas latitudinales tienen un intervalo de cuatro grados (4°) de latitud
•Los husos cartográficos tienen un intervalos de seis grados (6°) de longitud
• Bandas latitudinales: • Husos cartográficos :
Banda A: 0° – 4° de latitud N Huso 21: 54° – 60° de longitud O
Banda B: 4° – 8° de latitud N Huso 20: 60° – 66° de longitud O
Banda C: 8° – 12° de latitud N Huso 19: 66° – 72° de longitud O
Banda D: 12° – 16° de latitud N Huso 18: 72° – 78° de longitud O
Bandas latitudinales y husos cartográficos del estado Zulia
• Bandas latitudinales: • Husos cartográficos :
Banda C: 8° – 12° de latitud N Huso 19: 66° – 72° de longitud O
Huso 18: 72° – 78° de longitud O
32. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 31a

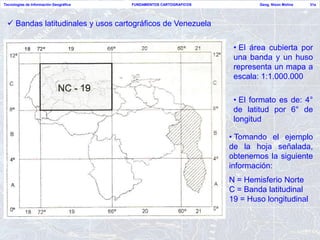

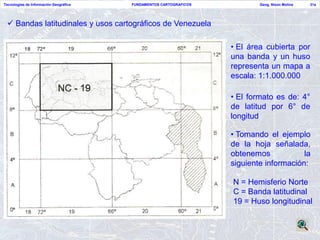

Bandas latitudinales y usos cartográficos de Venezuela
• El área cubierta por
una banda y un huso
representa un mapa a
escala: 1:1.000.000
• El formato es de: 4°
de latitud por 6° de
longitud
• Tomando el ejemplo
de la hoja señalada,
obtenemos la siguiente
información:
N = Hemisferio Norte
C = Banda latitudinal
19 = Huso longitudinal
33. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 32

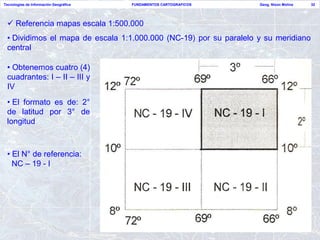

Referencia mapas escala 1:500.000
• Dividimos el mapa de escala 1:1.000.000 (NC-19) por su paralelo y su meridiano
central
• Obtenemos cuatro (4)
cuadrantes: I – II – III y
IV
• El formato es de: 2°
de latitud por 3° de
longitud
• El N° de referencia:
NC – 19 - I
34. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 33

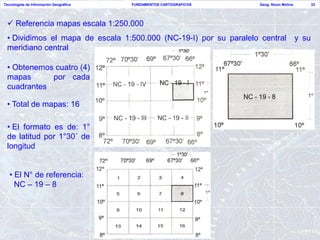

Referencia mapas escala 1:250.000
• Dividimos el mapa de escala 1:500.000 (NC-19-I) por su paralelo central y su
meridiano central
• Obtenemos cuatro (4)
mapas por cada
cuadrantes
• Total de mapas: 16
• El formato es de: 1°
de latitud por 1°30´ de
longitud
• El N° de referencia:
NC – 19 – 8
35. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 34

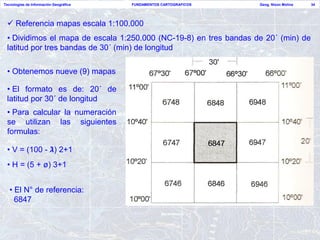

Referencia mapas escala 1:100.000
• Dividimos el mapa de escala 1:250.000 (NC-19-8) en tres bandas de 20´ (min) de
latitud por tres bandas de 30´ (min) de longitud
• Obtenemos nueve (9) mapas
• El formato es de: 20´ de
latitud por 30´ de longitud
• Para calcular la numeración
se utilizan las siguientes
formulas:
• V = (100 - 1+2 )גּ
• H = (5 + ø) 3+1
• El N° de referencia:
6847
36. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 35

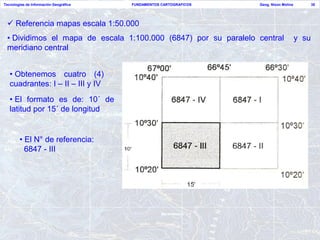

Referencia mapas escala 1:50.000
• Dividimos el mapa de escala 1:100.000 (6847) por su paralelo central y su
meridiano central
• Obtenemos cuatro (4)
cuadrantes: I – II – III y IV
• El formato es de: 10´ de
latitud por 15´ de longitud
• El N° de referencia:
6847 - III
37. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 36

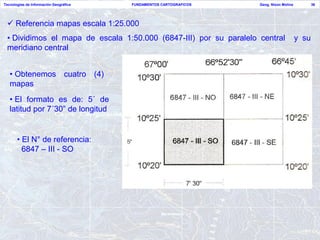

Referencia mapas escala 1:25.000
• Dividimos el mapa de escala 1:50.000 (6847-III) por su paralelo central y su
meridiano central
• Obtenemos cuatro (4)
mapas
• El formato es de: 5´ de
latitud por 7´30” de longitud
• El N° de referencia:
6847 – III - SO
39. CURSOS – TALLERES EN GEOMATICA URBANA FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 4a
INTRODUCCIÓN
• Analizar datos y medidas de la superficie terrestre
• Representar gráficamente a una escala los elementos y detalles con claridad
• Método científico de razonamiento y lógica
• Fuente de información
• Medio de transmisión de conocimientos muy organizado
• Medio de perfeccionamiento de conocimientos y
• Sistema de información
40. CURSOS – TALLERES EN GEOMATICA URBANA FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 6a
1- CARTOGRAFÍA - CONCEPTO
• Representación sobre una superficie de los elementos geográficos o
cosmográficos
• Apoyo de las ciencias asociadas (Matemática, Historia, Astronomía, Geografía)
• Objetivo la enseñanza de la geografía
• Selecciona información sobre aspectos geográficos
• Sintetizar resultados en un único grupo de datos consistente y preciso
• Técnicas y habilidades de diseño de representación de información para
diferentes niveles de lectores
• Destreza en el diseño gráfico para simplificar y dibujar la información (símbolos,
líneas y colores)
41. CURSOS – TALLERES EN GEOMATICA URBANA FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 7a

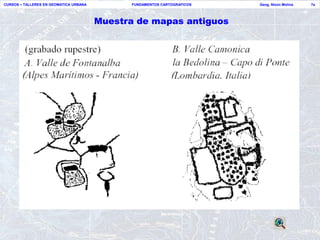

Muestra de mapas antiguos
42. CURSOS – TALLERES EN GEOMATICA URBANA FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 7a

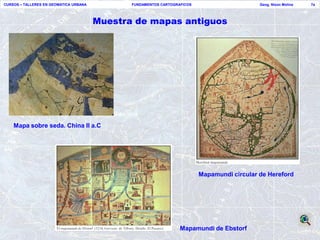

Muestra de mapas antiguos
Mapa sobre seda. China II a.C
Mapamundi circular de Hereford
Mapamundi de Ebstorf
43. CURSOS – TALLERES EN GEOMATICA URBANA FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 9a
Muestra de mapas antiguos
Su atención se centra en las rutas marítimas de
navegación, en los detalles del litoral y el relieve
costero, en los cursos bajos de los ríos -especialmente
en sus tramos navegables-, en las mareas y en los
vientos. Las primeras cartas portulanas aparecen en
Génova, Venecia y Palma de Mallorca
Pietro Vesconte, Italia. 1325
Carta Portulanas
44. CURSOS – TALLERES EN GEOMATICA URBANA FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 7a
Astrolabio
El Astrolabio proviene de la palabra griega
"Astro", que significa estrella, y de la
palabra Labio, "el que busca, por lo tanto,
literalmente Astrolabio, podría traducirse
por “Buscador de estrellas”.
Tenia otro tipo de aplicaciones, como
• Determinación de la hora del día o de la
noche, mediante la observación del Sol o
de un Astro sobre el horizonte
• Determinar la hora de salida de las
estrellas
Las primeras notas que encontradas del
desarrollo del Astrolabio se refieren al
Centro de Investigaciones de Alejandría.
45. CURSOS – TALLERES EN GEOMATICA URBANA FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 10a
Muestra de mapas antiguos
46. CURSOS – TALLERES EN GEOMATICA URBANA FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 7a
Muestra de mapas antiguos
Piedra del Sol – Calendario Mapa Maya - Mapa de los cuartos / 8
Azteca particiones del cosmos en torno del
Árbol del Mundo
Grabado localizando los templo del
sol, la luna - Incas
47. CURSOS – TALLERES EN GEOMATICA URBANA FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 16a

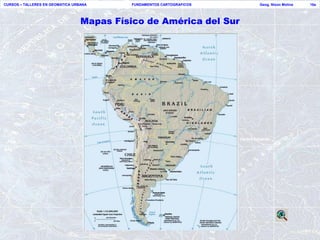

Mapas Físico de América del Sur
48. CURSOS – TALLERES EN GEOMATICA URBANA FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 17a
Cartas
Carta Topográfica
Cartas de Navegación
Carta Esc. 1:100.000
49. CURSOS – TALLERES EN GEOMATICA URBANA FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 20a
Planisferio
Un planisferio es la representación de la
esfera celeste en una superficie plana y
contiene dibujadas en su superficie todas
las estrellas visibles a lo largo del año
50. CURSOS – TALLERES EN GEOMATICA URBANA FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 28a
Elementos de un Mapa
Título:
Tamaño:
Coordenadas
La escala
51. CURSOS – TALLERES EN GEOMATICA URBANA FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 29a
Elementos de un Mapa
Leyenda Relieve Tintas Hipsométricas
53. Tecnologías de Información Geográfica FUNDAMENTOS CARTOGRAFICOS Geog. Nixon Molina 31a
Bandas latitudinales y usos cartográficos de Venezuela
• El área cubierta por
una banda y un huso
representa un mapa a
escala: 1:1.000.000
• El formato es de: 4°
de latitud por 6° de
longitud
• Tomando el ejemplo
de la hoja señalada,
obtenemos la
siguiente información:
N = Hemisferio Norte
C = Banda latitudinal
19 = Huso longitudinal
