El documento describe los pasos para crear un mapa temático de uso de suelos, incluyendo definir la idea, planificar la recolección de datos desde varias fuentes, analizar fotos aéreas, realizar un inventario de suelos en el campo, analizar muestras en laboratorio, clasificar los suelos, y diseñar el mapa usando colores y símbolos. También discute diferentes tipos de cartografía temática urbana como mapas de servicios, catastros y población.

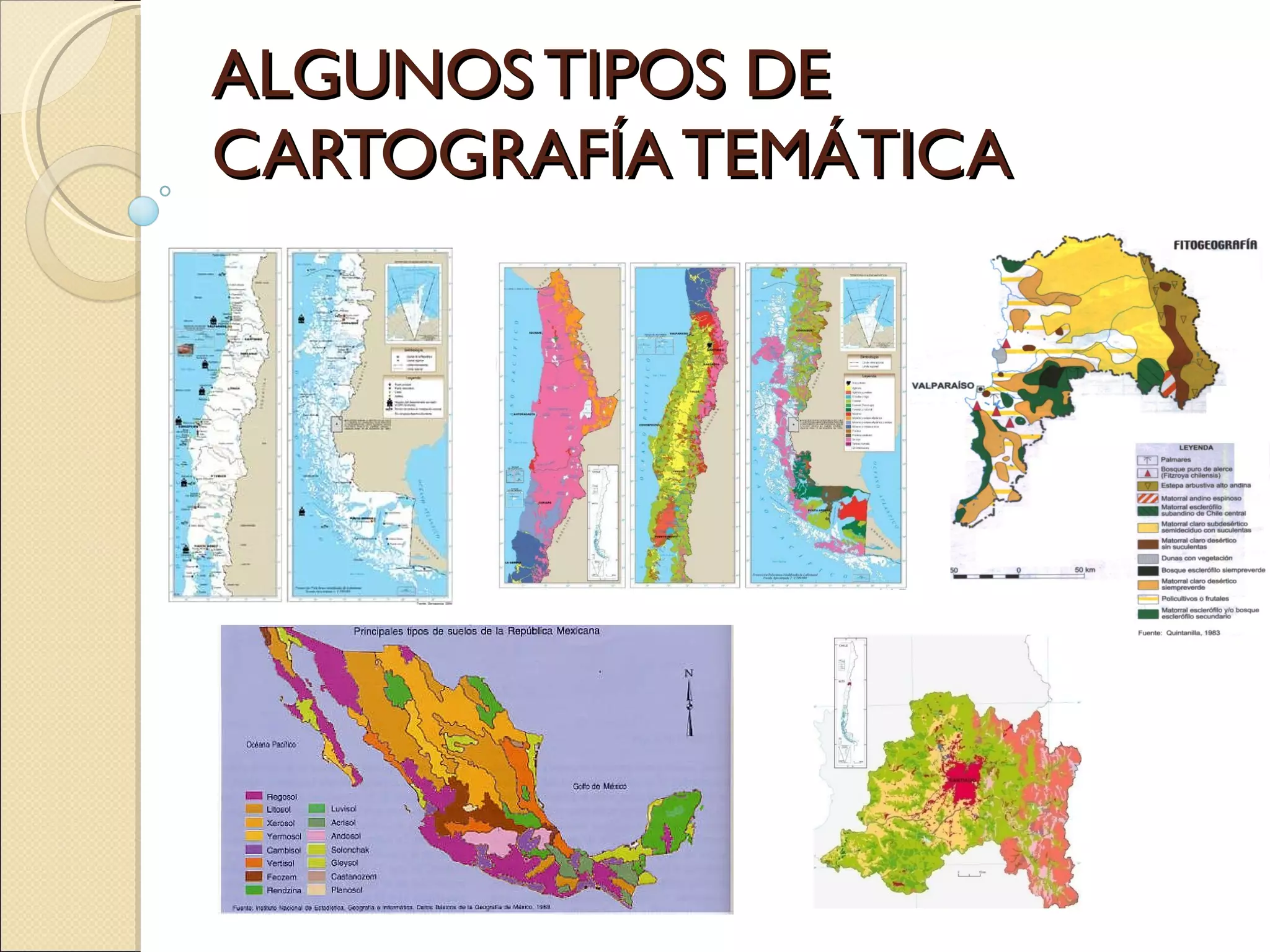

1. ALGUNOS TIPOS DE CARTOGRAFÍA TEMÁTICA

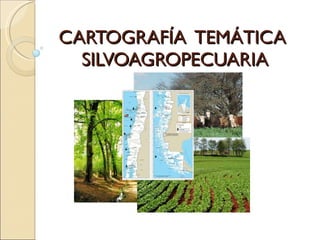

2. CARTOGRAFÍA TEMÁTICA SILVOAGROPECUARIA

3. IMPORTANCIA

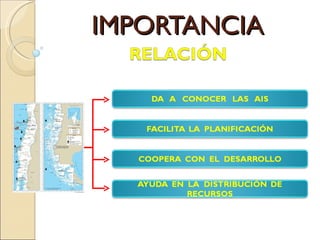

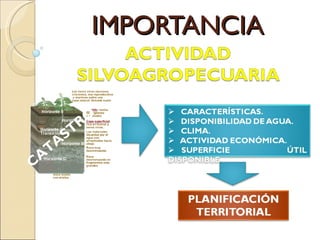

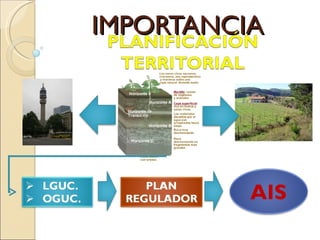

4. IMPORTANCIA CATASTRO

5. IMPORTANCIA

6. IMPORTANCIA

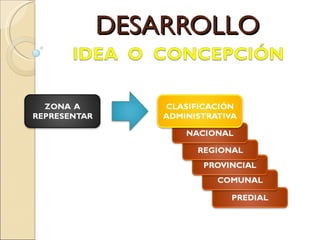

7. DESARROLLO

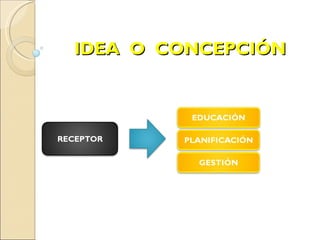

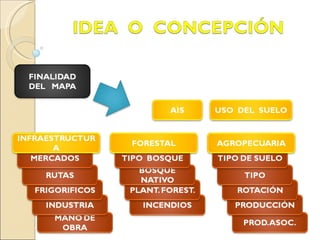

9. IDEA O CONCEPCIÓN

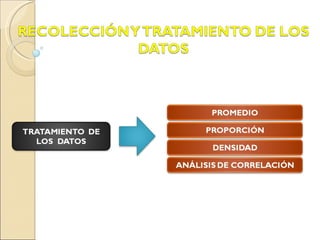

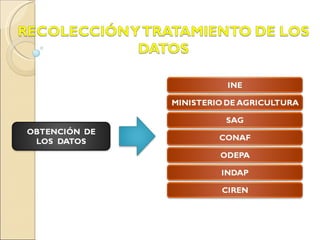

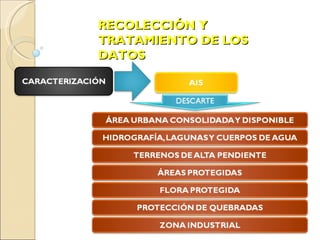

10. RECOLECCIÓN Y TRATAMIENTO DE LOS DATOS

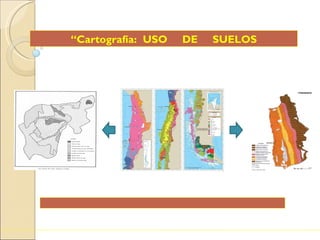

17. “ Cartografía: USO DE SUELOS

18. Formando lideres tecnológicos desde 1926 Academia Politécnica Militar El suelo es uno de los recursos naturales más importantes, de ahí la necesidad de mantener su productividad y por ende debe estar espacialmente identificado.

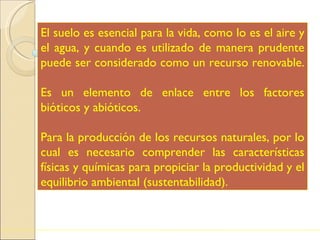

19. El suelo es esencial para la vida, como lo es el aire y el agua, y cuando es utilizado de manera prudente puede ser considerado como un recurso renovable. Es un elemento de enlace entre los factores bióticos y abióticos. Para la producción de los recursos naturales, por lo cual es necesario comprender las características físicas y químicas para propiciar la productividad y el equilibrio ambiental (sustentabilidad).

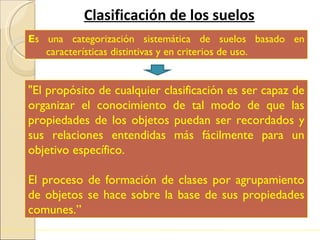

20. Clasificación de los suelos E s una categorización sistemática de suelos basado en características distintivas y en criterios de uso. "El propósito de cualquier clasificación es ser capaz de organizar el conocimiento de tal modo de que las propiedades de los objetos puedan ser recordados y sus relaciones entendidas más fácilmente para un objetivo específico. El proceso de formación de clases por agrupamiento de objetos se hace sobre la base de sus propiedades comunes.”

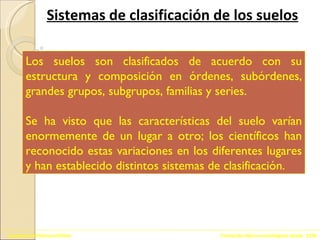

21. Formando lideres tecnológicos desde 1926 Academia Politécnica Militar Sistemas de clasificación de los suelos Los suelos son clasificados de acuerdo con su estructura y composición en órdenes, subórdenes, grandes grupos, subgrupos, familias y series. Se ha visto que las características del suelo varían enormemente de un lugar a otro; los científicos han reconocido estas variaciones en los diferentes lugares y han establecido distintos sistemas de clasificación.

22. Formando lideres tecnológicos desde 1926 Academia Politécnica Militar Sistemas de clasificación de los suelos ARIDISOLES, ENTISOLES, ALFISOLES, ULTISOLES, ESPODOSOLES, INCEPTISOLES, MOLISOLES. DEPOSITOS VOLCANICOS, ANDEPTS, ACUEPTS, SUELOS VOLCANICOS ANTIGUOS, AREAS DE INFLUENCIA. ZONAS: ANDINA, XEROMORFICA, MESOMORFICA, HIGROMORFICA, PATAGONICA. DESERTICO, SEMIARIDO, MEDITERRANEO, FORESTAL, ARCHIPIELAGO, PATAGONICO. BOSQUE NATIVO, MATORRAL, PRADERA, AGRICOLA, PLAYA Y/O DUNA, CAJA DE RIO, ESTEPA, NIEVE Y/O GLACIAR, ROCAS, VEGA, SALARES, FORESTAL, URBANO O INDUSTRIAL, OTROS USOS.

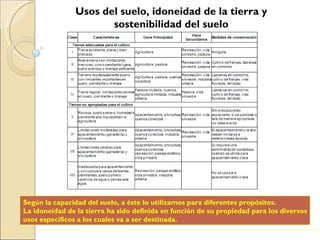

23. Usos del suelo, idoneidad de la tierra y sostenibilidad del suelo Según la capacidad del suelo, a éste lo utilizamos para diferentes propósitos. La idoneidad de la tierra ha sido definida en función de su propiedad para los diversos usos específicos a los cuales va a ser destinada.

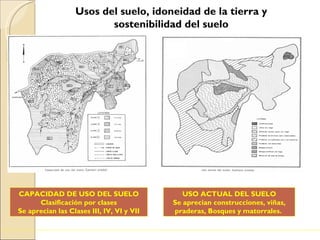

24. Usos del suelo, idoneidad de la tierra y sostenibilidad del suelo CAPACIDAD DE USO DEL SUELO Clasificación por clases Se aprecian las Clases III, IV, VI y VII USO ACTUAL DEL SUELO Se aprecian construcciones, viñas, praderas, Bosques y matorrales.

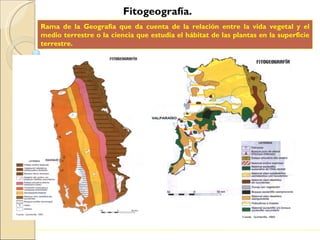

25. Fitogeografía. Rama de la Geografía que da cuenta de la relación entre la vida vegetal y el medio terrestre o la ciencia que estudia el hábitat de las plantas en la superficie terrestre.

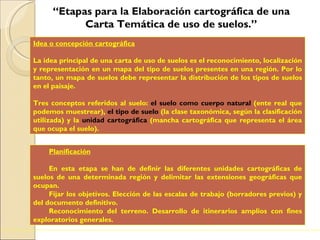

26. “ Etapas para la Elaboración cartográfica de una Carta Temática de uso de suelos.” . Idea o concepción cartográfica La idea principal de una carta de uso de suelos es el reconocimiento, localización y representación en un mapa del tipo de suelos presentes en una región. Por lo tanto, un mapa de suelos debe representar la distribución de los tipos de suelos en el paisaje. Tres conceptos referidos al suelo: el suelo como cuerpo natural (ente real que podemos muestrear), el tipo de suelo (la clase taxonómica, según la clasificación utilizada) y la unidad cartográfica (mancha cartográfica que representa el área que ocupa el suelo). Planificación En esta etapa se han de definir las diferentes unidades cartográficas de suelos de una determinada región y delimitar las extensiones geográficas que ocupan. Fijar los objetivos. Elección de las escalas de trabajo (borradores previos) y del documento definitivo. Reconocimiento del terreno. Desarrollo de itinerarios amplios con fines exploratorios generales.

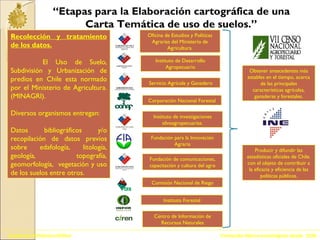

27. Formando lideres tecnológicos desde 1926 Academia Politécnica Militar “ Etapas para la Elaboración cartográfica de una Carta Temática de uso de suelos.” . Recolección y tratamiento de los datos. El Uso de Suelo, Subdivisión y Urbanización de predios en Chile esta normado por el Ministerio de Agricultura. (MINAGRI). Diversos organismos entregan: Datos bibliográficos y/o recopilación de datos previos sobre edafología, litología, geología, topografía, geomorfología, vegetación y uso de los suelos entre otros. Oficina de Estudios y Políticas Agrarias del Ministerio de Agricultura. Instituto de Desarrollo Agropecuario Servicio Agrícola y Ganadero Corporación Nacional Forestal Instituto de investigaciones silvoagropecuarias. Fundación para la Innovación Agraria Fundación de comunicaciones, capacitación y cultura del agro Comisión Nacional de Riego Instituto Forestal Centro de Información de Recursos Naturales Obtener antecedentes más estables en el tiempo, acerca de las principales características agrícolas, ganaderas y forestales. Producir y difundir las estadísticas oficiales de Chile. con el objeto de contribuir a la eficacia y eficiencia de las políticas públicas.

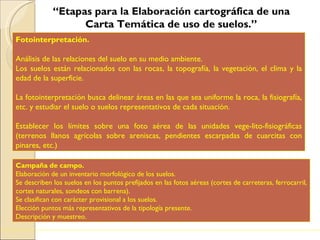

28. “ Etapas para la Elaboración cartográfica de una Carta Temática de uso de suelos.” . Fotointerpretación. Análisis de las relaciones del suelo en su medio ambiente. Los suelos están relacionados con las rocas, la topografía, la vegetación, el clima y la edad de la superficie. La fotointerpretación busca delinear áreas en las que sea uniforme la roca, la fisiografía, etc. y estudiar el suelo o suelos representativos de cada situación. Establecer los límites sobre una foto aérea de las unidades vege-lito-fisiográficas (terrenos llanos agrícolas sobre areniscas, pendientes escarpadas de cuarcitas con pinares, etc.) Campaña de campo. Elaboración de un inventario morfológico de los suelos. Se describen los suelos en los puntos prefijados en las fotos aéreas (cortes de carreteras, ferrocarril, cortes naturales, sondeos con barrena). Se clasifican con carácter provisional a los suelos. Elección puntos más representativos de la tipología presente. Descripción y muestreo.

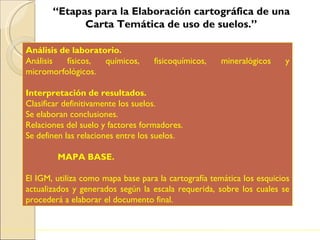

29. “ Etapas para la Elaboración cartográfica de una Carta Temática de uso de suelos.” Análisis de laboratorio. Análisis físicos, químicos, fisicoquímicos, mineralógicos y micromorfológicos. Interpretación de resultados. Clasificar definitivamente los suelos. Se elaboran conclusiones. Relaciones del suelo y factores formadores. Se definen las relaciones entre los suelos. MAPA BASE. El IGM, utiliza como mapa base para la cartografía temática los esquicios actualizados y generados según la escala requerida, sobre los cuales se procederá a elaborar el documento final.

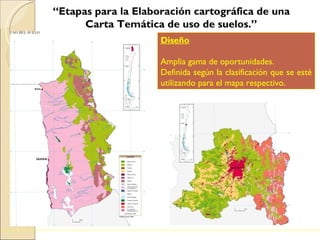

30. “ Etapas para la Elaboración cartográfica de una Carta Temática de uso de suelos.” . Diseño Amplia gama de oportunidades. Definida según la clasificación que se esté utilizando para el mapa respectivo.

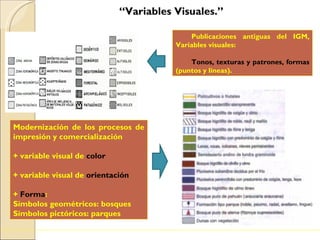

31. “ Variables Visuales.” Modernización de los procesos de impresión y comercialización + variable visual de color + variable visual de orientación + Forma : Símbolos geométricos: bosques Símbolos pictóricos: parques Publicaciones antiguas del IGM, Variables visuales: Tonos, texturas y patrones, formas (puntos y líneas).

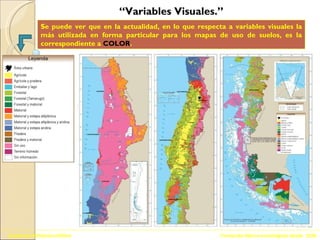

32. Formando lideres tecnológicos desde 1926 Academia Politécnica Militar “ Variables Visuales.” Se puede ver que en la actualidad, en lo que respecta a variables visuales la más utilizada en forma particular para los mapas de uso de suelos, es la correspondiente a COLOR .

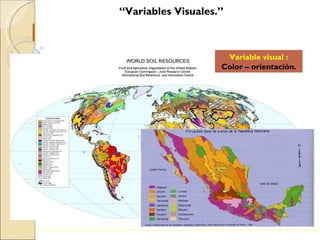

33. “ Variables Visuales.” Variable visual : Color – orientación.

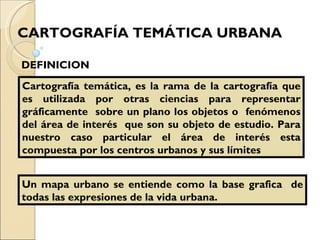

34. CARTOGRAFÍA TEMÁTICA URBANA Cartografía temática, es la rama de la cartografía que es utilizada por otras ciencias para representar gráficamente sobre un plano los objetos o fenómenos del área de interés que son su objeto de estudio. Para nuestro caso particular el área de interés esta compuesta por los centros urbanos y sus límites DEFINICION Un mapa urbano se entiende como la base grafica de todas las expresiones de la vida urbana.

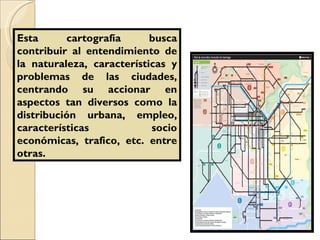

35. Esta cartografía busca contribuir al entendimiento de la naturaleza, características y problemas de las ciudades, centrando su accionar en aspectos tan diversos como la distribución urbana, empleo, características socio económicas, trafico, etc. entre otras.

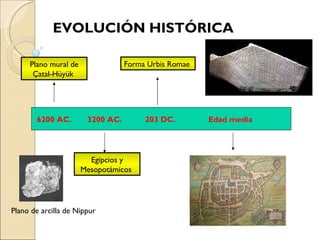

36. EVOLUCIÓN HISTÓRICA 6200 AC. Plano mural de Çatal-Hüyük 3200 AC. Egipcios y Mesopotámicos 203 DC. Forma Urbis Romae Edad media Plano de arcilla de Nippur

37. 1500 DC. Nueva concepción: mapas y los planos pueden ser un valioso instrumento de poder y de gobierno. 1900 DC. Inicio de los planos de población, con escala idéntica en todo su campo Escuela francesa. 3 etapas: Estudios urbanista, contenido histórico. Características interna ciudades. Funcionamiento socioeconómico. Civitates Orbis terrarum

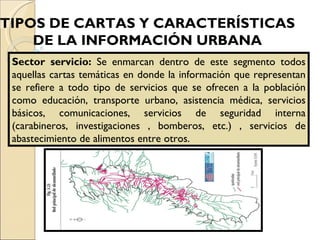

38. TIPOS DE CARTAS Y CARACTERÍSTICAS DE LA INFORMACIÓN URBANA Sector servicio: Se enmarcan dentro de este segmento todos aquellas cartas temáticas en donde la información que representan se refiere a todo tipo de servicios que se ofrecen a la población como educación, transporte urbano, asistencia médica, servicios básicos, comunicaciones, servicios de seguridad interna (carabineros, investigaciones , bomberos, etc.) , servicios de abastecimiento de alimentos entre otros.

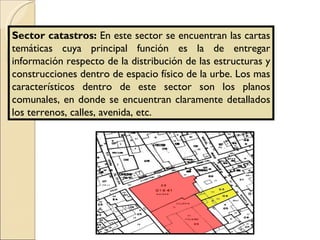

39. Sector catastros: En este sector se encuentran las cartas temáticas cuya principal función es la de entregar información respecto de la distribución de las estructuras y construcciones dentro de espacio físico de la urbe. Los mas característicos dentro de este sector son los planos comunales, en donde se encuentran claramente detallados los terrenos, calles, avenida, etc.

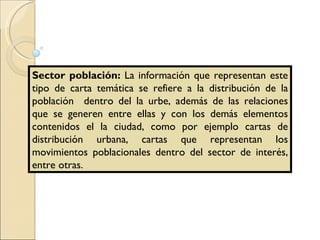

40. Sector población: La información que representan este tipo de carta temática se refiere a la distribución de la población dentro del la urbe, además de las relaciones que se generen entre ellas y con los demás elementos contenidos el la ciudad, como por ejemplo cartas de distribución urbana, cartas que representan los movimientos poblacionales dentro del sector de interés, entre otras.

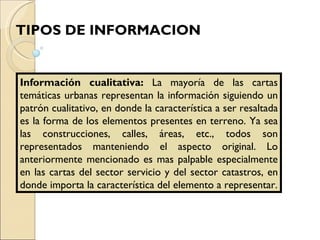

41. Información cualitativa: La mayoría de las cartas temáticas urbanas representan la información siguiendo un patrón cualitativo, en donde la característica a ser resaltada es la forma de los elementos presentes en terreno. Ya sea las construcciones, calles, áreas, etc., todos son representados manteniendo el aspecto original. Lo anteriormente mencionado es mas palpable especialmente en las cartas del sector servicio y del sector catastros, en donde importa la característica del elemento a representar. TIPOS DE INFORMACION

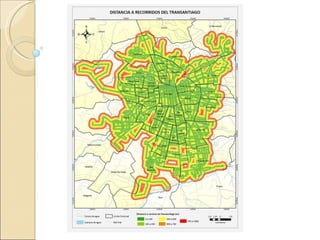

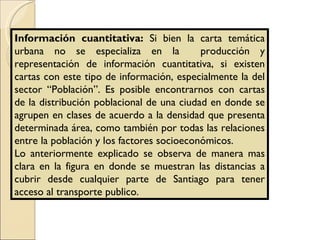

42. Información cuantitativa: Si bien la carta temática urbana no se especializa en la producción y representación de información cuantitativa, si existen cartas con este tipo de información, especialmente la del sector “Población”. Es posible encontrarnos con cartas de la distribución poblacional de una ciudad en donde se agrupen en clases de acuerdo a la densidad que presenta determinada área, como también por todas las relaciones entre la población y los factores socioeconómicos. Lo anteriormente explicado se observa de manera mas clara en la figura en donde se muestran las distancias a cubrir desde cualquier parte de Santiago para tener acceso al transporte publico.

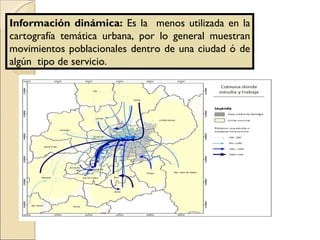

44. Información dinámica: Es la menos utilizada en la cartografía temática urbana, por lo general muestran movimientos poblacionales dentro de una ciudad ó de algún tipo de servicio.

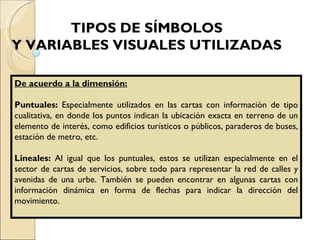

45. TIPOS DE SÍMBOLOS Y VARIABLES VISUALES UTILIZADAS De acuerdo a la dimensión: Puntuales: Especialmente utilizados en las cartas con información de tipo cualitativa, en donde los puntos indican la ubicación exacta en terreno de un elemento de interés, como edificios turísticos o públicos, paraderos de buses, estación de metro, etc. Lineales: Al igual que los puntuales, estos se utilizan especialmente en el sector de cartas de servicios, sobre todo para representar la red de calles y avenidas de una urbe. También se pueden encontrar en algunas cartas con información dinámica en forma de flechas para indicar la dirección del movimiento.

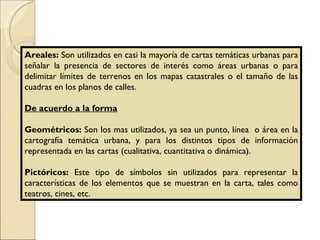

46. Areales: Son utilizados en casi la mayoría de cartas temáticas urbanas para señalar la presencia de sectores de interés como áreas urbanas o para delimitar límites de terrenos en los mapas catastrales o el tamaño de las cuadras en los planos de calles. De acuerdo a la forma Geométricos: Son los mas utilizados, ya sea un punto, línea o área en la cartografía temática urbana, y para los distintos tipos de información representada en las cartas (cualitativa, cuantitativa o dinámica). Pictóricos: Este tipo de símbolos sin utilizados para representar la características de los elementos que se muestran en la carta, tales como teatros, cines, etc.

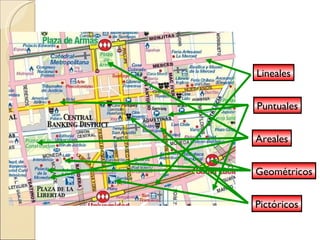

47. Lineales Puntuales Areales Geométricos Pictóricos

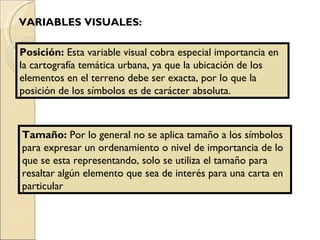

48. VARIABLES VISUALES: Posición: Esta variable visual cobra especial importancia en la cartografía temática urbana, ya que la ubicación de los elementos en el terreno debe ser exacta, por lo que la posición de los símbolos es de carácter absoluta. Tamaño: Por lo general no se aplica tamaño a los símbolos para expresar un ordenamiento o nivel de importancia de lo que se esta representando, solo se utiliza el tamaño para resaltar algún elemento que sea de interés para una carta en particular

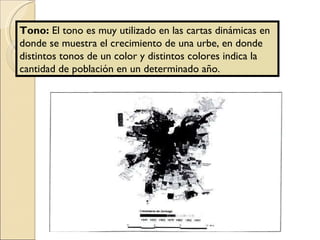

49. Tono: El tono es muy utilizado en las cartas dinámicas en donde se muestra el crecimiento de una urbe, en donde distintos tonos de un color y distintos colores indica la cantidad de población en un determinado año.

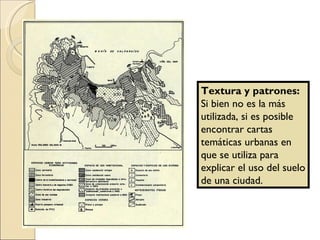

50. Textura y patrones: Si bien no es la más utilizada, si es posible encontrar cartas temáticas urbanas en que se utiliza para explicar el uso del suelo de una ciudad.

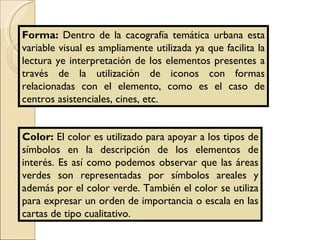

51. Forma: Dentro de la cacografía temática urbana esta variable visual es ampliamente utilizada ya que facilita la lectura ye interpretación de los elementos presentes a través de la utilización de iconos con formas relacionadas con el elemento, como es el caso de centros asistenciales, cines, etc. Color: El color es utilizado para apoyar a los tipos de símbolos en la descripción de los elementos de interés. Es así como podemos observar que las áreas verdes son representadas por símbolos areales y además por el color verde. También el color se utiliza para expresar un orden de importancia o escala en las cartas de tipo cualitativo.

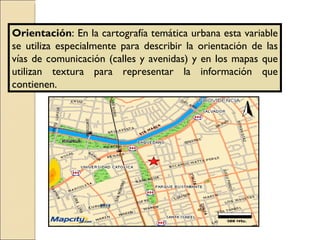

52. Orientación : En la cartografía temática urbana esta variable se utiliza especialmente para describir la orientación de las vías de comunicación (calles y avenidas) y en los mapas que utilizan textura para representar la información que contienen.
