DOCENTE : Ing. Saúl Severiche Toledo
MATERIA : Telecomunicaciones II
INTEGRANTES : Oly Cáceres Marcelo
Menacho Casal Luis
Padilla José Marco
UNIVERSIDAD AUTÓNOMA
GABRIEL RENÉ MORENO
FACULTAD POLITÉCNICA
CARRERA: ELECTRÓNICA
TEMA # 5
SISTEMA TELEINFORMATICO
1. ¿Qué es un sistema tele informático?
2. Con la ayuda de un dibujo señalar las partes que corresponden a un sistema
teleinformático y explicar la función de cada parte.
3. Indicar la codificación de la frase Querida mamá 2014 utilizando el código
ASCII.
4. ¿Qué diferencias existe entre transmisión en serie y transmisión en paralelo?
5. Explicar, con un ejemplo, cómo se detecta el error de un bit, usando control de
paridad.
6. Explicar cómo se detecta y corrige el error de un bit, usando el código de
Hamming, en la siguiente situación:
Información enviada: 0110100 Información recibida: 1110100
7. Con la ayuda de gráficos explicar la función de las partes componentes de una
computadora.
8. ¿Qué es una LAN? ¿Cuáles son sus principales características?

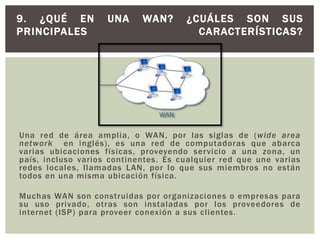

9. ¿Qué en una WAN? ¿Cuáles son sus principales características?

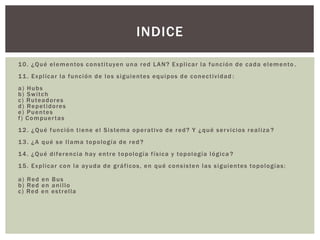

INDICE

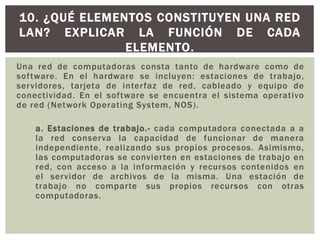

10. ¿Qué elementos constituyen una red LAN? Explicar la función de cada elemento .
11. Explicar la función de los siguientes equipos de conectividad :

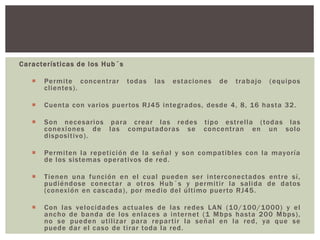

a) Hubs

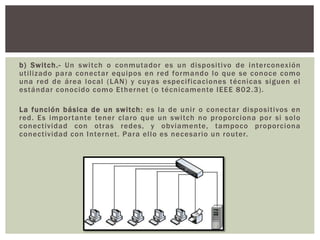

b) Switch

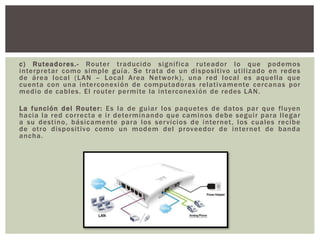

c) Ruteadores
d) Repetidores
e) Puentes
f) Compuertas

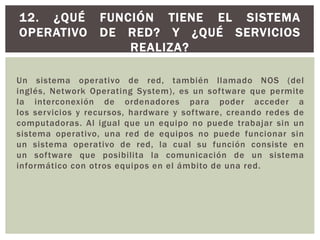

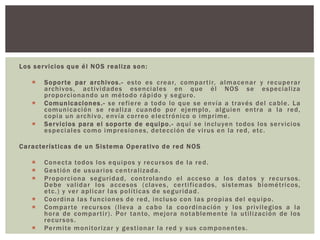

12. ¿Qué función tiene el Sistema operativo de red? Y ¿qué servicios realiza ?
13. ¿A qué se llama topología de red ?

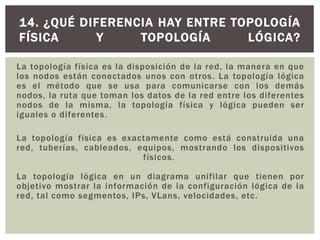

14. ¿Qué diferencia hay entre topología física y topología lógica ?
15. Explicar con la ayuda de gráficos, en qué consisten las siguientes topologías:

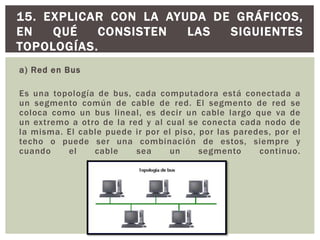

a) Red en Bus
b) Red en anillo

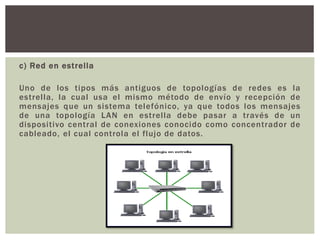

c) Red en estrella
INDICE

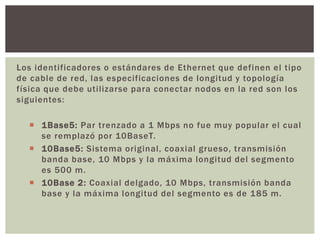

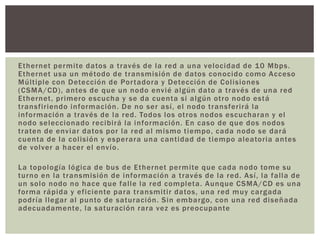

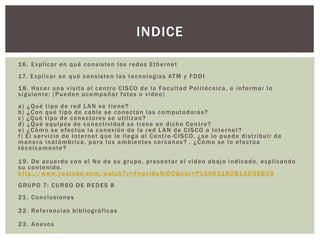

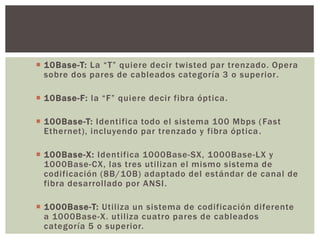

16. Explicar en qué consisten las redes Ethernet

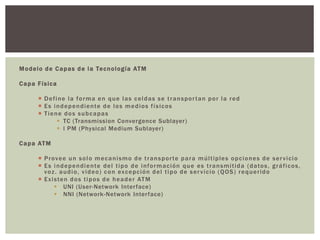

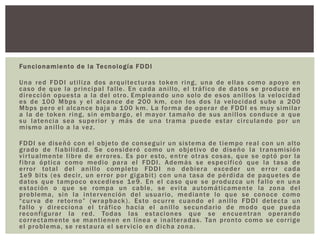

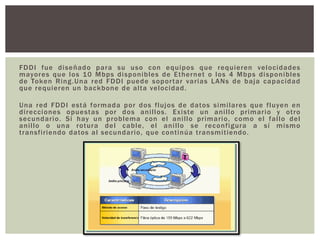

17. Explicar en qué consisten las tecnologías ATM y FDDI

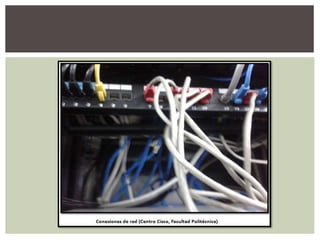

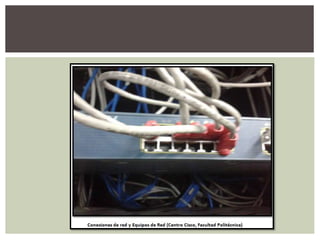

18. Hacer una visita al centro CISCO de la Facultad Politécnica, e informar lo
siguiente: (Pueden acompañar fotos o video)
a) ¿Qué tipo de red LAN se tiene?
b) ¿Con qué tipo de cable se conectan las computadoras?
c) ¿Qué tipo de conectores se utilizan?
d) ¿Qué equipos de conectividad se tiene en dicho Centro?

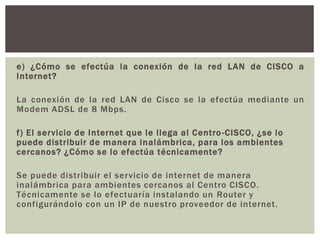

e) ¿Cómo se efectúa la conexión de la red LAN de CISCO a Internet?
f) El servicio de Internet que le llega al Centro -CISCO, ¿se lo puede distribuir de
manera inalámbrica, para los ambientes cercanos? . ¿Cómo se lo efectúa
técnicamente?
19. De acuerdo con el No de su grupo, presentar el video abajo indicado, explicando
su contenido.
http://www.youtube.com/watch?v=FnprJ6eNiD0&list=PL506318DB13D36B39
GRUPO 7: CURSO DE REDES 8
21. Conclusiones
22. Referencias bibliográficas
23. Anexos
INDICE
Se denomina Sistema Teleinformatico o también llamado
Sistema funcional de comunicación de datos, al conjunto de
recursos hardware y software utilizados para satisfacer unas
denominadas necesidades de transmisión de datos que tiene
como objetivo reducir tiempo y esfuerzo y capturar datos en su
propia fuente.
1. ¿QUÉ ES UN SISTEMA TELE
INFORMÁTICO?

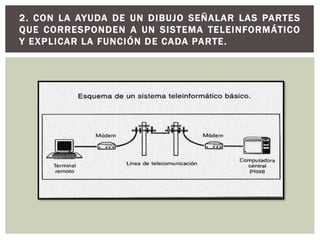

2. CON LA AYUDA DE UN DIBUJO SEÑALAR LAS PARTES
QUE CORRESPONDEN A UN SISTEMA TELEINFORMÁTICO
Y EXPLICAR LA FUNCIÓN DE CADA PARTE.

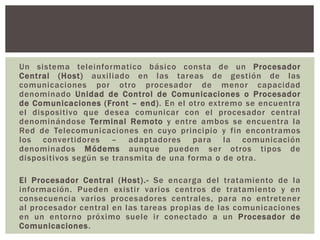

Un sistema teleinformatico básico consta de un Procesador
Central (Host) auxiliado en las tareas de gestión de las
comunicaciones por otro procesador de menor capacidad
denominado Unidad de Control de Comunicaciones o Procesador
de Comunicaciones (Front – end). En el otro extremo se encuentra
el dispositivo que desea comunicar con el procesador central
denominándose Terminal Remoto y entre ambos se encuentra la
Red de Telecomunicaciones en cuyo principio y fin encontramos
los convertidores – adaptadores para la comunicación
denominados Módems aunque pueden ser otros tipos de
dispositivos según se transmita de una forma o de otra.
El Procesador Central (Host).- Se encarga del tratamiento de la
información. Pueden existir varios centros de tratamiento y en
consecuencia varios procesadores centrales, para no entretener
al procesador central en las tareas propias de las comunicaciones
en un entorno próximo suele ir conectado a un Procesador de
Comunicaciones.

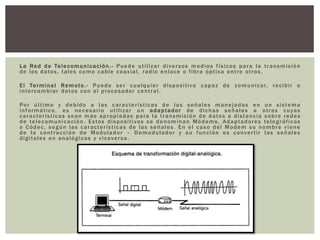

La Red de Telecomunicación.- Puede utilizar diversos medios físicos para la transmisión
de los datos, tales como cable coaxial, radio enlace o fibra óptica entre otros.
El Terminal Remoto.- Puede ser cualquier dispositivo capaz de comunicar, recibir o
intercambiar datos con el procesador central.
Por último y debido a las características de las señales manejadas en un sistema
informático, es necesario utilizar un adaptador de dichas señales a otras cuyas
características sean más apropiadas para la transmisión de datos a distancia sobre redes
de telecomunicación. Estos dispositivos se denominan Módems, Adaptadores telegráficos
o Códec, según las características de las señales. En el caso del Modem su nombre viene
de la contracción de Modulador – Demodulador y su función es convertir las señales
digitales en analógicas y viceversa.

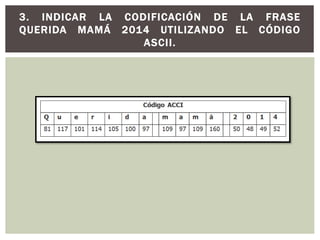

3. INDICAR LA CODIFICACIÓN DE LA FRASE
QUERIDA MAMÁ 2014 UTILIZANDO EL CÓDIGO
ASCII.
Transmisión Serie Transmisión Paralelo
 Se envía un bit después de
otro, hasta completar el
carácter.
 Se utiliza en comunicaciones
de datos.
 Se usa en el proceso de
deserializacion.
 Cada conjunto de bits es
separado por un espacio de
tiempo.
 Este tipo de transmisión puede
hacer uso de la línea de dos
formas distintas.
 Usa ¨n¨ líneas (una por bit).
 Se usa para la transmisión a
altas velocidades.
4. ¿QUÉ DIFERENCIAS EXISTE ENTRE TRANSMISIÓN
EN SERIE Y TRANSMISIÓN EN PARALELO?

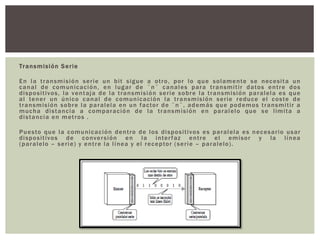

Transmisión Serie
En la transmisión serie un bit sigue a otro, por lo que solamente se necesita un
canal de comunicación, en lugar de ¨n¨ canales para transmitir datos entre dos
dispositivos, la ventaja de la transmisión serie sobre la transmisión paralela es que
al tener un único canal de comunicación la transmisión serie reduce el coste de
transmisión sobre la paralela en un factor de ¨n¨, además que podemos transmitir a
mucha distancia a comparación de la transmisión en paralelo que se limita a
distancia en metros .
Puesto que la comunicación dentro de los dispositivos es paralela es necesario usar
dispositivos de conversión en la interfaz entre el emisor y la línea
(paralelo – serie) y entre la línea y el receptor (serie – paralelo).

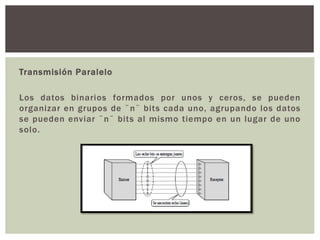

Transmisión Paralelo
Los datos binarios formados por unos y ceros, se pueden
organizar en grupos de ¨n¨ bits cada uno, agrupando los datos
se pueden enviar ¨n¨ bits al mismo tiempo en un lugar de uno
solo.

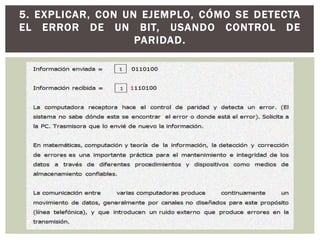

5. EXPLICAR, CON UN EJEMPLO, CÓMO SE DETECTA
EL ERROR DE UN BIT, USANDO CONTROL DE
PARIDAD.

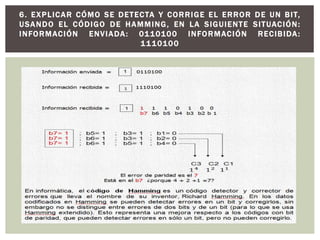

6. EXPLICAR CÓMO SE DETECTA Y CORRIGE EL ERROR DE UN BIT,
USANDO EL CÓDIGO DE HAMMING, EN LA SIGUIENTE SITUACIÓN:
INFORMACIÓN ENVIADA: 0110100 INFORMACIÓN RECIBIDA:
1110100

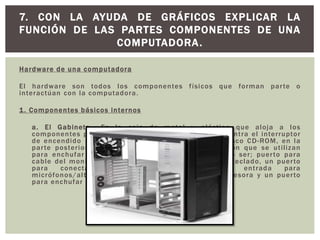

Hardware de una computadora
El hardware son todos los componentes físicos que forman parte o
interactúan con la computadora.
1. Componentes básicos internos
a. El Gabinete.- Es la caja de metal y plástico que aloja a los
componentes principales, en la parte frontal se encuentra el interruptor
de encendido – apagado y una o más unidades de disco CD-ROM, en la
parte posterior se encuentran los puertos de conexión que se utilizan
para enchufar tipos específicos de dispositivos como ser; puerto para
cable del monitor, varios puertos para el mouse y el teclado, un puerto
para conectar cable de red, puertos de entrada para
micrófonos/altavoces/auxiliares, un puerto para impresora y un puerto
para enchufar el cable de alimentación.
7. CON LA AYUDA DE GRÁFICOS EXPLICAR LA
FUNCIÓN DE LAS PARTES COMPONENTES DE UNA
COMPUTADORA.

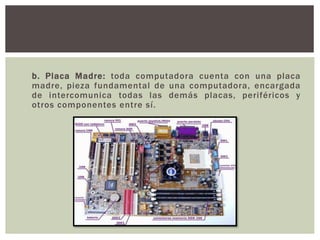

b. Placa Madre: toda computadora cuenta con una placa
madre, pieza fundamental de una computadora, encargada
de intercomunica todas las demás placas, periféricos y
otros componentes entre sí.

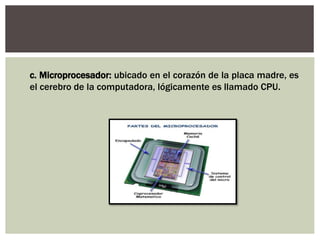

c. Microprocesador: ubicado en el corazón de la placa madre, es
el cerebro de la computadora, lógicamente es llamado CPU.

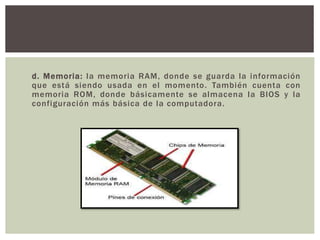

d. Memoria: la memoria RAM, donde se guarda la información
que está siendo usada en el momento. También cuenta con
memoria ROM, donde básicamente se almacena la BIOS y la
configuración más básica de la computadora.
e. Cables de comunicación: normalmente llamado bus,
comunican diferentes componentes entre sí.
f. Otras placas: generalmente van conectadas a las bahías
libres de la placa madre, otras placas pueden ser: aceleradora
de gráficos, de sonido, de red, etc.
g. Dispositivos desenfriamiento: los más comunes son los
coolers (ventiladores) y los disipadores de calor.
2. Componentes de Almacenamiento
Son los componentes típicos empleados para el almacenamiento
en una computadora.
a. Disco duro: son los dispositivos de almacenamiento masivos
más común en la computadora, almacenan el sistema
operativo y los archivos del usuario.
b. Discos CD-ROM: las unidades para la lectura de CDS, DVDs,
Blu-Rays, HD-DVDs.

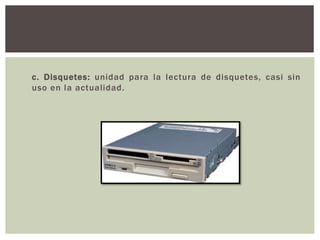

c. Disquetes: unidad para la lectura de disquetes, casi sin
uso en la actualidad.

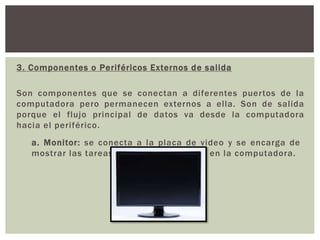

3. Componentes o Periféricos Externos de salida
Son componentes que se conectan a diferentes puertos de la
computadora pero permanecen externos a ella. Son de salida
porque el flujo principal de datos va desde la computadora
hacia el periférico.
a. Monitor: se conecta a la placa de video y se encarga de
mostrar las tareas que se llevan a cabo en la computadora.

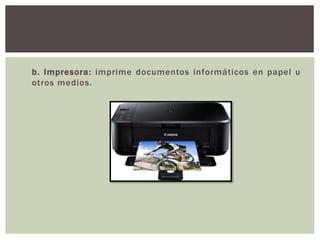

b. Impresora: imprime documentos informáticos en papel u
otros medios.
c. Altavoces: forma parte del sistema de sonido de la
computadora. Se conecta a la salida de la placa de sonido.

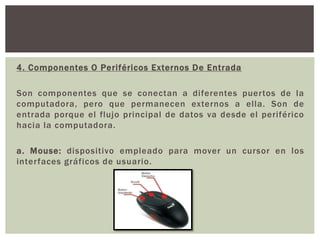

4. Componentes O Periféricos Externos De Entrada
Son componentes que se conectan a diferentes puertos de la
computadora, pero que permanecen externos a ella. Son de
entrada porque el flujo principal de datos va desde el periférico
hacia la computadora.
a. Mouse: dispositivo empleado para mover un cursor en los
interfaces gráficos de usuario.

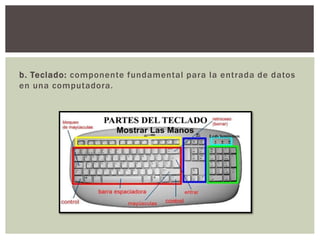

b. Teclado: componente fundamental para la entrada de datos
en una computadora.

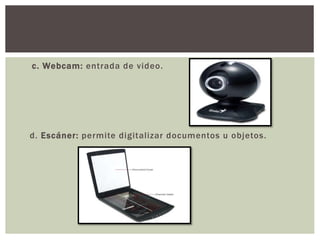

c. Webcam: entrada de video.
d. Escáner: permite digitalizar documentos u objetos.

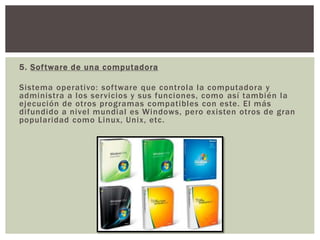

5. Software de una computadora
Sistema operativo: software que controla la computadora y
administra a los servicios y sus funciones, como así también la
ejecución de otros programas compatibles con este. El más
difundido a nivel mundial es Windows, pero existen otros de gran
popularidad como Linux, Unix, etc.
6. Aplicaciones de usuarios
Son los programas que instala el usuario y que ejecutan en el
sistema operativo. Son las herramientas que emplea el usuario
cuando usa una computadora. Pueden ser navegadores, editores
de texto, editores de gráficos, antivirus, etc.

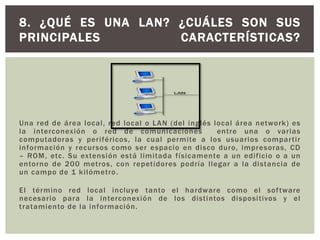

Una red de área local, red local o LAN (del inglés local área network) es
la interconexión o red de comunicaciones entre una o varias
computadoras y periféricos, la cual permite a los usuarios compartir
información y recursos como ser espacio en disco duro, impresoras, CD
– ROM, etc. Su extensión está limitada físicamente a un edificio o a un
entorno de 200 metros, con repetidores podría llegar a la distancia de
un campo de 1 kilómetro.
El término red local incluye tanto el hardware como el software
necesario para la interconexión de los distintos dispositivos y el
tratamiento de la información.
8. ¿QUÉ ES UNA LAN? ¿CUÁLES SON SUS
PRINCIPALES CARACTERÍSTICAS?
Características de la Red de Área Local (LAN)
 Tecnología broadcast (difusión) con el medio de transmisión compartido.
 Cableado específico instalado normalmente a propósito.
 Capacidad de transmisión comprendida entre 1 Mbps y 1 Gbps.
 Extensión máxima no superior a 3 km (Una FDDI puede llegar a 200 km).
 Uso de un medio de comunicación privado.
 La simplicidad del medio de transmisión que utiliza (cable coaxial, cables
telefónicos y fibra óptica).
 La facilidad con que se pueden efectuar cambios en el hardware y el
software.
 Gran variedad y número de dispositivos conectados.
 Posibilidad de conexión con otras redes.

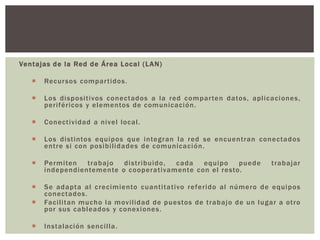

Ventajas de la Red de Área Local (LAN)
 Recursos compartidos.
 Los dispositivos conectados a la red comparten datos, aplicaciones,
periféricos y elementos de comunicación.
 Conectividad a nivel local.
 Los distintos equipos que integran la red se encuentran conectados
entre si con posibilidades de comunicación.
 Permiten trabajo distribuido, cada equipo puede trabajar
independientemente o cooperativamente con el resto.
 Se adapta al crecimiento cuantitativo referido al número de equipos
conectados.
 Facilitan mucho la movilidad de puestos de trabajo de un lugar a otro
por sus cableados y conexiones.
 Instalación sencilla.

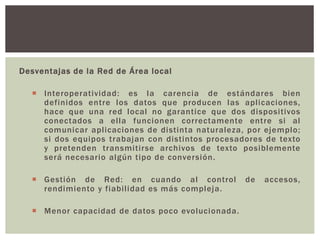

Desventajas de la Red de Área local
 Interoperatividad: es la carencia de estándares bien
definidos entre los datos que producen las aplicaciones,
hace que una red local no garantice que dos dispositivos
conectados a ella funcionen correctamente entre si al
comunicar aplicaciones de distinta naturaleza, por ejemplo;
si dos equipos trabajan con distintos procesadores de texto
y pretenden transmitirse archivos de texto posiblemente
será necesario algún tipo de conversión.
 Gestión de Red: en cuando al control de accesos,
rendimiento y fiabilidad es más compleja.
 Menor capacidad de datos poco evolucionada.
Una red de área amplia, o WAN, por las siglas de (wide area
network en inglés), es una red de computadoras que abarca
varias ubicaciones físicas, proveyendo servicio a una zona, un
país, incluso varios continentes. Es cualquier red que une varias
redes locales, llamadas LAN, por lo que sus miembros no están
todos en una misma ubicación física.
Muchas WAN son construidas por organizaciones o empresas para
su uso privado, otras son instaladas por los proveedores de
internet (ISP) para proveer conexión a sus clientes.
9. ¿QUÉ EN UNA WAN? ¿CUÁLES SON SUS
PRINCIPALES CARACTERÍSTICAS?
Las redes WAN pueden usar sistemas de comunicación vía
radioenlaces o satélite.
Características del a Red WAN
 Posee maquinas dedicadas a la ejecución de programas de
usuario (host).
 Una subred, donde conectan varios host.
 División entre líneas de transmisión y elementos de
conmutación (enrutadores).
 Es un sistema de interconexión de equipos informativos
geográficamente dispersos, que pueden estar incluso en
continentes distintos. El sistema de conexión par estas redes
normalmente involucra a redes públicas de transmisión de
datos.
Una red de computadoras consta tanto de hardware como de
software. En el hardware se incluyen: estaciones de trabajo,
servidores, tarjeta de interfaz de red, cableado y equipo de
conectividad. En el software se encuentra el sistema operativo
de red (Network Operating System, NOS).
a. Estaciones de trabajo.- cada computadora conectada a a
la red conserva la capacidad de funcionar de manera
independiente, realizando sus propios procesos. Asimismo,
las computadoras se convierten en estaciones de trabajo en
red, con acceso a la información y recursos contenidos en
el servidor de archivos de la misma. Una estación de
trabajo no comparte sus propios recursos con otras
computadoras.
10. ¿QUÉ ELEMENTOS CONSTITUYEN UNA RED
LAN? EXPLICAR LA FUNCIÓN DE CADA
ELEMENTO.

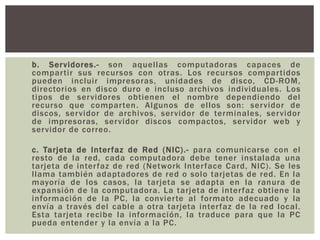

b. Servidores.- son aquellas computadoras capaces de
compartir sus recursos con otras. Los recursos compartidos
pueden incluir impresoras, unidades de disco, CD-ROM,
directorios en disco duro e incluso archivos individuales. Los
tipos de servidores obtienen el nombre dependiendo del
recurso que comparten. Algunos de ellos son: servidor de
discos, servidor de archivos, servidor de terminales, servidor
de impresoras, servidor discos compactos, servidor web y
servidor de correo.
c. Tarjeta de Interfaz de Red (NIC).- para comunicarse con el
resto de la red, cada computadora debe tener instalada una
tarjeta de interfaz de red (Network Interface Card, NIC). Se les
llama también adaptadores de red o solo tarjetas de red. En la
mayoría de los casos, la tarjeta se adapta en la ranura de
expansión de la computadora. La tarjeta de interfaz obtiene la
información de la PC, la convierte al formato adecuado y la
envía a través del cable a otra tarjeta interfaz de la red local.
Esta tarjeta recibe la información, la traduce para que la PC
pueda entender y la envía a la PC.

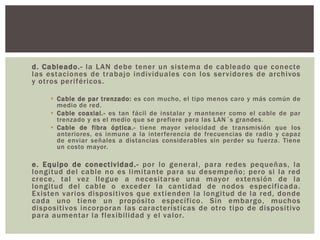

d. Cableado.- la LAN debe tener un sistema de cableado que conecte
las estaciones de trabajo individuales con los servidores de archivos
y otros periféricos.
 Cable de par trenzado: es con mucho, el tipo menos caro y más común de
medio de red.
 Cable coaxial.- es tan fácil de instalar y mantener como el cable de par
trenzado y es el medio que se prefiere para las LAN´s grandes.
 Cable de fibra óptica.- tiene mayor velocidad de transmisión que los
anteriores, es inmune a la interferencia de frecuencias de radio y capaz
de enviar señales a distancias considerables sin perder su fuerza. Tiene
un costo mayor.
e. Equipo de conectividad.- por lo general, para redes pequeñas, la
longitud del cable no es limitante para su desempeño; pero si la red
crece, tal vez llegue a necesitarse una mayor extensión de la
longitud del cable o exceder la cantidad de nodos especificada.
Existen varios dispositivos que extienden la longitud de la red, donde
cada uno tiene un propósito específico. Sin embargo, muchos
dispositivos incorporan las características de otro tipo de dispositivo
para aumentar la flexibilidad y el valor.
f. Sistema Operativo de una Red.- después de cumplir todos
los requerimientos de hardware para instalar una LAN, se
necesita instalar un sistema operativo de red (Network
Operating System, NOS), que administre y coordine todas
las operaciones de dicha red.
Los sistemas operativos de red tienen una gran variedad de
formas y tamaños, debido a que cada organización que los
emplea tiene diferentes necesidades. Algunos sistemas
operativos se comportan excelentemente en redes
pequeñas, así como otros se especializan en conectar
muchas redes pequeñas en áreas bastantes amplias.
a) Hub´s.- significa concentrador, se trata de un dispositivo
utilizado en redes de área local (LAN – Local Area Network), una
red local es aquella que cuenta con una interconexión de
computadoras relativamente cercanas por medio de cables.
La función primordial del Hub: Es concentrar las terminales (otras
computadoras cliente) y repetir la señal que recibe de todos los
puertos, así todas las computadoras y equipos escuchan los
mismos y pueden definir qué información les corresponde y
enviar a todas lo que se requiera; son la base de la creación de
redes de tipo estrella.
11. EXPLICAR LA FUNCIÓN DE LOS
SIGUIENTES EQUIPOS DE CONECTIVIDAD
Características de los Hub´s
 Permite concentrar todas las estaciones de trabajo (equipos
clientes).
 Cuenta con varios puertos RJ45 integrados, desde 4, 8, 16 hasta 32.
 Son necesarios para crear las redes tipo estrella (todas las
conexiones de las computadoras se concentran en un solo
dispositivo).
 Permiten la repetición de la señal y son compatibles con la mayoría
de los sistemas operativos de red.
 Tienen una función en el cual pueden ser interconectados entre sí,
pudiéndose conectar a otros Hub´s y permitir la salida de datos
(conexión en cascada), por medio del último puerto RJ45.
 Con las velocidades actuales de las redes LAN (10/100/1000) y el
ancho de banda de los enlaces a internet (1 Mbps hasta 200 Mbps),
no se pueden utilizar para repartir la señal en la red, ya que se
puede dar el caso de tirar toda la red.
b) Switch.- Un switch o conmutador es un dispositivo de interconexión
utilizado para conectar equipos en red formando lo que se conoce como
una red de área local (LAN) y cuyas especificaciones técnicas siguen el
estándar conocido como Ethernet (o técnicamente IEEE 802.3).
La función básica de un switch: es la de unir o conectar dispositivos en
red. Es importante tener claro que un switch no proporciona por si solo
conectividad con otras redes, y obviamente, tampoco proporciona
conectividad con Internet. Para ello es necesario un router.
Características de los Switch´s
 Puertos.- Los puertos son los elementos del switch que permiten la conexión de
otros dispositivos al mismo. Como por ejemplo un PC, portátil, un router, otro
switch, una impresora y en general cualquier dispositivo que incluya una interfaz
de red Ethernet. El número de puertos es una de las características básicas de los
switches. Aquí existe un abanico bastante amplio, desde los pequeños switches
de 4 puertos hasta switches troncales que admiten varios cientos de puertos.
 El estándar Ethernet admite básicamente dos tipos de medios de transmisión
cableados: el cable de par trenzado y el cable de fibra óptica. El conector
utilizado para cada tipo lógicamente es diferente así que otro dato a tener en
cuenta es de qué tipo son los puertos. Normalmente los switches básicos sólo
disponen de puertos de cable de par trenzado (cuyo conector se conoce como RJ-
45) y los más avanzados incluyen puertos de fibra óptica (el conector más
frecuente aunque no el único es el de tipo SC).
 Velocidad.- Dado que Ethernet permite varias velocidades y medios de
transmisión, otra de las características destacables sobre los puertos de los
switches es precisamente la velocidad a la que pueden trabajar sobre un
determinado medio de transmisión. Podemos encontrar puertos definidos como
10/100, es decir, que pueden funcionar bajo los estándares 10BASE-T (con una
velocidad de 10 Mbps) y 100BASE-TX (velocidad: 100 Mbps). Otra posibilidad es
encontrar puertos 10/100/1000, es decir, añaden el estándar1000BASE-
T (velocidad 1000 Mbps). También se pueden encontrar puertos que utilicen fibra
óptica utilizando conectores hembra de algún formato para fibra óptica. Existen
puertos 100BASE-FX y 1000BASE-X.

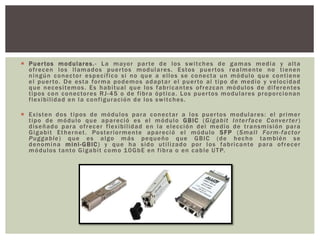

 Puertos modulares.- La mayor parte de los switches de gamas media y alta
ofrecen los llamados puertos modulares. Estos puertos realmente no tienen
ningún conector específico si no que a ellos se conecta un módulo que contiene
el puerto. De esta forma podemos adaptar el puerto al tipo de medio y velocidad
que necesitemos. Es habitual que los fabricantes ofrezcan módulos de diferentes
tipos con conectores RJ-45 o de fibra óptica. Los puertos modulares proporcionan
flexibilidad en la configuración de los switches.
 Existen dos tipos de módulos para conectar a los puertos modulares: el primer
tipo de módulo que apareció es el módulo GBIC (Gigabit Interface Converter)
diseñado para ofrecer flexibilidad en la elección del medio de transmisión para
Gigabit Ethernet. Posteriormente apareció el módulo SFP (Small Form-factor
Puggable) que es algo más pequeño que GBIC (de hecho también se
denomina mini-GBIC) y que ha sido utilizado por los fabricante para ofrecer
módulos tanto Gigabit como 10GbE en fibra o en cable UTP.
c) Ruteadores.- Router traducido significa ruteador lo que podemos
interpretar como simple guía. Se trata de un dispositivo utilizado en redes
de área local (LAN – Local Area Network), una red local es aquella que
cuenta con una interconexión de computadoras relativamente cercanas por
medio de cables. El router permite la interconexión de redes LAN.
La función del Router: Es la de guiar los paquetes de datos par que fluyen
hacia la red correcta e ir determinando que caminos debe seguir para llegar
a su destino, básicamente para los servicios de internet, los cuales recibe
de otro dispositivo como un modem del proveedor de internet de banda
ancha.

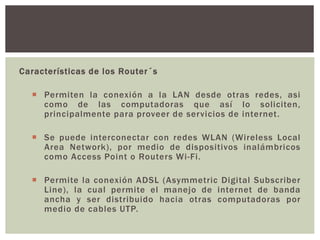

Características de los Router´s
 Permiten la conexión a la LAN desde otras redes, asi
como de las computadoras que así lo soliciten,
principalmente para proveer de servicios de internet.
 Se puede interconectar con redes WLAN (Wireless Local
Area Network), por medio de dispositivos inalámbricos
como Access Point o Routers Wi-Fi.
 Permite la conexión ADSL (Asymmetric Digital Subscriber
Line), la cual permite el manejo de internet de banda
ancha y ser distribuido hacia otras computadoras por
medio de cables UTP.
d) Repetidores.- Un repetidor es un dispositivo electrónico que recibe
una señal débil o de bajo nivel y la retransmite a una potencia o nivel
más alto, de tal modo que se puedan cubrir distancias más largas sin
degradación o con una degradación tolerable.
Cuando las distancias entre los nodos de una red son muy elevadas los
efectos de la atenuación resultan siendo intolerables, es necesario
entonces utilizar dispositivos que restauren la señal a su estado
original. Los repetidores son dispositivos encargados de regenerar la
señal entre los dos segmentos de red que interconectan, extendiendo de
esta forma su alcance.
El funcionamiento del Repetidor es: tomar la señal que circula
por una red y la propagan sin efectuar ningún tipo de traducción
o interpretación de dicha señal. Su efecto sobre el retardo de
propagación de la señal es mínimo.
Dos cables unidos por un repetidor se ven como un mismo
cable. Por ello, sobre ambos debe ir el mismo tipo de red de
área local, puesto que los nodos de ambos segmentos
pertenecen a la misma red. Sin embargo, los cables que unen sí
pueden ser diferentes, por ejemplo coaxial y fibra óptica.
e) Puentes.- Se trata de un dispositivo utilizado en redes inalámbricas
de área local (WLAN – Wireless Local Area Network), una red local
inalámbrica es aquella que cuenta con una interconexión de
computadoras relativamente cercanas, sin necesidad de cables, estas
redes funcionan a base de ondas de radios específicas. El puente se
encarga de ser una puerta de entrada a la red inalámbrica en un lugar
específico y para una cobertura de radio determinada, para cualquier
dispositivo que solicite acceder, siempre y cuando este configurado y
tenga los permisos necesarios.
Características del Puente
 Permite la conexión de dispositivos inalámbricos a la WLAN como:
teléfonos celulares, netbook.
 También cuentan con soporte para redes basadas en alambre que
tienen un puerto RJ45 que permite interconectarse con switch
inalámbrico y formar grandes redes entre dispositivos
convencionales e inalámbricos.
 La tecnología de comunicación con que cuentan es a base de ondas
de radio, capaces de traspasar muros, sin embargo entre cada
obstáculo esta señal pierde fuerza y se reduce su cobertura.
 Cuentan con un enlace máximo de cobertura siendo la unidad de
medida el radio de enlace que puede estar desde 30 metros hasta
100 metros.
 Cuentan con una antena externa para la correcta emisión y recepción
de ondas así por ende, una correcta transmisión de la información.
Un sistema operativo de red, también llamado NOS (del
inglés, Network Operating System), es un software que permite
la interconexión de ordenadores para poder acceder a
los servicios y recursos, hardware y software, creando redes de
computadoras. Al igual que un equipo no puede trabajar sin un
sistema operativo, una red de equipos no puede funcionar sin
un sistema operativo de red, la cual su función consiste en
un software que posibilita la comunicación de un sistema
informático con otros equipos en el ámbito de una red.
12. ¿QUÉ FUNCIÓN TIENE EL SISTEMA
OPERATIVO DE RED? Y ¿QUÉ SERVICIOS
REALIZA?
Los servicios que él NOS realiza son:
 Soporte par archivos.- esto es crear, compartir, almacenar y recuperar
archivos, actividades esenciales en que él NOS se especializa
proporcionando un método rápido y seguro.
 Comunicaciones.- se refiere a todo lo que se envía a través del cable. La
comunicación se realiza cuando por ejemplo, alguien entra a la red,
copia un archivo, envía correo electrónico o imprime.
 Servicios para el soporte de equipo.- aquí se incluyen todos los servicios
especiales como impresiones, detección de virus en la red, etc.
Características de un Sistema Operativo de red NOS
 Conecta todos los equipos y recursos de la red.
 Gestión de usuarios centralizada.
 Proporciona seguridad, controlando el acceso a los datos y recursos.
Debe validar los accesos (claves, certificados, sistemas biométricos,
etc.) y ver aplicar las políticas de seguridad.
 Coordina las funciones de red, incluso con las propias del equipo.
 Comparte recursos (lleva a cabo la coordinación y los privilegios a la
hora de compartir). Por tanto, mejora notablemente la utilización de los
recursos.
 Permite monitorizar y gestionar la red y sus componentes.
La topología de red se llama a una familia de comunicación
usada por los computadores que conforman una red para
intercambiar datos. En otras palabras, la forma en que está
diseñada la red, sea en el plano físico o lógico. El concepto de
red puede definirse como "conjunto de nodos
interconectados". Un nodo es el punto en el que una curva se
intercepta a sí misma. Lo que un nodo es concretamente,
depende del tipo de redes a que nos refiramos.
13. ¿A QUÉ SE LLAMA TOPOLOGÍA DE
RED?
La topología física es la disposición de la red, la manera en que
los nodos están conectados unos con otros. La topología lógica
es el método que se usa para comunicarse con los demás
nodos, la ruta que toman los datos de la red entre los diferentes
nodos de la misma, la topología física y lógica pueden ser
iguales o diferentes.
La topología física es exactamente como está construida una
red, tuberías, cableados, equipos, mostrando los dispositivos
físicos.
La topología lógica en un diagrama unifilar que tienen por
objetivo mostrar la información de la configuración lógica de la
red, tal como segmentos, IPs, VLans, velocidades, etc.
14. ¿QUÉ DIFERENCIA HAY ENTRE TOPOLOGÍA
FÍSICA Y TOPOLOGÍA LÓGICA?
a) Red en Bus
Es una topología de bus, cada computadora está conectada a
un segmento común de cable de red. El segmento de red se
coloca como un bus lineal, es decir un cable largo que va de
un extremo a otro de la red y al cual se conecta cada nodo de
la misma. El cable puede ir por el piso, por las paredes, por el
techo o puede ser una combinación de estos, siempre y
cuando el cable sea un segmento continuo.
15. EXPLICAR CON LA AYUDA DE GRÁFICOS,
EN QUÉ CONSISTEN LAS SIGUIENTES
TOPOLOGÍAS.

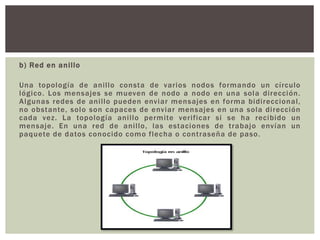

b) Red en anillo
Una topología de anillo consta de varios nodos formando un círculo
lógico. Los mensajes se mueven de nodo a nodo en una sola dirección.
Algunas redes de anillo pueden enviar mensajes en forma bidireccional,
no obstante, solo son capaces de enviar mensajes en una sola dirección
cada vez. La topología anillo permite verificar si se ha recibido un
mensaje. En una red de anillo, las estaciones de trabajo envían un
paquete de datos conocido como flecha o contraseña de paso.
c) Red en estrella
Uno de los tipos más antiguos de topologías de redes es la
estrella, la cual usa el mismo método de envío y recepción de
mensajes que un sistema telefónico, ya que todos los mensajes
de una topología LAN en estrella debe pasar a través de un
dispositivo central de conexiones conocido como concentrador de
cableado, el cual controla el flujo de datos.

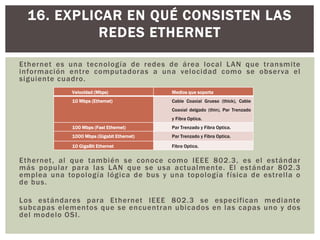

Ethernet es una tecnología de redes de área local LAN que transmite
información entre computadoras a una velocidad como se observa el
siguiente cuadro.
Ethernet, al que también se conoce como IEEE 802.3, es el estándar
más popular para las LAN que se usa actualmente. El estándar 802.3
emplea una topología lógica de bus y una topología física de estrella o
de bus.
Los estándares para Ethernet IEEE 802.3 se especifican mediante
subcapas elementos que se encuentran ubicados en las capas uno y dos
del modelo OSI.
16. EXPLICAR EN QUÉ CONSISTEN LAS
REDES ETHERNET
Velocidad (Mbps) Medios que soporta
10 Mbps (Ethernet) Cable Coaxial Grueso (thick), Cable
Coaxial delgado (thin), Par Trenzado
y Fibra Optica.
100 Mbps (Fast Ethernet) Par Trenzado y Fibra Optica.
1000 Mbps (Gigabit Ethernet) Par Trenzado y Fibra Optica.
10 GigaBit Ethernet Fibra Optica.
El modelo OSI es una forma de describir como el Hardware y
Software pueden organizarse para que los componentes de
una red se puedan comunicar. El modelo OSI divide las tareas
que se realizan en una red de 7 partes separadas llamadas
capas o niveles, como se observa en la siguiente imagen:
Ethernet permite datos a través de la red a una velocidad de 10 Mbps.
Ethernet usa un método de transmisión de datos conocido como Acceso
Múltiple con Detección de Portadora y Detección de Colisiones
(CSMA/CD), antes de que un nodo envié algún dato a través de una red
Ethernet, primero escucha y se da cuenta si algún otro nodo está
transfiriendo información. De no ser así, el nodo transferirá la
información a través de la red. Todos los otros nodos escucharan y el
nodo seleccionado recibirá la información. En caso de que dos nodos
traten de enviar datos por la red al mismo tiempo, cada nodo se dará
cuenta de la colisión y esperara una cantidad de tiempo aleatoria antes
de volver a hacer el envío.
La topología lógica de bus de Ethernet permite que cada nodo tome su
turno en la transmisión de información a través de la red. Así, la falla de
un solo nodo no hace que falle la red completa. Aunque CSMA/CD es una
forma rápida y eficiente para transmitir datos, una red muy cargada
podría llegar al punto de saturación. Sin embargo, con una red diseñada
adecuadamente, la saturación rara vez es preocupante
.

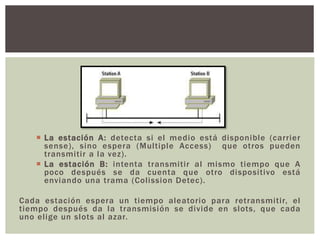

 La estación A: detecta si el medio está disponible (carrier
sense), sino espera (Multiple Access) que otros pueden
transmitir a la vez).
 La estación B: intenta transmitir al mismo tiempo que A
poco después se da cuenta que otro dispositivo está
enviando una trama (Colission Detec).
Cada estación espera un tiempo aleatorio para retransmitir, el
tiempo después da la transmisión se divide en slots, que cada
uno elige un slots al azar.
La IEEE asigno identificadores o estándares a los diferentes
medios que puede utilizar la Ethernet este edificador consta
de tres capas:
Los identificadores o estándares de Ethernet que definen el tipo
de cable de red, las especificaciones de longitud y topología
física que debe utilizarse para conectar nodos en la red son los
siguientes:
 1Base5: Par trenzado a 1 Mbps no fue muy popular el cual
se remplazó por 10BaseT.
 10Base5: Sistema original, coaxial grueso, transmisión
banda base, 10 Mbps y la máxima longitud del segmento
es 500 m.
 10Base 2: Coaxial delgado, 10 Mbps, transmisión banda
base y la máxima longitud del segmento es de 185 m.
 10Base-T: La “T” quiere decir twisted par trenzado. Opera
sobre dos pares de cableados categoría 3 o superior.
 10Base-F: la “F” quiere decir fibra óptica.
 100Base-T: Identifica todo el sistema 100 Mbps (Fast
Ethernet), incluyendo par trenzado y fibra óptica.
 100Base-X: Identifica 1000Base-SX, 1000Base-LX y
1000Base-CX, las tres utilizan el mismo sistema de
codificación (8B/10B) adaptado del estándar de canal de
fibra desarrollado por ANSI.
 1000Base-T: Utiliza un sistema de codificación diferente
a 1000Base-X. utiliza cuatro pares de cableados
categoría 5 o superior.
Tecnología ATM
ATM, significa modo de transferencia asíncrona, es un conjunto de
estándares internacionales para la transferencia de datos, voz y video
por medio de una red a muy altas velocidades. Puesto que opera a
velocidades que van desde 1.5 Mbps hasta 1.5 Gbps. ATM incorpora
parte de los estándares Ethernet, Token Ring y FDDI para la
transferencia de datos.
Asynchronous Transfer Mode (ATM) es una tecnología de switching
basada en unidades de datos de un tamaño fijo de 53 bytes llamadas
celdas. ATM opera en modo orientado a la conexión, esto significa que
cuando dos nodos desean transferir deben primero establecer un canal
o conexión por medio de un protocolo de llamada o señalización. Una
vez establecida la conexión, las celdas de ATM incluyen información que
permite identificar la conexión a la cual pertenecen.
ATM es asíncrono porque las celdas son transmitidas a través de una
red sin tener que ocupar fragmentos específicos de tiempo en
alineación de paquete, como las tramas T1. Estas celdas son pequeñas
(53 bytes), comparadas con los paquetes LAN de longitud variable.
17. EXPLICAR EN QUÉ CONSISTEN LAS
TECNOLOGÍAS ATM Y FDDI
Interfaces que permite manejar ATM
Existen dos interfaces especificadas que son la interface usuario-
red UNI (user-network interface) y la de red a red NNI (network-
network interface). La UNI liga un dispositivo de usuario a un
switch público o privado y la NNI describe una conexión entre dos
switches.
Hay dos interfaces públicas UNI, una a 45 Mbps y otra a 155
Mbps. La interface DS3 está definida en un estándar T1 del
comité ANSI, mientras que la interfase de 155 Mbps está
definida por los grupos estándar del CCITT y ANSI. Tres interfaces
han sido desarrolladas para UNIs privadas, una a 100 Mps y dos a
155 Mbps. Es seguro que la interface estándar internacional
SDH/SONET de 155 Mbps sea la elegida porque permite
interoperabilidad en UNIs públicas y privadas.

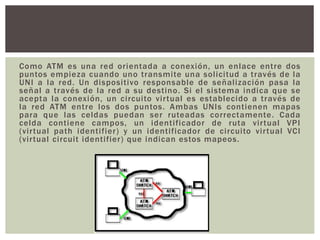

Como ATM es una red orientada a conexión, un enlace entre dos
puntos empieza cuando uno transmite una solicitud a través de la
UNI a la red. Un dispositivo responsable de señalización pasa la
señal a través de la red a su destino. Si el sistema indica que se
acepta la conexión, un circuito virtual es establecido a través de
la red ATM entre los dos puntos. Ambas UNIs contienen mapas
para que las celdas puedan ser ruteadas correctamente. Cada
celda contiene campos, un identificador de ruta virtual VPI
(virtual path identifier) y un identificador de circuito virtual VCI
(virtual circuit identifier) que indican estos mapeos.

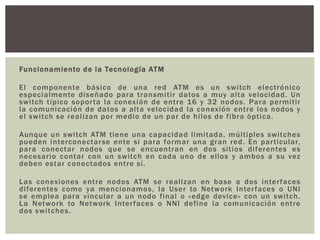

Funcionamiento de la Tecnología ATM
El componente básico de una red ATM es un switch electrónico
especialmente diseñado para transmitir datos a muy alta velocidad. Un
switch típico soporta la conexión de entre 16 y 32 nodos. Para permitir
la comunicación de datos a alta velocidad la conexión entre los nodos y
el switch se realizan por medio de un par de hilos de fibra óptica.
Aunque un switch ATM tiene una capacidad limitada, múltiples switches
pueden interconectarse ente si para formar una gran red. En particular,
para conectar nodos que se encuentran en dos sitios diferentes es
necesario contar con un switch en cada uno de ellos y ambos a su vez
deben estar conectados entre sí.
Las conexiones entre nodos ATM se realizan en base a dos interfaces
diferentes como ya mencionamos, la User to Network Interfaces o UNI
se emplea para vincular a un nodo final o «edge device» con un switch.
La Network to Network Interfaces o NNI define la comunicación entre
dos switches.
Modelo de Capas de la Tecnología ATM
Capa Física
 Define la forma en que las celdas se transportan por la red
 Es independiente de los medios físicos
 Tiene dos subcapas
 TC (Transmission Convergence Sublayer)
 l PM (Physical Medium Sublayer)
Capa ATM
 Provee un solo mecanismo de transporte para múltiples opciones de servicio
 Es independiente del tipo de información que es transmitida (datos, gráficos,
voz. audio, video) con excepción del tipo de servicio (QOS) requerido
 Existen dos tipos de header ATM
 UNI (User-Network Interface)
 NNI (Network-Network Interface)
ATM Adaptation Layer
 Provee las funciones orientadas al usuario no comprendidas en la
Capa ATM
 Permite a la Capa ATM transportar diferentes protocolos y servicios
de capas superiores
 Tiene dos subcapas
 CS (Convergence Sublayer)
 SAR (Segmentation and Reassembly Sublayer)
Tecnología FDDI
FDDI, significa Interfaz de Distribución de Datos por Fibra Óptica es un
estándar para la transferencia de datos por cable de fibra óptica. El
estándar ANSI X3T9.5 para FDDI especifica una velocidad de 100 Mbps.
Dado que el cable de fibra óptica no es susceptible a la interferencia
eléctrica o tan susceptible a la degradación de la señal de la red como
sucede con los cables estándar, FDDI permite el empleo de cables mucho
más largos que otros estándares de red.
FDDI fue diseñado para su uso con equipos que requieren velocidades
mayores que los 10 Mbps disponibles de Ethernet o los 4 Mbps disponibles
de Token Ring.Una red FDDI puede soportar varias LANs de baja capacidad
que requieren un backbone de alta velocidad.
Una red FDDI está formada por dos flujos de datos similares que fluyen en
direcciones opuestas por dos anillos. Existe un anillo primario y otro
secundario. Si hay un problema con el anillo primario, como el fallo del
anillo o una rotura del cable, el anillo se reconfigura a sí mismo
transfiriendo datos al secundario, que continúa transmitiendo.
Funcionamiento de la Tecnología FDDI
Una red FDDI utiliza dos arquitecturas token ring, una de ellas como apoyo en
caso de que la principal falle. En cada anillo, el tráfico de datos se produce en
dirección opuesta a la del otro. Empleando uno solo de esos anillos la velocidad
es de 100 Mbps y el alcance de 200 km, con los dos la velocidad sube a 200
Mbps pero el alcance baja a 100 km. La forma de operar de FDDI es muy similar
a la de token ring, sin embargo, el mayor tamaño de sus anillos conduce a que
su latencia sea superior y más de una trama puede estar circulando por un
mismo anillo a la vez.
FDDI se diseñó con el objeto de conseguir un sistema de tiempo real con un alto
grado de fiabilidad. Se consideró como un objetivo de diseño la transmisión
virtualmente libre de errores. Es por esto, entre otras cosas, que se optó por la
fibra óptica como medio para el FDDI. Además se especificó que la tasa de
error total del anillo completo FDDI no debiera exceder un error cada
1e9 bits (es decir, un error por gigabit) con una tasa de pérdida de paquetes de
datos que tampoco excediese 1e9. En el caso que se produzca un fallo en una
estación o que se rompa un cable, se evita automáticamente la zona del
problema, sin la intervención del usuario, mediante lo que se conoce como
“curva de retorno” (wrapback). Esto ocurre cuando el anillo FDDI detecta un
fallo y direcciona el tráfico hacia el anillo secundario de modo que pueda
reconfigurar la red. Todas las estaciones que se encuentran operando
correctamente se mantienen en línea e inalteradas. Tan pronto como se corrige
el problema, se restaura el servicio en dicha zona.
Modelo de Capas de la Tecnología FDDI
FDDI especifica la capa física y la capa de enlace de datos del modelo OSI, pero no
es una sola especificación, sino un conjunto de 4 especificaciones aisladas, cada
una de ellas con una función específica. Juntas, estas especificaciones tienen la
capacidad de proveer alta velocidad de conexión entre las capas superiores tales
como TCP/IP e IPX y un medio como el cableado de fibra óptica. Las cuatro
especificaciones de FDDI son:
 La especificación MAC (Media Access Control) define cómo se accede al
medio, incluyendo el formato de la trama, manejo del token,
direccionamiento, algoritmos para el cálculo del valor de CRC (control de
redundancia cíclica), y mecanismos de recuperación de errores.
 La especificación PHY (Physical Layer Protocol) define los procedimientos de
codificación y decodificación de datos, requerimientos de temporización
(clocking), y el entramado, entre otras funciones.
 La especificación PMD (Physical-Medium Dependent) define las
características del medio de transmisión, incluyendo enlaces de fibra óptica,
niveles de potencia, tasas de error de bit, componentes ópticos y conectores.
 La especificación SMT (Station Management) define la configuración de
estaciones FDDI, configuración de anillo, características de control de anillo,
incluyendo inserción y extracción, inicialización, aislamiento de errores,
planificación y estadísticas de colección.
a) ¿Qué tipo de red LAN se tiene?
El centro CISCO maneja un tipo de red Estrella.
b) ¿Con qué tipo de cable se conectan las computadoras?
Las computadoras de centro CISCO se conectan con cable UTP
categoría 6
c) ¿Qué tipo de conectores se utilizan?
El Centro CISCO utiliza conectores tipo RJ45.
d) ¿Qué equipos de conectividad se tiene en dicho Centro?
El Centro CISCO cuenta con los equipos de conectividad como ser:
Switch´s y Router´s.
18. VISITA AL CENTRO CISCO DE LA
FACULTAD POLITÉCNICA, E INFORMAR LO
SIGUIENTE:
e) ¿Cómo se efectúa la conexión de la red LAN de CISCO a
Internet?
La conexión de la red LAN de Cisco se la efectúa mediante un
Modem ADSL de 8 Mbps.
f) El servicio de Internet que le llega al Centro-CISCO, ¿se lo
puede distribuir de manera inalámbrica, para los ambientes
cercanos? ¿Cómo se lo efectúa técnicamente?
Se puede distribuir el servicio de internet de manera
inalámbrica para ambientes cercanos al Centro CISCO.
Técnicamente se lo efectuaría instalando un Router y
configurándolo con un IP de nuestro proveedor de internet.
GRUPO 7: CURSO DE REDES 8 PROTOCOLO TCP/IP
El protocolo TCP/IP, es un protocolo que proporciona transmisión fiable
de paquetes de datos sobre redes. TCP/IP es la base del internet que
sirve para enlazar computadoras que utilizan sistemas operativos sobre
las redes de área local (LAN) y área extensa (WAN). TCP/IP Internet
funciona con el modelo TCP/IP y la redes locales también se rigen por
este protocolo.
Como el protocolo OSI, TCP/IP también se subdivide en capas o niveles
pero este protocolo maneja menos capas que son cinco:
Capas de TCP/IP
 Capa de Aplicación.- Esta capa engloba a las capas de aplicación y
sesión de OSI, a su vez esta capa está formada por otros
protocolos como ser como el protocolo de nivel de transporte para
enviar y recibir datos y programas como son los que ofrecen
servicios útiles a la red como servidores web, correo, etc.
19. DE ACUERDO CON EL NO DE SU GRUPO,
PRESENTAR EL VIDEO ABAJO INDICADO,
EXPLICANDO SU CONTENIDO.

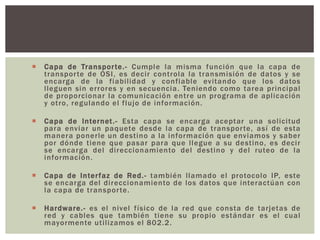

 Capa de Transporte.- Cumple la misma función que la capa de
transporte de OSI, es decir controla la transmisión de datos y se
encarga de la fiabilidad y confiable evitando que los datos
lleguen sin errores y en secuencia. Teniendo como tarea principal
de proporcionar la comunicación entre un programa de aplicación
y otro, regulando el flujo de información.
 Capa de Internet.- Esta capa se encarga aceptar una solicitud
para enviar un paquete desde la capa de transporte, así de esta
manera ponerle un destino a la información que enviamos y saber
por dónde tiene que pasar para que llegue a su destino, es decir
se encarga del direccionamiento del destino y del ruteo de la
información.
 Capa de Interfaz de Red.- también llamado el protocolo IP, este
se encarga del direccionamiento de los datos que interactúan con
la capa de transporte.
 Hardware.- es el nivel físico de la red que consta de tarjetas de
red y cables que también tiene su propio estándar es el cual
mayormente utilizamos el 802.2.

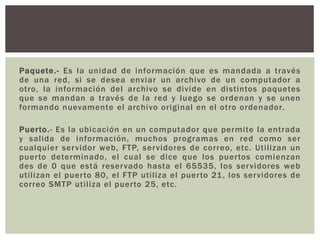

Paquete.- Es la unidad de información que es mandada a través
de una red, si se desea enviar un archivo de un computador a
otro, la información del archivo se divide en distintos paquetes
que se mandan a través de la red y luego se ordenan y se unen
formando nuevamente el archivo original en el otro ordenador.
Puerto.- Es la ubicación en un computador que permite la entrada
y salida de información, muchos programas en red como ser
cualquier servidor web, FTP, servidores de correo, etc. Utilizan un
puerto determinado, el cual se dice que los puertos comienzan
des de 0 que está reservado hasta el 65535, los servidores web
utilizan el puerto 80, el FTP utiliza el puerto 21, los servidores de
correo SMTP utiliza el puerto 25, etc.
La tecnología y la ciencia avanzan muy rápido, por el cual las
necesidades del hombre se han acelerado, la necesidad de
comunicarnos entre equipos de telecomunicaciones e informática
surgió la teleinformática que nos ha servido para conectar lugares
distantes y así de esta manera poder intercambiar conocimiento,
información, datos, etc.
La teleinformática es una rama muy importante para el desarrollo
de nuestras actividades laborales y académicas cuando
aprendemos a comprender, utilizar y beneficiarnos
adecuadamente de estas herramientas que nos ofrece la
informática.
Los medios de transmisión de datos juegan un papel importante
dentro del manejo de las comunicaciones siendo ellos los
determinantes de su buen o mal funcionamiento.
20. CONCLUSIONES
Por otro lado, no siempre lo más costoso es justamente lo
adecuado para montar cualquier tipo de red, se debe tener en
cuenta los beneficios frente a la inversión, además cada tipo de
medio esta hecho a la medida del tamaño de la red en
construcción y aunque alguna opción sea más atractiva que otra
no siempre significa que realmente cumple con todo su potencial.
Para nosotros como estudiantes es muy importante conocer cada
uno de los programas y herramientas que nos ofrece esta ciencia
ya que nos hace generar ideas nuevas para nuestros proyectos
futuros y genera una visión clara de la realidad que es el Sistema
Teleinformático y por ende sabemos qué, sin la tecnología que
representa la informática, sería muy difícil que se hicieran los
grandes avances que se han obtenido hasta ahora
http://www.eveliux.com/mx/Transmision -Serial-y-Paralelo.html
http://mhe.es/universidad/informatica/forouzan/home/capitulo06.pdf
http://queesunaisp.blogspot.com/2012/06/que -es-lan.html
http://www.slideshare.net/Mo0reniita/caracteristicas -de-una-red-de-area-local
http://es.wikipedia.org/wiki/Topolog%C3%ADa_de_red
http://www.informatica-hoy.com.ar/aprender-informatica/Componentes-de-una-
computadora.php
http://es.wikipedia.org/wiki/Sistema_operativo_de_red
http://usuaris.tinet.cat/acl/html_web/redes/topologia/topologia_2.html
http://www.informaticamoderna.com/Hub.htm
http://redestelematicas.com/el-switch-como-funciona-y-sus-principales-
caracteristicas/
21. REFERENCIAS BIBLIOGRÁFICAS
http://www.informaticamoderna.com/Router.htm
http://informatica.iescuravalera.es/iflica/gtfinal/libro/c219.html
http://materias.fi.uba.ar/6679/apuntes/LAN_Ethernet.pdf
http://www.ing.unlp.edu.ar/electrotecnia/procesos/apuntes/ethernet.pdf
http://www.angelfire.com/wi/ociosonet/29.html
http://www.ecured.cu/index.php/Tecnologia_de_las_redes_ATM
http://www.angelfire.com/planet/netstechnology/fddi.htm
http://es.wikipedia.org/wiki/Fiber_Distributed_Data_Interface
http://www.lcc.uma.es/~eat/services/fddi/fddi.htm
http://www.youtube.com/watch?v=FnprJ6eNiD0&list=PL506318DB13D36B39
22. ANEXOS
TEMA # 5 SISTEMA TELEINFORMATICO
TEMA # 5 SISTEMA TELEINFORMATICO
TEMA # 5 SISTEMA TELEINFORMATICO
TEMA # 5 SISTEMA TELEINFORMATICO
TEMA # 5 SISTEMA TELEINFORMATICO
TEMA # 5 SISTEMA TELEINFORMATICO
TEMA # 5 SISTEMA TELEINFORMATICO

TEMA # 5 SISTEMA TELEINFORMATICO

  • 1.
    DOCENTE : Ing.Saúl Severiche Toledo MATERIA : Telecomunicaciones II INTEGRANTES : Oly Cáceres Marcelo Menacho Casal Luis Padilla José Marco UNIVERSIDAD AUTÓNOMA GABRIEL RENÉ MORENO FACULTAD POLITÉCNICA CARRERA: ELECTRÓNICA TEMA # 5 SISTEMA TELEINFORMATICO
  • 2.
    1. ¿Qué esun sistema tele informático? 2. Con la ayuda de un dibujo señalar las partes que corresponden a un sistema teleinformático y explicar la función de cada parte. 3. Indicar la codificación de la frase Querida mamá 2014 utilizando el código ASCII. 4. ¿Qué diferencias existe entre transmisión en serie y transmisión en paralelo? 5. Explicar, con un ejemplo, cómo se detecta el error de un bit, usando control de paridad. 6. Explicar cómo se detecta y corrige el error de un bit, usando el código de Hamming, en la siguiente situación: Información enviada: 0110100 Información recibida: 1110100 7. Con la ayuda de gráficos explicar la función de las partes componentes de una computadora. 8. ¿Qué es una LAN? ¿Cuáles son sus principales características? 9. ¿Qué en una WAN? ¿Cuáles son sus principales características? INDICE
  • 3.
    10. ¿Qué elementosconstituyen una red LAN? Explicar la función de cada elemento . 11. Explicar la función de los siguientes equipos de conectividad : a) Hubs b) Switch c) Ruteadores d) Repetidores e) Puentes f) Compuertas 12. ¿Qué función tiene el Sistema operativo de red? Y ¿qué servicios realiza ? 13. ¿A qué se llama topología de red ? 14. ¿Qué diferencia hay entre topología física y topología lógica ? 15. Explicar con la ayuda de gráficos, en qué consisten las siguientes topologías: a) Red en Bus b) Red en anillo c) Red en estrella INDICE
  • 4.
    16. Explicar enqué consisten las redes Ethernet 17. Explicar en qué consisten las tecnologías ATM y FDDI 18. Hacer una visita al centro CISCO de la Facultad Politécnica, e informar lo siguiente: (Pueden acompañar fotos o video) a) ¿Qué tipo de red LAN se tiene? b) ¿Con qué tipo de cable se conectan las computadoras? c) ¿Qué tipo de conectores se utilizan? d) ¿Qué equipos de conectividad se tiene en dicho Centro? e) ¿Cómo se efectúa la conexión de la red LAN de CISCO a Internet? f) El servicio de Internet que le llega al Centro -CISCO, ¿se lo puede distribuir de manera inalámbrica, para los ambientes cercanos? . ¿Cómo se lo efectúa técnicamente? 19. De acuerdo con el No de su grupo, presentar el video abajo indicado, explicando su contenido. http://www.youtube.com/watch?v=FnprJ6eNiD0&list=PL506318DB13D36B39 GRUPO 7: CURSO DE REDES 8 21. Conclusiones 22. Referencias bibliográficas 23. Anexos INDICE
  • 5.
    Se denomina SistemaTeleinformatico o también llamado Sistema funcional de comunicación de datos, al conjunto de recursos hardware y software utilizados para satisfacer unas denominadas necesidades de transmisión de datos que tiene como objetivo reducir tiempo y esfuerzo y capturar datos en su propia fuente. 1. ¿QUÉ ES UN SISTEMA TELE INFORMÁTICO?
  • 6.
    2. CON LAAYUDA DE UN DIBUJO SEÑALAR LAS PARTES QUE CORRESPONDEN A UN SISTEMA TELEINFORMÁTICO Y EXPLICAR LA FUNCIÓN DE CADA PARTE.
  • 7.
    Un sistema teleinformaticobásico consta de un Procesador Central (Host) auxiliado en las tareas de gestión de las comunicaciones por otro procesador de menor capacidad denominado Unidad de Control de Comunicaciones o Procesador de Comunicaciones (Front – end). En el otro extremo se encuentra el dispositivo que desea comunicar con el procesador central denominándose Terminal Remoto y entre ambos se encuentra la Red de Telecomunicaciones en cuyo principio y fin encontramos los convertidores – adaptadores para la comunicación denominados Módems aunque pueden ser otros tipos de dispositivos según se transmita de una forma o de otra. El Procesador Central (Host).- Se encarga del tratamiento de la información. Pueden existir varios centros de tratamiento y en consecuencia varios procesadores centrales, para no entretener al procesador central en las tareas propias de las comunicaciones en un entorno próximo suele ir conectado a un Procesador de Comunicaciones.
  • 8.
    La Red deTelecomunicación.- Puede utilizar diversos medios físicos para la transmisión de los datos, tales como cable coaxial, radio enlace o fibra óptica entre otros. El Terminal Remoto.- Puede ser cualquier dispositivo capaz de comunicar, recibir o intercambiar datos con el procesador central. Por último y debido a las características de las señales manejadas en un sistema informático, es necesario utilizar un adaptador de dichas señales a otras cuyas características sean más apropiadas para la transmisión de datos a distancia sobre redes de telecomunicación. Estos dispositivos se denominan Módems, Adaptadores telegráficos o Códec, según las características de las señales. En el caso del Modem su nombre viene de la contracción de Modulador – Demodulador y su función es convertir las señales digitales en analógicas y viceversa.
  • 9.
    3. INDICAR LACODIFICACIÓN DE LA FRASE QUERIDA MAMÁ 2014 UTILIZANDO EL CÓDIGO ASCII.
  • 10.
    Transmisión Serie TransmisiónParalelo  Se envía un bit después de otro, hasta completar el carácter.  Se utiliza en comunicaciones de datos.  Se usa en el proceso de deserializacion.  Cada conjunto de bits es separado por un espacio de tiempo.  Este tipo de transmisión puede hacer uso de la línea de dos formas distintas.  Usa ¨n¨ líneas (una por bit).  Se usa para la transmisión a altas velocidades. 4. ¿QUÉ DIFERENCIAS EXISTE ENTRE TRANSMISIÓN EN SERIE Y TRANSMISIÓN EN PARALELO?
  • 11.
    Transmisión Serie En latransmisión serie un bit sigue a otro, por lo que solamente se necesita un canal de comunicación, en lugar de ¨n¨ canales para transmitir datos entre dos dispositivos, la ventaja de la transmisión serie sobre la transmisión paralela es que al tener un único canal de comunicación la transmisión serie reduce el coste de transmisión sobre la paralela en un factor de ¨n¨, además que podemos transmitir a mucha distancia a comparación de la transmisión en paralelo que se limita a distancia en metros . Puesto que la comunicación dentro de los dispositivos es paralela es necesario usar dispositivos de conversión en la interfaz entre el emisor y la línea (paralelo – serie) y entre la línea y el receptor (serie – paralelo).
  • 12.
    Transmisión Paralelo Los datosbinarios formados por unos y ceros, se pueden organizar en grupos de ¨n¨ bits cada uno, agrupando los datos se pueden enviar ¨n¨ bits al mismo tiempo en un lugar de uno solo.
  • 13.
    5. EXPLICAR, CONUN EJEMPLO, CÓMO SE DETECTA EL ERROR DE UN BIT, USANDO CONTROL DE PARIDAD.
  • 15.
    6. EXPLICAR CÓMOSE DETECTA Y CORRIGE EL ERROR DE UN BIT, USANDO EL CÓDIGO DE HAMMING, EN LA SIGUIENTE SITUACIÓN: INFORMACIÓN ENVIADA: 0110100 INFORMACIÓN RECIBIDA: 1110100
  • 16.
    Hardware de unacomputadora El hardware son todos los componentes físicos que forman parte o interactúan con la computadora. 1. Componentes básicos internos a. El Gabinete.- Es la caja de metal y plástico que aloja a los componentes principales, en la parte frontal se encuentra el interruptor de encendido – apagado y una o más unidades de disco CD-ROM, en la parte posterior se encuentran los puertos de conexión que se utilizan para enchufar tipos específicos de dispositivos como ser; puerto para cable del monitor, varios puertos para el mouse y el teclado, un puerto para conectar cable de red, puertos de entrada para micrófonos/altavoces/auxiliares, un puerto para impresora y un puerto para enchufar el cable de alimentación. 7. CON LA AYUDA DE GRÁFICOS EXPLICAR LA FUNCIÓN DE LAS PARTES COMPONENTES DE UNA COMPUTADORA.
  • 17.
    b. Placa Madre:toda computadora cuenta con una placa madre, pieza fundamental de una computadora, encargada de intercomunica todas las demás placas, periféricos y otros componentes entre sí.
  • 18.
    c. Microprocesador: ubicadoen el corazón de la placa madre, es el cerebro de la computadora, lógicamente es llamado CPU.
  • 19.
    d. Memoria: lamemoria RAM, donde se guarda la información que está siendo usada en el momento. También cuenta con memoria ROM, donde básicamente se almacena la BIOS y la configuración más básica de la computadora.
  • 20.
    e. Cables decomunicación: normalmente llamado bus, comunican diferentes componentes entre sí.
  • 21.
    f. Otras placas:generalmente van conectadas a las bahías libres de la placa madre, otras placas pueden ser: aceleradora de gráficos, de sonido, de red, etc.
  • 22.
    g. Dispositivos desenfriamiento:los más comunes son los coolers (ventiladores) y los disipadores de calor.
  • 23.
    2. Componentes deAlmacenamiento Son los componentes típicos empleados para el almacenamiento en una computadora. a. Disco duro: son los dispositivos de almacenamiento masivos más común en la computadora, almacenan el sistema operativo y los archivos del usuario.
  • 24.
    b. Discos CD-ROM:las unidades para la lectura de CDS, DVDs, Blu-Rays, HD-DVDs.
  • 25.
    c. Disquetes: unidadpara la lectura de disquetes, casi sin uso en la actualidad.
  • 26.
    3. Componentes oPeriféricos Externos de salida Son componentes que se conectan a diferentes puertos de la computadora pero permanecen externos a ella. Son de salida porque el flujo principal de datos va desde la computadora hacia el periférico. a. Monitor: se conecta a la placa de video y se encarga de mostrar las tareas que se llevan a cabo en la computadora.
  • 27.
    b. Impresora: imprimedocumentos informáticos en papel u otros medios.
  • 28.
    c. Altavoces: formaparte del sistema de sonido de la computadora. Se conecta a la salida de la placa de sonido.
  • 29.
    4. Componentes OPeriféricos Externos De Entrada Son componentes que se conectan a diferentes puertos de la computadora, pero que permanecen externos a ella. Son de entrada porque el flujo principal de datos va desde el periférico hacia la computadora. a. Mouse: dispositivo empleado para mover un cursor en los interfaces gráficos de usuario.
  • 30.
    b. Teclado: componentefundamental para la entrada de datos en una computadora.
  • 31.
    c. Webcam: entradade video. d. Escáner: permite digitalizar documentos u objetos.
  • 32.
    5. Software deuna computadora Sistema operativo: software que controla la computadora y administra a los servicios y sus funciones, como así también la ejecución de otros programas compatibles con este. El más difundido a nivel mundial es Windows, pero existen otros de gran popularidad como Linux, Unix, etc.
  • 33.
    6. Aplicaciones deusuarios Son los programas que instala el usuario y que ejecutan en el sistema operativo. Son las herramientas que emplea el usuario cuando usa una computadora. Pueden ser navegadores, editores de texto, editores de gráficos, antivirus, etc.
  • 34.
    Una red deárea local, red local o LAN (del inglés local área network) es la interconexión o red de comunicaciones entre una o varias computadoras y periféricos, la cual permite a los usuarios compartir información y recursos como ser espacio en disco duro, impresoras, CD – ROM, etc. Su extensión está limitada físicamente a un edificio o a un entorno de 200 metros, con repetidores podría llegar a la distancia de un campo de 1 kilómetro. El término red local incluye tanto el hardware como el software necesario para la interconexión de los distintos dispositivos y el tratamiento de la información. 8. ¿QUÉ ES UNA LAN? ¿CUÁLES SON SUS PRINCIPALES CARACTERÍSTICAS?
  • 35.
    Características de laRed de Área Local (LAN)  Tecnología broadcast (difusión) con el medio de transmisión compartido.  Cableado específico instalado normalmente a propósito.  Capacidad de transmisión comprendida entre 1 Mbps y 1 Gbps.  Extensión máxima no superior a 3 km (Una FDDI puede llegar a 200 km).  Uso de un medio de comunicación privado.  La simplicidad del medio de transmisión que utiliza (cable coaxial, cables telefónicos y fibra óptica).  La facilidad con que se pueden efectuar cambios en el hardware y el software.  Gran variedad y número de dispositivos conectados.  Posibilidad de conexión con otras redes.
  • 36.
    Ventajas de laRed de Área Local (LAN)  Recursos compartidos.  Los dispositivos conectados a la red comparten datos, aplicaciones, periféricos y elementos de comunicación.  Conectividad a nivel local.  Los distintos equipos que integran la red se encuentran conectados entre si con posibilidades de comunicación.  Permiten trabajo distribuido, cada equipo puede trabajar independientemente o cooperativamente con el resto.  Se adapta al crecimiento cuantitativo referido al número de equipos conectados.  Facilitan mucho la movilidad de puestos de trabajo de un lugar a otro por sus cableados y conexiones.  Instalación sencilla.
  • 37.
    Desventajas de laRed de Área local  Interoperatividad: es la carencia de estándares bien definidos entre los datos que producen las aplicaciones, hace que una red local no garantice que dos dispositivos conectados a ella funcionen correctamente entre si al comunicar aplicaciones de distinta naturaleza, por ejemplo; si dos equipos trabajan con distintos procesadores de texto y pretenden transmitirse archivos de texto posiblemente será necesario algún tipo de conversión.  Gestión de Red: en cuando al control de accesos, rendimiento y fiabilidad es más compleja.  Menor capacidad de datos poco evolucionada.
  • 38.
    Una red deárea amplia, o WAN, por las siglas de (wide area network en inglés), es una red de computadoras que abarca varias ubicaciones físicas, proveyendo servicio a una zona, un país, incluso varios continentes. Es cualquier red que une varias redes locales, llamadas LAN, por lo que sus miembros no están todos en una misma ubicación física. Muchas WAN son construidas por organizaciones o empresas para su uso privado, otras son instaladas por los proveedores de internet (ISP) para proveer conexión a sus clientes. 9. ¿QUÉ EN UNA WAN? ¿CUÁLES SON SUS PRINCIPALES CARACTERÍSTICAS?
  • 39.
    Las redes WANpueden usar sistemas de comunicación vía radioenlaces o satélite. Características del a Red WAN  Posee maquinas dedicadas a la ejecución de programas de usuario (host).  Una subred, donde conectan varios host.  División entre líneas de transmisión y elementos de conmutación (enrutadores).  Es un sistema de interconexión de equipos informativos geográficamente dispersos, que pueden estar incluso en continentes distintos. El sistema de conexión par estas redes normalmente involucra a redes públicas de transmisión de datos.
  • 40.
    Una red decomputadoras consta tanto de hardware como de software. En el hardware se incluyen: estaciones de trabajo, servidores, tarjeta de interfaz de red, cableado y equipo de conectividad. En el software se encuentra el sistema operativo de red (Network Operating System, NOS). a. Estaciones de trabajo.- cada computadora conectada a a la red conserva la capacidad de funcionar de manera independiente, realizando sus propios procesos. Asimismo, las computadoras se convierten en estaciones de trabajo en red, con acceso a la información y recursos contenidos en el servidor de archivos de la misma. Una estación de trabajo no comparte sus propios recursos con otras computadoras. 10. ¿QUÉ ELEMENTOS CONSTITUYEN UNA RED LAN? EXPLICAR LA FUNCIÓN DE CADA ELEMENTO.
  • 41.
    b. Servidores.- sonaquellas computadoras capaces de compartir sus recursos con otras. Los recursos compartidos pueden incluir impresoras, unidades de disco, CD-ROM, directorios en disco duro e incluso archivos individuales. Los tipos de servidores obtienen el nombre dependiendo del recurso que comparten. Algunos de ellos son: servidor de discos, servidor de archivos, servidor de terminales, servidor de impresoras, servidor discos compactos, servidor web y servidor de correo. c. Tarjeta de Interfaz de Red (NIC).- para comunicarse con el resto de la red, cada computadora debe tener instalada una tarjeta de interfaz de red (Network Interface Card, NIC). Se les llama también adaptadores de red o solo tarjetas de red. En la mayoría de los casos, la tarjeta se adapta en la ranura de expansión de la computadora. La tarjeta de interfaz obtiene la información de la PC, la convierte al formato adecuado y la envía a través del cable a otra tarjeta interfaz de la red local. Esta tarjeta recibe la información, la traduce para que la PC pueda entender y la envía a la PC.
  • 42.
    d. Cableado.- laLAN debe tener un sistema de cableado que conecte las estaciones de trabajo individuales con los servidores de archivos y otros periféricos.  Cable de par trenzado: es con mucho, el tipo menos caro y más común de medio de red.  Cable coaxial.- es tan fácil de instalar y mantener como el cable de par trenzado y es el medio que se prefiere para las LAN´s grandes.  Cable de fibra óptica.- tiene mayor velocidad de transmisión que los anteriores, es inmune a la interferencia de frecuencias de radio y capaz de enviar señales a distancias considerables sin perder su fuerza. Tiene un costo mayor. e. Equipo de conectividad.- por lo general, para redes pequeñas, la longitud del cable no es limitante para su desempeño; pero si la red crece, tal vez llegue a necesitarse una mayor extensión de la longitud del cable o exceder la cantidad de nodos especificada. Existen varios dispositivos que extienden la longitud de la red, donde cada uno tiene un propósito específico. Sin embargo, muchos dispositivos incorporan las características de otro tipo de dispositivo para aumentar la flexibilidad y el valor.
  • 43.
    f. Sistema Operativode una Red.- después de cumplir todos los requerimientos de hardware para instalar una LAN, se necesita instalar un sistema operativo de red (Network Operating System, NOS), que administre y coordine todas las operaciones de dicha red. Los sistemas operativos de red tienen una gran variedad de formas y tamaños, debido a que cada organización que los emplea tiene diferentes necesidades. Algunos sistemas operativos se comportan excelentemente en redes pequeñas, así como otros se especializan en conectar muchas redes pequeñas en áreas bastantes amplias.
  • 44.
    a) Hub´s.- significaconcentrador, se trata de un dispositivo utilizado en redes de área local (LAN – Local Area Network), una red local es aquella que cuenta con una interconexión de computadoras relativamente cercanas por medio de cables. La función primordial del Hub: Es concentrar las terminales (otras computadoras cliente) y repetir la señal que recibe de todos los puertos, así todas las computadoras y equipos escuchan los mismos y pueden definir qué información les corresponde y enviar a todas lo que se requiera; son la base de la creación de redes de tipo estrella. 11. EXPLICAR LA FUNCIÓN DE LOS SIGUIENTES EQUIPOS DE CONECTIVIDAD
  • 45.
    Características de losHub´s  Permite concentrar todas las estaciones de trabajo (equipos clientes).  Cuenta con varios puertos RJ45 integrados, desde 4, 8, 16 hasta 32.  Son necesarios para crear las redes tipo estrella (todas las conexiones de las computadoras se concentran en un solo dispositivo).  Permiten la repetición de la señal y son compatibles con la mayoría de los sistemas operativos de red.  Tienen una función en el cual pueden ser interconectados entre sí, pudiéndose conectar a otros Hub´s y permitir la salida de datos (conexión en cascada), por medio del último puerto RJ45.  Con las velocidades actuales de las redes LAN (10/100/1000) y el ancho de banda de los enlaces a internet (1 Mbps hasta 200 Mbps), no se pueden utilizar para repartir la señal en la red, ya que se puede dar el caso de tirar toda la red.
  • 46.
    b) Switch.- Unswitch o conmutador es un dispositivo de interconexión utilizado para conectar equipos en red formando lo que se conoce como una red de área local (LAN) y cuyas especificaciones técnicas siguen el estándar conocido como Ethernet (o técnicamente IEEE 802.3). La función básica de un switch: es la de unir o conectar dispositivos en red. Es importante tener claro que un switch no proporciona por si solo conectividad con otras redes, y obviamente, tampoco proporciona conectividad con Internet. Para ello es necesario un router.
  • 47.
    Características de losSwitch´s  Puertos.- Los puertos son los elementos del switch que permiten la conexión de otros dispositivos al mismo. Como por ejemplo un PC, portátil, un router, otro switch, una impresora y en general cualquier dispositivo que incluya una interfaz de red Ethernet. El número de puertos es una de las características básicas de los switches. Aquí existe un abanico bastante amplio, desde los pequeños switches de 4 puertos hasta switches troncales que admiten varios cientos de puertos.  El estándar Ethernet admite básicamente dos tipos de medios de transmisión cableados: el cable de par trenzado y el cable de fibra óptica. El conector utilizado para cada tipo lógicamente es diferente así que otro dato a tener en cuenta es de qué tipo son los puertos. Normalmente los switches básicos sólo disponen de puertos de cable de par trenzado (cuyo conector se conoce como RJ- 45) y los más avanzados incluyen puertos de fibra óptica (el conector más frecuente aunque no el único es el de tipo SC).  Velocidad.- Dado que Ethernet permite varias velocidades y medios de transmisión, otra de las características destacables sobre los puertos de los switches es precisamente la velocidad a la que pueden trabajar sobre un determinado medio de transmisión. Podemos encontrar puertos definidos como 10/100, es decir, que pueden funcionar bajo los estándares 10BASE-T (con una velocidad de 10 Mbps) y 100BASE-TX (velocidad: 100 Mbps). Otra posibilidad es encontrar puertos 10/100/1000, es decir, añaden el estándar1000BASE- T (velocidad 1000 Mbps). También se pueden encontrar puertos que utilicen fibra óptica utilizando conectores hembra de algún formato para fibra óptica. Existen puertos 100BASE-FX y 1000BASE-X.
  • 48.
     Puertos modulares.-La mayor parte de los switches de gamas media y alta ofrecen los llamados puertos modulares. Estos puertos realmente no tienen ningún conector específico si no que a ellos se conecta un módulo que contiene el puerto. De esta forma podemos adaptar el puerto al tipo de medio y velocidad que necesitemos. Es habitual que los fabricantes ofrezcan módulos de diferentes tipos con conectores RJ-45 o de fibra óptica. Los puertos modulares proporcionan flexibilidad en la configuración de los switches.  Existen dos tipos de módulos para conectar a los puertos modulares: el primer tipo de módulo que apareció es el módulo GBIC (Gigabit Interface Converter) diseñado para ofrecer flexibilidad en la elección del medio de transmisión para Gigabit Ethernet. Posteriormente apareció el módulo SFP (Small Form-factor Puggable) que es algo más pequeño que GBIC (de hecho también se denomina mini-GBIC) y que ha sido utilizado por los fabricante para ofrecer módulos tanto Gigabit como 10GbE en fibra o en cable UTP.
  • 49.
    c) Ruteadores.- Routertraducido significa ruteador lo que podemos interpretar como simple guía. Se trata de un dispositivo utilizado en redes de área local (LAN – Local Area Network), una red local es aquella que cuenta con una interconexión de computadoras relativamente cercanas por medio de cables. El router permite la interconexión de redes LAN. La función del Router: Es la de guiar los paquetes de datos par que fluyen hacia la red correcta e ir determinando que caminos debe seguir para llegar a su destino, básicamente para los servicios de internet, los cuales recibe de otro dispositivo como un modem del proveedor de internet de banda ancha.
  • 50.
    Características de losRouter´s  Permiten la conexión a la LAN desde otras redes, asi como de las computadoras que así lo soliciten, principalmente para proveer de servicios de internet.  Se puede interconectar con redes WLAN (Wireless Local Area Network), por medio de dispositivos inalámbricos como Access Point o Routers Wi-Fi.  Permite la conexión ADSL (Asymmetric Digital Subscriber Line), la cual permite el manejo de internet de banda ancha y ser distribuido hacia otras computadoras por medio de cables UTP.
  • 51.
    d) Repetidores.- Unrepetidor es un dispositivo electrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable. Cuando las distancias entre los nodos de una red son muy elevadas los efectos de la atenuación resultan siendo intolerables, es necesario entonces utilizar dispositivos que restauren la señal a su estado original. Los repetidores son dispositivos encargados de regenerar la señal entre los dos segmentos de red que interconectan, extendiendo de esta forma su alcance.
  • 52.
    El funcionamiento delRepetidor es: tomar la señal que circula por una red y la propagan sin efectuar ningún tipo de traducción o interpretación de dicha señal. Su efecto sobre el retardo de propagación de la señal es mínimo. Dos cables unidos por un repetidor se ven como un mismo cable. Por ello, sobre ambos debe ir el mismo tipo de red de área local, puesto que los nodos de ambos segmentos pertenecen a la misma red. Sin embargo, los cables que unen sí pueden ser diferentes, por ejemplo coaxial y fibra óptica.
  • 53.
    e) Puentes.- Setrata de un dispositivo utilizado en redes inalámbricas de área local (WLAN – Wireless Local Area Network), una red local inalámbrica es aquella que cuenta con una interconexión de computadoras relativamente cercanas, sin necesidad de cables, estas redes funcionan a base de ondas de radios específicas. El puente se encarga de ser una puerta de entrada a la red inalámbrica en un lugar específico y para una cobertura de radio determinada, para cualquier dispositivo que solicite acceder, siempre y cuando este configurado y tenga los permisos necesarios.
  • 54.
    Características del Puente Permite la conexión de dispositivos inalámbricos a la WLAN como: teléfonos celulares, netbook.  También cuentan con soporte para redes basadas en alambre que tienen un puerto RJ45 que permite interconectarse con switch inalámbrico y formar grandes redes entre dispositivos convencionales e inalámbricos.  La tecnología de comunicación con que cuentan es a base de ondas de radio, capaces de traspasar muros, sin embargo entre cada obstáculo esta señal pierde fuerza y se reduce su cobertura.  Cuentan con un enlace máximo de cobertura siendo la unidad de medida el radio de enlace que puede estar desde 30 metros hasta 100 metros.  Cuentan con una antena externa para la correcta emisión y recepción de ondas así por ende, una correcta transmisión de la información.
  • 55.
    Un sistema operativode red, también llamado NOS (del inglés, Network Operating System), es un software que permite la interconexión de ordenadores para poder acceder a los servicios y recursos, hardware y software, creando redes de computadoras. Al igual que un equipo no puede trabajar sin un sistema operativo, una red de equipos no puede funcionar sin un sistema operativo de red, la cual su función consiste en un software que posibilita la comunicación de un sistema informático con otros equipos en el ámbito de una red. 12. ¿QUÉ FUNCIÓN TIENE EL SISTEMA OPERATIVO DE RED? Y ¿QUÉ SERVICIOS REALIZA?
  • 56.
    Los servicios queél NOS realiza son:  Soporte par archivos.- esto es crear, compartir, almacenar y recuperar archivos, actividades esenciales en que él NOS se especializa proporcionando un método rápido y seguro.  Comunicaciones.- se refiere a todo lo que se envía a través del cable. La comunicación se realiza cuando por ejemplo, alguien entra a la red, copia un archivo, envía correo electrónico o imprime.  Servicios para el soporte de equipo.- aquí se incluyen todos los servicios especiales como impresiones, detección de virus en la red, etc. Características de un Sistema Operativo de red NOS  Conecta todos los equipos y recursos de la red.  Gestión de usuarios centralizada.  Proporciona seguridad, controlando el acceso a los datos y recursos. Debe validar los accesos (claves, certificados, sistemas biométricos, etc.) y ver aplicar las políticas de seguridad.  Coordina las funciones de red, incluso con las propias del equipo.  Comparte recursos (lleva a cabo la coordinación y los privilegios a la hora de compartir). Por tanto, mejora notablemente la utilización de los recursos.  Permite monitorizar y gestionar la red y sus componentes.
  • 57.
    La topología dered se llama a una familia de comunicación usada por los computadores que conforman una red para intercambiar datos. En otras palabras, la forma en que está diseñada la red, sea en el plano físico o lógico. El concepto de red puede definirse como "conjunto de nodos interconectados". Un nodo es el punto en el que una curva se intercepta a sí misma. Lo que un nodo es concretamente, depende del tipo de redes a que nos refiramos. 13. ¿A QUÉ SE LLAMA TOPOLOGÍA DE RED?
  • 58.
    La topología físicaes la disposición de la red, la manera en que los nodos están conectados unos con otros. La topología lógica es el método que se usa para comunicarse con los demás nodos, la ruta que toman los datos de la red entre los diferentes nodos de la misma, la topología física y lógica pueden ser iguales o diferentes. La topología física es exactamente como está construida una red, tuberías, cableados, equipos, mostrando los dispositivos físicos. La topología lógica en un diagrama unifilar que tienen por objetivo mostrar la información de la configuración lógica de la red, tal como segmentos, IPs, VLans, velocidades, etc. 14. ¿QUÉ DIFERENCIA HAY ENTRE TOPOLOGÍA FÍSICA Y TOPOLOGÍA LÓGICA?
  • 59.
    a) Red enBus Es una topología de bus, cada computadora está conectada a un segmento común de cable de red. El segmento de red se coloca como un bus lineal, es decir un cable largo que va de un extremo a otro de la red y al cual se conecta cada nodo de la misma. El cable puede ir por el piso, por las paredes, por el techo o puede ser una combinación de estos, siempre y cuando el cable sea un segmento continuo. 15. EXPLICAR CON LA AYUDA DE GRÁFICOS, EN QUÉ CONSISTEN LAS SIGUIENTES TOPOLOGÍAS.
  • 60.
    b) Red enanillo Una topología de anillo consta de varios nodos formando un círculo lógico. Los mensajes se mueven de nodo a nodo en una sola dirección. Algunas redes de anillo pueden enviar mensajes en forma bidireccional, no obstante, solo son capaces de enviar mensajes en una sola dirección cada vez. La topología anillo permite verificar si se ha recibido un mensaje. En una red de anillo, las estaciones de trabajo envían un paquete de datos conocido como flecha o contraseña de paso.
  • 61.
    c) Red enestrella Uno de los tipos más antiguos de topologías de redes es la estrella, la cual usa el mismo método de envío y recepción de mensajes que un sistema telefónico, ya que todos los mensajes de una topología LAN en estrella debe pasar a través de un dispositivo central de conexiones conocido como concentrador de cableado, el cual controla el flujo de datos.
  • 62.
    Ethernet es unatecnología de redes de área local LAN que transmite información entre computadoras a una velocidad como se observa el siguiente cuadro. Ethernet, al que también se conoce como IEEE 802.3, es el estándar más popular para las LAN que se usa actualmente. El estándar 802.3 emplea una topología lógica de bus y una topología física de estrella o de bus. Los estándares para Ethernet IEEE 802.3 se especifican mediante subcapas elementos que se encuentran ubicados en las capas uno y dos del modelo OSI. 16. EXPLICAR EN QUÉ CONSISTEN LAS REDES ETHERNET Velocidad (Mbps) Medios que soporta 10 Mbps (Ethernet) Cable Coaxial Grueso (thick), Cable Coaxial delgado (thin), Par Trenzado y Fibra Optica. 100 Mbps (Fast Ethernet) Par Trenzado y Fibra Optica. 1000 Mbps (Gigabit Ethernet) Par Trenzado y Fibra Optica. 10 GigaBit Ethernet Fibra Optica.
  • 63.
    El modelo OSIes una forma de describir como el Hardware y Software pueden organizarse para que los componentes de una red se puedan comunicar. El modelo OSI divide las tareas que se realizan en una red de 7 partes separadas llamadas capas o niveles, como se observa en la siguiente imagen:
  • 64.
    Ethernet permite datosa través de la red a una velocidad de 10 Mbps. Ethernet usa un método de transmisión de datos conocido como Acceso Múltiple con Detección de Portadora y Detección de Colisiones (CSMA/CD), antes de que un nodo envié algún dato a través de una red Ethernet, primero escucha y se da cuenta si algún otro nodo está transfiriendo información. De no ser así, el nodo transferirá la información a través de la red. Todos los otros nodos escucharan y el nodo seleccionado recibirá la información. En caso de que dos nodos traten de enviar datos por la red al mismo tiempo, cada nodo se dará cuenta de la colisión y esperara una cantidad de tiempo aleatoria antes de volver a hacer el envío. La topología lógica de bus de Ethernet permite que cada nodo tome su turno en la transmisión de información a través de la red. Así, la falla de un solo nodo no hace que falle la red completa. Aunque CSMA/CD es una forma rápida y eficiente para transmitir datos, una red muy cargada podría llegar al punto de saturación. Sin embargo, con una red diseñada adecuadamente, la saturación rara vez es preocupante
  • 65.
    .  La estaciónA: detecta si el medio está disponible (carrier sense), sino espera (Multiple Access) que otros pueden transmitir a la vez).  La estación B: intenta transmitir al mismo tiempo que A poco después se da cuenta que otro dispositivo está enviando una trama (Colission Detec). Cada estación espera un tiempo aleatorio para retransmitir, el tiempo después da la transmisión se divide en slots, que cada uno elige un slots al azar.
  • 66.
    La IEEE asignoidentificadores o estándares a los diferentes medios que puede utilizar la Ethernet este edificador consta de tres capas:
  • 67.
    Los identificadores oestándares de Ethernet que definen el tipo de cable de red, las especificaciones de longitud y topología física que debe utilizarse para conectar nodos en la red son los siguientes:  1Base5: Par trenzado a 1 Mbps no fue muy popular el cual se remplazó por 10BaseT.  10Base5: Sistema original, coaxial grueso, transmisión banda base, 10 Mbps y la máxima longitud del segmento es 500 m.  10Base 2: Coaxial delgado, 10 Mbps, transmisión banda base y la máxima longitud del segmento es de 185 m.
  • 68.
     10Base-T: La“T” quiere decir twisted par trenzado. Opera sobre dos pares de cableados categoría 3 o superior.  10Base-F: la “F” quiere decir fibra óptica.  100Base-T: Identifica todo el sistema 100 Mbps (Fast Ethernet), incluyendo par trenzado y fibra óptica.  100Base-X: Identifica 1000Base-SX, 1000Base-LX y 1000Base-CX, las tres utilizan el mismo sistema de codificación (8B/10B) adaptado del estándar de canal de fibra desarrollado por ANSI.  1000Base-T: Utiliza un sistema de codificación diferente a 1000Base-X. utiliza cuatro pares de cableados categoría 5 o superior.
  • 69.
    Tecnología ATM ATM, significamodo de transferencia asíncrona, es un conjunto de estándares internacionales para la transferencia de datos, voz y video por medio de una red a muy altas velocidades. Puesto que opera a velocidades que van desde 1.5 Mbps hasta 1.5 Gbps. ATM incorpora parte de los estándares Ethernet, Token Ring y FDDI para la transferencia de datos. Asynchronous Transfer Mode (ATM) es una tecnología de switching basada en unidades de datos de un tamaño fijo de 53 bytes llamadas celdas. ATM opera en modo orientado a la conexión, esto significa que cuando dos nodos desean transferir deben primero establecer un canal o conexión por medio de un protocolo de llamada o señalización. Una vez establecida la conexión, las celdas de ATM incluyen información que permite identificar la conexión a la cual pertenecen. ATM es asíncrono porque las celdas son transmitidas a través de una red sin tener que ocupar fragmentos específicos de tiempo en alineación de paquete, como las tramas T1. Estas celdas son pequeñas (53 bytes), comparadas con los paquetes LAN de longitud variable. 17. EXPLICAR EN QUÉ CONSISTEN LAS TECNOLOGÍAS ATM Y FDDI
  • 71.
    Interfaces que permitemanejar ATM Existen dos interfaces especificadas que son la interface usuario- red UNI (user-network interface) y la de red a red NNI (network- network interface). La UNI liga un dispositivo de usuario a un switch público o privado y la NNI describe una conexión entre dos switches. Hay dos interfaces públicas UNI, una a 45 Mbps y otra a 155 Mbps. La interface DS3 está definida en un estándar T1 del comité ANSI, mientras que la interfase de 155 Mbps está definida por los grupos estándar del CCITT y ANSI. Tres interfaces han sido desarrolladas para UNIs privadas, una a 100 Mps y dos a 155 Mbps. Es seguro que la interface estándar internacional SDH/SONET de 155 Mbps sea la elegida porque permite interoperabilidad en UNIs públicas y privadas.
  • 72.
    Como ATM esuna red orientada a conexión, un enlace entre dos puntos empieza cuando uno transmite una solicitud a través de la UNI a la red. Un dispositivo responsable de señalización pasa la señal a través de la red a su destino. Si el sistema indica que se acepta la conexión, un circuito virtual es establecido a través de la red ATM entre los dos puntos. Ambas UNIs contienen mapas para que las celdas puedan ser ruteadas correctamente. Cada celda contiene campos, un identificador de ruta virtual VPI (virtual path identifier) y un identificador de circuito virtual VCI (virtual circuit identifier) que indican estos mapeos.
  • 73.
    Funcionamiento de laTecnología ATM El componente básico de una red ATM es un switch electrónico especialmente diseñado para transmitir datos a muy alta velocidad. Un switch típico soporta la conexión de entre 16 y 32 nodos. Para permitir la comunicación de datos a alta velocidad la conexión entre los nodos y el switch se realizan por medio de un par de hilos de fibra óptica. Aunque un switch ATM tiene una capacidad limitada, múltiples switches pueden interconectarse ente si para formar una gran red. En particular, para conectar nodos que se encuentran en dos sitios diferentes es necesario contar con un switch en cada uno de ellos y ambos a su vez deben estar conectados entre sí. Las conexiones entre nodos ATM se realizan en base a dos interfaces diferentes como ya mencionamos, la User to Network Interfaces o UNI se emplea para vincular a un nodo final o «edge device» con un switch. La Network to Network Interfaces o NNI define la comunicación entre dos switches.
  • 74.
    Modelo de Capasde la Tecnología ATM Capa Física  Define la forma en que las celdas se transportan por la red  Es independiente de los medios físicos  Tiene dos subcapas  TC (Transmission Convergence Sublayer)  l PM (Physical Medium Sublayer) Capa ATM  Provee un solo mecanismo de transporte para múltiples opciones de servicio  Es independiente del tipo de información que es transmitida (datos, gráficos, voz. audio, video) con excepción del tipo de servicio (QOS) requerido  Existen dos tipos de header ATM  UNI (User-Network Interface)  NNI (Network-Network Interface)
  • 75.
    ATM Adaptation Layer Provee las funciones orientadas al usuario no comprendidas en la Capa ATM  Permite a la Capa ATM transportar diferentes protocolos y servicios de capas superiores  Tiene dos subcapas  CS (Convergence Sublayer)  SAR (Segmentation and Reassembly Sublayer) Tecnología FDDI FDDI, significa Interfaz de Distribución de Datos por Fibra Óptica es un estándar para la transferencia de datos por cable de fibra óptica. El estándar ANSI X3T9.5 para FDDI especifica una velocidad de 100 Mbps. Dado que el cable de fibra óptica no es susceptible a la interferencia eléctrica o tan susceptible a la degradación de la señal de la red como sucede con los cables estándar, FDDI permite el empleo de cables mucho más largos que otros estándares de red.
  • 76.
    FDDI fue diseñadopara su uso con equipos que requieren velocidades mayores que los 10 Mbps disponibles de Ethernet o los 4 Mbps disponibles de Token Ring.Una red FDDI puede soportar varias LANs de baja capacidad que requieren un backbone de alta velocidad. Una red FDDI está formada por dos flujos de datos similares que fluyen en direcciones opuestas por dos anillos. Existe un anillo primario y otro secundario. Si hay un problema con el anillo primario, como el fallo del anillo o una rotura del cable, el anillo se reconfigura a sí mismo transfiriendo datos al secundario, que continúa transmitiendo.
  • 77.
    Funcionamiento de laTecnología FDDI Una red FDDI utiliza dos arquitecturas token ring, una de ellas como apoyo en caso de que la principal falle. En cada anillo, el tráfico de datos se produce en dirección opuesta a la del otro. Empleando uno solo de esos anillos la velocidad es de 100 Mbps y el alcance de 200 km, con los dos la velocidad sube a 200 Mbps pero el alcance baja a 100 km. La forma de operar de FDDI es muy similar a la de token ring, sin embargo, el mayor tamaño de sus anillos conduce a que su latencia sea superior y más de una trama puede estar circulando por un mismo anillo a la vez. FDDI se diseñó con el objeto de conseguir un sistema de tiempo real con un alto grado de fiabilidad. Se consideró como un objetivo de diseño la transmisión virtualmente libre de errores. Es por esto, entre otras cosas, que se optó por la fibra óptica como medio para el FDDI. Además se especificó que la tasa de error total del anillo completo FDDI no debiera exceder un error cada 1e9 bits (es decir, un error por gigabit) con una tasa de pérdida de paquetes de datos que tampoco excediese 1e9. En el caso que se produzca un fallo en una estación o que se rompa un cable, se evita automáticamente la zona del problema, sin la intervención del usuario, mediante lo que se conoce como “curva de retorno” (wrapback). Esto ocurre cuando el anillo FDDI detecta un fallo y direcciona el tráfico hacia el anillo secundario de modo que pueda reconfigurar la red. Todas las estaciones que se encuentran operando correctamente se mantienen en línea e inalteradas. Tan pronto como se corrige el problema, se restaura el servicio en dicha zona.
  • 78.
    Modelo de Capasde la Tecnología FDDI FDDI especifica la capa física y la capa de enlace de datos del modelo OSI, pero no es una sola especificación, sino un conjunto de 4 especificaciones aisladas, cada una de ellas con una función específica. Juntas, estas especificaciones tienen la capacidad de proveer alta velocidad de conexión entre las capas superiores tales como TCP/IP e IPX y un medio como el cableado de fibra óptica. Las cuatro especificaciones de FDDI son:  La especificación MAC (Media Access Control) define cómo se accede al medio, incluyendo el formato de la trama, manejo del token, direccionamiento, algoritmos para el cálculo del valor de CRC (control de redundancia cíclica), y mecanismos de recuperación de errores.  La especificación PHY (Physical Layer Protocol) define los procedimientos de codificación y decodificación de datos, requerimientos de temporización (clocking), y el entramado, entre otras funciones.  La especificación PMD (Physical-Medium Dependent) define las características del medio de transmisión, incluyendo enlaces de fibra óptica, niveles de potencia, tasas de error de bit, componentes ópticos y conectores.  La especificación SMT (Station Management) define la configuración de estaciones FDDI, configuración de anillo, características de control de anillo, incluyendo inserción y extracción, inicialización, aislamiento de errores, planificación y estadísticas de colección.
  • 79.
    a) ¿Qué tipode red LAN se tiene? El centro CISCO maneja un tipo de red Estrella. b) ¿Con qué tipo de cable se conectan las computadoras? Las computadoras de centro CISCO se conectan con cable UTP categoría 6 c) ¿Qué tipo de conectores se utilizan? El Centro CISCO utiliza conectores tipo RJ45. d) ¿Qué equipos de conectividad se tiene en dicho Centro? El Centro CISCO cuenta con los equipos de conectividad como ser: Switch´s y Router´s. 18. VISITA AL CENTRO CISCO DE LA FACULTAD POLITÉCNICA, E INFORMAR LO SIGUIENTE:
  • 80.
    e) ¿Cómo seefectúa la conexión de la red LAN de CISCO a Internet? La conexión de la red LAN de Cisco se la efectúa mediante un Modem ADSL de 8 Mbps. f) El servicio de Internet que le llega al Centro-CISCO, ¿se lo puede distribuir de manera inalámbrica, para los ambientes cercanos? ¿Cómo se lo efectúa técnicamente? Se puede distribuir el servicio de internet de manera inalámbrica para ambientes cercanos al Centro CISCO. Técnicamente se lo efectuaría instalando un Router y configurándolo con un IP de nuestro proveedor de internet.
  • 81.
    GRUPO 7: CURSODE REDES 8 PROTOCOLO TCP/IP El protocolo TCP/IP, es un protocolo que proporciona transmisión fiable de paquetes de datos sobre redes. TCP/IP es la base del internet que sirve para enlazar computadoras que utilizan sistemas operativos sobre las redes de área local (LAN) y área extensa (WAN). TCP/IP Internet funciona con el modelo TCP/IP y la redes locales también se rigen por este protocolo. Como el protocolo OSI, TCP/IP también se subdivide en capas o niveles pero este protocolo maneja menos capas que son cinco: Capas de TCP/IP  Capa de Aplicación.- Esta capa engloba a las capas de aplicación y sesión de OSI, a su vez esta capa está formada por otros protocolos como ser como el protocolo de nivel de transporte para enviar y recibir datos y programas como son los que ofrecen servicios útiles a la red como servidores web, correo, etc. 19. DE ACUERDO CON EL NO DE SU GRUPO, PRESENTAR EL VIDEO ABAJO INDICADO, EXPLICANDO SU CONTENIDO.
  • 82.
     Capa deTransporte.- Cumple la misma función que la capa de transporte de OSI, es decir controla la transmisión de datos y se encarga de la fiabilidad y confiable evitando que los datos lleguen sin errores y en secuencia. Teniendo como tarea principal de proporcionar la comunicación entre un programa de aplicación y otro, regulando el flujo de información.  Capa de Internet.- Esta capa se encarga aceptar una solicitud para enviar un paquete desde la capa de transporte, así de esta manera ponerle un destino a la información que enviamos y saber por dónde tiene que pasar para que llegue a su destino, es decir se encarga del direccionamiento del destino y del ruteo de la información.  Capa de Interfaz de Red.- también llamado el protocolo IP, este se encarga del direccionamiento de los datos que interactúan con la capa de transporte.  Hardware.- es el nivel físico de la red que consta de tarjetas de red y cables que también tiene su propio estándar es el cual mayormente utilizamos el 802.2.
  • 83.
    Paquete.- Es launidad de información que es mandada a través de una red, si se desea enviar un archivo de un computador a otro, la información del archivo se divide en distintos paquetes que se mandan a través de la red y luego se ordenan y se unen formando nuevamente el archivo original en el otro ordenador. Puerto.- Es la ubicación en un computador que permite la entrada y salida de información, muchos programas en red como ser cualquier servidor web, FTP, servidores de correo, etc. Utilizan un puerto determinado, el cual se dice que los puertos comienzan des de 0 que está reservado hasta el 65535, los servidores web utilizan el puerto 80, el FTP utiliza el puerto 21, los servidores de correo SMTP utiliza el puerto 25, etc.
  • 84.
    La tecnología yla ciencia avanzan muy rápido, por el cual las necesidades del hombre se han acelerado, la necesidad de comunicarnos entre equipos de telecomunicaciones e informática surgió la teleinformática que nos ha servido para conectar lugares distantes y así de esta manera poder intercambiar conocimiento, información, datos, etc. La teleinformática es una rama muy importante para el desarrollo de nuestras actividades laborales y académicas cuando aprendemos a comprender, utilizar y beneficiarnos adecuadamente de estas herramientas que nos ofrece la informática. Los medios de transmisión de datos juegan un papel importante dentro del manejo de las comunicaciones siendo ellos los determinantes de su buen o mal funcionamiento. 20. CONCLUSIONES
  • 85.
    Por otro lado,no siempre lo más costoso es justamente lo adecuado para montar cualquier tipo de red, se debe tener en cuenta los beneficios frente a la inversión, además cada tipo de medio esta hecho a la medida del tamaño de la red en construcción y aunque alguna opción sea más atractiva que otra no siempre significa que realmente cumple con todo su potencial. Para nosotros como estudiantes es muy importante conocer cada uno de los programas y herramientas que nos ofrece esta ciencia ya que nos hace generar ideas nuevas para nuestros proyectos futuros y genera una visión clara de la realidad que es el Sistema Teleinformático y por ende sabemos qué, sin la tecnología que representa la informática, sería muy difícil que se hicieran los grandes avances que se han obtenido hasta ahora
  • 86.
    http://www.eveliux.com/mx/Transmision -Serial-y-Paralelo.html http://mhe.es/universidad/informatica/forouzan/home/capitulo06.pdf http://queesunaisp.blogspot.com/2012/06/que -es-lan.html http://www.slideshare.net/Mo0reniita/caracteristicas-de-una-red-de-area-local http://es.wikipedia.org/wiki/Topolog%C3%ADa_de_red http://www.informatica-hoy.com.ar/aprender-informatica/Componentes-de-una- computadora.php http://es.wikipedia.org/wiki/Sistema_operativo_de_red http://usuaris.tinet.cat/acl/html_web/redes/topologia/topologia_2.html http://www.informaticamoderna.com/Hub.htm http://redestelematicas.com/el-switch-como-funciona-y-sus-principales- caracteristicas/ 21. REFERENCIAS BIBLIOGRÁFICAS
  • 87.
  • 88.
