UNIVERSIDAD AUTÓNOMA
“GABRIEL RENE MORENO”
FACULTAD POLITÉCNICA
CARRERA: ELECTRÓNICA Y
TELECOMUNICACION
INFORME
DOCENTE : ING. Saúl Severiche Toledo
MATERIA : TELECOMUNICACIONES II
INTEGRANTES : Julio Lee Parra Villarroel 212106139
Brenda Alejandra Lara Morón 212104306
Miguel Ángel Sejas Gonzales 210219939
Santa Cruz – Bolivia

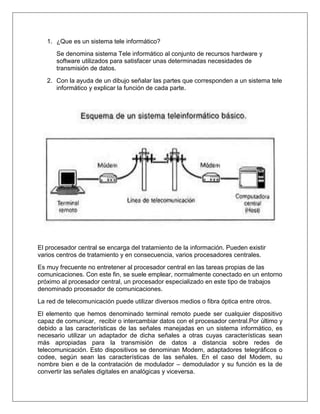

1. ¿Que es un sistema tele informático?
Se denomina sistema Tele informático al conjunto de recursos hardware y
software utilizados para satisfacer unas determinadas necesidades de
transmisión de datos.
2. Con la ayuda de un dibujo señalar las partes que corresponden a un sistema tele
informático y explicar la función de cada parte.
El procesador central se encarga del tratamiento de la información. Pueden existir
varios centros de tratamiento y en consecuencia, varios procesadores centrales.
Es muy frecuente no entretener al procesador central en las tareas propias de las
comunicaciones. Con este fin, se suele emplear, normalmente conectado en un entorno
próximo al procesador central, un procesador especializado en este tipo de trabajos
denominado procesador de comunicaciones.
La red de telecomunicación puede utilizar diversos medios o fibra óptica entre otros.
El elemento que hemos denominado terminal remoto puede ser cualquier dispositivo
capaz de comunicar, recibir o intercambiar datos con el procesador central.Por último y
debido a las características de las señales manejadas en un sistema informático, es
necesario utilizar un adaptador de dicha señales a otras cuyas características sean
más apropiadas para la transmisión de datos a distancia sobre redes de
telecomunicación. Esto dispositivos se denominan Modem, adaptadores telegráficos o
codee, según sean las características de las señales. En el caso del Modem, su
nombre bien e de la contratación de modulador – demodulador y su función es la de
convertir las señales digitales en analógicas y viceversa.
3. Indicar la codificación de la frase Querida mamá 2014 utilizando el código ASCII.
Querida mamá:
Q= 101 0001 m = 110 1101
u= 111 0101 a = 110 0001
e= 110 0101 m = 110 1101
r= 111 0010 a = 110 0001
i= 110 1001
d= 110 0100
a= 110 0001
4. ¿Que diferencias existen entre transmisión en serie y transmisión en paralelo?
La comunicación en serie transfiere un bit de datos a la vez, mientras que la
comunicación en paralelo transfiere muchos bits de datos a la vez. La comunicación
en serie transmite los bits de datos de forma secuencial, mientras que la
comunicación en paralelo transmite bits de datos de forma simultánea, lo que
permite que se transfieran mayores cantidades de datos.
La comunicación en serie requiere menos alambres y cables, y es ideal para
transferir datos a través de grandes distancias. La transmisión de datos en paralelo
utiliza más cables, lo que provoca que las señales transmitidas se distorsionen y los
datos sean poco fiables cuando se comunican a través de grandes distancias.
5. Explicar, con un ejemplo, como se detecta el error de un bit usando control de
paridad.
0 100 0001 0 000 0001
El receptor detecta un error debido a que recibe la información 11110100 y en esta
hay una falla ya que detecta que existen cinco (1) y están impares por lo cual
solicita al emisor que mande nuevamente la información. A este método se lo llama
control de PARIDAD.
6. Explicar cómo se detecta y corrige el error de un bit, usando el código de
Hamming, en la siguiente situación:
Información enviada: 0110100 información recibida: 1110100
C1 b7= 0, b5= 1, b3= 1, b1= 0 C1= 1
C2 b7= 0, b6= 1, b3= 1, b2= 0 C2= 1
C3 b7= 0, b6= 1, b5= 1, b4= 0 C3= 1 (ERROR EN B7)
7. Con la ayuda de gráficos explicar la función de las partes componentes de una
computadora.
Placa Madre: toda computadora cuenta con
una placamadre, pieza fundamental de una
computadora, encargada de intercomunicar
todas las demás placas,periféricos y otros
componentes entre sí.
Microprocesador: ubicado en el corazón de
la placa madre, es el "cerebro" de la
computadora. Lógicamente es
llamado CPU.
Memoria: la memoria RAM, donde se
guarda la información que está siendo
usada en el momento. También cuenta
con memoria ROM, donde se almacena
la BIOS y la configuración más básica de la
computadora. (ver ¿qué es el bios? y Cómo
instalar memoria RAM en la computadora)
Cables de comunicación: normalmente
llamados bus, comunican diferentes
componentes entre sí.
Otras placas: generalmente van
conectadas a las bahíaslibres de la placa
madre. Otras placas pueden
ser:aceleradora de gráficos, de sonido, de
red, etc. (Ver Cómo instalar una placa
aceleradora)
Dispositivos de enfriamiento: los más
comunes son los coolers (ventiladores) y
los disipadores de calor.
Fuente eléctrica: para proveer de energía a
la computadora.
Puertos de comunicación: USB, puerto
serial, puerto paralelo, para la conexión con
periféricos externos.
Componentes de almacenamiento:
Son los componentes típicos empleados para el almacenamiento en una computadora.
También podría incluirse lamemoria RAM en esta categoría.
Discos duros: son los dispositivos
de almacenamientomasivos más comunes
en las computadoras. Almacenan
el sistema operativo y
los archivos del usuario.
Discos ópticos: las unidades para la lectura
de CDs,DVDs, Blu-Rays y HD-DVDs..
Disquetes: las unidades para lectura de
disquetes, casi sin uso en la actualidad.
Otros dispositivos de
almacenamiento: ZIP, memorias flash, etc.
Componentes o periféricos externos de salida:
Son componentes que se conectan a diferentes puertos de la computadora, pero que
permanecen externos a ella. Son de "salida" porque el flujo principal de datos va desde
la computadora hacia el periférico.
Monitor: se conecta a la placa
de video (muchas veces incorporada a la
placa madre) y se encarga de mostrar las
tareas que se llevan a cabo en la
computadora. Actualmente vienen
en CRT o LCD.
Impresora: imprime documentos
informáticos en papel u otros medios.
Altavoces: forma parte del sistema de
sonido de la computadora. Se conecta a
la salida de la placa de sonido (muchas
veces incorporada a la placa madre).
Componentes o periféricos externos de entrada:
Son componentes que se conectan a diferentes puertos de la computadora, pero que
permanecen externos a ella. Son de "entrada" porque el flujo principal de datos va
desde el periférico hacia la computadora.
Mouse o ratón: dispositivo empleado para
mover uncursor en los interfaces gráficos
de usuario. Cumplen funciones similares:
el Touchpad, el Trackball, y el Lápiz óptico.
(Ver limpieza del mouse)
Teclado: componentes fundamental para la
entrada de datos en una computadora.
(Ver limpieza del teclado).
Webcam: entrada de video, especial
paravideoconferencias.
Escáner: permiten digitalizar documentos u
objetos.
8. ¿Que es una LAN? ¿Cuáles son sus principales características?
La definición más general de una Red de Area Local (Local Area Network, LAN),
es una red de comunicaciones utilizada por una sola organización a través de
una distancia limitada, la cual permite a los usuarios compartir información y
recursos como: Espacio en disco duro, impresora, CD ROM, etc.
9. ¿Que es una WAN? ¿Cuáles son sus principales características?
Una red de área amplia, WAN, acrónimo de la expresión en idioma inglés ‘Wide
Area Network‘, es un tipo de red de computadoras capaz de cubrir distancias desde
unos 100 hasta unos 1000 km, dando el servicio a un país o un continente.
Son construidas por y para una organización o empresa particular y son de uso
privado otras son construidas por los proveedores del internet para proveer de
conexión a sus clientes.
Características de una WAN
 Posee maquinas dedicadas a la ejecución de programas de usuario
 Una sub red donde conectan uno o varios hosts.
 División entre líneas de transmisión y elementos de conmutación
 Usualmente los routers son computadoras de as subredes que componen la
WAN
10.Que elementos constituyen una red LAN? Explicar la función de cada elemento
Los elementos que constituyen una red LAN son:
 Estaciones de trabajo: Cada computadora conectada a la red conserva la
capacidad de funcionar de manera independiente, realizando sus propios
procesos. Asimismo las computadoras se convierten en estaciones de trabajo en
red, con acceso a la información y recursos contenidos en el servidor de
archivos de la misma. Una estación de trabajo no comparte sus propios recursos
con otra computadora.
 Servidor: son aquellas computadoras capaces de compartir sus recursos con
otra. Los recursos compartidos pueden incluir impresoras, unidades de disco,
CD ROM, directorios en disco duro e incluso archivos individuales.
 Los tipos de servidores obtienen el nombre dependiendo del recurso que
comparte. Algunos de ellos son: servidor de discos, servidor de archivos,
servidor de terminales, servidor de impresoras, servidor de discos compactos,
servidor web y servidor de correo.
 Tarjeta de interfaz de red (NIC): para comunicarse con el resto de la red, cada
computadora debe tener instalada una tarjeta de interfaz de red (network
interface card, NIC) se le llama también adaptadores de red o solo tarjeta de red.
En la mayoría de los casos, la tarjeta se adapta en la ranura de expansión de la
computadora. La tarjeta de interfaz obtiene la información de la pc, la convierte
al formato adecuado y la envía a través del cable a otra tarjeta de interfaz de la
red local. Esta tarjeta recibe la información, la traduce para que la PC pueda
entender y la envía a la PC.
 Cableado.- La LAN debe tener un sistema de cableado que conecte las
estaciones de trabajo individuales con los servidores de archivos y otros
periféricos. Si solo hubiera un tipo de cableado disponible, la decisión sería
sencilla. Lo cierto es que hay muchos tipos de cableados, cada uno con sus
propios defensores y como existen una gran variedad en cuanto al costo y
capacidad, la selección no debe ser un asunto trivial.
o Cableado de par trenzado.- Es cable más barato y más común de red.
o Cable coaxial.- es fácil de instalar y mantener como el cable de par
trenzado y el medio que se prefiere para las LANS grandes.
o Cable de fibra óptica.- Tiene mayor velocidad de transmisión que los
anteriores, es inmune a la interferencia de frecuencia de radio y capaz de
enviar señales a distancias considerables sin perder su fuerza. Tiene un
costo mayor.
 Equipo de conectividad.- Por lo general para redes pequeñas, la longitud del
cable no es limitante para su desempeño; pero si la red crece tal vez llegue a
necesitarse una mayor extensión de la longitud del cable o exceder la cantidad
de nodos especificados. Existen varios dispositivos que extienden la longitud de
la red, donde cada uno tiene un propósito especifico. Sin embargo, muchos
dispositivos incorporan las características de otro tipo de dispositivo para
aumentar la flexibilidad y el valor.
11. Explicar la función de los siguientes equipos de conectividad.
a) Hubs.- o concentradores son un punto central de conexión para nodos de red
que están dispuestos de acuerdos a una topología física de estrella.
b) Switch.- dispositivo digital lógico de interconexión de equipos que opera en
la capa de enlace de datos del modelo OSI. Su función es interconectar dos o
más segmentos de red, de manera similar a los puentes de red, pasando datos
de un segmento a otro de acuerdo con la dirección MAC de destino de
las tramas en la red.
c) Ruteadores.- Los ruteadores son similares a los puentes, solo que operan a un
nivel diferente. Requieren por lo general que cada red tenga el mismo sistema
operativo de red, para poder conectar redes basadas en topologías lógicas
completamente diferentes como Ethernet y token ring.
d) Repetidores.- un repetidor es un dispositivo que permite extender la longitud de
la red, amplifica y retransmite la señal de red.
e) Puentes.- Un puente es un dispositivo que conecta dos LAN separadas para
crear lo que aparenta ser una sola LAN
f) Compuertas.- una compuerta permite que los nodos de una red se comuniquen
con tipos diferentes de red o con otros dispositivos. Podrá tenerse, por ejemplo
una LAN que consista en computadoras compatibles con IBM y otra con
MACINTOSH.
12.¿Que función tiene el sistema operativo de red? ¿Y que servicios realiza?
Administra y coordina todas las operaciones de la red. Los servicios que realiza
son:
 Soporte para archivo.- es crear, compartir, almacenar y recuperar archivos,
actividades esenciales en que el nos especializa proporcionando un método
rápido y seguro.
 Comunicaciones.- se refiere a todo lo que se envía a través del cable. La
comunicación se realiza cuando por ejemplo, alguien entra a la red, copia un
archivo, envía correo electrónico o imprime.
 Servicios para el soporte de equipo.- aquí se incluye todos los servicios
especiales como impresiones, detección de virus, etc.
13.¿A que se llama topología de red?
Los nodos de red (las computadoras), necesitan estar conectados para
comunicarse. A la forma en que están conectados los nodos se le llama
topología. Una red tiene dos diferentes tipos de topologías: física y lógica.
14.¿Que diferencia hay entre topología física y topología lógica?
La topología física: es la disposición física de la red la manera en que los nodos
están conectados unos a otros.
La topología lógica: es el método que se usa para comunicarse con los demás
nodos la ruta que toma los datos de la red entre los diferentes nodos de la
misma.
15.Explicar con la ayuda de gráficos, en que consiste las siguientes topologías.
a) Red en bus.- Una red en bus es aquella topología que se caracteriza por
tener un único canal de comunicaciones (denominado bus, troncal o
backbone) al cual se conectan los diferentes dispositivos. De esta forma
todos los dispositivos comparten el mismo canal para comunicarse entre sí.
b) Red en anillo.- Una red en anillo es una topología de red en la que cada
estación tiene una única conexión de entrada y otra de salida. Cada estación
tiene un receptor y un transmisor que hace la función de traductor, pasando
la señal a la siguiente estación. En este tipo de red la comunicación se da por
el paso de un token o testigo, que se puede conceptualizar como un cartero
que pasa recogiendo y entregando paquetes de información, de esta manera
se evitan eventuales pérdidas de información debidas a colisiones.
c) Red en estrella.- Una red en estrella es una red en la cual las estaciones
están conectadas directamente a un punto central y todas las
comunicaciones se han de hacer necesariamente a través de éste. Los
dispositivos no están directamente conectados entre sí, además de que no
se permite tanto tráfico de información. Dada su transmisión, una red en
estrella activa tiene un nodo central activo que normalmente tiene los medios
para prevenir problemas relacionados con el eco.
Se utiliza sobre todo para redes locales. La mayoría de las redes de área
local que tienen un enrutador (router), un conmutador (switch) o
un concentrador (hub) siguen esta topología. El nodo central en éstas sería el
enrutador, el conmutador o el concentrador, por el que pasan todos los
paquetes de usuarios.
16.Explicar en que consisten las redes ETHERNET
Ethernet es un estándar de redes de área local para computadores con acceso al
medio por detección de la onda portadora y con detección de colisiones nombre
viene del concepto físico de ether. Ethernet define las características de cableado y
señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de
datos del modelo OSI.
Ethernet se tomó como base para la redacción del estándar internacional IEEE
802.3, siendo usualmente tomados como sinónimos. Se diferencian en uno de los
campos de la trama de datos. Sin embargo, las tramas Ethernet e IEEE 802.3
pueden coexistir en la misma red.
17.Explicar en que consiste las tecnologías ATM y FDDI
ATM.- Con esta tecnología, a fin de aprovechar al máximo la capacidad de los
sistemas de transmisión, sean estos de cable o radioeléctricos, la información no es
transmitida y conmutada a través de canales asignados en permanencia, sino en
forma de cortos paquetes (celdas ATM) de longitud constante y que pueden ser
enrutadas individualmente mediante el uso de los denominados canales
virtuales y trayectos virtuales.
FDDI.- Una red de Interfaz de datos distribuidos por fibra (Fiber Distributed Data
Interface, FDDI) PROPORCIONA CONEXIONES DE ALTA VELOCIDAD PARA
VARIOS TIPOS DE REDES. FDDI fue diseñado para su uso con equipos que
requieren velocidades mayores que los 10 Mbps disponibles de Ethernet o los 4
Mbps disponibles de Token Ring. Una red FDDI puede soportar varias LANs de baja
capacidad que requieren un backbone de alta velocidad.
Una red FDDI ESTÁ FORMADA POR DOS FLUJOS DE DATOS SIMILARES QUE
FLUYEN EN DIRECCIONES OPUESTAS POR DOS ANILLOS. Existe un anillo
primario y otro secundario. Si hay un problema con el anillo primario, como el fallo
del anillo o una rotura del cable, el anillo se reconfigura a sí mismo transfiriendo
datos al secundario, que continúa transmitiendo.

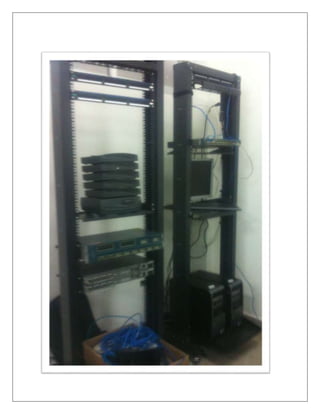

18.Hacer una visita al centro CISCO de la facultad politécnica e informar lo
siguiente:
a) ¿Que tipo de red LAN se tiene?
Ethernet, topología estrella.
b) ¿Con que tipo de cable se conectan las computadoras?
Cable UTP, categoría 6.
c) ¿Que tipo conectores se utilizan?
Conector RJ45
d) ¿Que equipos de conectividad se tiene en dicho centro?
Access point, Router, Switch
e) ¿Cómo se efectúa la conexión de la red LAN de CISCO a internet?
Internet ADSL con 6 Mbps de AXS.
f) El servicio de internet que le llega al centro- CISCO, ¿se lo puede distribuir de
manera inalámbrica, para los ambientes cercanos? ¿Cómo se lo efectúa
técnicamente?
Si. A través de un Switch que se conecta a un Access point el cual irradia la
señal del internet.
19.Explicar el contenido del video: CURSO DE REDES 1
20.Conclusiones
LA CONCLUSION FUE QUE APRENDIMOS Y CONOCIMOS SISTEMAS
TELEINFORMATICOS, CONEXIONES DE RED Y TOPOLOGIAS.
21.Referencias bibliográficas
http://es.wikipedia.org/wiki/Red_en_anillo
http://www.ehowenespanol.com/diferencias-transferencia-datos-serie-paralelo-
hechos_95985/
http://www.ehowenespanol.com/diferentes-partes-computadora-funciones-
sobre_219753/
http://www.adslfaqs.com.ar/que-es-una-wan/
http://es.wikipedia.org/wiki/Conmutador_(dispositivo_de_red)
http://es.wikipedia.org/wiki/Red_en_estrella
22.Anexos
Proyecto final1
Proyecto final1
Proyecto final1

Más contenido relacionado

La actualidad más candente

La actualidad más candente (6)

Hardware Y Redes
Hardware Y RedesHardware Y Redes
Hardware Y Redes

Hardware Y Redes
Hardware Y RedesHardware Y Redes
Hardware Y Redes

Informatica
InformaticaInformatica
Informatica

Redes informaticas
Redes informaticasRedes informaticas
Redes informaticas

Unidad 2 20201001
Unidad 2 20201001Unidad 2 20201001
Unidad 2 20201001

HARDWARE EN LOS ORDENADORE
HARDWARE EN LOS ORDENADOREHARDWARE EN LOS ORDENADORE
HARDWARE EN LOS ORDENADORE


Destacado

Diapositiva plan de seguridad
Diapositiva plan de seguridadDiapositiva plan de seguridad
Diapositiva plan de seguridadGael Rojas

Cosmik EDM
Cosmik EDMCosmik EDM
Cosmik EDMsikadri1

Geografia caracteristicas del agua
Geografia caracteristicas del aguaGeografia caracteristicas del agua
Geografia caracteristicas del aguaPaul Perez

Inmunidad espesifica e inflamatoria
Inmunidad espesifica e inflamatoriaInmunidad espesifica e inflamatoria
Inmunidad espesifica e inflamatoriaKarola_Lay

Dibuix amb tècniques gràfiques
Dibuix amb tècniques gràfiquesDibuix amb tècniques gràfiques
Dibuix amb tècniques gràfiquesmcarmo36

Hoteles de Lujo
Hoteles de LujoHoteles de Lujo
Hoteles de Lujoanndrez

Ti power point_grupo1_sistema_operativo
Ti power point_grupo1_sistema_operativoTi power point_grupo1_sistema_operativo
Ti power point_grupo1_sistema_operativoKleior

Historia de google
Historia de googleHistoria de google
Historia de googlemanuelacampo

La contaminación
La contaminaciónLa contaminación
La contaminaciónjorgearman

Provincia de abancay
Provincia de abancayProvincia de abancay
Provincia de abancaygatalyapined

Documento completo plataforma
Documento completo plataformaDocumento completo plataforma
Documento completo plataformaefrenet21

El universo
El universo El universo
El universo ailynq

Introducción a la impresión en 3d
Introducción a la impresión en 3dIntroducción a la impresión en 3d
Introducción a la impresión en 3d3D Print Barcelona

Tenlogia
TenlogiaTenlogia
Tenlogia1jup

Guide vivaces
Guide vivaces  Guide vivaces
Guide vivaces Y.Layes42


Destacado (20)

Diapositiva plan de seguridad
Diapositiva plan de seguridadDiapositiva plan de seguridad
Diapositiva plan de seguridad

Cosmik EDM
Cosmik EDMCosmik EDM
Cosmik EDM

Geografia caracteristicas del agua
Geografia caracteristicas del aguaGeografia caracteristicas del agua
Geografia caracteristicas del agua

Videoconferenciaspowerpoint
VideoconferenciaspowerpointVideoconferenciaspowerpoint
Videoconferenciaspowerpoint

Inmunidad espesifica e inflamatoria
Inmunidad espesifica e inflamatoriaInmunidad espesifica e inflamatoria
Inmunidad espesifica e inflamatoria

Dibuix amb tècniques gràfiques
Dibuix amb tècniques gràfiquesDibuix amb tècniques gràfiques
Dibuix amb tècniques gràfiques

Hoteles de Lujo
Hoteles de LujoHoteles de Lujo
Hoteles de Lujo

Multipolitique
MultipolitiqueMultipolitique
Multipolitique

Ti power point_grupo1_sistema_operativo
Ti power point_grupo1_sistema_operativoTi power point_grupo1_sistema_operativo
Ti power point_grupo1_sistema_operativo

Historia de google
Historia de googleHistoria de google
Historia de google

La contaminación
La contaminaciónLa contaminación
La contaminación

Provincia de abancay
Provincia de abancayProvincia de abancay
Provincia de abancay

Documento completo plataforma
Documento completo plataformaDocumento completo plataforma
Documento completo plataforma

Afred 3
Afred 3Afred 3
Afred 3

El universo
El universo El universo
El universo

web 2.0
web 2.0web 2.0
web 2.0

Introducción a la impresión en 3d
Introducción a la impresión en 3dIntroducción a la impresión en 3d
Introducción a la impresión en 3d

Power point tema 1 2 3 conjunto
Power point tema 1 2 3 conjuntoPower point tema 1 2 3 conjunto
Power point tema 1 2 3 conjunto

Tenlogia
TenlogiaTenlogia
Tenlogia

Guide vivaces
Guide vivaces  Guide vivaces
Guide vivaces


Similar a Proyecto final1

Transmision de datos grupo 1 ing severiche (INFORME)
Transmision de datos grupo 1 ing severiche (INFORME)Transmision de datos grupo 1 ing severiche (INFORME)
Transmision de datos grupo 1 ing severiche (INFORME)sangano2014

Tema 10 Hardware Y Redes
Tema 10 Hardware Y RedesTema 10 Hardware Y Redes
Tema 10 Hardware Y Redesguest541c74c

Tema 10 Hardware Y Redes
Tema 10 Hardware Y RedesTema 10 Hardware Y Redes
Tema 10 Hardware Y Redesirema2122

Tema 10 Hardware Y Redes
Tema 10 Hardware Y RedesTema 10 Hardware Y Redes
Tema 10 Hardware Y Redesguesta6f7d8

Hardware Y Redes Rocio Y Laura 3ºB
Hardware Y Redes  Rocio Y Laura 3ºBHardware Y Redes  Rocio Y Laura 3ºB
Hardware Y Redes Rocio Y Laura 3ºBguest292d978b

Hardware Y Redes Rocio Y Laura 3ºB
Hardware Y Redes  Rocio Y Laura 3ºBHardware Y Redes  Rocio Y Laura 3ºB
Hardware Y Redes Rocio Y Laura 3ºBguest292d978b

Hardware Y Redes Rocio Y Laura 3ºB
Hardware Y Redes  Rocio Y Laura 3ºBHardware Y Redes  Rocio Y Laura 3ºB
Hardware Y Redes Rocio Y Laura 3ºBguest292d978b

Hardware Y Redes Rocio Y Laura 3ºB
Hardware Y Redes  Rocio Y Laura 3ºBHardware Y Redes  Rocio Y Laura 3ºB
Hardware Y Redes Rocio Y Laura 3ºBguest292d978b

Hardware Y Redes Rocio Y Laura 3ºB
Hardware Y Redes  Rocio Y Laura 3ºBHardware Y Redes  Rocio Y Laura 3ºB
Hardware Y Redes Rocio Y Laura 3ºBguest292d978b

Hardware Y Redes Rocio Y Laura 3º B
Hardware Y Redes   Rocio Y  Laura 3º BHardware Y Redes   Rocio Y  Laura 3º B
Hardware Y Redes Rocio Y Laura 3º Bguest292d978b

Hardware Y Redes Rocio Y Laura 3ºB
Hardware Y Redes  Rocio Y Laura 3ºBHardware Y Redes  Rocio Y Laura 3ºB
Hardware Y Redes Rocio Y Laura 3ºBguest292d978b

Hardware Y Redes Rocio Y Laura 3º B
Hardware Y Redes   Rocio Y  Laura 3º BHardware Y Redes   Rocio Y  Laura 3º B
Hardware Y Redes Rocio Y Laura 3º Bguest292d978b

Hardware Y Redes Rocio Y Laura 3º B
Hardware Y Redes   Rocio Y  Laura 3º BHardware Y Redes   Rocio Y  Laura 3º B
Hardware Y Redes Rocio Y Laura 3º Bguest292d978b

Hardware Y Redes Rocio Y Laura 3ºB
Hardware Y Redes  Rocio Y Laura 3ºBHardware Y Redes  Rocio Y Laura 3ºB
Hardware Y Redes Rocio Y Laura 3ºBguest292d978b

Diapositivas severiche transmision de datos
Diapositivas severiche transmision de datosDiapositivas severiche transmision de datos
Diapositivas severiche transmision de datosDueño Tus SuEños

Tema 10 hardware y redes
Tema 10 hardware y redesTema 10 hardware y redes
Tema 10 hardware y redespesislove


Similar a Proyecto final1 (20)

Transmision de datos grupo 1 ing severiche (INFORME)
Transmision de datos grupo 1 ing severiche (INFORME)Transmision de datos grupo 1 ing severiche (INFORME)
Transmision de datos grupo 1 ing severiche (INFORME)

Tema 10
Tema 10Tema 10
Tema 10

Tema 10
Tema 10Tema 10
Tema 10

Trabajo
TrabajoTrabajo
Trabajo

Tema 10
Tema 10Tema 10
Tema 10

Tema 10 Hardware Y Redes
Tema 10 Hardware Y RedesTema 10 Hardware Y Redes
Tema 10 Hardware Y Redes

Tema 10 Hardware Y Redes
Tema 10 Hardware Y RedesTema 10 Hardware Y Redes
Tema 10 Hardware Y Redes

Tema 10 Hardware Y Redes
Tema 10 Hardware Y RedesTema 10 Hardware Y Redes
Tema 10 Hardware Y Redes

Hardware Y Redes Rocio Y Laura 3ºB
Hardware Y Redes  Rocio Y Laura 3ºBHardware Y Redes  Rocio Y Laura 3ºB
Hardware Y Redes Rocio Y Laura 3ºB

Hardware Y Redes Rocio Y Laura 3ºB
Hardware Y Redes  Rocio Y Laura 3ºBHardware Y Redes  Rocio Y Laura 3ºB
Hardware Y Redes Rocio Y Laura 3ºB

Hardware Y Redes Rocio Y Laura 3ºB
Hardware Y Redes  Rocio Y Laura 3ºBHardware Y Redes  Rocio Y Laura 3ºB
Hardware Y Redes Rocio Y Laura 3ºB

Hardware Y Redes Rocio Y Laura 3ºB
Hardware Y Redes  Rocio Y Laura 3ºBHardware Y Redes  Rocio Y Laura 3ºB
Hardware Y Redes Rocio Y Laura 3ºB

Hardware Y Redes Rocio Y Laura 3ºB
Hardware Y Redes  Rocio Y Laura 3ºBHardware Y Redes  Rocio Y Laura 3ºB
Hardware Y Redes Rocio Y Laura 3ºB

Hardware Y Redes Rocio Y Laura 3º B
Hardware Y Redes   Rocio Y  Laura 3º BHardware Y Redes   Rocio Y  Laura 3º B
Hardware Y Redes Rocio Y Laura 3º B

Hardware Y Redes Rocio Y Laura 3ºB
Hardware Y Redes  Rocio Y Laura 3ºBHardware Y Redes  Rocio Y Laura 3ºB
Hardware Y Redes Rocio Y Laura 3ºB

Hardware Y Redes Rocio Y Laura 3º B
Hardware Y Redes   Rocio Y  Laura 3º BHardware Y Redes   Rocio Y  Laura 3º B
Hardware Y Redes Rocio Y Laura 3º B

Hardware Y Redes Rocio Y Laura 3º B
Hardware Y Redes   Rocio Y  Laura 3º BHardware Y Redes   Rocio Y  Laura 3º B
Hardware Y Redes Rocio Y Laura 3º B

Hardware Y Redes Rocio Y Laura 3ºB
Hardware Y Redes  Rocio Y Laura 3ºBHardware Y Redes  Rocio Y Laura 3ºB
Hardware Y Redes Rocio Y Laura 3ºB

Diapositivas severiche transmision de datos
Diapositivas severiche transmision de datosDiapositivas severiche transmision de datos
Diapositivas severiche transmision de datos

Tema 10 hardware y redes
Tema 10 hardware y redesTema 10 hardware y redes
Tema 10 hardware y redes


Proyecto final1

  • 1. UNIVERSIDAD AUTÓNOMA “GABRIEL RENE MORENO” FACULTAD POLITÉCNICA CARRERA: ELECTRÓNICA Y TELECOMUNICACION INFORME DOCENTE : ING. Saúl Severiche Toledo MATERIA : TELECOMUNICACIONES II INTEGRANTES : Julio Lee Parra Villarroel 212106139 Brenda Alejandra Lara Morón 212104306 Miguel Ángel Sejas Gonzales 210219939 Santa Cruz – Bolivia
  • 2. 1. ¿Que es un sistema tele informático? Se denomina sistema Tele informático al conjunto de recursos hardware y software utilizados para satisfacer unas determinadas necesidades de transmisión de datos. 2. Con la ayuda de un dibujo señalar las partes que corresponden a un sistema tele informático y explicar la función de cada parte. El procesador central se encarga del tratamiento de la información. Pueden existir varios centros de tratamiento y en consecuencia, varios procesadores centrales. Es muy frecuente no entretener al procesador central en las tareas propias de las comunicaciones. Con este fin, se suele emplear, normalmente conectado en un entorno próximo al procesador central, un procesador especializado en este tipo de trabajos denominado procesador de comunicaciones. La red de telecomunicación puede utilizar diversos medios o fibra óptica entre otros. El elemento que hemos denominado terminal remoto puede ser cualquier dispositivo capaz de comunicar, recibir o intercambiar datos con el procesador central.Por último y debido a las características de las señales manejadas en un sistema informático, es necesario utilizar un adaptador de dicha señales a otras cuyas características sean más apropiadas para la transmisión de datos a distancia sobre redes de telecomunicación. Esto dispositivos se denominan Modem, adaptadores telegráficos o codee, según sean las características de las señales. En el caso del Modem, su nombre bien e de la contratación de modulador – demodulador y su función es la de convertir las señales digitales en analógicas y viceversa.
  • 3. 3. Indicar la codificación de la frase Querida mamá 2014 utilizando el código ASCII. Querida mamá: Q= 101 0001 m = 110 1101 u= 111 0101 a = 110 0001 e= 110 0101 m = 110 1101 r= 111 0010 a = 110 0001 i= 110 1001 d= 110 0100 a= 110 0001 4. ¿Que diferencias existen entre transmisión en serie y transmisión en paralelo? La comunicación en serie transfiere un bit de datos a la vez, mientras que la comunicación en paralelo transfiere muchos bits de datos a la vez. La comunicación en serie transmite los bits de datos de forma secuencial, mientras que la comunicación en paralelo transmite bits de datos de forma simultánea, lo que permite que se transfieran mayores cantidades de datos. La comunicación en serie requiere menos alambres y cables, y es ideal para transferir datos a través de grandes distancias. La transmisión de datos en paralelo utiliza más cables, lo que provoca que las señales transmitidas se distorsionen y los datos sean poco fiables cuando se comunican a través de grandes distancias. 5. Explicar, con un ejemplo, como se detecta el error de un bit usando control de paridad. 0 100 0001 0 000 0001 El receptor detecta un error debido a que recibe la información 11110100 y en esta hay una falla ya que detecta que existen cinco (1) y están impares por lo cual solicita al emisor que mande nuevamente la información. A este método se lo llama control de PARIDAD. 6. Explicar cómo se detecta y corrige el error de un bit, usando el código de Hamming, en la siguiente situación: Información enviada: 0110100 información recibida: 1110100 C1 b7= 0, b5= 1, b3= 1, b1= 0 C1= 1 C2 b7= 0, b6= 1, b3= 1, b2= 0 C2= 1 C3 b7= 0, b6= 1, b5= 1, b4= 0 C3= 1 (ERROR EN B7)
  • 4. 7. Con la ayuda de gráficos explicar la función de las partes componentes de una computadora. Placa Madre: toda computadora cuenta con una placamadre, pieza fundamental de una computadora, encargada de intercomunicar todas las demás placas,periféricos y otros componentes entre sí. Microprocesador: ubicado en el corazón de la placa madre, es el "cerebro" de la computadora. Lógicamente es llamado CPU. Memoria: la memoria RAM, donde se guarda la información que está siendo usada en el momento. También cuenta con memoria ROM, donde se almacena la BIOS y la configuración más básica de la computadora. (ver ¿qué es el bios? y Cómo instalar memoria RAM en la computadora) Cables de comunicación: normalmente llamados bus, comunican diferentes componentes entre sí. Otras placas: generalmente van conectadas a las bahíaslibres de la placa madre. Otras placas pueden ser:aceleradora de gráficos, de sonido, de red, etc. (Ver Cómo instalar una placa aceleradora) Dispositivos de enfriamiento: los más comunes son los coolers (ventiladores) y los disipadores de calor. Fuente eléctrica: para proveer de energía a la computadora.
  • 5. Puertos de comunicación: USB, puerto serial, puerto paralelo, para la conexión con periféricos externos. Componentes de almacenamiento: Son los componentes típicos empleados para el almacenamiento en una computadora. También podría incluirse lamemoria RAM en esta categoría. Discos duros: son los dispositivos de almacenamientomasivos más comunes en las computadoras. Almacenan el sistema operativo y los archivos del usuario. Discos ópticos: las unidades para la lectura de CDs,DVDs, Blu-Rays y HD-DVDs.. Disquetes: las unidades para lectura de disquetes, casi sin uso en la actualidad. Otros dispositivos de almacenamiento: ZIP, memorias flash, etc. Componentes o periféricos externos de salida: Son componentes que se conectan a diferentes puertos de la computadora, pero que permanecen externos a ella. Son de "salida" porque el flujo principal de datos va desde la computadora hacia el periférico.
  • 6. Monitor: se conecta a la placa de video (muchas veces incorporada a la placa madre) y se encarga de mostrar las tareas que se llevan a cabo en la computadora. Actualmente vienen en CRT o LCD. Impresora: imprime documentos informáticos en papel u otros medios. Altavoces: forma parte del sistema de sonido de la computadora. Se conecta a la salida de la placa de sonido (muchas veces incorporada a la placa madre). Componentes o periféricos externos de entrada: Son componentes que se conectan a diferentes puertos de la computadora, pero que permanecen externos a ella. Son de "entrada" porque el flujo principal de datos va desde el periférico hacia la computadora. Mouse o ratón: dispositivo empleado para mover uncursor en los interfaces gráficos de usuario. Cumplen funciones similares: el Touchpad, el Trackball, y el Lápiz óptico. (Ver limpieza del mouse) Teclado: componentes fundamental para la entrada de datos en una computadora. (Ver limpieza del teclado). Webcam: entrada de video, especial paravideoconferencias.
  • 7. Escáner: permiten digitalizar documentos u objetos. 8. ¿Que es una LAN? ¿Cuáles son sus principales características? La definición más general de una Red de Area Local (Local Area Network, LAN), es una red de comunicaciones utilizada por una sola organización a través de una distancia limitada, la cual permite a los usuarios compartir información y recursos como: Espacio en disco duro, impresora, CD ROM, etc. 9. ¿Que es una WAN? ¿Cuáles son sus principales características? Una red de área amplia, WAN, acrónimo de la expresión en idioma inglés ‘Wide Area Network‘, es un tipo de red de computadoras capaz de cubrir distancias desde unos 100 hasta unos 1000 km, dando el servicio a un país o un continente. Son construidas por y para una organización o empresa particular y son de uso privado otras son construidas por los proveedores del internet para proveer de conexión a sus clientes.
  • 8. Características de una WAN  Posee maquinas dedicadas a la ejecución de programas de usuario  Una sub red donde conectan uno o varios hosts.  División entre líneas de transmisión y elementos de conmutación  Usualmente los routers son computadoras de as subredes que componen la WAN 10.Que elementos constituyen una red LAN? Explicar la función de cada elemento Los elementos que constituyen una red LAN son:  Estaciones de trabajo: Cada computadora conectada a la red conserva la capacidad de funcionar de manera independiente, realizando sus propios procesos. Asimismo las computadoras se convierten en estaciones de trabajo en red, con acceso a la información y recursos contenidos en el servidor de archivos de la misma. Una estación de trabajo no comparte sus propios recursos con otra computadora.  Servidor: son aquellas computadoras capaces de compartir sus recursos con otra. Los recursos compartidos pueden incluir impresoras, unidades de disco, CD ROM, directorios en disco duro e incluso archivos individuales.  Los tipos de servidores obtienen el nombre dependiendo del recurso que comparte. Algunos de ellos son: servidor de discos, servidor de archivos, servidor de terminales, servidor de impresoras, servidor de discos compactos, servidor web y servidor de correo.  Tarjeta de interfaz de red (NIC): para comunicarse con el resto de la red, cada computadora debe tener instalada una tarjeta de interfaz de red (network interface card, NIC) se le llama también adaptadores de red o solo tarjeta de red. En la mayoría de los casos, la tarjeta se adapta en la ranura de expansión de la computadora. La tarjeta de interfaz obtiene la información de la pc, la convierte al formato adecuado y la envía a través del cable a otra tarjeta de interfaz de la red local. Esta tarjeta recibe la información, la traduce para que la PC pueda entender y la envía a la PC.  Cableado.- La LAN debe tener un sistema de cableado que conecte las estaciones de trabajo individuales con los servidores de archivos y otros periféricos. Si solo hubiera un tipo de cableado disponible, la decisión sería sencilla. Lo cierto es que hay muchos tipos de cableados, cada uno con sus propios defensores y como existen una gran variedad en cuanto al costo y capacidad, la selección no debe ser un asunto trivial.
  • 9. o Cableado de par trenzado.- Es cable más barato y más común de red. o Cable coaxial.- es fácil de instalar y mantener como el cable de par trenzado y el medio que se prefiere para las LANS grandes. o Cable de fibra óptica.- Tiene mayor velocidad de transmisión que los anteriores, es inmune a la interferencia de frecuencia de radio y capaz de enviar señales a distancias considerables sin perder su fuerza. Tiene un costo mayor.  Equipo de conectividad.- Por lo general para redes pequeñas, la longitud del cable no es limitante para su desempeño; pero si la red crece tal vez llegue a necesitarse una mayor extensión de la longitud del cable o exceder la cantidad de nodos especificados. Existen varios dispositivos que extienden la longitud de la red, donde cada uno tiene un propósito especifico. Sin embargo, muchos dispositivos incorporan las características de otro tipo de dispositivo para aumentar la flexibilidad y el valor. 11. Explicar la función de los siguientes equipos de conectividad. a) Hubs.- o concentradores son un punto central de conexión para nodos de red que están dispuestos de acuerdos a una topología física de estrella. b) Switch.- dispositivo digital lógico de interconexión de equipos que opera en la capa de enlace de datos del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.
  • 10. c) Ruteadores.- Los ruteadores son similares a los puentes, solo que operan a un nivel diferente. Requieren por lo general que cada red tenga el mismo sistema operativo de red, para poder conectar redes basadas en topologías lógicas completamente diferentes como Ethernet y token ring. d) Repetidores.- un repetidor es un dispositivo que permite extender la longitud de la red, amplifica y retransmite la señal de red. e) Puentes.- Un puente es un dispositivo que conecta dos LAN separadas para crear lo que aparenta ser una sola LAN
  • 11. f) Compuertas.- una compuerta permite que los nodos de una red se comuniquen con tipos diferentes de red o con otros dispositivos. Podrá tenerse, por ejemplo una LAN que consista en computadoras compatibles con IBM y otra con MACINTOSH. 12.¿Que función tiene el sistema operativo de red? ¿Y que servicios realiza? Administra y coordina todas las operaciones de la red. Los servicios que realiza son:  Soporte para archivo.- es crear, compartir, almacenar y recuperar archivos, actividades esenciales en que el nos especializa proporcionando un método rápido y seguro.  Comunicaciones.- se refiere a todo lo que se envía a través del cable. La comunicación se realiza cuando por ejemplo, alguien entra a la red, copia un archivo, envía correo electrónico o imprime.  Servicios para el soporte de equipo.- aquí se incluye todos los servicios especiales como impresiones, detección de virus, etc. 13.¿A que se llama topología de red? Los nodos de red (las computadoras), necesitan estar conectados para comunicarse. A la forma en que están conectados los nodos se le llama topología. Una red tiene dos diferentes tipos de topologías: física y lógica. 14.¿Que diferencia hay entre topología física y topología lógica? La topología física: es la disposición física de la red la manera en que los nodos están conectados unos a otros. La topología lógica: es el método que se usa para comunicarse con los demás nodos la ruta que toma los datos de la red entre los diferentes nodos de la misma.
  • 12. 15.Explicar con la ayuda de gráficos, en que consiste las siguientes topologías. a) Red en bus.- Una red en bus es aquella topología que se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí. b) Red en anillo.- Una red en anillo es una topología de red en la que cada estación tiene una única conexión de entrada y otra de salida. Cada estación tiene un receptor y un transmisor que hace la función de traductor, pasando la señal a la siguiente estación. En este tipo de red la comunicación se da por el paso de un token o testigo, que se puede conceptualizar como un cartero que pasa recogiendo y entregando paquetes de información, de esta manera se evitan eventuales pérdidas de información debidas a colisiones.
  • 13. c) Red en estrella.- Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de éste. Los dispositivos no están directamente conectados entre sí, además de que no se permite tanto tráfico de información. Dada su transmisión, una red en estrella activa tiene un nodo central activo que normalmente tiene los medios para prevenir problemas relacionados con el eco. Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El nodo central en éstas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes de usuarios. 16.Explicar en que consisten las redes ETHERNET Ethernet es un estándar de redes de área local para computadores con acceso al medio por detección de la onda portadora y con detección de colisiones nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI. Ethernet se tomó como base para la redacción del estándar internacional IEEE 802.3, siendo usualmente tomados como sinónimos. Se diferencian en uno de los campos de la trama de datos. Sin embargo, las tramas Ethernet e IEEE 802.3 pueden coexistir en la misma red. 17.Explicar en que consiste las tecnologías ATM y FDDI ATM.- Con esta tecnología, a fin de aprovechar al máximo la capacidad de los sistemas de transmisión, sean estos de cable o radioeléctricos, la información no es transmitida y conmutada a través de canales asignados en permanencia, sino en forma de cortos paquetes (celdas ATM) de longitud constante y que pueden ser enrutadas individualmente mediante el uso de los denominados canales virtuales y trayectos virtuales.
  • 14. FDDI.- Una red de Interfaz de datos distribuidos por fibra (Fiber Distributed Data Interface, FDDI) PROPORCIONA CONEXIONES DE ALTA VELOCIDAD PARA VARIOS TIPOS DE REDES. FDDI fue diseñado para su uso con equipos que requieren velocidades mayores que los 10 Mbps disponibles de Ethernet o los 4 Mbps disponibles de Token Ring. Una red FDDI puede soportar varias LANs de baja capacidad que requieren un backbone de alta velocidad. Una red FDDI ESTÁ FORMADA POR DOS FLUJOS DE DATOS SIMILARES QUE FLUYEN EN DIRECCIONES OPUESTAS POR DOS ANILLOS. Existe un anillo primario y otro secundario. Si hay un problema con el anillo primario, como el fallo del anillo o una rotura del cable, el anillo se reconfigura a sí mismo transfiriendo datos al secundario, que continúa transmitiendo. 18.Hacer una visita al centro CISCO de la facultad politécnica e informar lo siguiente: a) ¿Que tipo de red LAN se tiene? Ethernet, topología estrella. b) ¿Con que tipo de cable se conectan las computadoras? Cable UTP, categoría 6. c) ¿Que tipo conectores se utilizan? Conector RJ45 d) ¿Que equipos de conectividad se tiene en dicho centro? Access point, Router, Switch e) ¿Cómo se efectúa la conexión de la red LAN de CISCO a internet? Internet ADSL con 6 Mbps de AXS. f) El servicio de internet que le llega al centro- CISCO, ¿se lo puede distribuir de manera inalámbrica, para los ambientes cercanos? ¿Cómo se lo efectúa técnicamente? Si. A través de un Switch que se conecta a un Access point el cual irradia la señal del internet. 19.Explicar el contenido del video: CURSO DE REDES 1
  • 15. 20.Conclusiones LA CONCLUSION FUE QUE APRENDIMOS Y CONOCIMOS SISTEMAS TELEINFORMATICOS, CONEXIONES DE RED Y TOPOLOGIAS. 21.Referencias bibliográficas http://es.wikipedia.org/wiki/Red_en_anillo http://www.ehowenespanol.com/diferencias-transferencia-datos-serie-paralelo- hechos_95985/ http://www.ehowenespanol.com/diferentes-partes-computadora-funciones- sobre_219753/ http://www.adslfaqs.com.ar/que-es-una-wan/ http://es.wikipedia.org/wiki/Conmutador_(dispositivo_de_red) http://es.wikipedia.org/wiki/Red_en_estrella
