Fundamento de redes de comunicaciones

2013
JOHAN SILVA CUEVA
FUNDAMENTO DE REDES DE
COMUNICACIONES

DISEÑO DE REDES DE COMUNICACIÓN
2
FUNDAMENTO DE REDES DE COMUNICACIONES
CONTENIDO:
1.Fundamentos de las comunicaciones.
2.Redes de comunicaciones.
3.Medios de Transmisión.
4.Métodos de transmisión.
1. FUNDAMENTO DE LAS COMUNICACIONES.
Comunicación significa transferencia de informaciones: hablar con alguien,
leer un diario, recibir una carta de un amigo o de un banco, llamar por teléfono a
un médico o a la central de policía; todos estos ejemplos implican transmisión de
un mensaje.
En el caso de que la comunicación sea entre personas o sistemas que se
encuentren distantes se habla de telecomunicación.
1.1 Elementos de un sistema de comunicación.
En toda comunicación existen tres elementos básicos (imprescindibles
uno del otro) en un sistema de comunicación: el transmisor, el canal de
transmisión y el receptor. Cada uno tiene una función característica.
El Transmisor pasa el mensaje al canal en forma se señal. Para lograr una
transmisión eficiente y efectiva, se deben desarrollar varias operaciones de
procesamiento de la señal. La más común e importante es la modulación , un
proceso que se distingue por el acoplamiento de la señal transmitida a las
propiedades del canal, por medio de una onda portadora.
El Canal de Transmisión o medio es el enlace eléctrico entre el transmisor y
el receptor, siendo el puente de unión entre la fuente y el destino. Este medio
puede ser un par de alambres, un cable coaxial, el aire, etc. Pero sin
importar el tipo, todos los medios de transmisión se caracterizan por la
atenuación , la disminución progresiva de la potencia de la señal conforme
aumenta la distancia.

3
La función del Receptor es extraer del c anal la señal deseada y entregarla al
transductor de salida. Como las señales son frecuentemente muy débiles, como
resultado de la atenuación, el receptor debe tener varias etapas de
amplificación. En todo caso, la operación clave que ejecuta el receptor es la
demodulación , el caso inverso del proceso de modulación del transmisor, con lo
cual vuelve la señal a su forma original.
Fig. 1. Modelo genérico de un sistema de comunicación.
1.2 Principios de la teoría de las comunicaciones
El rol principal de las comunicaciones es mover información de un lugar a otro.
Cuando el transmisor y el receptor están físicamente en la misma localidad, es
relativamente fácil realizar esa función. Pero cuando el transmisor y el
receptor están relativamente lejos uno del otro, y además queremos mover altos
volúmenes de información en un per iodo corto de tiempo, entonces será
necesario emplear una forma de comunicación maquina-máquina.
El método más adecuado para la comunicación maquina- máquina es vía
una señal generada electrónicamente. La razón del uso de la electrónica, es
porque una señal puede ser generada, transmitida, y detectada. y por el hecho
de que esta puede ser almacenada temporal o permanentemente; También
porque pueden ser transmitidos grandes volúmenes de información dentro en
un periodo corto de tiempo.
El concepto básico de la teoría de comunicaciones es que una señal tiene al
menos dos estados diferentes que pueden ser detectados. Los dos

4
estados representan un cero o un uno, encendido o apagado, etc. Tan
pronto como los dos estados puedan ser detectados, la capacidad de
mover información existe. Las combinaciones específicas de estados (las
cuales son conocidas como códigos) pueden representar cualquier carácter
alfabético o numérico, y podrán ser transmitido en forma pura de
información desde las máquinas para interactuar con, o en forma representativa
(el código) que permita el reconocimiento de la información por los humanos.
Las telecomunicaciones y las redes son parte fundamental de la “explosión de
información”, de hecho son el móvil, por lo cual es de suma importancia que los
administradores de las empresas de hoy y del futuro entiendan los conceptos
básicos que subyacen a estas tecnologías.
La comunicación de datos en un lenguaje cotidiano que consiste en la
transmisión y recepción de información (señales) por medios electrónicos, en
donde los datos son representados por medio de bits (representación mínima de los
datos en una computadora).
Fig. 2. Estructura genérica de un sistema de comunicaciones.
 La energía para transmitir datos puede ser eléctrica, ondas de radio,
energía luminosa, etc
 Cada tipo tendrá sus propiedades y requisitos de transmisión
 Podrá utilizar diferentes medios físicos de transmisión (cobre, aire,
vidrio...)
El Transmisor necesita:
 Hardware especial para transformar datos en energía
 Una conexión hardware con el medio de transmisión utilizado
El Receptor necesita:
 Hardware especial para transformar energía en datos
 Una conexión hardware con el medio de transmisión utilizado
La siguiente lista enumera los componentes básicos utilizados en los sistemas de
comunicaciones.

5
a) Fuente. Genera los datos a ser transmitidos. Ej. Una computadora y un
micrófono o una cámara.
b) Transmisor. Convierte datos en señales transmitibles para enviar la señal
(información) desde un punto a otro. Ej. Acces point, Estación de TV,
modem.
c) Canales de comunicación. Es el medio a través del cual viaja la información
entre dos puntos, generalmente distantes. Ej. Línea telefónica, vía satélite,
etc.
Un aspecto importante de cada uno de los medios, es la velocidad de
transmisión, la cual denota la cantidad de bits por segundo que el medio
puede transmitir, las unidades de medida son:
d) Receptor. Convierte la señal recibida en datos. Ej. Modem, antena.
e) Destino. Recibe los datos que ingresar desde las etapas anteriores.
Fig. 3. Modelo básico de comunicaciones
2. REDES DE COMUNICACIONES
Las Redes de Comunicaciones en la práctica son las diferentes formas de
comunicación existentes en la actualidad como las Redes de datos, redes de TV,
Redes de telefonía, Redes de computadores, etc. En éste Modulo nos dedicaremos
analizar mas las redes de computadores compuestos por audio, texto e imágenes
(datos).
¿Qué es una red de computadores? Conjunto de nodos interconectados entre sí
mediante un enlace utilizando protocolos de comunicaciones.
Bps = bits por segundo
Kbps = kilobits por segundo= 1,000 bits por segundo= 1x103
bits/seg
Mbps= megabits por segundo = 1’000,000 bits por segundo = 1x106
bits/seg
Gbps= gigabits por segundo= 1,000’000,000 bits por segundo = 1x109
bits/seg

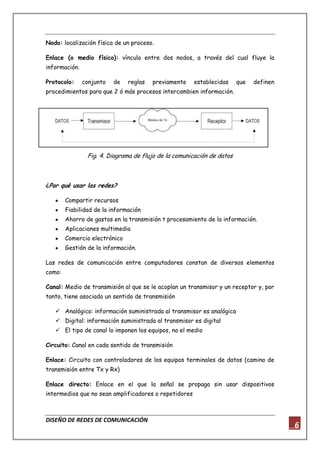

6
Nodo: localización física de un proceso.
Enlace (o medio físico): vínculo entre dos nodos, a través del cual fluye la
información.
Protocolo: conjunto de reglas previamente establecidas que definen
procedimientos para que 2 ó más procesos intercambien información.
Fig. 4. Diagrama de flujo de la comunicación de datos
¿Por qué usar las redes?
Compartir recursos
Fiabilidad de la información
Ahorro de gastos en la transmisión t procesamiento de la información.
Aplicaciones multimedia
Comercio electrónico
Gestión de la información.
Las redes de comunicación entre computadores constan de diversos elementos
como:
Canal: Medio de transmisión al que se le acoplan un transmisor y un receptor y, por
tanto, tiene asociado un sentido de transmisión
 Analógico: información suministrada al transmisor es analógica
 Digital: información suministrada al transmisor es digital
 El tipo de canal lo imponen los equipos, no el medio
Circuito: Canal en cada sentido de transmisión
Enlace: Circuito con controladores de los equipos terminales de datos (camino de
transmisión entre Tx y Rx)
Enlace directo: Enlace en el que la señal se propaga sin usar dispositivos
intermedios que no sean amplificadores o repetidores

7
Configuración o enlace punto a punto: Enlace directo entre dos dispositivos que
comparten un medio de transmisión
Configuración multipunto: El medio es compartido por más de 2 dispositivos
A veces no es práctico que dos dispositivos de comunicaciones se comuniquen
directamente mediante un enlace punto a punto. Esto es debido a alguna de las
siguientes circunstancias:
Los dispositivos están muy alejados separados por miles de kilómetros.
Hay un conjunto de dispositivos que necesitan conectarse en instantes de
tiempo diferentes. Ej. La telefonía mundial o un conjunto de computadores.
La solución a este problema de resuelve conectando cada dispositivo a una red de
comunicación llamadas redes LAN o WAN.
Fig. 5. Modelo simplificado de redes.
3. MEDIOS DE TRANSMISIÓN
Puesto que uno de los elementos de los sistemas de comunicación es el medio de
transmisión; aquí detallaremos sobre estos elementos.
El concepto de medio de transmisión se simplifica como el camino físico entre el
transmisor y receptor.
3.1. Modelos de transmisión
Como se mencionó anteriormente para que exista comunicación entre dos puntos se
requiere de un medio por donde se transmita la información o el mensaje. El modelo
es “Transmisor-Medio-Receptor”; el objetivo de la disposición de este sistema

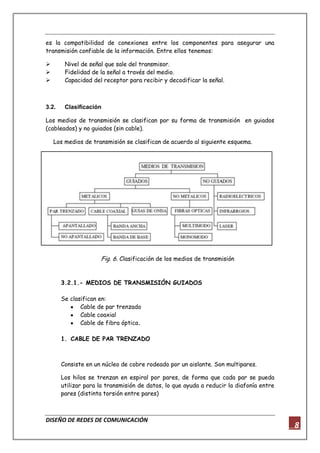

8
es la compatibilidad de conexiones entre los componentes para asegurar una
transmisión confiable de la información. Entre ellos tenemos:
 Nivel de señal que sale del transmisor.
 Fidelidad de la señal a través del medio.
 Capacidad del receptor para recibir y decodificar la señal.
3.2. Clasificación
Los medios de transmisión se clasifican por su forma de transmisión en guiados
(cableados) y no guiados (sin cable).
Los medios de transmisión se clasifican de acuerdo al siguiente esquema.
Fig. 6. Clasificación de los medios de transmisión
3.2.1.- MEDIOS DE TRANSMISIÓN GUIADOS
Se clasifican en:
Cable de par trenzado
Cable coaxial
Cable de fibra óptica.
1. CABLE DE PAR TRENZADO
Consiste en un núcleo de cobre rodeado por un aislante. Son multipares.
Los hilos se trenzan en espiral por pares, de forma que cada par se pueda
utilizar para la transmisión de datos, lo que ayuda a reducir la diafonía entre
pares (distinta torsión entre pares)

9
Este medio de comunicación está relacionado con las líneas telefónicas y
telegráficas.
Para utilizar este medio se requiere de un módem, debido a que las señales
que viajan a través de las líneas telefónicas o telegráficas son análogas y las
de la computadora son digitales.
Se presenta en dos formas:
 Par Trenzado sin Apantallar (Unshielded Twisted Pair, UTP)
Fig.7. Cable de Par trenzado UTP
Son de varias Categorías según las Normas EIA/TIA 568A.
El concepto de categoría dentro de las normas EIA/TIA, se refiere
a las diferentes velocidades que puede soportar el cableado
estructurado en toda su extensión, es decir, cables y accesorios de
conexión.
• Categoría 1. Cable tradicional sin apantallar para teléfono;
adecuado para la transmisión de voz, pero no de datos
• Categoría 2. Cable UTP para transmisión de datos hasta 4 Mbps.
Contiene cuatro pares con los colores estándar:
Par 1. Blanco/Azul ---- Azul
Par 2. Blanco/Anaranjado ---- Anaranjado
Par 3. Blanco/Verde ---- Verde
Par 4. Blanco/Marrón ---- Marrón
• Categoría 3. Cable UTP, cuatro pares con colores estándar y 10
rizos por metro para transmitir hasta 10 Mbps
• Categoría 4. Cable UTP, cuatro pares con colores estándar para
transmisión hasta 20 Mbps

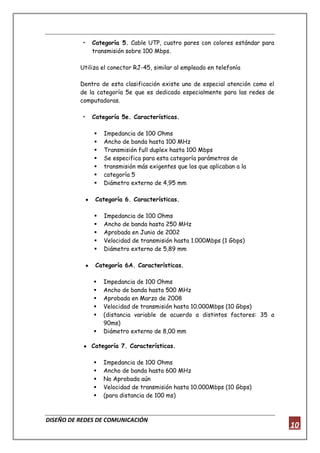

10
• Categoría 5. Cable UTP, cuatro pares con colores estándar para
transmisión sobre 100 Mbps.
Utiliza el conector RJ-45, similar al empleado en telefonía
Dentro de esta clasificación existe uno de especial atención como el
de la categoría 5e que es dedicado especialmente para las redes de
computadoras.
• Categoría 5e. Características.
 Impedancia de 100 Ohms
 Ancho de banda hasta 100 MHz
 Transmisión full duplex hasta 100 Mbps
 Se especifica para esta categoría parámetros de
 transmisión más exigentes que los que aplicaban a la
 categoría 5
 Diámetro externo de 4,95 mm
Categoría 6. Características.
 Aprobada en Junio de 2002
 Velocidad de transmisión hasta 1.000Mbps (1 Gbps)
Categoría 6A. Características.
 Aprobada en Marzo de 2008
 (distancia variable de acuerdo a distintos factores: 35 a
90ms)
Categoría 7. Características.
 No Aprobada aún
 (para distancia de 100 ms)

11
 Par Trenzado Apantallado (Shielded Twisted Pair, STP)
Consiste en un núcleo de cobre rodeado por un aislante y una pantalla
metálica interna.
Fig.8. Cable de Par trenzado STP
Menor radiación y diafonía
Más caro y menos flexible
Ancho de banda hasta 300 MHz
 Par Trenzado con Pantalla Global (Foiled Twisted Pair, FTP)
Tiene todas las ventajas y desventajas de cable UTP.
La cubierta provee una protección más grande contra Interferencias
Electromagnéticas (EMI) e Interferencias de radio frecuencia (RFI).
Fig.9. Cable de Par trenzado FTP
Incrementa el costo del cableado, pero es más barato que el STP.
Máxima longitud de cable es 100m.
Z = 100_ para Ethernet.

12
2. CABLE COAXIAL.
Se utiliza principalmente para comunicación de datos en distancias cortas,
menores de los 15 kilómetros.
El cable coaxial es útil en las redes locales (LAN), las cuales se encuentran
en un área geográfica pequeña como pueden ser las instalaciones de un
edificio.
El cable coaxial permite transmitir datos a gran velocidad, es inmune al
ruido y a la distorsión de las señales enviadas, y es uno de los medio menos
costosos cuando se trata de comunicación de corta distancia.
Consiste en un único conductor central rodeado por un aislante y una
pantalla metálica interna.
Fig.10. Cable Coaxial
CARACTERÍSTICAS.
Menor radiación y diafonía
Menos flexible de acuerdo al tipo.
Ancho de banda hasta 1.000 MHz
Mayores distancias que UTP
No se usa en Redes

13
3. CABLE DE FIBRA OPTICA
Este medio es utilizado por las compañías telefónicas con el objetivo de
sustituir los cables que se usan para la comunicación de larga distancia,
también se utiliza para instalar redes locales privadas.
La comunicación de datos por medio de fibras ópticas se realiza enviando
pulsos de luz de la computadora fuente a la computadora destino.
La comunicación por medio de fibras ópticas es costosa, por lo cual no se
recomienda para distancias cortas. Cuando se desea transmitir información
a larga distancia y además se requiere una alta velocidad, este medio
resulta conveniente.
Es un medio a través del cual se transmiten ondas de luz moduladas.
Posee alta velocidades de transmisión.
Fig.10. Cable de Fibra Óptica
CARACTERÍSTICAS.
NO lo afectan las EMI y RFI.
Es más costoso que el cable de Cu.
Es más complicada su instalación.
Se usa principalmente para instalaciones de backbone.
Máxima longitud de cable:
En Mono-modo: 3000 m.
En Multi-modo: 2000 m.

14
3.2.2.- MEDIOS DE TRANSMISIÓN NO GUIADOS
Son los que utilizan el aire (espacio vacío) como medio para transmitir
información; entre ellos tenemos:
1. Vía satélite.
Es parecido a las microondas con la diferencia de que los satélites,
además de utilizar estaciones terrestres, también cuentan con estaciones
de órbitas.
Las comunicaciones vía satélite permiten expandir las redes de
comunicación de datos en forma sencilla.
El uso de satélites puede presentar problemas de seguridad si la
comunicación es interceptada.
Características.
 Tipo particular de transmisiones microondas en la que las
estaciones son satélites que están orbitando la Tierra.
 Amplia cobertura.
 Rango en GHz.
 Para la comunicación se usan dos bandas de frecuencia:
 Canal ascendente: desde Tierra a satélite
 Canal descendente: desde satélite a Tierra
 Los satélites utilizan transpondedores
 Un transpondedor recibe una señal microondas desde la Tierra, la
amplifica y la retransmite de regreso a una frecuencia diferente
 Satélites geoestacionarios (36.000km)
INVESTIGAR:
a) Elementos de la fibra óptica.
b) Funcionamiento de la fibra óptica.
c) Tipos de Fibra Óptica (Mono Modo y MultiModo.
d) Conectores más utilizados.

15
Fig.11. Esquema de Transmisión vía satélite.
2. Radio frecuencia (RF) u ondas de radio.
Es el espacio vacío que se utiliza para la comunicación como medio.
Además de usar las frecuencias normales de estaciones de AM y FM,
utiliza onda corta o radiofrecuencias distancias cortas.
Las principales aplicaciones de este medio son en telefonía celular y en
redes locales sin cableado.
Es susceptible de sufrir interferencias cuando se utilizan otros medios
que involucren frecuencias.
Las señales de radio son omnidireccionales (no necesaria alineación)
 Un emisor y uno o varios receptores
 Bandas de frecuencia:
 LF, MF, HF y VHF
Propiedades:
 Fáciles de generar
 Pueden viajar largas distancias
 Atraviesan paredes de edificios sin problemas
 Son absorbidas por la lluvia
 Sujetas a interferencia por motores y otros equipos eléctricos

16

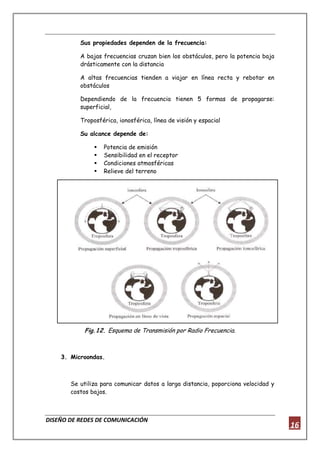

Sus propiedades dependen de la frecuencia:
A bajas frecuencias cruzan bien los obstáculos, pero la potencia baja
drásticamente con la distancia
A altas frecuencias tienden a viajar en línea recta y rebotar en
obstáculos
Dependiendo de la frecuencia tienen 5 formas de propagarse:
superficial,
Troposférica, ionosférica, línea de visión y espacial
Su alcance depende de:
 Potencia de emisión
 Sensibilidad en el receptor
 Condiciones atmosféricas
 Relieve del terreno
Fig.12. Esquema de Transmisión por Radio Frecuencia.
3. Microondas.
Se utiliza para comunicar datos a larga distancia, poporciona velocidad y
costos bajos.

17

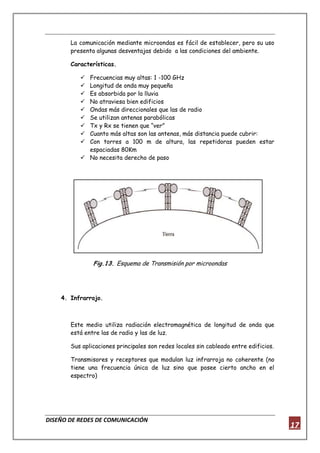

La comunicación mediante microondas es fácil de establecer, pero su uso
presenta algunas desventajas debido a las condiciones del ambiente.
Características.
 Frecuencias muy altas: 1 -100 GHz
 Longitud de onda muy pequeña
 Es absorbida por la lluvia
 No atraviesa bien edificios
 Ondas más direccionales que las de radio
 Se utilizan antenas parabólicas
 Tx y Rx se tienen que “ver”
 Cuanto más altas son las antenas, más distancia puede cubrir:
 Con torres a 100 m de altura, las repetidoras pueden estar
espaciadas 80Km
 No necesita derecho de paso
Fig.13. Esquema de Transmisión por microondas
4. Infrarrojo.
Este medio utiliza radiación electromagnética de longitud de onda que
está entre las de radio y las de luz.
Sus aplicaciones principales son redes locales sin cableado entre edificios.
Transmisores y receptores que modulan luz infrarroja no coherente (no
tiene una frecuencia única de luz sino que posee cierto ancho en el
espectro)

18

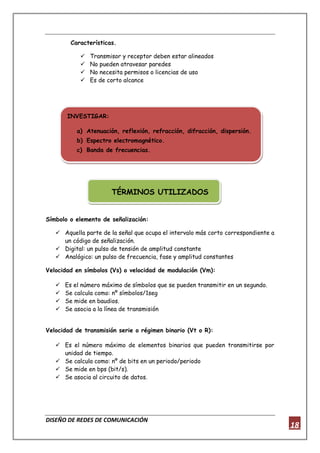

Características.
 Transmisor y receptor deben estar alineados
 No pueden atravesar paredes
 No necesita permisos o licencias de uso
 Es de corto alcance
TÉRMINOS UTILIZADOS
Símbolo o elemento de señalización:
 Aquella parte de la señal que ocupa el intervalo más corto correspondiente a
un código de señalización.
 Digital: un pulso de tensión de amplitud constante
 Analógico: un pulso de frecuencia, fase y amplitud constantes
Velocidad en símbolos (Vs) o velocidad de modulación (Vm):
 Es el número máximo de símbolos que se pueden transmitir en un segundo.
 Se calcula como: nº símbolos/1seg
 Se mide en baudios.
 Se asocia a la línea de transmisión
Velocidad de transmisión serie o régimen binario (Vt o R):
 Es el número máximo de elementos binarios que pueden transmitirse por
unidad de tiempo.
 Se calcula como: nº de bits en un periodo/periodo
 Se mide en bps (bit/s).
 Se asocia al circuito de datos.
INVESTIGAR:
a) Atenuación, reflexión, refracción, difracción, dispersión.
b) Espectro electromagnético.
c) Banda de frecuencias.

19

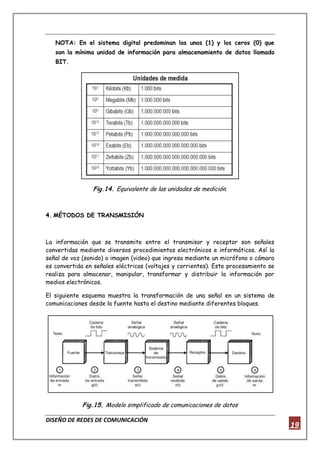

NOTA: En el sistema digital predominan los unos (1) y los ceros (0) que
son la mínima unidad de información para almacenamiento de datos llamado
BIT.
Fig.14. Equivalente de las unidades de medición.
4. MÉTODOS DE TRANSMISIÓN
La información que se transmite entre el transmisor y receptor son señales
convertidas mediante diversos procedimientos electrónicos e informáticos. Así la
señal de voz (sonido) o imagen (video) que ingresa mediante un micrófono o cámara
es convertida en señales eléctricas (voltajes y corrientes). Este procesamiento se
realiza para almacenar, manipular, transformar y distribuir la información por
medios electrónicos.
El siguiente esquema muestra la transformación de una señal en un sistema de
comunicaciones desde la fuente hasta el destino mediante diferentes bloques.
Fig.15. Modelo simplificado de comunicaciones de datos

20
Para comprender mejor necesitamos conocer la naturaleza de los datos y la
propagación de la señal que lleva los datos; abordaremos diferentes temas
de manera rápida.
4.1. Tipos de Señales.
El mundo real esta rodeado de fenómenos físicos que luego necesitan
procesarlos; entre los más comunes tenemos voz, imagen, video y texto. Sin
embargo estos datos tienen una naturaleza única y se representa mediante
señales analógicas y digitales.
Señales:
a) Señal Analógica. Toma cualquier valor dentro de un intervalo de
tiempo; es en realidad una onda electromagnética que varia
continuamente.
b) Señal Digital. Toma determinados valores posibles dentro de un
intervalo; es la secuencia de pulsos discretos y continuos
constituidos por niveles (1 y/o 0) de tensión (voltaje).
Fig.16. Representación de la Señal Analógica y Digital.
(a) Señal Continua o analógica
(b) Señal Discreta o digital

21
Durante la transmisión existen cuatro combinaciones de: señales y datos.
Dato analógico – Señal analógica
 Si coincide el ancho de banda ambos, se envían los datos tal
cual, si no, hay que modular los datos
Dato digital – Señal analógica
 En Tx se modula la señal analógica para que lleve los datos
digitales y en R se demodula (MODEM)
Dato analógico – Señal digital
 En Tx se codifican los datos analógicos en digitales y en Rx se
decodifican (CODEC)
Dato digital – Señal digital
 Si se dispone de dos niveles de tensión, se envían los datos
directamente. Si se dispone de más niveles se convierten
antes de enviar.
4.2. Tipos de transmisión
Existen diferentes tipos de transmitir una señal entre el transmisor y el
receptor.
a) Transmisiones sincrónicas y asincrónicas.
El sincronismo es un procedimiento por el que un emisor y un receptor se
ponen de acuerdo sobre el instante preciso en el que comienza o acaba la
información que se ha puesto en el canal. Una transmisión es asincrónica
cuando el proceso de sincronización entre el emisor y receptor se realiza en
cada palabra de código transmitida.
b) Transmisiones serie y paralelo.
Se dice que una transmisión es serie cuando todas las señales se transmiten
por una única línea de datos secuencialmente. La transmisión de los datos se
efectúa en paralelo cuando se transmiten simultáneamente un grupo de bits,
uno por cada línea del mismo canal.
c) Transmisiones analógicas y digitales.
Si la señal es analógica es cuando la señal toma todos los valores posibles en
un rango. Cuando las señales transmitidas son digitales, se dice que la
transmisión es digital

22
 Transmisión analógica.
Transmisión de las señales analógicas independientemente de
su contenido.
Pueden ser datos analógicos o digitales.
Se debilita con la distancia.
Incluye amplificadores que inyectan energía a la señal.
También amplifica el ruido.
 Transmisión digital.
Depende del contenido de la señal.
La atenuación, el ruido y otros aspectos negativos pueden
afectar a la integridad de los datos transmitidos.
Se usan repetidores.
El repetidor recibe una señal.
Regenera el patrón de ceros y unos.
Los retransmite.
Se evita la atenuación.
El ruido no es acumulativo.
Fig.16. Tipos de transmisión.
4.3. Modulación.
La modulación es la capacidad inherente de tomar la información
digital (ondas cuadrada s) y modificar las frecuencias específicas de la
señal portadora para que la información pueda ser transmitida de un punto a
otro sin ningún problema. La demodulación es el proceso de regresar la in
formación a su forma original.
La transmisión electrónica no está limitada solo a líneas de grado de voz.
También puede aplicarse a cualesquier otra frecuencia usando las mismas
técnicas de modulación/demodulación sobre diferentes tipos de líneas, o

23

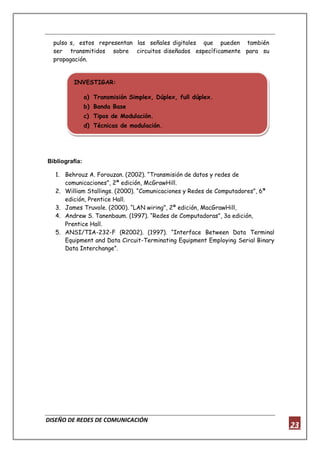

pulso s, estos representan las señales digitales que pueden también
ser transmitidos sobre circuitos diseñados específicamente para su
propagación.
Bibliografía:
1. Behrouz A. Forouzan. (2002). “Transmisión de datos y redes de
comunicaciones”, 2ª edición, McGrawHill.
2. William Stallings. (2000). “Comunicaciones y Redes de Computadores”, 6ª
edición, Prentice Hall.
3. James Truvole. (2000). “LAN wiring”, 2ª edición, MacGrawHill,
4. Andrew S. Tanenbaum. (1997). “Redes de Computadoras”, 3a edición,
Prentice Hall.
5. ANSI/TIA-232-F (R2002). (1997). “Interface Between Data Terminal
Equipment and Data Circuit-Terminating Equipment Employing Serial Binary
Data Interchange”.
INVESTIGAR:
a) Transmisión Simplex, Dúplex, full dúplex.
b) Banda Base
c) Tipos de Modulación.
d) Técnicas de modulación.

Fundamento de redes de comunicaciones

Más contenido relacionado

La actualidad más candente

Similar a Fundamento de redes de comunicaciones

Más de Johan Silva Cueva

Fundamento de redes de comunicaciones
