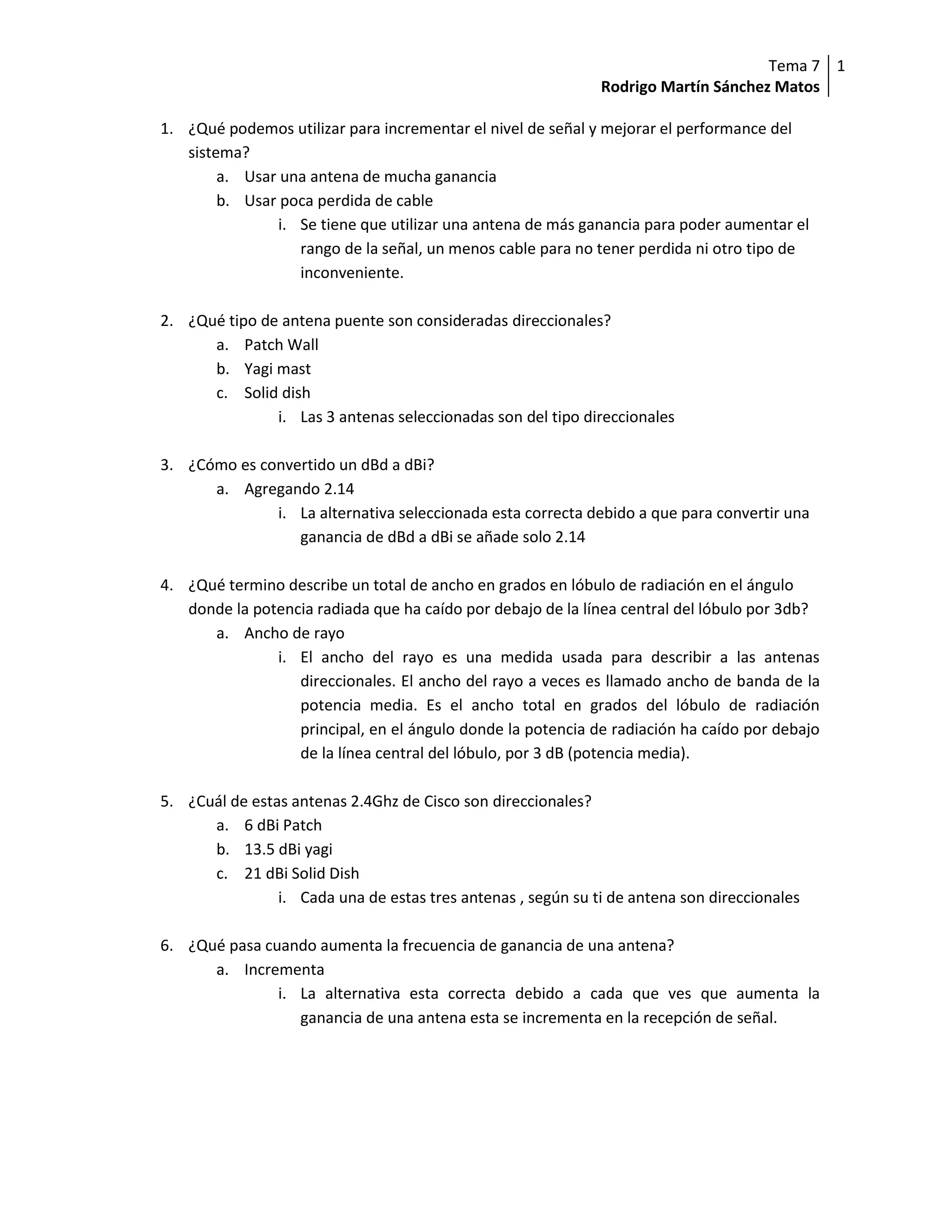

1. Tema 7 1
Rodrigo Martín Sánchez Matos
1. ¿Qué podemos utilizar para incrementar el nivel de señal y mejorar el performance del
sistema?
a. Usar una antena de mucha ganancia
b. Usar poca perdida de cable
i. Se tiene que utilizar una antena de más ganancia para poder aumentar el
rango de la señal, un menos cable para no tener perdida ni otro tipo de
inconveniente.
2. ¿Qué tipo de antena puente son consideradas direccionales?
a. Patch Wall
b. Yagi mast
c. Solid dish
i. Las 3 antenas seleccionadas son del tipo direccionales
3. ¿Cómo es convertido un dBd a dBi?
a. Agregando 2.14
i. La alternativa seleccionada esta correcta debido a que para convertir una
ganancia de dBd a dBi se añade solo 2.14
4. ¿Qué termino describe un total de ancho en grados en lóbulo de radiación en el ángulo
donde la potencia radiada que ha caído por debajo de la línea central del lóbulo por 3db?
a. Ancho de rayo
i. El ancho del rayo es una medida usada para describir a las antenas
direccionales. El ancho del rayo a veces es llamado ancho de banda de la
potencia media. Es el ancho total en grados del lóbulo de radiación
principal, en el ángulo donde la potencia de radiación ha caído por debajo
de la línea central del lóbulo, por 3 dB (potencia media).
5. ¿Cuál de estas antenas 2.4Ghz de Cisco son direccionales?
a. 6 dBi Patch
b. 13.5 dBi yagi
c. 21 dBi Solid Dish
i. Cada una de estas tres antenas , según su ti de antena son direccionales
6. ¿Qué pasa cuando aumenta la frecuencia de ganancia de una antena?
a. Incrementa
i. La alternativa esta correcta debido a cada que ves que aumenta la
ganancia de una antena esta se incrementa en la recepción de señal.

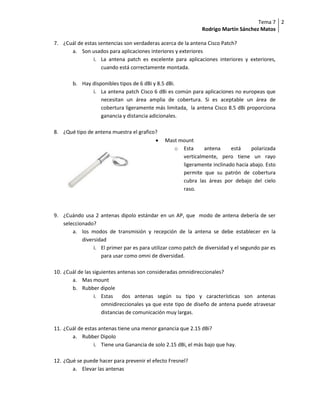

2. Tema 7 2
Rodrigo Martín Sánchez Matos
7. ¿Cuál de estas sentencias son verdaderas acerca de la antena Cisco Patch?
a. Son usados para aplicaciones interiores y exteriores
i. La antena patch es excelente para aplicaciones interiores y exteriores,
cuando está correctamente montada.
b. Hay disponibles tipos de 6 dBi y 8.5 dBi.
i. La antena patch Cisco 6 dBi es común para aplicaciones no europeas que
necesitan un área amplia de cobertura. Si es aceptable un área de
cobertura ligeramente más limitada, la antena Cisco 8.5 dBi proporciona
ganancia y distancia adicionales.
8. ¿Qué tipo de antena muestra el grafico?
 Mast mount
o Esta antena está polarizada
verticalmente, pero tiene un rayo
ligeramente inclinado hacia abajo. Esto
permite que su patrón de cobertura
cubra las áreas por debajo del cielo
raso.
9. ¿Cuándo usa 2 antenas dipolo estándar en un AP, que modo de antena debería de ser
seleccionado?
a. los modos de transmisión y recepción de la antena se debe establecer en la
diversidad
i. El primer par es para utilizar como patch de diversidad y el segundo par es
para usar como omni de diversidad.
10. ¿Cuál de las siguientes antenas son consideradas omnidireccionales?
a. Mas mount
b. Rubber dipole
i. Estas dos antenas según su tipo y características son antenas
omnidireccionales ya que este tipo de diseño de antena puede atravesar
distancias de comunicación muy largas.
11. ¿Cuál de estas antenas tiene una menor ganancia que 2.15 dBi?
a. Rubber Dipolo
i. Tiene una Ganancia de solo 2.15 dBi, el más bajo que hay.
12. ¿Qué se puede hacer para prevenir el efecto Fresnel?
a. Elevar las antenas

3. Tema 7 3
Rodrigo Martín Sánchez Matos
b. Usar un punto para montar antena diferente
c. Remover arboles
i. Esas son solo algunas de las formas, existen más aún.
13. ¿Cuál de las siguientes son factores para una distancia máxima entre enlaces entre
antenas?
14. ¿Cuál de la siguiente describen a las antenas dipolo?
a. Pueden ser orientas verticalmente u horizontalmente
b. Son omnidireccionales
i. Estad dos son verdaderas, debido a la forma de la antena esta se puede
orientar a cualquier forma y por su tipo si son omnidireccionales.
15. Que especificación se debe tener en cuenta al usar cable coaxial para la instalación de
cable a una antena.
16. ¿Cuál de las siguientes antenas puedes girar 360 grados horizontalmente y 75 vertical?
a. Ceiling mount
b. Ceiling mount high gain
c. Rubber dipole
i. Estas 3 antenas por sus características pueden girar 360 grados horizontal
y 75 en vertical.
17. Qué tipo de antena muestra la imagen
o Patch Wall
 Según muestra la imagen es
una patch Wall.
18. ¿Qué es lo primero que se debe hacer cuando alineamos las antenas si el nivel de señal
recibido difiere del cálculo de enlace del presupuesto por más de 8 dB?
a. Verificamos la alineación de la antena
i. Se tiene que verificar la alineación debido a que puede haber problemas
con la recepción si está mal calculado la posición.
19. ¿Por qué las antenas se deben de instalar lejos de microondas o dispositivos móviles de
2.4 GHz?

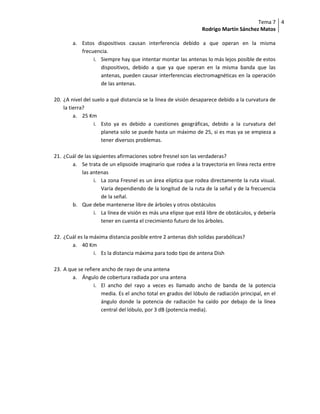

4. Tema 7 4
Rodrigo Martín Sánchez Matos
a. Estos dispositivos causan interferencia debido a que operan en la misma
frecuencia.
i. Siempre hay que intentar montar las antenas lo más lejos posible de estos
dispositivos, debido a que ya que operan en la misma banda que las
antenas, pueden causar interferencias electromagnéticas en la operación
de las antenas.
20. ¿A nivel del suelo a qué distancia se la línea de visión desaparece debido a la curvatura de
la tierra?
a. 25 Km
i. Esto ya es debido a cuestiones geográficas, debido a la curvatura del
planeta solo se puede hasta un máximo de 25, si es mas ya se empieza a
tener diversos problemas.
21. ¿Cuál de las siguientes afirmaciones sobre fresnel son las verdaderas?
a. Se trata de un elipsoide imaginario que rodea a la trayectoria en línea recta entre
las antenas
i. La zona Fresnel es un área elíptica que rodea directamente la ruta visual.
Varía dependiendo de la longitud de la ruta de la señal y de la frecuencia
de la señal.
b. Que debe mantenerse libre de árboles y otros obstáculos
i. La línea de visión es más una elipse que está libre de obstáculos, y debería
tener en cuenta el crecimiento futuro de los árboles.
22. ¿Cuál es la máxima distancia posible entre 2 antenas dish solidas parabólicas?
a. 40 Km
i. Es la distancia máxima para todo tipo de antena Dish
23. A que se refiere ancho de rayo de una antena
a. Ángulo de cobertura radiada por una antena
i. El ancho del rayo a veces es llamado ancho de banda de la potencia
media. Es el ancho total en grados del lóbulo de radiación principal, en el
ángulo donde la potencia de radiación ha caído por debajo de la línea
central del lóbulo, por 3 dB (potencia media).

5. Tema 7 5
Rodrigo Martín Sánchez Matos
24. ¿Qué tipo de antena muestra la gráfica?
 Antena parabólica solida
o Esto según la imagen que nos muestra
debido a que el modelo es una antena
parabólica.
25. Cuál de las siguientes describe a una antena isotrópica.
a. Es solo teórica , ya que no existe
b. Se usa como referencia para todas las antenas
c. Usa un rango de 360 grados
i. Todas estas opciones son respuestas correctas ya que una antena
isotrópica solo se usa en modo teoría ya que físicamente no existe, se usa
como referencia para todas las antenas y tiene un rango de unos 360
grados.
26. Cuál de las siguientes afirmaciones son verdaderas acerca de una antena pillar mount
a. Solo es usado para ambientes internos
b. Consiste en dos antenas
i. Se usan en ambientes internos y tiene dos antenas ya que estas reciben y
transmiten señal en simultáneo.
27. En una WLAN ¿Qué pasa cuando la longitud de un cable a la antena se incrementa?
a. El rango de cobertura baja
i. Esto debido a que al haber más cantidad de cable se produce una
atenuación de la señal en la antena y esta tiende a bajar su potencia.
