2. DEFINICION:
Una antena (o antena) es un dispositivo eléctrico que convierte la energía
eléctrica en ondas de radio , y viceversa. Se utiliza generalmente con
un transmisor de radio o receptor de radio. En la transmisión , un transmisor
de radio suministra una oscilación de frecuencia de radio corriente eléctrica
a los terminales de la antena, y la antena irradia la energía de la corriente
como las ondas electromagnéticas (ondas de radio). En recepción, una
antena intercepta parte de la potencia de una onda electromagnética a fin
de producir una pequeña tensión en sus terminales, que se aplica a un
receptor a ser amplificada .

3. ANTENNNAS OMNIDIRECCIONALES
Es una antena que irradia ondas de radio de potencia de manera uniforme en todas
las direcciones en un plano. Son buenas para cubrir áreas grandes, la cual la
radiación trata de ser pareja para todos lados es decir cubre 360º por lo que es
posible establecer comunicación independientemente del punto en el que se esté,
ya que no requieren orientarlas. En contrapartida, el alcance de estas antenas es
menor que el de las antenas direccionales.

4. EJEMPLOS DE ANTENNAS OMNIDIRECCIONALES
*Antena Bipolar de 2.2 dBi "rubber ducky estándar“
La antena bipolar rubber ducky es una antena bipolar estándar. También
se la llama antena doblete. Es una antena omnidireccional adecuada
para muchas aplicaciones. La antena es un conductor eléctrico recto.
Las antenas bipolares pueden ser orientadas en forma horizontal,
vertical o con una inclinación. Las antenas bipolares se suministran con
algunos Access points Cisco Aironet y dispositivos clientes.

5. *Antena de 5.14 dBi vertical de montura en mástil
La antena 5.14 dBi Omnidireccional Vertical de Montura en Mástil está
diseñada para ser sujetada a un mástil o poste. La base de la antena tiene
una sección de aluminio que le da suficiente fuerza como para resistir ser
sujetada. Esta antena se entrega con una abrazadera y una banda de
fricción de aluminio para la montura. Se debe proporcionar un mástil
separado en el cual sujetar la antena.

6. *Antena de 5.14 dBi plano del piso
Está diseñada para ser instalada en un cielo raso y que apunte directamente
hacia abajo. Tiene un plato de refuerzo de aluminio incorporado para enfocar
la energía de la transmisión hacia abajo. Esta antena es una muy buena
elección para los cielos rasos suspendidos. Cuando se instala la antena, se
realiza un orificio del tamaño suficiente como para que el mástil de la antena
sea pasado a través de la placa del cielo raso. Esto crea una instalación
plana y limpia, mientras que proporciona una cobertura total. Esta antena se
utiliza sólo en aplicaciones interiores.

7. *Antena de 12 dBi omnidireccional (sólo largo
alcance)
Es sólo para aplicaciones exteriores de largo alcance. También podría ser
usada en un área central, ya que proporciona conexiones de alcance
mayor a un Access point. La antena, como todas las antenas sólo para
exterior, tiene una coleta corta de coaxial de 30.48 cm (12 pulgadas), lo
que hace necesario el usar cables de extensión de antena. Esta antena
está polarizada verticalmente y debe ser montada perpendicular al suelo
con la coleta en la parte inferior. Tiene una extensión del rayo de más o
menos 3,5 grados desde la perpendicular.

8. ANTENNAS DIRECCIONALES
Es una antena capaz de concentrar la mayor parte de la energía radiada de
manera localizada, aumentando así la potencia emitida hacia el receptor o
desde la fuente deseados y evitando interferencias introducidas por fuentes
no deseadas. Las antenas direccionales, como por ejemplo las antenas
yagi, proporcionan mucho mejor rendimiento que las antenas de
dipolo cuando se desea concentrar gran parte de la radiación en una
dirección deseada. Son las mejores en una conexión Punto-a-Punto,
acoplamientos entre los edificios, o para los Clientes de una antena
omnidireccional.

9. EJEMPLOS DE ANTENNAS DIRECCIONALES
*Antenas patch
Proporciona una cobertura excelente con un patrón amplio de radiación.
La antena patch Cisco 6 dBi es común para aplicaciones no europeas
que necesitan un área amplia de cobertura. Si es aceptable un área de
cobertura ligeramente más limitada, la antena Cisco 8.5 dBi proporciona
ganancia y distancia adicionales. La antena patch es excelente para
aplicaciones interiores y exteriores, cuando está correctamente
montada. Es posible montarla en una variedad de superficies, usando
orificios en el perímetro de la antena.

10. *Antena yagi de 13.5 dBi – 25 grados
Es una antena direccional de alta ganancia. La Yagi está construida con al
menos tres elementos, que son barras de metal que suplementan la
energía de onda transmitida. En una antena Yagi, hay al menos un
elemento conducido, un elemento reflector y normalmente uno o más
elementos directos. La Yagi de Cisco proporciona 13.5 dBi de ganancia y
ofrece un rango de hasta 10 km (6.5 millas) a 2 Mbps, y 3.2 km (2 millas) a
11 Mbps.

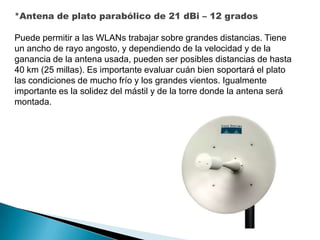

11. *Antena de plato parabólico de 21 dBi – 12 grados
Puede permitir a las WLANs trabajar sobre grandes distancias. Tiene
un ancho de rayo angosto, y dependiendo de la velocidad y de la
ganancia de la antena usada, pueden ser posibles distancias de hasta
40 km (25 millas). Es importante evaluar cuán bien soportará el plato
las condiciones de mucho frío y los grandes vientos. Igualmente
importante es la solidez del mástil y de la torre donde la antena será
montada.

12. ACCESORIOS PARA LA INSTALACION DE UNA
ANTENA
*Selección de cables.- Puede ser posible utilizar el cable coaxial existente. Esta
determinación dependerá de la calidad del cable y si cumple con las tres
especificaciones siguientes:
1.-La impedancia debe ser de 50 ohms.
2.-La pérdida total a 400 MHz, para la longitud total del cable, debe ser de 12 dB o
menos.
3.-El tamaño del conductor central del cable debe ser #14 AWG, o mayor

13. *Conectores y divisores de cables.-Las antenas Cisco utilizan el
conector TNC de Polaridad Reversa [Reverse-polarity TNC (RP-TNC)]
-DIVISORES.-Un divisor permite que una señal sea usada con dos
antenas al mismo tiempo. El usar dos antenas con un divisor puede
proporcionar más cobertura.
