1. Las antenas son dispositivos que emiten o reciben ondas electromagnéticas. 2. Existen antenas direccionales que concentran la energía en una dirección y antenas omnidireccionales que emiten energía en todas direcciones. 3. Las características de las antenas incluyen su ganancia, ángulo de radiación, alcance y longitud de cable.

1. ANTENAS
1. Defina Antena
Una antena es un dispositivo diseñado con el objetivo de emitir o recibir ondas
electromagnéticas hacia el espacio libre. Una antena transmisora transforma voltajes en
ondas electromagnéticas, y una receptora realiza la función inversa.
2. Las Antenas se clasifican en Direccionales y Omnidireccionales, describa cada uno de ellos.
a. Direccionales:Una antena direccional (también llamada unidireccional o directiva) es una
antena capaz de concentrar la mayor parte de la energía radiada de manera localizada,
aumentando así la potencia emitida hacia el receptor o desde la fuente deseados y
evitando interferencias introducidas por fuentes no deseadas.
b. Omnidireccionales :Las antenas omnidireccionales son usadas generalmente para
implementaciones punto a multipunto
3. Mencione características de las antenas mostradas en la imagen
Panel Omni Semi-Parabolic Parabolic-Dish Patch Yagi
Tipo Omni Omni Direccional Direccional Direccional Direccional
Ganancia 5.2 dBi 12 dBi 20 dBi 21 dBi 8 dBi 21dBi
Amplitud 360° H – 75° V 360° H – 7°V 12°H-12°V 12.4°H- 12°V 60°H-55V 12.4°H-12.4°V
Alcance interiores 142’- 151m 4.6 Miles -7.4 km 25 Miles 40km 25 Miles- 40 Km 2.0 Miles -3.2km 25Miles -40Km
1mbps
Alcance interiores 142’-43m 1.4Miles 2.3 Km 11 Miles -18km 11 Miles -18.5km 3390°- 1km 11Miles-18Km
11mbps
Longitud de cable 3’-91’ 1’- 0.3 m 2’-05m 2’-0.6m 3’-0.9m 2’ 0.6m
4. Explique las dos funciones de las antenas
a. Receptor: Este es el terminador de una señal sobre un medio de transmisión. En
comunicaciones, es un dispositivo que recibe información, control, u otras señales desde
un origen.
b. Transmisor: Este es el origen o generador de una señal sobre un medio de transmisión

2. 5. ¿Cuáles son los factores que determinan la distancia máxima de enlace?
La determinación de la distancia máxima entre las antenas a cada lado de un enlace no es un
problema sencillo. La distancia máxima del enlace está determinada por lo siguiente:
Potencia máxima de transmisión disponible
Sensibilidad del receptor
Disponibilidad de una ruta no obstruida para la señal de radio
Máxima ganancia disponible, para la(s) antena(s)
Pérdidas del sistema (como una pérdida a través del cable coaxial, conectores, etc.)
Nivel de confiabilidad deseada (disponibilidad) del enlace.
6. Defina
a) Ancho de Banda:En conexiones a Internet el ancho de banda es la cantidad de
información o de datos que se puede enviar a través de una conexión de red en un
período dado.
b) Ancho del rayo:El ancho del rayo es una medida usada para describir a las antenas
direccionales. El ancho del rayo a veces es llamado ancho de banda de la potencia media
c) Ganancia: La ganancia de cualquier antena es en esencia una medida de cuán bien la
antena enfoca la energía RF irradiada en una dirección en particular.
d) dBi:Es para especificar las medidas de ganancia. Este método de medición de ganancia
utiliza una antena isotrópica teórica como punto de referencia.
e) dBd:Unidad de medida de una antena de tipo bipolar en lugar de una antena isotrópica
como el punto de referencia
f) Polarización: La polarización es la orientación física del elemento en la antena que emite
realmente la energía de RF. La polarización es un fenómeno físico de propagación de la
señal de radio
g) Patrón de emisión: El patrón de emisión es la variación de la intensidad del campo de una
antena, como una función angular, con respecto al eje.
h) Antena Isotrópica:Esta es una antena hipotética que emite o recibe energía en forma
igual en todas direcciones. Las antenas isotrópicas no existen físicamente, pero
representan a antenas de referencia convenientes para expresar propiedades
direccionales de las antenas físicas.
i) Antena Bipolar: Esta es normalmente una antena recta, de pie central y longitud de onda
media, que está ilustrada en la Figura

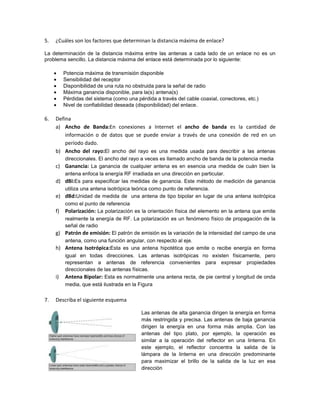

7. Describa el siguiente esquema
Las antenas de alta ganancia dirigen la energía en forma
más restringida y precisa. Las antenas de baja ganancia
dirigen la energía en una forma más amplia. Con las
antenas del tipo plato, por ejemplo, la operación es
similar a la operación del reflector en una linterna. En
este ejemplo, el reflector concentra la salida de la
lámpara de la linterna en una dirección predominante
para maximizar el brillo de la salida de la luz en esa
dirección

3. 8. La diversidad es la operación simultánea de dos o más sistemas o partes de un sistema
utilizada para mejorar la confiabilidad. Enumere los dos tipos de diversidad y explique
brevemente cada uno.
a. Diversidad espacial: El receptor de una radio de microonda acepta señales desde dos o
más antenas que están separadas por muchas longitudes de onda.
b. Diversidad de frecuencia:La señal de la información es transmitida en simultáneo por
dos transmisores que operan en dos frecuencias diferentes.
9. Enumere los tipos de antenas omnidireccionales cisco y mencione sus características de cada
uno
Bipolar de 2.2 dBi "rubberducky estándar"
Es una antena omnidireccional adecuada para muchas aplicaciones. La
antena es un conductor eléctrico recto. Las antenas bipolares pueden ser
orientadas en forma horizontal, vertical o con una inclinación. Las
antenas bipolares se suministran con algunos access points Cisco
Aironet y dispositivos clientes.
2.2dBi de montura en cielo raso
La antena de montura en cielo raso es sólo para aplicaciones interiores y
debería ser montada con el extremo del orificio del tornillo apuntando
hacia el cielo raso. No es una buena elección para escuelas, hospitales u
otras instalaciones de gran tráfico con cielos rasos bajos. Esto es porque
la antena tiende a ser golpeada y posiblemente dañada.
5.14 dBi vertical de montura en mástil
La antena 5.14 dBi Omnidireccional Vertical de Montura en Mástil está
diseñada para ser sujetada a un mástil o poste.La antena de montura en
mástil está diseñada para aplicaciones industriales. En aplicaciones
exteriores, el extremo del cable de la antena debe ir hacia abajo. En
aplicaciones interiores, el extremo del cable deberá mirar hacia el cielo
raso.
5.14 dBi montura en cielo raso
La antena Cisco 5.14 dBi Omnidireccional de Montura en Cielo
Raso.Más agradable estéticamente que la versión de montura en mástil,
esta antena es sólo para aplicaciones interiores.Debería ser montada
con el orificio del tornillo apuntando hacia el cielo raso. Esta antena no es
una buena elección para escuelas u hospitales que tienen cielos rasos
bajos.

4. 5.14 dBi diversidad de montura en pilar
La Cisco 5.14 dBi Omni de Diversidad de Montura en Pilar está
diseñada para ser montada en el costado de un pilar.Está envuelto con
tela para que se vea más como un parlante que como una antena.
Esta antena tiene dos coletas con dos conectores RP-TNC. No es
necesario comprar dos de éstas para un AP.Simplemente se conectan
a los dos puertos RP-TNC del access point los dos conectores de la
antena de montura en pilar.
5.14 dBi plano del piso
Está diseñada para ser instalada en un cielo raso y que apunte
directamente hacia abajo. Tiene un plato de refuerzo de aluminio
incorporado para enfocar la energía de la transmisión hacia abajo. Esta
antena es una muy buena elección para los cielos rasos
suspendidos.Cuando se instala la antena, se realiza un orificio del
tamaño suficiente como para que el mástil de la antena sea pasado a
través de la placa del cielo raso.
12 dBi omnidireccional (sólo largo alcance)
Esta antena podría ser usada en el centro de una configuración de
bridging punto a multipunto. También podría ser usada en un área
central, ya que proporciona conexiones de alcance mayor a un access
point. La antena, como todas las antenas sólo para exterior, tiene una
coleta corta de coaxial de 30.48 cm (12 pulgadas), lo que hace
necesario el usar cables de extensión de antena.Esta antena está
polarizada verticalmente y debe ser montada perpendicular al suelo
con la coleta en la parte inferior. Tiene una extensión del rayo de más
o menos 3,5 grados desde la perpendicular.
10. Enumere los tipos de Antenas direccionales cisco y mencione sus características
Antenas patch
La antena patch Cisco 6 dBi es común para aplicaciones no europeas
que necesitan un área amplia de cobertura. Si es aceptable un área de
cobertura ligeramente más limitada, la antena Cisco 8.5 dBi
proporciona ganancia y distancia adicionales.
Antena yagi de 13.5 dBi – 25 grados
Las antenas Yagi son direccionales y están diseñadas para
comunicaciones de larga distancia. Una Yagi es normalmente más
pequeña, liviana y barata que una antena de plato. Una yagi es
excelente para aplicaciones exteriores y para algunas aplicaciones
interiores. La Yagi de Cisco proporciona 13.5 dBi de ganancia y ofrece
un rango de hasta 10 km (6.5 millas) a 2 Mbps, y 3.2 km (2 millas) a
11 Mbps. La mayoría de las antenas Yagi son montadas con tornillos
U a un mástil macizo.

5. Antena de plato parabólico de 21 dBi – 12 grados
Tiene un ancho de rayo angosto, y dependiendo de la velocidad y de la
ganancia de la antena usada, pueden ser posibles distancias de hasta
40 km (25 millas). Es importante evaluar cuán bien soportará el plato
las condiciones de mucho frío y los grandes vientos. Igualmente
importante es la solidez del mástil y de la torre donde la antena será
montada.
Antenas de 5 GHz integradas
Con soporte simultáneo para radios de 2.4 GHz y de 5 GHz, la Serie Cisco Aironet 1200
preserva las inversiones existentes de IEEE 802.11b y proporciona una ruta de migración
hacia las tecnologías futuras IEEE 802.11a e IEEE 802.11g. Su diseño modular soporta
configuraciones de banda única y dual, más la capacidad de actualización de campo para
cambiar estas configuraciones a medida que las necesidades cambian y las tecnologías
evolucionan. La protección de la inversión se proporciona además gracias a una gran
capacidad de almacenamiento y soporte para las herramientas de administración de Cisco,
brindando la capacidad y los medios para actualizar el firmware y para ofrecer nuevas
características a medida que se hacen disponibles.

6. 11. Explique brevemente las características de los elementos representados en las imágenes:
1. cables.Los tipos de cables que va conectado a una antena. Es
importante mantener el cable de la antena corto para maximizar el
alcance. Esto es cierto, sea que se instale un access point interior o sea
que se instalen bridges para comunicarse sobre una gran distancia.Esto
es así porque un cable largo atenuará la señal y reducirá el alcance
confiable del equipo. La distancia máxima sobre la que dos bridges
pueden comunicarse depende de las combinaciones de antena y cable
que se utilicen.
2.Conectores. Las antenas Cisco utilizan el conector TNC de Polaridad
Reversa [Reverse-polarity TNC (RP-TNC)].
3.Ilustra un ejemplo de un amplificador montado polar bidireccional
exterior a prueba de agua para usar con radios de 2.4 GHz de Amplio
Espectro y equipo WLAN. El dispositivo tiene un pre-amplificador
receptor de bajo ruido y un amplificador de potencia de transmisión.
4. Ilustra un ejemplo de un amplificador montado polar bidireccional
exterior a prueba de agua para usar con radios de 2.4 GHz de
Amplio Espectro y equipo WLAN. El dispositivo tiene un pre-
amplificador receptor de bajo ruido y un amplificador de potencia de
transmisión.
4. Un pararrayos está diseñado para proteger a los
dispositivos WLAN de la electricidad estática y de
los rayos. Es similar en su función a una válvula de
seguridad en una caldera de vapor. Un pararrayos
evita que picos de energía lleguen al equipo
derivando la corriente hacia la tierra.
