1. Antenas wifi
CONOCER LOS DIFERENTES TIPOS DE ANTENAS
Iván Darío Arango Quiroz
Institución universitaria de envigado
Tecnología Gestión de redes 2 semestre
Envigado-Antioquia
2010

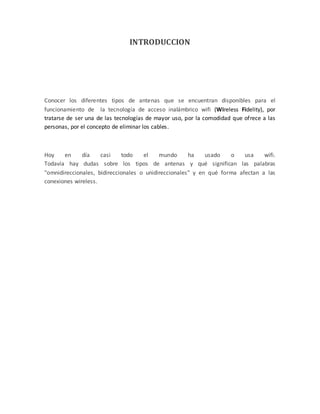

2. INTRODUCCION
Conocer los diferentes tipos de antenas que se encuentran disponibles para el
funcionamiento de la tecnología de acceso inalámbrico wifi (Wireless Fidelity), por
tratarse de ser una de las tecnologías de mayor uso, por la comodidad que ofrece a las
personas, por el concepto de eliminar los cables.
Hoy en día casi todo el mundo ha usado o usa wifi.
Todavía hay dudas sobre los tipos de antenas y qué significan las palabras
"omnidireccionales, bidireccionales o unidireccionales" y en qué forma afectan a las
conexiones wireless.

3. BREVE DESCRIPCIÓN DE TIPOS DE ANTENAS
Los Tipos de Antenas:
Las placas de Red Inalámbricas tienen antenas incorporadas, pero estas antenas son, en el
mejor de los casos, la menos adecuada, diseñada específicamente para uso en interiores y
con poca distancia.
Si se planea cubrir una empresa, o incluso aun un área mayor como un barrio, tendríamos
ciertamente que utilizar antenas externas para sus puntos de acceso (Nodos o AP`s) y los
Clientes.
En cuanto a las antenas especializadas, hay principalmente algunas especificaciones a las
cuales necesitaremos prestar la atención:
1. El tipo de la antena: el tipo de la antena determina su patrón de radiación puede
ser omnidireccional, bidireccional, o unidireccional.
Las antenas Omnidireccionales son buenas para cubrir áreas grandes, la cual la radiación
trata de ser pareja para todos lados es decir cubre 360º
Las antenas Bidireccionales son particularmente buenas en los pasillos o corredores dado
que radia o recibe la mayor parte de su energía en sólo dos direcciones
Las antenas Unidireccionales o Direccionales son las mejores en una conexión Punto-a-
Punto, acoplamientos entre los edificios, o para los Clientes de una Antena
Omnidireccional.
1. La Ganancia: Cociente entre la intensidad de campo producida por la antena y la
intensidad de campo que produciría en el mismo punto un radiador isotópico que
absorbiera del emisor la misma potencia de RF. Es decir, es el grado a el cual realza
la señal en su dirección preferida. La ganancia de la antena se mide en el dBi, Las
antenas externas simples tienen típicamente aumentos del dBi 3 a 7. Las antenas
direccionales pueden tener aumentos de hasta 27 dBi.
Ahora, vamos hablar de algunos de los tipos de la antena que están disponibles en este
cuadro vemos un número de diversos tipos de la antena:

5. Vertical es una antena omnidireccional. La mayoría de los vendedores venden varios
diversos tipos de antena vertical, diferenciando sobre todo su Ganancia; podemos ver una
antena vertical con Ganancias de 3 dBi hasta 17 dBi.
¿Cómo una antena omnidireccional genera Ganancia? Recuerde que una antena vertical
es omnidireccional solamente en el plano horizontal. En tres dimensiones, su patrón de
radiación mira algo como una Dona. Una Ganancia más alta significa que la Dona está
aplastada. También significa que la antena es más grande y más costosa, aunque no hay
antenas para el servicio 802.11 particularmente grandes. Las antenas verticales son
buenas en la radiación hacia fuera horizontalmente; no son buenas en la radiación abajo.
Yagi, es una antena unidireccional de Alta Ganancia. Parecida a una antena clásica de TV.
Hay un número de elementos paralelos del metal perpendicularmente a un auge.
Sin embargo, es muy probable ver los elementos en un Yagi para el servicio 802,11; Las
Yagis comercialmente están hechas dentro de Caños de Plástico, que funciona como una
cáscara plástica que protege la antena contra los daños de estar al aire libre. Las antenas
Yagi para el servicio 802.11 pueden tener Ganancias entre el dBi 12 y 18; apuntarlas no es
tan difícil como apuntar una antena parabólica, aunque puede ser difícil.
Parabólica es una antena muy Alta-Ganancia. Porque las antenas parabólicas tienen
Ganancias muy altas (hasta 27 dBi comercialmente hechas para 802,11), también tienen
anchuras muy estrechas de la viga. Utilizaríamos probablemente una antena parabólica
solamente para un Punto A Punto entre edificios; debido a la delgada Propagación, no son
muy útiles para proporcionar servicios para usuarios que no estén directamente viendo la
Antena. No tenemos que subestimar la dificultad de apuntar una antena parabólica
correctamente, un producto comercial tiene una Propagación de solamente 6,5 grados. Si
usted decide instalar una antena parabólica, cerciórese de que quede firme. No
desearíamos una tormenta y que nos quedemos sin conexión en medio de ella y tener que
subir para diseccionarla. Algunos vendedores hacen una aplicación la distinción entre las
parábolas del "acoplamiento" o la de "rejilla" (la cual se parece el reflector, a una parrilla
doblada) y las parábolas sólidas. Si la antena está bien diseñada, la diferencia en
funcionamiento entre un acoplamiento y un reflector sólido no es mucha. Una Parábola
Sólida tiene algunas ventajas pero NO donde allá Fuertes Vientos.

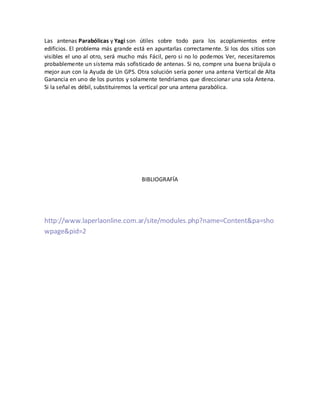

6. Las antenas Parabólicas y Yagi son útiles sobre todo para los acoplamientos entre
edificios. El problema más grande está en apuntarlas correctamente. Si los dos sitios son
visibles el uno al otro, será mucho más Fácil, pero si no lo podemos Ver, necesitaremos
probablemente un sistema más sofisticado de antenas. Si no, compre una buena brújula o
mejor aun con la Ayuda de Un GPS. Otra solución sería poner una antena Vertical de Alta
Ganancia en uno de los puntos y solamente tendríamos que direccionar una sola Antena.
Si la señal es débil, substituiremos la vertical por una antena parabólica.
BIBLIOGRAFÍA
http://www.laperlaonline.com.ar/site/modules.php?name=Content&pa=sho
wpage&pid=2
