Diseño de control de temperatura para termo cunas hospitalarias mediante ADC y comparadores
1. DEPARTAMENTO DE ELECTRICA Y ELECTRONICA
DISENO ELECTRONICO FECHA: 2012-ABRIL-20
Nombre: Andrés Santiago Rodríguez. CURSO: 7 B
Elizabeth Velasco
1.- TEMA: DISENO DE TERMOCUNAS CONTROLADAS POR RANGO DE TEMPERATURA.
2.- OBJETIVOS:
2.1.- OBJETIVO GENERAL:
Diseñar un control de temperatura de termo cunas para un hospital.
2.2.- OBJETIVOS ESPECÍFICO:
El muestreo de la temperatura debe ser cada 4segundos, mediante tres
displays 7 segmentos, que indiquen termo cuna funcionando, y la
temperatura de la misma.
3.- MATERIALES
CI 555
Resistencias 330Ω x 23
Resistencias Otros valores X 6
Display 7 Seg. Ánodo Común
Decodificador 7447 x 3
Multiplexor 74298
Diodos Led.
Memoria EEPROM 27256.
Rele 5 VDC.
Lm35 x 2
ADC 0804.
Comparador 7485.
4.- MARCO TEÓRICO:
MEMORIAS
El término memoria identifica el almacenaje de datos que viene en forma chips, y el almacenaje
de la palabra se utiliza para la memoria que existe en las cintas o los discos. Por otra parte, el
término memoria se utiliza generalmente como taquigrafía para la memoria física, que refiere a
los chips reales capaces de llevar a cabo datos.
USOS
Mantener una cantidad importantes de ‘estados’ registrados.
Almacenamiento de datos y programas.
Registros de propósito general
Página 1 de 5
2. Buffers
Tablas de datos
Memoria sistemas informáticos
CONVERSOR ANALOGO DIGITAL
Es un dispositivo electrónico capaz de convertir una entrada analógica de voltaje en un
valor binario.
LM-35
Es un encapsulado electrónico que responde a estímulos de temperatura, el mismo que va de un
rango de 0-150, con una resolución de 10 mV/Cᵒ .
4.- DESARROLLO
ESQUEMA DEL CIRCUITO

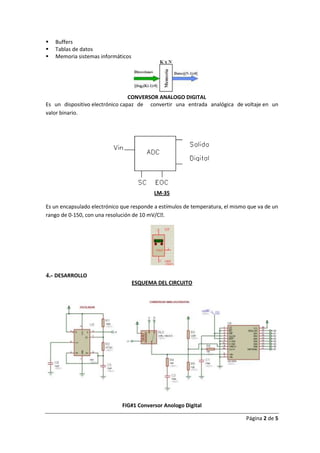

FIG#1 Conversor Anologo Digital
Página 2 de 5
4. FIG#3 COMPARADORES DE TEMPERATURA.
5. SIMULACION:
FIG#4 MUESTREO INTERFAZ SENSOR 2
Página 4 de 5

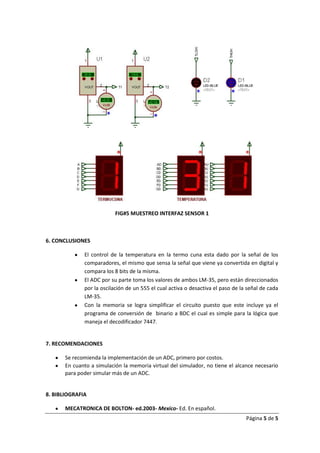

5. FIG#5 MUESTREO INTERFAZ SENSOR 1
6. CONCLUSIONES
El control de la temperatura en la termo cuna esta dado por la señal de los
comparadores, el mismo que sensa la señal que viene ya convertida en digital y
compara los 8 bits de la misma.
El ADC por su parte toma los valores de ambos LM-35, pero están direccionados
por la oscilación de un 555 el cual activa o desactiva el paso de la señal de cada
LM-35.
Con la memoria se logra simplificar el circuito puesto que este incluye ya el
programa de conversión de binario a BDC el cual es simple para la lógica que
maneja el decodificador 7447.
7. RECOMENDACIONES
Se recomienda la implementación de un ADC, primero por costos.
En cuanto a simulación la memoria virtual del simulador, no tiene el alcance necesario
para poder simular más de un ADC.
8. BIBLIOGRAFIA
MECATRONICA DE BOLTON- ed.2003- Mexico- Ed. En español.
Página 5 de 5
