El documento resume los estándares TIA/EIA-568-B para el cableado estructurado en edificios comerciales. Describe los requisitos y componentes del cableado horizontal y vertical, incluyendo los closets de telecomunicaciones y áreas de trabajo. También especifica los medios de transmisión aceptables como UTP categoría 5e/6 y fibra óptica, y proporciona detalles sobre distancias máximas y prácticas de instalación.

1. 568-B

2. TIA/EIA – 568 – B
Estándar de Cableado para
Telecomunicaciones en
Edificios Comerciales

3. ESQUEMA GENERAL
 TIA/EIA-B.1
-Requrimientos Generales
 TIA/EIA-B.2
-Componentes de Cableado, par trenzado balanceado
 TIA/EIA-B.3
-Componentes de cabledo, Fibra óptica

4. TIA/EIA – 568 – B.1
PROPÓSITO
 Especifica un sistema de cableado
genérico
 Respalda un ambiente de productos y
vendedores múltiples
 Independiente de las aplicaciones
 Establecer requisitos de desempeño

5. TIA/EIA – 568 – B.1
ALCANCE
 Especifica:
- Requisitos de componentes
- Distancias de cableado
- Configuraciones de conectores
- Topología

6. TIA/EIA – 568 – B.1
ALCANCE
 Se aplica a:
- Edificios comerciales
- Ambiente de oficinas

7. ¿QUÉ ES CABLEADO
ESTRUCTURADO?
 Define la topología
 Identifica los medios
 Especifica las distancias
 Especifica las interfases de conexión
 Especifica los requisitos de
desempeño

8. ¿PORQUÉ CABLEADO
ESTRUCTURADO?
 Flexibilidad
 Dará soporte a diversos
ambientes
 Incrementa el
desempeño
 Cambios, modificaciones
y adiciones rápidas

9. TIA/EIA – 568-B.1
ELEMENTOS DEL SISTEMA DE
CABLEADO ESTRUCTURADO
 Cableado Horizontal
 Cableado Vertical (principal)
 Área de Trabajo
 Closet de telecomunicaciones
 Cuarto de Equipo
 Entradas de servicio
 Administración

10. CABLEADO HORIZONTAL

11. TIA/EIA – 568 – B.1
CABLEADO HORIZONTAL
TC
WA WA
WA WA
90 m Max

12. TIA/EIA – 568 – B.1
CABLEADO HORIZONTAL
 Se define desde el área de
trabajo hasta el closet de
telecomunicaciones
- Incluye:
- Cable
- Salida/Conector en el área de
trabajo
- Terminaciones mecánicas
- Patch Cords o jumpers en el cuarto
de telecomunicaciones
- Puede incluir punto de
consolidación(PC) o salidas de
múltiples usuarios(muto)

13. TIA/EIA – 568 – B.1
CABLEADO HORIZONTAL
 Debe ser topología estrella
 Cada salida debe ser conectada a un
closet de telecomunicaciones
 El cableado debe finalizar en closet
de telecomunicaciones del mismo
piso del área a que se está dando
servicio

14. TIA/EIA – 568 – B.1
CABLEADO HORIZONTAL
 Componentes eléctricos
específicos de la aplicación:
- No deben ser instalados como parte
del cableado horizontal
- Si es necesario, deben estar
expuestos (fuera de las placas de
red)

15. TEA/EIA – 568 – B.1
CABLEADO HORIZONTAL
 Se permite un punto de
transición o punto de
consolidación en el cableado
horizontal:
- Es un punto de interconexión
dentro del cableado horizontal
- Sirve haste 12 áreas de trabajo
- Debe estar localizado al menos a
15 metros del CT

16. TIA/EIA – 568 – B.1
CABLEADO HORIZONTAL
 Distancias Horizontales
- Máximo 90 metros.
- Se permiten 10 metros adicionales para
cables de conexión
90 m
3 m6 m
TC WA

17. TIA/EIA – 568 – B.1
CABLEADO HORIZONTAL
 Cables reconocidos
- Cuatro pares, trenzado, 100 Ohms
(UTP, ScTP)TIA/EIA 568- B.2
 Dos pares, trenzados 150 Ohms (STP)
TIA/EIA 568- B.2, en este momento esta
reconocido pero no se recomienda para
instalaciones nuevas ya que se espera sea
removido en la proxima revisión
 Cables de fibra óptica de 62.5/125 um
o 50/125 um , dos fibras o mas

18. TIA/EIA – 568 – B.1
CABLEADO HORIZONTAL
 Un mínimo de dos salidas por
cada área de trabajo :
- Uno debe ser UTP de 100 Ohms de
cuatro pares (Cat. 5e mínimo. Se
recomienda Cat 6)

19. TIA/EIA – 568 – B.1
CABLEADO HORIZONTAL
 La segunda salida debe ser
uno de los siguientes :
- Cable UTP de 100 Ohms de cuatro pares
(Cat. 5e, 6, se recomienda)
- Cable de fibra óptica de 62.5/125 um o
50/125 micras de dos hilos

20. TIA/EIA – 568 – B.1
CABLEADO VERTICAL

21. TIA/ EIA – 568 – B.1
CABLEADO VERTICAL
 Interconexión entre closets de
telecomunicaciones, cuarto de
equipo y entrada de servicios
 También incluye cableado entre-
edificios

22. TIA/EIA – 568 – B.1
CABLEADO VERTICAL
X
X
XXX X
CI
CE
X
CE
CT CT CT CT
AT AT AT AT AT AT
1 er Nivel
1 er Nivel
2 do Nivel
(si es necesario)

23. TIA/EIA – 568 – B.1
CABLEADO VERTICAL
 Cables reconocidos
- Cable multi-par UTP de 100 Ohms
- Cable de fibra óptica 50/125 micras
- Cable de fibra óptica de 62.5/125
micras
- Cable de fibra óptica mono-modo

24. TIA/EIA – 568 – A
CABLEADO VERTICAL
 Distancias máximas :
- UTP; 800 metros (para transmisión
de voz)
- Fibra óptica de 62.5/125 um o
50/125 um; 2000 metros
- Fibra óptica de mono-modo; 3000
metros

25. TIA/EIA – 568 – B.1
AREA DE TRABAJO
 Se extiende desde la
placa de pared hasta
el equipo del usuario
 Diseñado para
cambios, modificaciones
y adiciones fáciles

26. Faceplate

27. Faceplate

28. TIA/EIA 568- B.1
Practicas adicionales de cableado
para oficinas abiertas

29. TIA/EIA 568-B.1
 Cuando se instala una corrida
de una distancia considerable, y
después se hacen cambios en
los muebles modulares, se tiene
que desechar todo el cable des-
instalado
$

30. TIA/EIA 568-B.1
 Se buscó un modo para que
se manejara un sistema
centralizado y que pudiera
ofrecer cambios fáciles para
remodelaciones y cambios en
oficinas abiertas.....

31. TIA/EIA 568-B.1
 Especifica prácticas
opcionales para entornos de
oficinas abiertas
 Provee de cambios en el
cableado cuando los muebles
modulares en oficinas son
reorganizados

32. TIA/EIA 568-B.1
 Únicamente se puede utilizar este
esquema en sistemas de muebles
modulares.
¡ No se permite en oficinas de
paredes falsas o de ladrillo !

33. TIA/EIA 568-B.1
 Existen dos configuraciones
- Ensamble de salidas de
Telecomunicaciones Multi-
Usuario (MUTO = Multi- User
Telecommunications Outlet
Assembly)
- Punto de consolidación (PC)

34. TIA/EIA 568-B.1
MUTO
Cables Horizontales terminan
en un lugar común
 Los cordones de estación
son ruteados directamente
del MUTO al área de
trabajo
 Es la Solución preferida
para aplicaciones donde se
anticipan movimientos
frecuentes

35. TIA/EIA 568-B.1
MUTO
 Cada MUTO debe dar servicio a un
máximo de 12 áreas de trabajo
 Debe ser fácilmente accesible y no
estar localizado en un piso o techo
falso
 Debe quedar instalado
permanentemente

36. TIA/EIA 568-B.1
MUTO
Cable de área de trabajo (w)
Cable horizontal (H)
B
A
CT
MUTO

37. TIA/EIA 568-B.1
Distancias Horizontales (Cobre)
Longitud de cable Longitud Max para Cable Longitu Max para Cables
Horizontales de Área de trabajo de Áreas de trabajo, Patch
Cords y Cable de Equipos
H W C
m (ft) m (ft) m (ft)
90(295) 3(10) 10(33)
85(279) 7(23) 14(46)
80(262) 11(36) 18(59)
75(246) 15(49) 22(72)
70(230) 20(66) 27(89)
La longitud máxima se determina por :
C = (102-H) / 1.2
W = C – 7 20 m

38. TIA/EIA 568-B.1
Distancias Horizontales
(Cobre)
 Aun cuando la distancia al MUTO
sea menor a 70 mts, la longitud
máxima del cordón de esta
estación no deberá rebasar 22
mts. Para 24 AWG o 17 mts.
Para 26 AWG
 La distancia máxima nunca
rebasará los 100 mts.

39. TIA/EIA 568-B.1
Distancias Horizontales (Fibra)
 Cualquier combinación de longitud en
cables horizontales, cable de área de
trabajo, cordones de parcheo y cables de
equipo son aceptados
 La distancia máxima nunca rebasará los
100 mts.

40. TIA/EIA 568-B.1
PUNTO DE CONSOLIDACION
 Es un punto de interconexión en el
cableado horizontal
 Es un sistema preferido cuando se
anticipa una cantidad limitada de
cambios
 No es un empalme
- Plug / Jack
- Conector tipo 110

41. TIA/EIA 568-B.1
PUNTO DE CONSOLIDACION
 NUNCA se usará un Punto de
Consolidación como “Crossconnection”
 No se permite mas que un solo punto
de Consolidación entre cada corrida de
cable
 Se recomienda colocar el CP a
15 mts del CT

42. TIA/EIA 568-B.1
PUNTO DE CONSOLIDACION
 Cada PC debe dar servicio a un máximo
de 12 áreas de trabajo
 Debe ser completamente accesible
 Debe quedar instalado
permanentemente
 La distancia de enlace está limitada a 90
mts (+10 mts. de cordones)

43. TIA/EIA 568-B.1
PUNTO DE CONSOLIDACION
Cable de área de trabajo (w)
Cable horizontal (H)
CT
Placa de pared
PC

44. TIA/EIA – 568 –B.1
CLOSETS DE
TELECOMUNICACIONES
 Área exclusiva dentro de un edificio
para el equipo de telecomunicaciones
 Su función principal es la terminación
del cableado horizontal y vertical

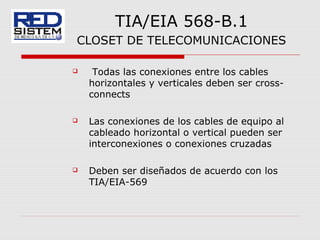

45. TIA/EIA 568-B.1
CLOSET DE TELECOMUNICACIONES
 Todas las conexiones entre los cables
horizontales y verticales deben ser cross-
connects
 Las conexiones de los cables de equipo al
cableado horizontal o vertical pueden ser
interconexiones o conexiones cruzadas
 Deben ser diseñados de acuerdo con los
TIA/EIA-569

46. TIA/EIA – 568 – B.1
CLOSET DE TELECOMUNICACIONES
Equipo Común
Cables de Parcheo
Terminaciones
Cableado Horizontal
Área de Trabajo

47. TIA/EIA – 568 – B.1
CLOSET DE
TELECOMUNICACIONES
 Precauciones en el del manejo
cable
- Evitar tensiones en el cable
- Los cables no deben enrutarse en grupos muy
apretados
- Utiliza rutas de cable y accesorios apropiados

48. TIA/EIA – 568 – B.1
CUARTOS DE EQUIPO
 Es distinto de un cuarto de
telecomunicaciones debido a la
complejidad del equipo que contiene
 Hub primario para la distribución vertical
 Debe proveerse un ambiente controlado
 Debe ser diseñado de acuerdo TIA/EIA-
569-A

49. TIA/EIA – 568 – B.1
ENTRADA DE SERVICIOS
 Consiste en cables, accesorios de conexión
y dispositivos de protección, y además
equipo necesario para conectar el edificio a
servicios externos
 Puede contener el punto de demarcación
 Protección eléctrica establecida por códigos
eléctricos aplicables
 Deben ser diseñados de acuerdo a el
TIA/EIA-569-A

50. TIA/EIA – 568 – B.2
MEDIOS DE TRANSMISION
 UTP de 100 Ohms
 STP de 150 Ohms
 Fibra Óptica

51. TIA/EIA – 568 – B.2
SISTEMAS DE CABLEADO UTP DE 100
OHMS
 Categorías de cableado UTP
- Categorías 3 :
Aplicaciones hasta 16 Mhz
- Categorías 5 :
Aplicaciones hasta 100 Mhz
- Categorías 5e :
Aplicaciones hasta 100 Mhz Power Sum
-Categoría 6:
Aplicaciones hasta 250 Mhz

52. TIA/EIA – 568 –B.2
SISTEMAS DE CABLEADO UTP DE
100 HOMS
 CABLE :
- Cable sólido de 22-24 AWG, con cubierta
termoplástica.
- 4 pares trenzado entre sí
- El diámetro del conductor aislado será de
1.22 mm máximo.

53. TIA/EIA – 568 – B.2
SISTEMA DE CABLEADO UTP DE 100
OHMS
 Accesorios de Conexión
- Debe ser un tipo de contacto por desplazamiento de
aislante.
- Incluye :
Salidas/conectores
bloques de cross-connect
Puntos de Transición

54. TIA/EIA – 568 – B.2
SISTEMAS DE CABLEADO UTP DE 100
OHMS
 ScTP
- Este tipo de cableado puede incrementar la inmunidad
a interferencias electromagnéticas externas
- Esto depende de varios factores, métodos y
precauciones durante la instalación
- Plugs y jacks de 8 posiciones deben asegurar una
continuidad en el blindaje

55. TIA/EIA – 568 – B.2
SISTEMAS DE CABLEADO UTP DE
100 OHMS
 Accesorios de Conexión :
- El cable debe terminar en un Jack modular de ocho
posiciones
- debe llenar los requisitos de durabilidad
- asignaciones pin/par :
* T568A
* T568 B

56. TIA/EIA – 568 – B.2
ASIGNACIONES PIN/PAR DE UN JACK
DE OCHO POSICIONES
G BL O BR
T568A
PAR 2
W-G W-O W-BL W-BR
PAR 3 PAR 1 PAR 4
O BL G BR
T568B
PAR 3
W-O W-G W-BL W-BR
PAR 2 PAR 1 PAR 4

57. TIA/EIA – 568 –B.2
SISTEMA DE CBLEADO UTP DE
100 OHMS
 Cables de conexión (Patch
Cords)
- Estos pueden ser de cable multifilar para
incrementar la flexibilidad
- Deben llenar los mismos requisitos de
transmisión que el cable horizontal con
excepción de la atenuación (20 % extra)

58. ANSI/TIA/EIA – 568 – B.2-
1-2002
Junio 2002
ADENDUM 1:
CATEGORIA 6

59. ANTECEDENTES
 En 1997 TIA desarrolló los objetivos de una
nueva categoría que soporta ACR positivo a
200 Mhz.
 Por solicitud de la IEEE comité 802.3, la TIA
acepto que Cat6 se especificara a 250 Mhz,
para utilizar equipo que utilizara técnicas de
DSP

60. INTRODUCCIÓN
 Cat6 debe de ser compatible con las anteriores
categorías(3,5 y 5e), las aplicaciones que funcionen en
la menor categoría deberán funcionar en Cat6.
 El cableado tendrá el desempeño del componente de
menor categoría.

61. INTRODUCCIÓN
 Los requerimientos de canal para Cat6 especificados en
el estándar, tendrán un power Sum attenuation to Cross
Ratio (PSACR) mayor o igual a cero a 200 Mhz.
 Este addendum fue aprobado unánimemente a principios
de junio de 2002 para su publicación en julio de 2002

62. INTRODUCCIÓN
 TIA/EIA 568 B.1-4
En este adendum que fue publicado para votación se
especifica:
-En el área de trabajo el primer conector recomendado es
Cat5e o Cat6, el segundo es Cat6 o FO de 50 micras

63. COMPONENTES
 Cable
- 100 ohms con especificaciones de transmisión hasta
250 Mhz.
 Horizontal
- 4 pares 100 ohms, UTP o ScTP 22 a 24 AWG sólido
 Vertical(Principal)
- 4 pares 100 ohms, UTP o ScTP 22 a 24 AWG sólido

64. COMPONENTES
 Conectores
- 100 Ohms con especificaciones de transmisión desde 1
hasta 250 Mhz.
 Cordones
-Los Patch Cords, cordones del equipo y los del área de
trabajo son criticos para el desempeño

65. CANAL CAT6
Frecuencia
Mhz.
Pérdida
por
inserción
NEXT
(peor par a
par)
Power
Sum NEXT
ELFEXT
(peor par a
par)
PSELFEXT Perdida
por
retorno
(Return
Loss)
1 2.1 65 62 63.3 60.3 19
4 4 63 60.5 51.2 48.2 19
8 5.7 58.2 55.6 45.2 42.2 19
10 6.3 56.6 54 43.3 40.3 19
16 8 53.2 50.6 39.2 36.2 18
20 9 51.6 49 37.2 34.2 17.5
25 10.1 50 47.3 35.3 32.3 17
31.25 11.4 48.4 45.7 33.4 30.4 16.5
62.5 16.5 43.4 40.6 27.3 24.3 14
100 21.3 39.9 37.1 23.3 20.3 12
200 31.5 34.8 31.9 17.2 14.2 9
250 35.9 33.1 30.2 15.3 12.3 8

66. ENLACE PERMANENTE CAT6
Frecuencia
Mhz.
Pérdida
por
inserción
NEXT
(peor par a
par)
Power
Sum NEXT
ELFEXT
(peor par a
par)
PSELFEXT Perdida
por
retorno
(Return
Loss)
1 1.9 65 62 64.2 61.2 19.1
4 3.5 64.1 61.8 52.1 49.1 21
8 5 59.4 57 46.1 43.1 21
10 5.5 57.8 55.5 44.2 41.2 21
16 7 54.6 52.2 40.1 37.1 20
20 7.9 53.1 50.7 38.2 35.2 19.5
25 8.9 51.5 49.1 36.2 33.2 19
31.25 10 50 47.5 34.3 31.3 18.5
62.5 14.4 45.1 42.7 28.3 25.3 16
100 18.6 41.8 39.3 24.2 21.2 14
200 27.4 36.9 34.3 18.2 15.2 11
250 31.1 35.3 32.7 16.2 13.2 10

67. ANEXO G: INFORMATIVO
EFECTOS DE LA TEMPERATURA EN UN CABLEADO
ESTRUCTURADO
TEMPERATURA
(C) (F)
Máxima
longitud UTP
horizontal
(Mts)
Máxima
longitud
UTP
horizontal
(Mts)
20 68 90.0 90.0 0 0
25 77 89.0 89.5 1.0 0.5
30 86 87.0 88.5 3.0 1.5
35 95 85.5 87.7 4.5 2.3
40 104 84 87.0 6.0 3.0
45 113 81.7 86.5 8.3 3.5
50 122 79.5 85.5 10.5 4.5
55 131 77.2 84.7 12.8 5.3
60 140 75 83.0 15.0 6.0

68. TIA/EIA CATEGORIA 6 AUMENTADO
 Los requerimientos de canal para sistemas de cableado
aumentados no ha sido terminados
 No existen requerimientos para los componentes en estos
momentos
 El proyecto le ha sido asignado al Subcomite TR42.7
 La TIA/EIA ha incorporado la especificación de CANAL para
IEEE 802.3an 10GBase-T en su borrador(Draft)
 La tarea es desarrollar un cableado y sus componentes,
además de los procedimientos de prueba, para soportar IEEE
802.3an 10GBase-T hasta 100 m
 Será publicado como TIA/EIA-568-b.2-10

69. CAT 7
 La TIA/EIA determinó que no creara un grupo de trabajo
para investigar sobre Cat 7

70. TIA/EIA – 568 – B.3
SISTEMAS DE CABLEADO DE FIBRA
OPTICA
 Elementos :
- Cableado Horizontal
- Cableado Vertical
- Accesorios para conexión
- Cables de conexión

71. TIA/EIA – 568- B.3
SISTEMAS DE CABLEADO DE FIBRA
OPTICA
 Cableado Horizontal
- Un mínimo de dos fibras ópticas de un
62.5/125 um envueltos por un
revestimiento

72. TIA/EIA – 568 – B.3
FUNCIONAMIENTO DE TRANSMISION
DE FIBRA OPTICA DE 62.5/125
Wavelength
(nm)
Maximum
Attenuation
(dB/Km)
Minimum
Information
Capacity
(Mhz-Km)
850 3.75 160
1300 1.5 500

73. TIA/EIA – 568- B.3
SISTEMAS DE CABLEADO DE FIBRA
OPTICA
 Cable Vertical :
- Multi-modo o mono-modo
- Típicamente formados en grupos de 6 ó 12
fibras cada uno

74. TIA/EIA – 568- B.3
COMPORTAMIENTO DE TRANSMISION DE LA
FIBRA OPTICA MONO-MODO PARA
CABLEADO VERTICAL
Longitud de Onda Máxima Atenuación
(nm) (dB/km)
1310 0.7
1550 0.7

75. TIA/EIA – 568 – B.3
SISTEMAS DE CABLEADO DE FIBRA
OPTICA
 Conexiones de fibra :
- Debe tener capacidad para conexiones
sencillas o dobles
- Las conexiones dobles deben tener una
distancia entre centros de 0.5”

76. TIA/EIA – 568 – B.3
SISTEMAS DE CABLEADO DE FIBRA
OPTICA
 Requisitos para las Salidas :
- Radio de Curvatura de 10 veces el
diámetro externo del cable
- Mínimo un metro de holgura

77. TIA/EIA – 568 –B.3
SISTEMA DE CABLEADO DE FIBRA
OPTICA
 Diseño de paneles
- Flexibilidad de montaje
- Administración
- Manejo de cables Conmutadores
- Protección

78. TIA7EIA 568- B.3
SISTEMAS DE CABLEADO DE FIBRA
OPTICA
 Cables de conexión
- Deben ser cable de dos fibras
- Construcción para interiores
- El conector debe :
* Permitir una conexión fácil
* Asegurar Polaridad

79. TIA/EIA 568-B.1
Anexo “A” Normativo
Guías para Cableado de Fibra
Óptica Centralizado

80. TIA/EIA 568 –B.1
Anexo “A” Normativo
 Un solo usuario del edificio
 Electrónica centralizada vs. Distribuida
 La alternativa a una conexión cruzada en
el closet de telecomunicaciones
 Reduce los costos de fibra al escritorio

81. TIA/EIA 568 –B.1
Anexo “A” Normativo
 El cableado centralizado se localizará en
el mismo edificio que el área de trabajo
 Todos los cambios y movimientos se
realizarán en la conexión cruzada
centralizada
 Cambios en los enlaces horizontales se
realizarán en el Closet de Telecom

82. TIA/EIA 568 –B.1
Anexo “A” Normativo
 Tres alternativas de conexiones
cruzadas :
- Registros de Cables
- Interconexiones
- Empalmes

83. TIA/EIA 568 –B.1
Anexo “A” Normativo
REGISTRO DE CABLES
 Cable continuo instalado desde la
conexión cruzada centralizada por el CT
hasta el área de trabajo
 La longitud entre la conexión cruzada y en
área de trabajo será de 300m máximo
 Los requerimientos de cables tal como los
especifica la TIA/EIA-568-B.3

84. TIA/EIA 568 –B.1
REGISTROS DE CABLES
Conexión cruzada
Centralizada
Cuarto
De
Equipo
Cable
Vertical
CT
Cable Horizontal 90m
AT
Cable vertical +
Cable horizontal +
Cordones 300m

85. TIA/EIA 568 –B.1
INTERCONEXIÓN / EMPALME
 La interconexión o empalme en el CT
ofrece un incremento en la flexibilidad
y facilidad para migrar a una conexión
cruzada
 La longitud entre la conexión cruzada y
el área de trabajo deberá ser de 300m
máximo

86. TIA/EIA 568 –B.1
INTERCONEXIÓN / EMPALME
Conexión cruzada
Centralizada
Cuarto
De
Equipo
Cable
Vertical
CT
Cable Horizontal 90m
AT
Cable vertical +
Cable horizontal +
Cordones 300m

87. TIA/EIA 568 –B.1
GUIAS GENERALES
 El cableado centralizado deberá :
- Permitir migrar a una conexión
cruzada
- Permitir agregar o remover cables de
fibra óptica verticales y horizontales
- Soportar todos los requerimientos de
etiquetación de la TIA/EIA 606

88. TIA/EIA 568 –B.1
GUIAS GENERALES
 El cableado centralizado deberá
(continuación) :
- Asegurar la correcta polaridad de la
fibra
- Provee control para el radio de
curvatura
- Permitir la administración de la
reserva de cable

89. TIA/EIA 568 –B.1
GUIAS GENERALES
 El equipo de conexión deberá :
- Cumplir con la TIA/EIA-568-B.3
- Proveer una protección
adecuada para los conectores

90. DESEMPEÑO Y
PRUEBAS

91. TIA/EIA 568 –B.1
Especificaciones de
desempeño para
Pruebas de Campo en
UTP

92. TIA/EIA 568 –B.1
INTRODUCCION
 Define especificaciones para
pruebas después de la
instalación
 Verifica el funcionamiento del
enlace
 Diseñado de acuerdo al
TIA/EIA-568-B.1

93. TIA/EIA 568 –B.1
PROPOSITOS Y ENLACE
 Especifica los requisitos de
funcionamiento para enlaces
instalados
 Describe
- Métodos de prueba
- Interpretación de datos
- Comparación contra procedimientos
de laboratorio

94. TIA/EIA 568 –B.1
APLICABILIDAD
 Solamente cable de cuatro pares;
UTP 100 Ohms
 Solamente cableado Horizontal
 Puede también aplicarse al cable
blindado (ScTP)

95. TIA/EIA 568 –B.1
CONFIGURACIONES DE
PRUEBA
 Enlace básico
- Incluye el cable y accesorios de
conexión
- Se define como el cable
permanentemente instalado

96. DEFINICION DE ELNLACE BASICO
Probador de
campo
2 metros
Principio del enlace Básico
G Conector en área de trabajo
F
Fin de enlace Básico
H
Closet de
Telecom.
Probador de
Campo
2 metros
F es el cable entre la placa o salida y la conexión cruzada G y H son
Los cables del equipo de prueba.

97. TIA/EIA 568 –B.1
CONFIGURACIONES DE PRUEBA
 Canal
- Incluye cable, accesorios de conexión,
cables de conexión, punto de transición o
consolidación (opcional)
- Define a todo el canal

98. DEFINICION DEL CANAL
Probador de
campo
Principio
A Conector
C
Fin
Closet de
Telecom. Probador de
Campo
B
De canal
Punto de transición
Del canal
D E
Cable horizontal
A= Cable del usuario
B= Cableado de transición
C= Cableado horizontal
D= Conexión cruzada
E= Cable del equipo
Longitud máxima B+C=90m
Longitud máxima A+D+E=10m

99. TIA/EIA 568 –B.1
CONFIGURACIONES DE PRUEBA
 Enlace Permanente:
-Incluye 90 mts de cable horizontal, un conector en cada
extremo, punto de transición o consolidación (opcional)
-Excluye la porción de cable para conectar la prueba

100. DEFINICION DEL ENLACE
PERMANENTE
Probador de
campo
E Conector
C
Closet de
Telecom. Probador de
Campo
B
Punto de transición
E
Cable horizontal
B= Cableado de transición
C= Cableado horizontal
E= Cable del equipo
Longitud máxima B+C=90m

101. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 PARAMETROS DE PRUEBA
- Mapa de Cables
- Longitud
- Perdida de Inserción (Atenuación)
- Diafonía (Near end Cross-talk) (NEXT)
-PS Next
-El Fext
-PS ElFext
-Perdidas por Retorno
-Tiempo de Propagación
-Diferencia en tiempo de Propagación

102. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 Mapa de cables
- pretende verificar una terminación
correcta en los pines
- Indica
* continuidad
* cortos circuitos
* pares divididos, cruzados, invertidos

103. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 Longitud
- Longitud física del cable entre dos puntos
extremos
- No esta destinado para medidas precisas
debido a la incertidumbre del “NVP” (10%)
- Longitud máxima enlace permanente
90 mts.
- Longitud máxima enlace Canal
100 mts.

104. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 Perdidas por Inserción
- Medida de pérdida de señal
- El peor caso entre todos los pares debe
determinarse
- Máximo permitido es la suma de :
Canal: 4 conectores, 10 mts de patch
cord 24 AWG u 8 mts de 26 AWG, 90 mts
de cable
Permanente: 3 conectores, 90 mts de
cable

105. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 Factores que pueden afectar la
atenuación:
- Temperatura
- Superficies metálicas cerca del cableado
- Humedad relativa

106. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 Pérdida NEXT (Near End Cross
Talk)
- Medida de la interferencia de
señales de un par a otro
- Se aplica una señal a un par y se
mide el acoplamiento resultante en
otro par
- Todas las combinaciones de pares
deben ser medidas

107. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 Los valores que caen dentro de los límites
de precisión del probador deben ser
marcados con un asterisco (*)
- (*) PASA se considera pasa total
- (*) FALLA se considera falla total

108. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
-20
-30
-40
-50
-60
-70
-80
0 MHz 100
(FALLA)
Línea de Límite
*FALLA
*PASA
(PASA)

109. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 Longitud
- Los probadores de campo deben tener un rango de
310 metros
- Criterio pasa / Falla está basado en la longitud
máxima más la incertidumbre de NVP de un 10%

110. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 Pérdida por inserción
- Reporte de valor y frecuencia en el punto de falla
- Para una condición de pasa, reporta el valor más
alto

111. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
* Perdida NEXT (Near End Cross Talk)
- Se aplica una señal a un par y se mide el
acoplamiento resultante en otro par
- Se miden todas las combinaciones
* 1-2; 1-3; 1-4; 2-3; 2-4; 4-3

112. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 PSNEXT (Power Sum NEXT)
- Mide el NEXT que se acopla a un par
si los otros 3 pares transmiten
simultáneamente
- Medición mas estricta que el NEXT par
a par
- Revisa el Ruido en una transmisión de
múltiples disturbadores

113. RELACION DE ATENUACION
DIAFONIA (ACR)
 Mide la potencia de señal arriba del
nivel de ruido (en dBs)
- Un ACR superior es deseado
- Determina el ancho de banda del sistema
de cableado
- Power sum ACR usa power sum NEXT en
vez de NEXT par-par

114. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 Diafonía en el Extremo Remoto
(Far End Crosstalk)FEXT
- Acoplamiento de la señal sobre los
pares adyacentes medido en el extremo
remoto
* FEXT (dB)= 10 Lg10 (P1/P0)
- P1 es el ruido generado por el
acoplamiento de la señal de otro par
- P0 Es la potencia de la señal
sobre el par excitado que llega a su
receptor

115. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 Diafonía en el Extremo Remoto
ecualizada (Equal Level Far End
Crosstalk – ELFEXT)
 Obtenida al restar la atenuación del
FEXT (en dB)
 ELFEXT = FEXT – Atenuación
 Es análogo al ACR

116. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 PS ELFEXT
- Considera el ruido de diafonía
combinada en un par producida por los
otros transmitiendo en el extremo
lejano simultaneamente

117. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 La perdida de Retorno es una
medición de la energía reflejada
causada por malos acoples de
impedancia o diferencias de impedancia
dentro del mismo cable

118. TIA/EIA 568 –B.1
DESEMPEÑO Y PRUEBAS
 Retrazo de propagación
- Retrazo en la señal desde que se
transmite hasta que se recibe
 Diferencia de retraso
- La diferencia en el retraso de
propagación entre “ el mas rápido y el
par mas lento “

119. RETRASO DE PROPAGACION Y
DIFERENCIA D RETRAZO
 Requerimientos de Rendimiento:
- Retraso de propagación:
* 570 ns/100m @ 1MHz
* 545 ns/100m @10 MHz
* 538 ns/100m @ 100 MHz
- Especificación de diferencia de Retraso:
* 50 ns/100 metros (canal)
* 45 ns/90 metros (elace basico)

120. PREBAS DE CANAL
Parámetro Cat.5 Cat.5e Cat.6
Frecuencia 1-100 MHz 1-100MHz 1-250 MHz (*)
Atenuación 24 dB 24 dB 36 dB
NEXT 27.1 dB 30.1 dB 33.1 dB
Power-sum NEXT N/A 27.1 dB 30.2 dB
ACR 3.1 dB 6.1 dB -2.9
Power-sum ACR N/A 3.1 dB -5.8 dB
ELFEXT 17 dB 17.4 dB 15.3 dB
Power-sum ELFEXT N/A* 14.4 dB 12.3 dB
Retum Loss 8 dB 10 dB 8 dB
Propagation delay 548 nsec 548 nsec 546 nsec
Delasy skew 50 nsec 50 nsec 50 nsec
(*) Los valores mostrados son a 250 MHz
