Este documento describe las características básicas de las redes inalámbricas. Define qué es una red inalámbrica y WiFi, e identifica los tipos principales (infraestructura y ad-hoc), componentes (punto de acceso, router, tarjetas WiFi), frecuencias (2.4GHz y 5GHz) y antenas (direccionales, omnidireccionales, sectoriales). También cubre la instalación y configuración de redes inalámbricas domésticas o empresariales utilizando un router ADS

1. PARTICIPANTES:
T.S.U. Mireilys Urbáez
T.S.U. Nelson Betancourt
T.S.U. Renee González
T.S.U. Roberto Romero
T.S.U. Rosiberth Blanco
Sección: I51
FACILITADOR ASESOR:
Ing. Luís Bello
CARÚPANO, MARZO 2013

2. • Una red inalámbrica es, como su nombre lo
indica, una red en la que dos o más terminales se
pueden comunicar sin la necesidad de una
conexión por cable.
• Con las redes inalámbricas, un usuario puede
mantenerse conectado cuando se desplaza
dentro de una determinada área geográfica. Por
esta razón, a veces se utiliza el término "movilidad"
cuando se trata este tema.
Qué es una Red Inalámbrica?

3. Cuando hablamos de WIFI nos referimos a una de
las tecnologías de comunicación inalámbrica
mediante ondas más utilizada hoy en día. WIFI,
también llamada WLAN (Wireless Lan, red
inalámbrica) o estándar IEEE 802.11. WIFI no es una abreviatura de
Wireless Fidelity, simplemente es un nombre comercial.
Tipos de comunicación WIFI:
•802.11b, que emite a 11
Mb/segundo.
•802.11g, más rápida, a 54
MB/segundo.
Su velocidad y alcance (unos 100-150 metros en hardware asequible)
lo convierten en una fórmula perfecta para el acceso a internet sin
cables.

4. DE LARGA DISTANCIA
Estas son utilizadas para transmitir la información en
espacios que pueden variar desde una misma ciudad o
hasta varios países circunvecinos (mejor conocido como
Redes de Área Metropolitana MAN); sus velocidades de
transmisión son relativamente bajas, de 4.8 a 19.2 Kbps.
CORTA DISTANCIA
Estas son utilizadas principalmente en redes corporativas
cuyas oficinas se encuentran en uno o varios edificios que
no se encuentran muy retirados entre si, con velocidades
del orden de 280 Kbps hasta los 2 Mbps.
Categorías de Redes Inalámbricas:

5. Clasificación de una Red Inalámbrica:

6. • Microondas terrestres.
• Microondas por satélite.
• Espectro infrarrojo (IR).
• Transmisión por ondas de luz
(Laser Beam)
• Ondas de radio:
• - Direccional.
• - Omnidireccional.
Ondas de radio
Direccional
Omnidireccional
Fuente: (1)
Medios de Transmisión

7. Las redes inalámbricas WI-FI se pueden
conectar, básicamente, de 2 maneras muy diferentes:
 Red WIFI de Infraestructura
Esta arquitectura se basa en 2 elementos: uno, o más Puntos
de Acceso y Estaciones Cliente (fijas o móviles) que se conectan
al servidor a través del Punto de Acceso
 Red WIFI Ad-Hoc
Esta arquitectura se basa en 1 sólo elemento: Estaciones
cliente (fijas o móviles). Estas se conectan entre sí para
intercambiar información de manera inalámbrica
Tipos de Redes Inalámbricas

8. Configuración de Redes Inalámbricas
Red Infraestructura
• Los equipos trabajan en orden
jerárquico.
• Un equipo funciona como punto
de acceso a la Red LAN.
• Extensión de la red
(Infraestructura) existente.
RED INFRAESTRUCTURA

9. RED AD-HOC
• Redes entre pares.
• Varios dispositivos conforman una red
sin contar con otros elementos de
apoyo.
• Conjunto Independiente de Servicios
Básicos
• Ideal para trabajos temporales.
Configuración de Redes Inalámbricas
Red AD-HOC

10. Para tener una red inalámbrica necesitaremos un punto de acceso, que se
conectaría al módem, y un dispositivo WIFI que se conectaría en nuestra PC
por USB, Para portátiles podemos encontrar tarjetas PCMI externas, aunque
muchos de los aparatos ya se venden con tarjeta integrada.
El funcionamiento de la red es bastante sencillo, sólo tendrás que
conectar los dispositivos e instalar su software.
Dispositivo WIFI PCMI externas
Muchos de los enrutadores WIFI (routers WIFI) incorporan
herramientas de configuración para controlar el acceso a la
información que se transmite por el aire.

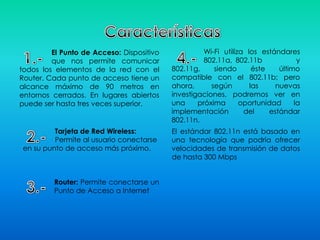

11. El Punto de Acceso: Dispositivo
que nos permite comunicar
todos los elementos de la red con el
Router. Cada punto de acceso tiene un
alcance máximo de 90 metros en
entornos cerrados. En lugares abiertos
puede ser hasta tres veces superior.
Tarjeta de Red Wireless:
Permite al usuario conectarse
en su punto de acceso más próximo.
Router: Permite conectarse un
Punto de Acceso a Internet
Wi-Fi utiliza los estándares
802.11a, 802.11b y
802.11g, siendo éste último
compatible con el 802.11b; pero
ahora, según las nuevas
investigaciones, podremos ver en
una próxima oportunidad la
implementación del estándar
802.11n.
El estándar 802.11n está basado en
una tecnología que podría ofrecer
velocidades de transmisión de datos
de hasta 300 Mbps

12. Antenas direccionales
Estas "envían" la información a una cierta zona de cobertura, a
un ángulo determinado, por lo cual su alcance es mayor,
El alcance viene determinado por una combinación de los dBi
de ganancia de la antena, la potencia de emisión del punto
de acceso emisor y la sensibilidad de recepción del punto de
acceso receptor.
Orientan la señal en una dirección
muy determinada con un haz
estrecho pero de largo alcance.
Actúa de forma parecida a un
foco que emite un haz concreto y
estrecho pero de forma intensa
(más alcance).

13. Orientan la señal en todas direcciones con un
haz amplio pero de corto alcance. Si una
antena direccional sería como un foco, una
antena omnidireccional sería como una
bombilla emitiendo luz en todas direcciones
pero con menor alcance.
El alcance de estas antenas es menor que el de las
antenas direccionales.
Esta "envía" la información a los 360 grados por
lo que es posible establecer comunicación del punto en el que se
esté.
Antena omnidireccionales
El alcance viene determinado por una combinación de los dBi de
ganancia de la antena, A mismos dBi, una antena sectorial o
direccional dará mejor cobertura que una omnidireccional.

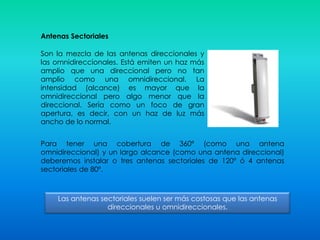

14. Antenas Sectoriales
Son la mezcla de las antenas direccionales y
las omnidireccionales. Está emiten un haz más
amplio que una direccional pero no tan
amplio como una omnidireccional. La
intensidad (alcance) es mayor que la
omnidireccional pero algo menor que la
direccional. Sería como un foco de gran
apertura, es decir, con un haz de luz más
ancho de lo normal.
Para tener una cobertura de 360º (como una antena
omnidireccional) y un largo alcance (como una antena direccional)
deberemos instalar o tres antenas sectoriales de 120º ó 4 antenas
sectoriales de 80º.
Las antenas sectoriales suelen ser más costosas que las antenas
direccionales u omnidireccionales.

15. Aperturas de las Antenas
La apertura es cuanto se "abre" el haz de la antena.
El haz recibido por una antena tiene una abertura
determinada verticalmente y horizontalmente.
-Horizontal
Una antena omnidireccional trabajará
horizontalmente en todas direcciones, es decir, su apertura
será de 360º. Una antena direccional oscilará entre los 4º y los
40º y una antena sectorial oscilará entre los 90º y los 180º.
-Vertical
La apertura vertical debe ser tenida en cuenta si
existe mucho desnivel entre los puntos a unir
inalámbricamente. Si el desnivel es importante, la antena
deberá tener mucha apertura vertical. Por lo general las
antenas, a más ganancia o potencia, menos apertura
vertical. En las antenas direccionales, por lo general, suelen
tener las mismas aperturas verticales y horizontales

16. Utilidades de una Red Inalámbrica
Las Redes WiFi pueden tener muchas utilidades prácticas
para todo tipo de entidades, empresas o negocios:
 Acceder a una red empresarial desde cualquier punto.
 Acceder a Internet sin necesidad de cables.
 Conectarse sin cables con un pc, un portátil, una
pda, un teléfono móvil o videoconsola con conexión
WIFI.
 Servicio de HotSpot para acceso restringido por tiempo
o volumen.
 Acceder a servicios de VoIP sin cables.

17. Tipos de amplificadores de Red Inalámbrica
Entre los amplificadores podemos encontrar los siguientes:
Cpe de Poe Bullet Ubiquiti poe

18. Tipos de amplificadores de Red Inalámbrica
Entre los amplificadores podemos encontrar los siguientes:
Amplicador 4wattAmplificador 2500mw

19. Conexión Cpe de Poe

20. Conexión amplicador de red

21. Conexión amplicador de red

22. Diferencias entre 2.4GHZ y 5GHZ
Frecuencia 2.4GHZ:
 En áreas con densidad de población
elevada, con cada vez más antenas wifi
generan problemas de interferencias.
 Esta frecuencia también es usada por los
teléfonos móviles y hornos microondas lo que
puede causar interferencias.

23. Diferencias entre 2.4GHZ y 5GHZ
Frecuencia 5GHZ:
 Tiene una señal más limpia y más canales que
pueden ser combinados para mayor
velocidad.
 Actualmente las WiFi 5GHz tienen menos
tráfico comparada con las de 2.4GHZ con lo
que pueden manejar mayores velocidades.
 Las 5 GHz operan en un espectro mucho más
amplio con canales no compartidos con
ninguna otra red.

24. Diferencias entre 2.4GHZ y 5GHZ
Frecuencia 5GHZ:
 Cada canal tiene 20MHz de ancho de
banda, lo que garantiza mejor velocidad si
comparamos con las WiFi 2.4GHz (la banda
completa sólo tiene 80MHz de ancho).

25. Desventajas de la frecuencia 5GHz
 cuanto más alta es la frecuencia de una
señal wifi, menor es el rango de cobertura.
 Las redes de 2.4 GHz cubren un rango mayor
que las 5GHz.
 Las redes de 5 GHz no traspasan objetos
sólidos tan bien como las 2.4GHz.
 El coste es otro factor a tener en cuenta. La
popularidad de la 2.4GHz se ha traducido en
mayor oferta, y precios más bajos.

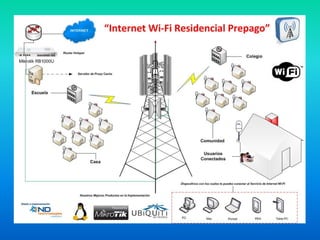

27. Providencia CONATEL
Providencia Administrativa CONATEL No. 863
articulo Numeral 5.2.2
Equipos a ser calificados como de uso libre bajo
la presente Providencia Administrativa, para
redes
radioeléctricas de área local (RLAN):

28. Providencia CONATEL
Providencia Administrativa CONATEL No. 863
articulo Numeral 5.2.2
Frecuencia
(MHz)
Máxima potencia de salida
(pico) del transmisor
Máxima densidad espectral de
potencia
de salida (pico) del transmisor
PIRE Máxima
2.400-2.483,5 1 W No aplica 4 W
5.725-5.850
El menor valor entre 1 W ó
17 dBm + 10 log B (Ver nota
1)
17 dBm/MHz en cualquier banda
de 1 MHz
El menor valor entre 4
W ó
23 dBm + 10 log B
(Ver nota 1)
Conclusión: Siempre y cuando la potencia del transmisor no supere 1W
todo es LEGAL y permitido y NO Requiere de una Habilitación
Administrativa para su instalación y funcionamiento.

29. Modem
ADSL

30. Instalar un Punto de Acceso Instalar un router inalámbrico

31. Instalar un router ADSL inalámbrico
Por lo general estos
dispositivos ya vienen
configurados por el proveedor de
acceso, por lo que la instalación
será muy sencilla. Si no es así,
puede que necesite configurar los
parámetros de la red, y además el
acceso a Internet, con la
identificación que le proporcione
el proveedor.
Instalar las tarjetas WiFi
Las tarjetas WiFi suelen ser
del tipo plug and play, es decir,
que se configuran solas al
conectarlas. En Windows XP está
previsto que el acceso a través de
WiFi se configure
automáticamente, y el sistema
operativo se encarga de buscar
las redes disponibles en los
alrededores y gestionar la
conexión. Las tarjetas pueden
incluir una serie de programas
para ocuparse de estas tareas.
Si se instalan estas utilidades, es importante que el sistema de
gestión de la conexión de Windows quede desactivado.

32. Punto de acceso inalámbrico: sólo se encarga de conectar a Internet a los
ordenadores de la red. Se utiliza cuando ya se dispone de un router en la
red, o si hay un solo ordenador para conectar sin cables.

33. Router inalámbrico: es un punto de acceso inalámbrico que además
cumple con otras funciones muy útiles, como un cortafuegos interno para
mayor seguridad, crear una red local entre los ordenadores para que se
comuniquen entre sí, y la posibilidad de conectarlos a todos ellos a Internet.
Son la mejor solución si se dispone de un módem de cable o un módem
ADSL sin estas funciones de router, pero salen algo más caros que los puntos
de acceso sencillos.

34. Router ADSL inalámbrico: a menudo es la solución que ofrecen los
operadores de banda ancha a sus clientes. Es la mejor opción, ya que
reúne en el mismo dispositivo todas las funciones necesarias para configurar
la red de ordenadores y conectarlos a Internet.

35. Ventajas:
• Algoritmos que garantizan la seguridad de la información
transmitida.
• Facilidad de Instalación.
• Facilidad de Mantenimiento.
• Corto tiempo de montaje/desmontaje.
• Integración con redes LAN/MAN.
Desventajas:
• Potencia y distancia limitadas.
• Velocidades de transmisión limitadas.
• Costos aún son altos por unidad.
• Tecnología relativamente nueva, aún en desarrollo.
Wirelees Local Área Network WLAN?
