1. TIA/EIA - 568 - B Estándar de Cableado para Telecomunicaciones en Edificios Comerciales

2. Esquema General TIA/EIA 568-B.1 Requerimientos Generales TIA/EIA 568-B.2 Componentes de Cableado Par trenzado balanceado TIA/EIA 568-B.3 Componentes de Cableado Fibra Optica

3. TIA/EIA - 568 - B.1 Propósito Especifica un sistema de cableado genérico Respalda un ambiente de productos y vendedores múltiples Independiente de las aplicaciones Establece requisitos de desempeño

4. TIA/EIA - 568 -B.1 Alcance Especifica: Requerimientos mínimos para cableado de telecomunicaciones, dentro o entre edificios comerciales en un ambiente tipo campus Requerimientos del cableado Distancias de cableado Configuraciones de conectores Topología

5. TIA/EIA - 568 -B.1 Alcance Se aplica a: Edificios comerciales Ambiente de oficinas

6. ¿Qué es Cableado Estructurado? Define la topología Identifica los medios Especifica las distancias Especifica las interfaces de conexión Especifica los requisitos de desempeño

7. ¿Por qué cableado estructurado? Flexibilidad Dará soporte a diversos ambientes Incrementa el desempeño Cambios, modificaciones y adiciones rápidas

8. TIA/EIA - 568 -B.1 Elementos

9. TIA/EIA - 568 -B.1 Elementos Cableado Horizontal Cableado Vertical/Principal Area de Trabajo Cuartos de Telecomunicaciones Cuarto de Equipo Entradas de servicio (demarc) Administración

10. TIA/EIA -568 -B.1 Cableado Horizontal El cableado horizontal distribuye los cables desde las salas de telecomunicaciones hasta las áreas de trabajo.

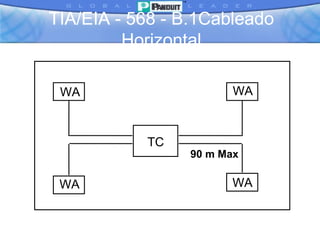

11. TC WA WA 90 m Max WA WA TIA/EIA - 568 - B.1Cableado Horizontal

12. TIA/EIA - 568 - B.1 Cableado Horizontal Se define desde el área de trabajo hasta el cuarto de telecomunicaciones Incluye: Cable Salida/Conector en el área de Trabajo Terminaciones Mecánicas Patch cords o jumpers en el cuarto de Telecomunicaciones Puede incluir punto de consolidación o salidas de múltiples usuarios (muto)

13. TIA/EIA - 568 -B.1 Cableado Horizontal Debe ser topología estrella Cada salida debe ser conectada a un cuarto de telecomunicaciones El cableado debe finalizar en el cuarto de telecomunicaciones del mismo piso del área a la que se está dando servicio

14. TIA/EIA - 568 - B.1 Cableado Horizontal Distancias Horizontales Máximo 90 metros Se permiten 10 metros adicionales para cables de conexión (si se usa una salida de múltiples usuarios las distancias se modifican) CT AT 90 m 5 m 5 m

15. TIA/EIA - 568 -B.1 Cableado Horizontal Cables reconocidos Cuatro pares, trenzado,100 ohm (UTP ó ScTP) TIA/EIA 568 B.2 Dos pares, trenzado,150 ohm (STP) TIA/EIA 568 B.2, en este momento está reconocido pero no se recomienda para instalaciones nuevas ya que se espera sea removido en la próxima revisión. Dos o más cables de fibra óptica de 62.5/125 micras ó 50/125 micras. TIA-EIA 568 B.3

16. TIA/EIA - 568 -B.1 Cableado Horizontal Un mínimo de dos salidas por cada área de trabajo: Uno debe ser UTP de 100 ohms de cuatro pares (Cat. 3 mínimo, se recomienda Cat 5e)

17. TIA/EIA - 568 -B.1 Cableado Horizontal La segunda salida debe ser uno de los medios reconocidos: Cable UTP de 100 ohms de cuatro pares (Cat. 5e) Cable de fibra óptica de 62.5/125 micras o 50/125 micras de dos fibras

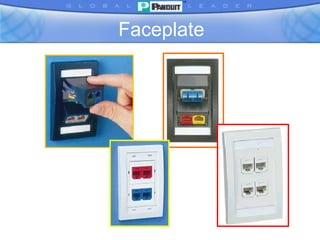

18. Faceplate

19. Faceplate

20. TIA/EIA - 568 -B.1 Cableado Vertical Interconexión entre cuartos de telecomunicaciones, cuarto de equipo, y entrada de servicios

21. Se define como la Interconexión entre cuartos de telecomunicaciones, cuarto de equipo, y entrada de servicios También incluye cableado entre edificios TIA/EIA - 568 -B.1 Cableado Vertical

22. Incluye: Cables Conexiones cruzadas principales e intermedias Terminaciones mecánicas Patch cords o jumpers usados para conexiones cruzadas entre cableados principales TIA/EIA - 568 -B.1 Cableado Vertical

23. 2do nivel (si es necesario) CE CI AT CT CT CT CT 1er nivel 1er nivel AT AT AT AT AT TIA/EIA - 568 -B.1 Cableado Vertical

24. TIA/EIA - 568 -B.1 Cableado Vertical

25. Cables reconocidos Cable multi-par UTP de 100  TIA/EIA 568 B.2 Cable de fibra óptica de 62.5/125  m TIA/EIA 568 B.3 Cable de fibra óptica de 50/125  m TIA/EIA 568 B.3 Cable de fibra óptica mono-modo TIA/EIA 568 B.3 TIA/EIA - 568 -B.1 Cableado Vertical

26. TIA/EIA - 568 -B.1 Cableado Vertical Distancias máximas: UTP; 800 metros para transmisión de voz Fibra óptica de 62.5/125 mm; 2000 metros Fibra óptica de mono-modo; 3000 metros

27. TIA/EIA - 568 -B.1 Area de Trabajo Se extiende desde la placa de pared hasta el equipo del usuario Diseñado para cambios, modificaciones y adiciones fáciles

28. Modular Furniture Face Plate

29. Salida / Conector 100 ohm UTP ó ScTP El cable debe terminar en un jack modular de ocho posiciones. Debe llenar los requisitos de IEC 60603-7 Asignaciones pin/par: T568A T568B (Opcional) TIA/EIA - 568 -B.1 Area de Trabajo

30. TIA/EIA - 568 -B.1 ASIGNACIONES PIN/PAR DE UN JACK DE OCHO POSICIONES PAR 2 PAR 3 PAR 1 W-O O W-G BL W-BL G W-BR BR T568B PAR 4 PAR 3 PAR 2 PAR 1 W-O O W-G BL W-BL G W-BR BR T568A PAR 4

31. Mini Jack También conocido como Jack RJ45

32. Salida / Conector Fibra Optica El cable debe terminar en un conector duplex para fibra óptica cumpliendo los requerimientos de TIA/EIA 568 B.3 El conector 568SC era el especificado por la TIA/EIA568-A, se puede continuar usando este conector, así como los de forma compacta. TIA/EIA - 568 -B.1 Area de Trabajo

33. Cables de Conexión: Patch Cords o Jumpers deben cumplir con los requisitos de desempeño de TIA-EIA 568 B.2 y B.3 La distancia máxima es de 5Mts. TIA/EIA - 568 -B.1 Area de Trabajo

34. Patch Cords

35. Cuando se instala una corrida de una distancia considerable, y después se hacen cambios en los muebles modulares, se tiene que desechar todo el cable des-instalado. $ TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas

36. Se buscó un modo para que se manejara un sistema centralizado y que pudiera ofrecer cambios fáciles para remodelaciones y cambios en oficinas abiertas… Únicamente se puede utilizar este esquema en sistemas de muebles modulares. TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas

37. MUTO (Multi User Telecom Outlet) Cables Horizontales terminan en un lugar común Los cables de conexión (patch cord) de estación son ruteados directamente del MUTO al área de trabajo Es la solución preferida para aplicaciones donde se anticipan movimientos frecuentes. TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas

38. Cada MUTO debe dar servicio a un máximo de 12 áreas de trabajo Debe ser fácilmente accesible y no estar localizado en un piso o techo falso . Debe quedar instalado permanentemente TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas

39. TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas MUTO CT Cable de área de trabajo (W) Cable Horizontal (H) A B

40. La longitud máxima se determina por: C = (102 - H) / 1.2 W = C - 7 < 20 m TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas

41. Aun cuando la distancia al MUTO sea menor a 70 mts, la longitud máxima del cable de conexión (patch cord) de estación no deberá rebasar 22 mts. para 24 AWG ó 17 mts. para 26 AWG La distancia máxima nunca rebasará los 100 mts. TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas

42. Cualquier combinación de longitud en cables horizontales, cables de áreas de trabajo, cables de conexión y cables de equipo son aceptados La distancia máxima nunca rebasará los 100 mts. TIA/EIA - 568 -B.1 Cableado en Oficinas Abiertas

43. Area exclusiva dentro de un edifico para el equipo de telecomunicaciones Su función principal es la terminación del cableado horizontal y vertical (principal) TIA/EIA - 568 -B.1 Cuartos de Telecomunicaciones

44. application

45. Todas las conexiones entre los cables horizontales y verticales deben ser “cross-connects” Las conexiones de los cables de equipo al cableado horizontal o vertical pueden ser Interconexiones o conexiones cruzadas. Deben ser diseñados de acuerdo con los TIA/EIA-569 TIA/EIA - 568 -B.1 Cuartos de Telecomunicaciones

46. Equipo Común Cables de Parcheo Terminaciones Cableado Horizontal Area de Trabajo IC TIA/EIA - 568 -B.1 Cuartos de Telecomunicaciones

47. Patch Panel

48. Los Patch Panel son paneles utilizados en algún punto de una red informática donde todos los cables de red terminan. Se puede definir como paneles donde se ubican los puertos de una red, normalmente localizados en un bastidor o rack de telecomunicaciones. Los Patch Panel permiten hacer cambios de forma rápida y sencilla conectando y desconectando los cables de parcheo. Patch Panel

49. Es distinto de un cuarto de Telecomunicaciones debido a la complejidad del equipo que contiene. “ Hub” primario para la distribución vertical Debe proveerse un ambiente controlado Debe ser diseñado de acuerdo con TIA/EIA-569-A TIA/EIA - 568 -B.1 Cuartos de Equipo

50. Consiste en cables, accesorios de conexión, dispositivos de protección, y demás equipo necesario para conectar el edificio a servicios externos. Puede contener el punto de demarcación Protección eléctrica establecida por códigos eléctricos aplicables Deben ser diseñadas de acuerdo a el TIA/EIA-569-A TIA/EIA - 568 -B.1 Entrada de Servicios

51. Administradores

52. Velcro

53. 100 ohms UTP y ScTP Radios de giro cableado horizontal UTP 4 pares sin tensión = 4 veces el diámetro del cable ScTP 4 pares sin tensión = 8 veces el diámetro del cable Radios de giro cableado vertical (principal) UTP multipar = 10 veces el diámetro del cable Radios de giro de patch cords esta bajo estudio. TIA/EIA - 568 -B.1 Requerimientos de Instalación

54. 100 ohms UTP y ScTP (cont.) Destrenzar los pares 1/2&quot; para el cable de la Categoría 5e 3&quot; para los cables de las Categorías 3 Tensión máxima para a aplicar 11.34 Kg.. (25 lbf) Patch Cords: Deben ser al menos de la misma categoría del cableado horizontal No se deben fabricar en campo El cable “drain” del cable ScTP deberá estar conectado a tierra como especifica TIA/EIA 607 TIA/EIA - 568 -B.1 Requerimientos de Instalación

55. Fibra Optica Radio de giro cable horizontal de 2 y 4 fibras = 1” Tensión máxima cable horizontal = 50 lbf. Radio de giro cable vertical (principal) = 10 veces el diámetro del cable sin tensión y 15 veces con tensión. TIA/EIA - 568 -B.1 Requerimientos de Instalación

56. Fibra Optica El conector debe: Permitir una conexión fácil Asegurar polaridad TIA/EIA - 568 -B.1 Requerimientos de Instalación

57. TIA/EIA 568 B.1 Anexo ‘A’ Normativo Guías para Cableado de Fibra Óptica Centralizado

58. Un solo usuario del edificio Electrónica centralizada vs. distribuida La alternativa a una conexión cruzada en el cuarto de telecomunicaciones. Reduce los costos de fibra al escritorio. TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo

59. El cableado centralizado se localizará en el mismo edificio que el área de trabajo. Todos los cambios y movimientos se realizarán en la conexión cruzada centralizada. Cambios en los enlaces horizontales se realizarán en el Cuarto de Telecom. TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo

60. Tres alternativas de conexiones cruzadas: Registros de Cables Interconexiones Empalmes TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo

61. Registro: Cable continuo instalado desde la conexión cruzada centralizada por el CT hasta el área de trabajo. La longitud entre la conexión cruzada y en área de trabajo será de 300m máximo. Los requerimientos de cables tal como lo especifica la TIA/EIA-568-B.3 TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo

62. Cable Vertical Cable Horizontal < 90m Conexión cruzada centralizada Cuarto de Equipo CT AT Cable Vertical + Cable Horizontal + Cables de conexión < 300m TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo

63. Interconexión / Empalme: La interconexión o empalme en el CT ofrece un incremento en la flexibilidad y facilidad para migrar a una conexión cruzada. La longitud entre la conexión cruzada y el Area de Trabajo deberá ser de 300m máximo. TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo

64. Cable Vertical Cable Horizontal < 90m Conexión cruzada centralizada Cuarto de Equipo CT AT Cable Vertical + Cable Horizontal + Cables de Conexión < 300m TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo

65. El cableado centralizado deberá : Permitir migrar a una conexión cruzada. Permitir agregar o remover cables de fibra óptica verticales y horizontales. Soportar todos los requerimientos de etiquetación de la TIA/EIA-606. TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo

66. El cableado centralizado deberá (cont.): Asegurar la correcta polaridad de la fibra. Proveer control para el radio de curvatura. Permitir la administración de la reserva de cable. TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo

67. El equipo de conexión deberá: Cumplir con la TIA/EIA-568-B.3 Proveer una protección adecuada para los conectores. TIA/EIA - 568 -B.1 Anexo ‘A’ Normativo

68. TIA/EIA 568-B.2 Componentes de Cableado Par trenzado balanceado

69. TIA/EIA 568-B.2 Este estándar especifica los componentes de cableado, desempeño de transmisión y los procedimientos de prueba necesarios para la verificación.

70. TIA/EIA 568-B.2 Categorías Reconocidas: Categoría 5e 100 ohms 100Mhz Categoría 3 100 ohms 16Mhz. Las categorías 1,2,4 y 5 no están reconocidas por lo tanto sus especificaciones de desempeño no están especificadas. Las características de transmisión de Cat5 están en el anexo ‘N’, sólo como referencia para instalaciones ya existentes.

71. TIA/EIA 568-B.2 Cable: Cable sólido de 22 a 24 AWG con cubierta termoplástica 4 pares trenzados entre sí. El diámetro del conductor aislado será de 1.22mm (0.048”) máximo

72. TIA/EIA 568-B.2 Cable: Código de Colores Los pares deberán estar trenzados al menos 38mm (1.5”) Diámetro máximo del cable 6.35mm (0.25”) Radio de giro mínimo 25.4mm (1”) PAR 3 PAR 2 PAR 1 W-O O W-G BL W-BL G W-BR BR T568A PAR 4

73. TIA/EIA 568-B.2 Conexiones: El conector conocido como RJ45 está descrito en IEC 60603-7 Categorías reconocidas: Cat5e Cat3

74. TIA/EIA 568-B.2 Conexiones: Todos los cables en el área de trabajo se deberán terminar en un conector que cumpla los requerimientos especificados en IEC 60603-7 Con la terminación T568-A, opcionalmente T568-B

75. TIA/EIA 568-B.2 Patch Cords (Jumpers) Estos pueden ser de cable multifilar para incrementar la flexibilidad. Deben cumplir con el desempeño del cable horizontal o principal excepto por la pérdida de inserción que se acepta un 20% por la construcción del cable.

76. TIA/EIA 568-B.2 ScTP: Este tipo de cableado puede incrementar la inmunidad a interferencias electromagnéticas externas. Esto depende de varios factores, métodos y precauciones durante la instalación.

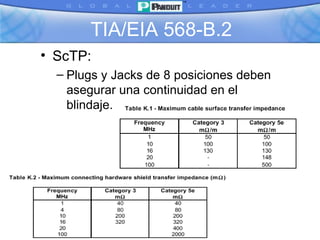

77. TIA/EIA 568-B.2 ScTP: Plugs y Jacks de 8 posiciones deben asegurar una continuidad en el blindaje.

78. TIA/EIA 568-B.3 Componentes de Cableado Fibra Optica

79. TIA/EIA 568-B.3 Especifica los componentes y requisitos de transmisión de cableados de fibra óptica

80. TIA/EIA 568-B.3 Cables reconocidos: Multimodo 50/125 Multimodo 62.5./125 Monomodo

81. TIA/EIA 568-B.3 Cables desempeño:

82. TIA/EIA 568-B.3 Cables: Cables de 2 y 4 fibras para horizontal y cableado centralizado deberán soportar un radio de giro de 25mm (1”) sin carga y 50mm (2”) con carga y una tensión de 222N (50lbf)

83. TIA/EIA 568-B.3 Conectores: Se pueden utilizar una variedad de conectores siempre y cuando cumplan con el correspondiente FOCIS Los conectores multimodo o parte de ellos deben ser identificados con color Beige. Los conectores monomodo o parte de ellos deben ser identificados con color Azul

84. TIA/EIA 568-B.3 Conexiones:
