Introducción.
A los edificios se les ha ido dotando distintos
servicios de mayor o menor nivel tecnológico.
Calefacción, aire acondicionado, suministro
eléctrico, megafonía, seguridad, etc (edificio
automatizado)
Nueva necesidad: telefonía, tv, conexiones a
internet,etc.
Cableado estructurado.
Es el sistema colectivo de:

Cables, Canalizaciones, Conectores, Etiquetas,
Espacios, Y demás dispositivos
que deben ser instalados para establecer una
infraestructura de telecomunicaciones genérica en un
edificio o campus.
Las características e instalación de estos elementos se
debe hacer en cumplimiento de estándares para que
califiquen como cableado estructurado
Uso del cableado
estructurado
Las técnicas de cableado estructurado se aplican en
•

Edificios donde la densidad de puestos informáticos y teléfonos es
muy alta: oficinas, centros de enseñanza, tiendas, etc.

•

Donde se necesite gran calidad de conexionado así como una
rápida y efectiva gestión de la red: Hospitales, Fábricas
automatizadas, Centros Oficiales, edificios alquilados por plantas,
aeropuertos, terminales y estaciones de autobuses, etc.

•

Donde a las instalaciones se les exija fiabilidad debido a
condiciones extremas: barcos, aviones, estructuras móviles,
fábricas que exijan mayor seguridad ante agentes externos
Ventajas.
Trazados homogéneos.
Fácil traslado de equipos.
Convivencia de distintos sistemas sobre el mismo soporte
físico.
Transmisión a altas velocidades para redes.
El costo inicial es alto pero hará ahorrar dinero a largo plazo.
La administración, gestión y mantenimiento de a red es
sencilla.
Si no se usa cableado
estructurado …
Diferentes trazados de cableado.
Reinstalación en cada traslado.
Cable viejo acumulado y no reutilizable.

Incompatibilidad de sistemas.
Interferencias entre distintos tipos de cable.
Mayor dificultad para localización de averías.
Organismos con estándares
de cableado estructurado.
ANSI, American National Standards Institute.
EIA, Electronics Industry Assosiation.
TIA, Telecomunications Industries Assosiations.

ISO, International Standards, Organization
IEEE, Institute of Electric and Electronic Engineers
Organismos con estándares
de cableado estructurado.
TIA/EIA-568 A Cableado de telecomunicaciones en
edificios comerciales (1991)
TIA/EIA-568 B extiende al anterior
TIA/EIA-568 B.1 Requisitos generales.
TIA/EIA-568 B.2 Requisitos PT
TIA/EIA-568 B.3 Requisitos FO
Componentes.
Cableado Horizontal.
Cableado Vertical o Backbone.
Cuarto de Telecomunicaciones.

Cuarto de Equipo (CPD).
Cuarto de Entrada de Servicios.
Componentes.
1. Área de trabajo (WA)
2. Cableado Horizontal.
3. Cuarto de
telecomunicaciones
(TC).
4. Cableado Vertical o
Backbone.
5. CPD.
6. Cuarto de entrada de
servicios.
7. Cuarto de equipos (ER)
Área de Trabajo (WA)
Definición: los componentes de WA se extienden desde el equipo donde
están instaladas las aplicaciones (ordenador) hasta la terminación del
cableado horizontal.
Área de trabajo:
Componentes.
Latiguillos (cables rectos) o patch cord.
Cable de par trenzado de cobre terminado con dos
conectores RJ45 de 8 pines cada uno.
La categoría del cable debe ser igual o superior a la del
cableado horizontal.
Longitud máxima: 3 metros.
Los latiguillos se construyen siguiendo la norma T568A
o T568B (código de colores) (Ver cables.ppt).

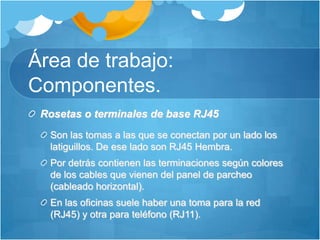

Área de trabajo:
Componentes.
Rosetas o terminales de base RJ45
Son las tomas a las que se conectan por un lado los
latiguillos. De ese lado son RJ45 Hembra.
Por detrás contienen las terminaciones según colores
de los cables que vienen del panel de parcheo
(cableado horizontal).
En las oficinas suele haber una toma para la red
(RJ45) y otra para teléfono (RJ11).
Área de trabajo:
Componentes.
Rosetas (ver Libro pag. 52)
Cableado Horizontal
Definición: es la parte del cableado estructurado que conecta el área de
trabajo con el armario de telecomunicaciones. El nombre horizontal viene de
cómo se distribuye dentro de un edificio. Posee gran cantidad de cables
individuales.
Cableado Horizontal:
Componentes.
Cables de par trenzado conectados a las rosetas por
un lado y al patch panel o panel de parcheo por otro.
Patch panel.
Canaletas, bandejas, falso suelo o falso techo.
Armario de comunicaciones o rack (ubicado en el
Cuarto de Telecomunicaciones)
Entre estos dos están las
canaletas, regletas, falso suelo, etc

Cables y Patch Panel
También reciben el nombre de patch panel. Se trata de una serie de módulos
semejantes a las rosetas. A partir de él se unirán mediante latiguillos los equipos al
switch.
IMPORTANTE: es muy importante el etiquetado. Cada cable que llega debe identificarse
de acuerdo a unos estándares.
Canaletas y bandejas
Falso suelo y falso techo.
También reciben el nombre de suelo y techo técnico. Mejoran la limpieza
y la ordenación del cableado horizontal. Además los protegen del polvo y
la suciedad.
Armarios de
comunicaciones.
Tienen medidas estánar.

Se instalan banejas o patch panesl
La anchura es de 19 pulgadas.
La altura se mide en U. Cada equipo
que se instala en un rack ocupará un
cierto número de Us.
Cada U tiene en cada lateral unos
tornillos para la fijación de los equipos.
Se encuentran en los cuartos de
telecomunicaciones de cada planta.
Distancias máximas.
Distancias máximas.
Etiquetado del cableado.
La norma EIA/TIA-606
especifica que cada
terminación de hw deber
tener alguna etiqueta que
lo identifique.
Cada terminador del cable
ha de tener una etiqueta.
¿Cómo etiquetar?
Cableado Vertical
Se trata de la interconexión entre los distintos armarios de conexiones.
Cableado que recorre los distintos pisos a través de una conducción
vertical, uniendo los cuartos de telecomunicaciones de cada planta.
CPD Centro de Proceso de Datos
(Leer Consejos Pag. 58 Libro) Es una sala grande donde se encuentran
todos los servidores que utilizados en una organización. No se suele
trabajar directamente en ella, sino que se configuran accesos remotos a
los equipos. El aire acondicionado es importante.

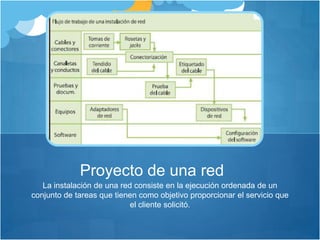

Proyecto de una red
La instalación de una red consiste en la ejecución ordenada de un
conjunto de tareas que tienen como objetivo proporcionar el servicio que
el cliente solicitó.
Diseño del cableado.
Cuántos equipos hay que conectar.
Distribución física: distancia que los separa, si hay un
solo edificio o varios.
Qué ancho de banda se necesita.
Existen ya redes montadas o equipos con aprovechables.
Condiciones ambientales de humedad, temperatura, etc.
Diseño del cableado.
Elección del cable: UTP cat 5.
Elección de las rosetas: compatibles con cat 5.
Elección del panel de parcheo: que sea ampliable.

Elección del recorrido: evitar interferencias,
humedad, y minimizar la cantidad de cable: cables
más cortos, mayor capacidad de transmisión.
Diseño del cableado.
Respecto al recorrido, algunas recomendaciones:
Los cables han de estar al menos a 2 m de los ascensores.
Al menos a 30 cm de luces fluorescentes.
Al menos a 30 cm de cables de corriente (que se crucen
perpendicularmente)
Recorridos para compartir canaletas.
Las canaletas lo menos visibles (estética).
Poco visibles en la medida de lo posible.
Documentación.
Se debe establecer una nomenclatura de documentación para
los distintos componentes a señalizar.
Todos los cables, paneles y salidas deben estar etiquetados
tanto a simple vista, como en su interior.
Deben realizarse esquemas lógicos claros de las instalaciones
con todas las indicaciones de los distintos componentes.
Se confeccionarán planos de los edificios donde se han
instalado con indicación de los recorridos, situación de cajas,
armarios, y todo lo que influya en la red.
Certificación del
cableado.
Una vez concluída la instalación del
cableado, es necesario realizar su
certificación, es decir, garantizar que
todos y cada de los cables funcionan
correctametne.
Se compara la calidad del cable con
unos patrones propuestos por un
estandar: EIA/TIA 568 o ISO
IS11801
Conclusión.
-CE es necesario en todas las instalaciones pero especialmente en las complejas.
-Existen normas internacionales que se deben complejas.
--Importante inversión inicial, pero compensa a largo plazo.
