Este documento introduce el concepto de cableado estructurado y resume su historia y estándares. El cableado estructurado surgió en los años 80 para estandarizar la instalación de redes en edificios luego de que el gobierno de EE.UU. rompió el monopolio telefónico de AT&T. Las normas EIA/TIA definen los estándares para la instalación, enrutamiento, administración y protección del cableado estructurado.

1. Introducción
al
Cableado
Estructurado
2006
Btnet

2. 2

3. 3

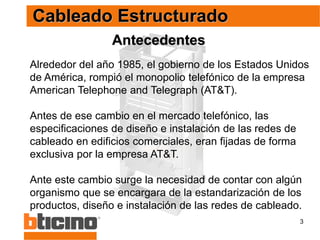

Antecedentes
Cableado Estructurado
Alrededor del año 1985, el gobierno de los Estados Unidos
de América, rompió el monopolio telefónico de la empresa
American Telephone and Telegraph (AT&T).
Antes de ese cambio en el mercado telefónico, las
especificaciones de diseño e instalación de las redes de
cableado en edificios comerciales, eran fijadas de forma
exclusiva por la empresa AT&T.
Ante este cambio surge la necesidad de contar con algún
organismo que se encargara de la estandarización de los
productos, diseño e instalación de las redes de cableado.

4. 4
Es una infraestructura física de
Telecomunicaciones flexible, abierta que
facilita interconectar dispositivos de
tecnologías de información para formar
una red de: voz, datos e imágenes (VDI).
Cableado Estructurado

5. 5
• Infraestructura de
comunicación flexible.
• Soporta Voz, Datos e
Imágenes (VDI).
• Normas Internacionales.
• Garantiza la interconexión
entre equipos y redes en
múltiples puntos.
Cableado Estructurado

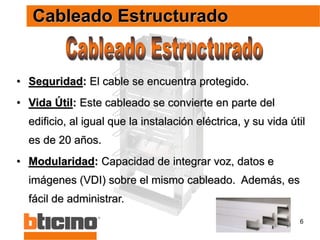

6. 6
• Seguridad: El cable se encuentra protegido.
• Vida Útil: Este cableado se convierte en parte del
edificio, al igual que la instalación eléctrica, y su vida útil
es de 20 años.
• Modularidad: Capacidad de integrar voz, datos e
imágenes (VDI) sobre el mismo cableado. Además, es
fácil de administrar.
Cableado Estructurado

7. 7

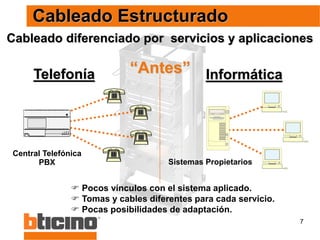

Cableado diferenciado por servicios y aplicaciones
Telefonía Informática
Sistemas Propietarios
 Pocos vínculos con el sistema aplicado.
 Tomas y cables diferentes para cada servicio.
 Pocas posibilidades de adaptación.
Central Telefónica
PBX
Cableado Estructurado
“Antes”

8. 8

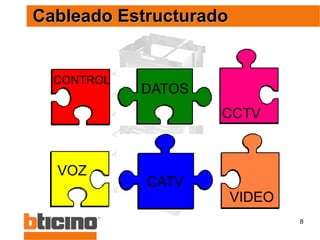

CATV
VOZ
DATOS
VIDEO
CCTV
CONTROL
Cableado Estructurado

9. 9
...surge la necesidad de un cableado
Universal: conecta cualquier tipo de equipos
Flexible: se adapta a todas las arquitecturas
de los sistemas
Fiable: garantiza las comunicaciones siguiendo
la evolución de los estándares
Económico: asegura una rápida amortización
(reducción de costos de mantenimiento o
modificaciones del diseño)
Cableado Estructurado

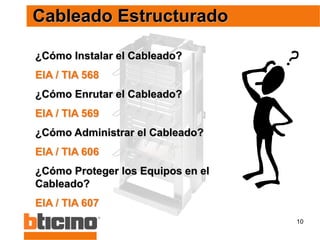

10. 10
¿Cómo Instalar el Cableado?
EIA / TIA 568
¿Cómo Enrutar el Cableado?
EIA / TIA 569
¿Cómo Administrar el Cableado?
EIA / TIA 606
¿Cómo Proteger los Equipos en el
Cableado?
EIA / TIA 607
Cableado Estructurado

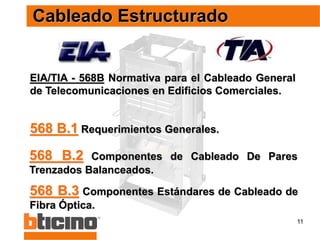

11. 11
EIA/TIA - 568B Normativa para el Cableado General
de Telecomunicaciones en Edificios Comerciales.
568 B.1 Requerimientos Generales.
568 B.3 Componentes Estándares de Cableado de
Fibra Óptica.
568 B.2 Componentes de Cableado De Pares
Trenzados Balanceados.
Cableado Estructurado

12. 12
EIA/TIA - 569A Normativa para Vías de
Telecomunicaciones y Espacios en Edificios
Comerciales.
EIA/TIA - 570 Normativa para el Cableado de
Telecomunicaciones en Residencias y Edificios
Comerciales Pequeños.
Cableado Estructurado

13. 13
EIA/TIA - 606 Normativa para la Administración
de la Infraestructura de Telecomunicaciones en
Edificios Comerciales.
EIA/TIA - 607 Normativa para Aterrizaje y
Conexión de Sistemas de Telecomunicaciones en
Edificios Comerciales.
Cableado Estructurado

14. 14
Cableado diferenciado por integración de servicios
y aplicaciones
Telefonía
Informática
Sistemas Abiertos
 Vínculos con el sistema aplicado.
 Tomas y cables iguales para cada servicio.
 Altas posibilidades de integración y funcionalidad.
Central Telefónica
PBX
Cableado Estructurado
“Ahora”
Servidor

15. 15
VOZ DATA CONTROL
CCTV CATV VIDEO
Unificación de Estándares
Cableado Estructurado

16. 16

17. 17

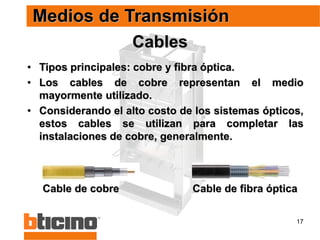

Cables
• Tipos principales: cobre y fibra óptica.
• Los cables de cobre representan el medio
mayormente utilizado.
• Considerando el alto costo de los sistemas ópticos,
estos cables se utilizan para completar las
instalaciones de cobre, generalmente.
Medios de Transmisión
Cable de fibra óptica
Cable de cobre

18. 18

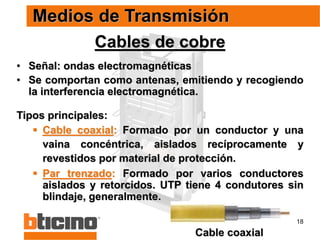

Cables de cobre
• Señal: ondas electromagnéticas
• Se comportan como antenas, emitiendo y recogiendo
la interferencia electromagnética.
Tipos principales:
 Cable coaxial: Formado por un conductor y una
vaina concéntrica, aislados recíprocamente y
revestidos por material de protección.
 Par trenzado: Formado por varios conductores
aislados y retorcidos. UTP tiene 4 condutores sin
blindaje, generalmente.
Medios de Transmisión
Cable coaxial

19. 19

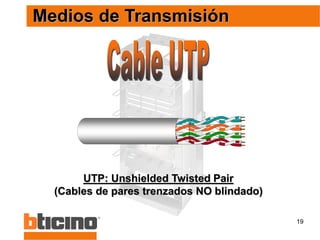

UTP: Unshielded Twisted Pair
(Cables de pares trenzados NO blindado)
Medios de Transmisión

20. 20

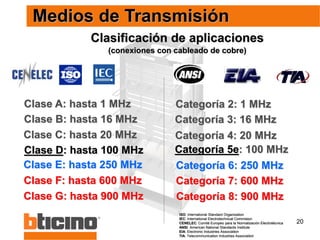

Clasificación de aplicaciones
(conexiones con cableado de cobre)
Clase A: hasta 1 MHz
Categoría 3: 16 MHz
Clase B: hasta 16 MHz
Clase C: hasta 20 MHz
Clase D: hasta 100 MHz
Clase E: hasta 250 MHz
Clase F: hasta 600 MHz
Clase G: hasta 900 MHz
Categoría 7: 600 MHz
Categoría 6: 250 MHz
Categoría 5e: 100 MHz
Categoría 4: 20 MHz
Categoría 2: 1 MHz
Categoría 8: 900 MHz
ISO: International Standard Organization
IEC: International Electrotechnical Commision
CENELEC: Comité Europeo para la Normalización Electrotécnica
ANSI: American National Standards Institute
EIA: Electronic Industries Association
TIA: Telecommunication Industries Association
Medios de Transmisión

21. 21
Cables de Fibra Óptica
• Señal: impulsos luminosos
• Está formada por un núcleo central de vidrio, a
través del cual se envía una señal luminosa,
revestida por una cubierta que asegura la reflexión
de la luz en el interior del núcleo.
• Existen aparatos electro-ópticos que permiten la
conversión entre la señal eléctrica digital y la señal
óptica.
Medios de Transmisión
Cable de fibra óptica

22. 22

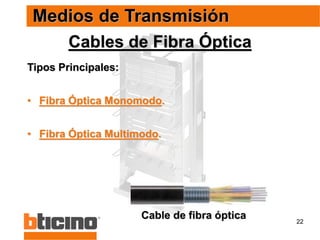

Cables de Fibra Óptica
Tipos Principales:
• Fibra Óptica Monomodo.
• Fibra Óptica Multimodo.
Medios de Transmisión
Cable de fibra óptica

23. 23

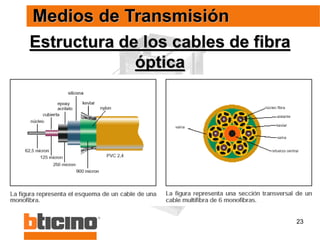

Estructura de los cables de fibra
óptica
Medios de Transmisión

24. 24

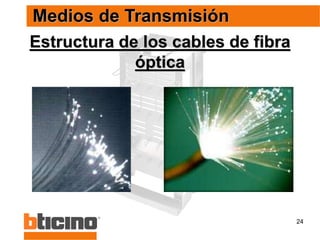

Estructura de los cables de fibra
óptica
Medios de Transmisión

25. 25

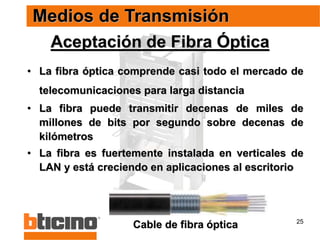

Aceptación de Fibra Óptica
• La fibra óptica comprende casi todo el mercado de
telecomunicaciones para larga distancia
• La fibra puede transmitir decenas de miles de
millones de bits por segundo sobre decenas de
kilómetros
• La fibra es fuertemente instalada en verticales de
LAN y está creciendo en aplicaciones al escritorio
Medios de Transmisión
Cable de fibra óptica

26. 26
Tendencias en el cableado de
cobre para datos
• Longevidad: 10 a 15 años
• Distancia: 90 metros “Según
Norma”
• Espacio: Cables gruesos y pesados
• Confiabilidad: Baja
• Ancho de banda: 100 MHz al 68%
• Interferencia: Susceptible a EMI
• Facilidad instalación: Difícil
• Costo instalado: Incrementándose
Medios de Transmisión
Cable de cobre

27. 27

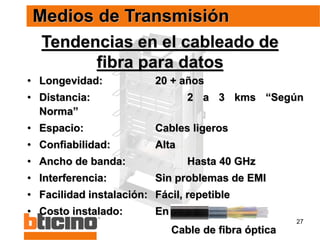

Tendencias en el cableado de
fibra para datos
• Longevidad: 20 + años
• Distancia: 2 a 3 kms “Según
Norma”
• Espacio: Cables ligeros
• Confiabilidad: Alta
• Ancho de banda: Hasta 40 GHz
• Interferencia: Sin problemas de EMI
• Facilidad instalación: Fácil, repetible
• Costo instalado: En Decremento
Medios de Transmisión
Cable de fibra óptica

28. 28
Comparativo Cobre vrs. Fibra Óptica
Medios de Transmisión
PARÁMETROS CAT. 5e CAT. 6
F.O.
MULTIMODO
F.O.
MONOMODO
ANCHO DE
BANDA 100 MHz 250 MHz 40 GHz -
VELOCIDAD
DE
TRANSMISION 100 - 1000 Mbps 1 Gbps 2 - 3 Gbps 2 - 3 Gbps
DISTANCIA EN
CABLEADO
HORIZONTAL 90 mts. 90 mts. 90 mts. -
DISTANCIA EN
CABLEADO
VERTICAL 90 mts. 90 mts. 2000 mts. 3000 mts.

29. 29
Para obtener las máximas garantías de un
cableado , todos los componentes
deben ser de la misma categoría y
del mismo fabricante
C
5e
Medios de Transmisión

30. 30

31. 31
1. Cuarto de
Telecomunicaciones
2. Gabinete principal
3. Gabinete de piso
4. Cableado Vertebral
5. Cableado Horizontal
6. Cuarto de Equipos
7. Areas de Trabajo
8. Acometidas
Elementos
4
1
7
2
3
5
6
Cableado Estructurado
8

32. 32

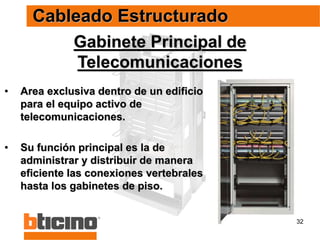

• Area exclusiva dentro de un edificio
para el equipo activo de
telecomunicaciones.
• Su función principal es la de
administrar y distribuir de manera
eficiente las conexiones vertebrales
hasta los gabinetes de piso.
Gabinete Principal de
Telecomunicaciones
Cableado Estructurado

33. 33
• Su función principal es la
administración y distribución
del cableado horizontal.
• Adicionalmente, es la
terminación del cableado
vertebral.
Gabinete de Piso
Cableado Estructurado

34. 34
• Este cableado viaja desde el área de trabajo
hasta el cuarto de comunicaciones o al
gabinete de piso.
Cableado Horizontal
Cableado Estructurado

35. 35
Debe ser topología estrella.
Cableado Horizontal
Cableado Estructurado

36. 36

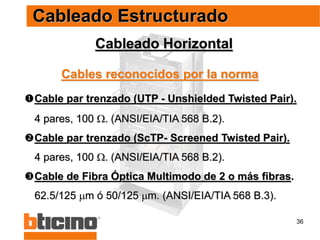

Cables reconocidos por la norma
Cable par trenzado (UTP - Unshielded Twisted Pair).
4 pares, 100 . (ANSI/EIA/TIA 568 B.2).
Cable par trenzado (ScTP- Screened Twisted Pair).
4 pares, 100 . (ANSI/EIA/TIA 568 B.2).
Cable de Fibra Óptica Multimodo de 2 o más fibras.
62.5/125 m ó 50/125 m. (ANSI/EIA/TIA 568 B.3).
Cableado Horizontal
Cableado Estructurado

37. 37
Cableado Horizontal
Cableado Estructurado

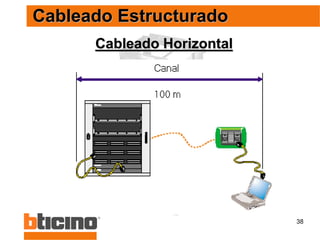

38. 38
Cableado Horizontal
Cableado Estructurado

39. 39
Cableado Horizontal
90 metros
(Cable UTP o
F.O.)
5 metros
(Cada Patch Cord)
“Longitud MAXIMA de un canal: 100 m”
Equipo de Cómputo
Gabinete de
Telecomunicaciones
Puesto de Trabajo
Cableado Estructurado

40. 40

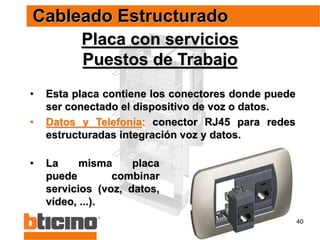

• Esta placa contiene los conectores donde puede
ser conectado el dispositivo de voz o datos.
• Datos y Telefonía: conector RJ45 para redes
estructuradas integración voz y datos.
Placa con servicios
Puestos de Trabajo
• La misma placa
puede combinar
servicios (voz, datos,
vídeo, ...).
Cableado Estructurado

41. 41
Selección de Cables en una Salida
• El estándar reconoce la importancia de
manejar voz y datos en una salida.
Cableado Horizontal
Cableado Estructurado

42. 42
Selección de Cables en una Salida
• Debe haber un mínimo de dos conectores
por cada salida en un área de trabajo
individual.
Cableado Horizontal
Cableado Estructurado

43. 43
Cableado Horizontal
2 Conectores RJ45
como mínimo en
cada Salida
Voz y Datos
Salida
Cableado Estructurado

44. 44

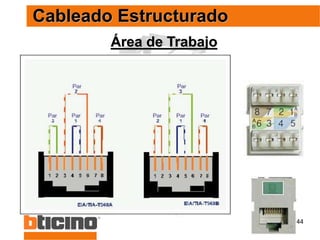

Área de Trabajo
Cableado Estructurado

45. 45
• Interconexión entre cuartos
de telecomunicaciones de
cada uno de los pisos y el
principal del edificio o
campus.
• También incluye cableado
entre edificios.
Cableado Vertebral o
Backbone
Cableado Estructurado

46. 46
Cableado Vertebral o
Backbone
Cableado Estructurado
Edificio
B
Edificio
A

47. 47

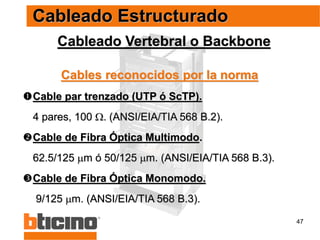

Cables reconocidos por la norma
Cable par trenzado (UTP ó ScTP).
4 pares, 100 . (ANSI/EIA/TIA 568 B.2).
Cable de Fibra Óptica Multimodo.
62.5/125 m ó 50/125 m. (ANSI/EIA/TIA 568 B.3).
Cable de Fibra Óptica Monomodo.
9/125 m. (ANSI/EIA/TIA 568 B.3).
Cableado Vertebral o Backbone
Cableado Estructurado

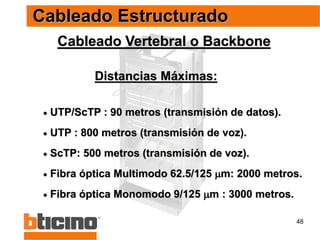

48. 48
Distancias Máximas:
Cableado Vertebral o Backbone
 UTP/ScTP : 90 metros (transmisión de datos).
 UTP : 800 metros (transmisión de voz).
 ScTP: 500 metros (transmisión de voz).
 Fibra óptica Multimodo 62.5/125 m: 2000 metros.
 Fibra óptica Monomodo 9/125 m : 3000 metros.
Cableado Estructurado

49. 49

50. 50

51. 51
Catálogo Btnet
(C9343)
Amplia gama de medidas:
 24U Alto 1180 mm
 36U Alto 1715 mm
 43U Alto 2025 mm

52. 52
Catálogo Btnet
(C9309)
Amplia gama de medidas:
 9U Alto 330 mm
 15U Alto 730 mm
Todos tienen ancho y fondo de
600 mm

53. 53

54. 54

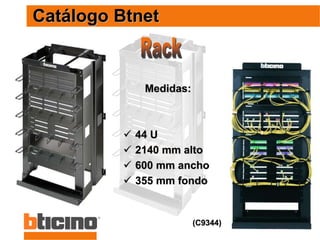

Catálogo Btnet
(C9344)
Medidas:
 44 U
 2140 mm alto
 600 mm ancho
 355 mm fondo

55. 55

56. 56

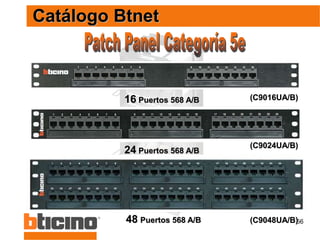

16 Puertos 568 A/B
24 Puertos 568 A/B
48 Puertos 568 A/B
Catálogo Btnet
(C9048UA/B)
(C9016UA/B)
(C9024UA/B)

57. 57

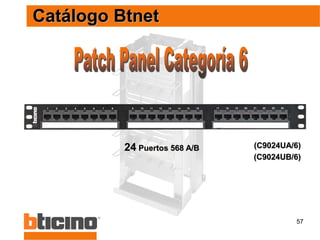

Catálogo Btnet
24 Puertos 568 A/B (C9024UA/6)
(C9024UB/6)

58. 58

59. 59

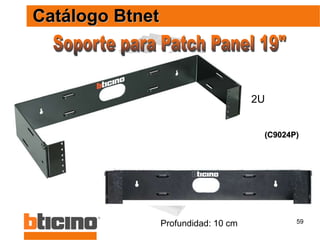

Catálogo Btnet
(C9024P)
Profundidad: 10 cm
2U

60. 60

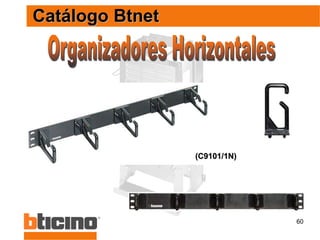

Catálogo Btnet
(C9101/1N)

61. 61
Catálogo Btnet
(C9101/2)

62. 62

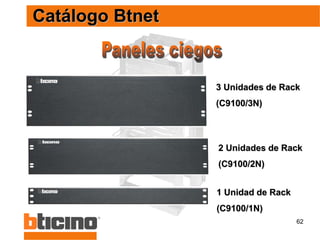

3 Unidades de Rack
(C9100/3N)
1 Unidad de Rack
(C9100/1N)
2 Unidades de Rack
(C9100/2N)
Catálogo Btnet

63. 63
Deslizable
(C9104)
Catálogo Btnet
Soporta 100 Kg
(C9153)
Soporta máx. 30 Kg
(C9103/1)

64. 64

65. 65
Catálogo Btnet
 Posibilidad de utilizar Norma de
Conexión T568A y T568B.
 Montaje y desmontaje frontal.
 Baño de 50 milésimas de pulgada de
oro desde el inicio hasta el final.
 Diseño de acuerdo a la norma ISO
8877 e ISO 10173
 Eliminan inductancia del cable.

66. 66
Conector dúplex, ST de bayoneta.
Conector dúplex, SC con retención.
Catálogo Btnet
MODULOS JACK
Montaje y desmontaje frontal.
C9058SC
C9058ST

67. 67
Catálogo Btnet
Estética e integración

68. 68

69. 69

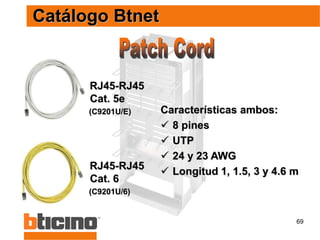

Catálogo Btnet
RJ45-RJ45
Cat. 6
(C9201U/6)
RJ45-RJ45
Cat. 5e
(C9201U/E) Características ambos:
 8 pines
 UTP
 24 y 23 AWG
 Longitud 1, 1.5, 3 y 4.6 m

70. 70

71. 71
Catálogo Btnet
VOZ
DATOS
(C9601R)
(C9602R)
(C9501R)
(C9502R)

72. 72

73. 73

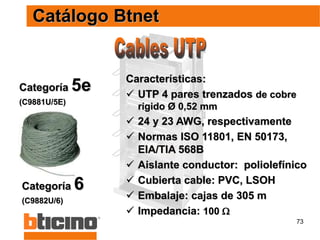

Catálogo Btnet
Categoría 6
(C9882U/6)
Categoría 5e
(C9881U/5E)
Características:
 UTP 4 pares trenzados de cobre
rígido Ø 0,52 mm
 24 y 23 AWG, respectivamente
 Normas ISO 11801, EN 50173,
EIA/TIA 568B
 Aislante conductor: poliolefínico
 Cubierta cable: PVC, LSOH
 Embalaje: cajas de 305 m
 Impedancia: 100 

74. 74

75. 75

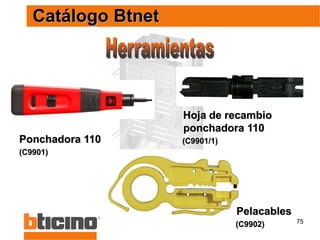

Catálogo Btnet
Pelacables
(C9902)
Ponchadora 110
(C9901)
Hoja de recambio
ponchadora 110
(C9901/1)

76. 76

77. 77
Catálogo Btnet
(C9120/SC)
Unidad de conexiones tipo SC
(C9150/16SC)
Unidad de conexiones tipo ST
(C9150/12ST)
(C9202SC)
(C9202ST)

78. 78

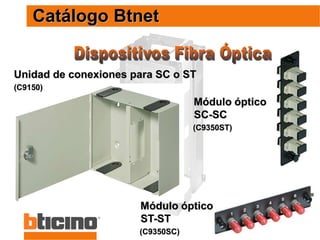

Catálogo Btnet
Módulo óptico
SC-SC
(C9350ST)
Unidad de conexiones para SC o ST
(C9150)
Módulo óptico
ST-ST
(C9350SC)

79. 79
Catálogo Btnet
Conector óptico completo tipo SC
(C9130SC)
Conector óptico completo tipo ST
(C9130ST)

80. 80
Catálogo Btnet
Kit de herramientas
para fibra óptica AMP
(C9905)

81. 81
Por su fina
Atención
¡Muchas
Gracias!
Btnet
