Este documento describe sistemas de captación de agua de camanchaca y su aplicación. Explica que la camanchaca es una neblina costera que se presenta en el norte de Chile y Perú, y que puede captarse para obtener agua dulce. Detalla los elementos estructurales y costos de los sistemas de captación, así como ejemplos de su aplicación como el proyecto Oasis Sustentable en Alto Patache, Chile.

1. Elemento/Agua Sistema de eficiencia híbrida/ Atrapa camanchacas Profesores. Ramírez/Iturriaga Alumnas: Pamela Otarola C./Natalia Pérez R. Facultad Arte, Arq. Diseño/ Uniacc

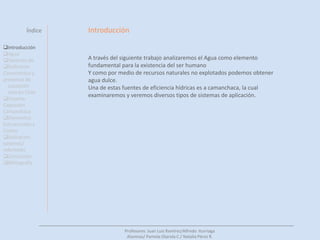

3. Agua

4. Sistemas de captación

6. Elementos Estructurales y Costos

7. Aplicación sistemas/ referentes

8. Conclusión

9. Glosario

10. bibliografía Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

12. Agua

13. Sistemas de

15. Elementos Estructurales y Costos

16. Aplicación sistemas/ referentes

17. Conclusión

18. Bibliografía Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

20. Agua

21. Sistemas de

23. Elementos Estructurales y Costos

24. Aplicación sistemas/ referentes

25. Conclusión

26. BibliografíaAgua/es el principal componente de nuestro cuerpo . El ser humano no puede estar sin beberla más de cinco o seis días sin poner en peligro su vida. El cuerpo humano tiene un 75 % de agua al nacer y cerca del 60 % en la edad adulta. Aproximadamente el 60 % de esta agua se encuentra en el interior de las células (agua intracelular). El resto (agua extracelular) es la que circula en la sangre y baña los tejidos. Consumo hab./día En condiciones de normalidad, se establece una dotación mínima de 100 litros por habitante /día Recurso imprescindible para la vida humana y para el desarrollo socioeconómico, industrial y agrícola . Fuente/ Nutriweb/agua Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

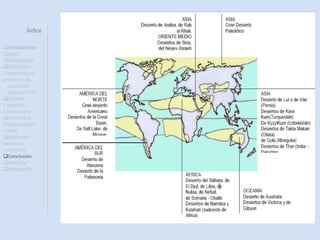

28. Agua

29. Sistemas de

31. Elementos Estructurales y Costos

32. Aplicación sistemas/ referentes

33. Conclusión

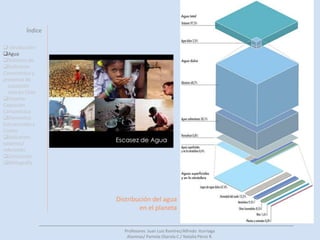

34. BibliografíaDistribución del agua en el planeta Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

36. Agua

38. Elementos Estructurales y Costos

39. Aplicación sistemas/ referentes

40. Conclusión

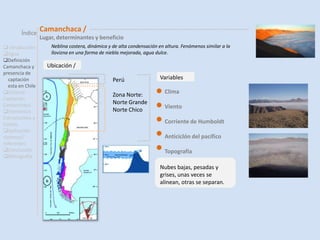

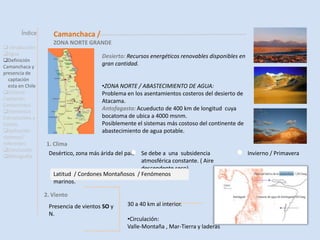

41. BibliografíaUbicación / Variables Perú Zona Norte: Norte Grande Norte Chico Clima Viento Corriente de Humboldt Anticiclón del pacífico Topografía Nubes bajas, pesadas y grises, unas veces se alinean, otras se separan.

43. Agua

45. Elementos Estructurales y Costos

46. Aplicación sistemas/ referentes

47. Conclusión

50. Agua

52. Elementos Estructurales y Costos

53. Aplicación sistemas/ referentes

54. Conclusión

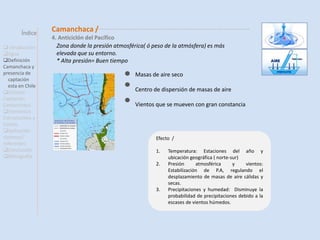

55. BibliografíaMasas de aire seco Centro de dispersión de masas de aire Vientos que se mueven con gran constancia Efecto / Temperatura: Estaciones del año y ubicación geográfica ( norte-sur) Presión atmosférica y vientos: Estabilización de P.A, regulando el desplazamiento de masas de aire cálidas y secas. Precipitaciones y humedad: Disminuye la probabilidad de precipitaciones debido a la escases de vientos húmedos.

57. Agua

58. Sistemas de

60. Elementos Estructurales y Costos

61. Aplicación sistemas/ referentes

62. Conclusión

63. análisis edificio

64. Conclusión

65. Anexos

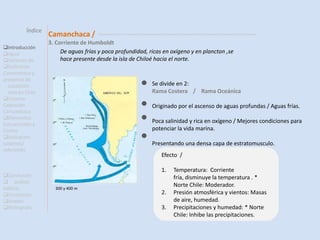

66. BibliografíaSe divide en 2: Rama Costera / Rama Oceánica Originado por el ascenso de aguas profundas / Aguas frías. Poca salinidad y rica en oxígeno / Mejores condiciones para potenciar la vida marina. Presentando una densa capa de estratomusculo. Efecto / Temperatura: Corriente fría, disminuye la temperatura . * Norte Chile: Moderador. Presión atmosférica y vientos: Masas de aire, humedad. Precipitaciones y humedad: * Norte Chile: Inhibe las precipitaciones. 300 y 400 m

68. Agua

70. Elementos Estructurales y Costos

71. Aplicación sistemas/ referentes

72. Conclusión

73. análisis edificio

74. Conclusión

75. Anexos

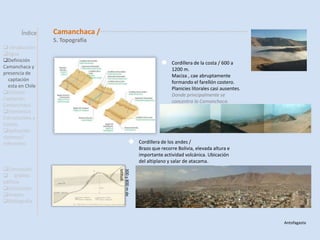

76. BibliografíaCordillera de la costa / 600 a 1200 m. Maciza , cae abruptamente formando el farellón costero. Planicies litorales casi ausentes. Donde principalmente se concentra la Camanchaca. Cordillera de los andes / Brazo que recorre Bolivia, elevada altura e importante actividad volcánica. Ubicación del altiplano y salar de atacama. 300 y 800 m de latitud. Antofagasta

78. Agua

79. Sistemas de

81. Elementos Estructurales y Costos

82. Aplicación sistemas/ referentes

83. Conclusión

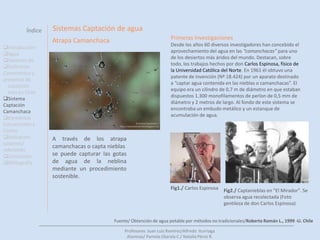

84. BibliografíaAtrapa Camanchaca A través de los atrapa camanchacas o capta nieblas se puede capturar las gotas de agua de la neblina mediante un procedimiento sostenible. Fig1./ Carlos Espinosa Fig2./ Captanieblas en "El Mirador". Se observa agua recolectada (Foto gentileza de don Carlos Espinosa) Fuente/ Obtención de agua potable por métodos no tradicionales/Roberto Román L., 1999 -U. Chile Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

86. Agua

87. Sistemas de

89. Elementos Estructurales y Costos

90. Aplicación sistemas/ referentes

91. Conclusión

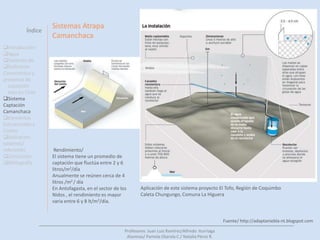

92. BibliografíaRendimiento/ El sistema tiene un promedio de captación que fluctúa entre 2 y 6 litros/m2/día Anualmente se reúnen cerca de 4 litros /m2 / día En Antofagasta, en el sector de los Nidos , el rendimiento es mayor varia entre 6 y 8 lt/m2/día. Aplicación de este sistema proyecto El Tofo, Región de Coquimbo Caleta Chungungo, Comuna La Higuera Fuente/ http://adaptaniebla-nt.blogspot.com Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

94. Agua

95. Sistemas de

97. Elementos Estructurales y Costos

98. Aplicación sistemas/ referentes

99. Conclusión

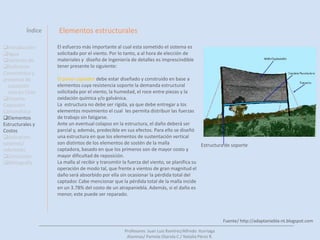

100. BibliografíaEl esfuerzo más importante al cual esta sometido el sistema es solicitado por el viento. Por lo tanto, a al hora de elección de materiales y diseño de Ingeniería de detalles es imprescindible tener presente lo siguiente: El panel captador debe estar diseñado y construido en base a elementos cuya resistencia soporte la demanda estructural solicitada por el viento, la humedad, el roce entre piezas y la oxidación química y/o galvánica. La estructura no debe ser rígida, ya que debe entregar a los elementos movimiento el cual les permita distribuir las fuerzas de trabajo sin fatigarse. Ante un eventual colapso en la estructura, el daño deberá ser parcial y, además, predecible en sus efectos. Para ello se diseñó una estructura en que los elementos de sustentación vertical son distintos de los elementos de sostén de la malla captadora, basado en que los primeros son de mayor costo y mayor dificultad de reposición. La malla al recibir y transmitir la fuerza del viento, se planifica su operación de modo tal, que frente a vientos de gran magnitud el daño será absorbido por ella sin ocasionar la pérdida total del captador. Cabe mencionar que la pérdida total de la malla incide en un 3.78% del costo de un atrapaniebla. Además, si el daño es menor, este puede ser reparado. Estructura de soporte Fuente/ http://adaptaniebla-nt.blogspot.com Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

102. Agua

103. Sistemas de

105. Elementos Estructurales y Costos

106. Aplicación sistemas/ referentes

107. Conclusión

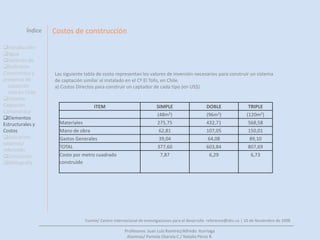

108. BibliografíaLas siguiente tabla de costo representan los valores de inversión necesarios para construir un sistema de captación similar al instalado en el Cº El Tofo, en Chile. a) Costos Directos para construir un captador de cada tipo (en US$). Fuente/ Centro internacional de investigaciones para el desarrollo reference@idrc.ca | 10 de Noviembre de 1998 Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

110. Agua

111. Sistemas de

113. Elementos Estructurales y Costos

114. Aplicación sistemas/ referentes

115. Conclusión

116. análisis edificio

117. Conclusión

118. Anexos

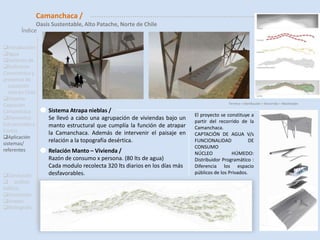

119. BibliografíaTerreno + distribución + Recorrido + Masterplan Sistema Atrapa nieblas / Se llevó a cabo una agrupación de viviendas bajo un manto estructural que cumplía la función de atrapar la Camanchaca. Además de intervenir el paisaje en relación a la topografía desértica. El proyecto se constituye a partir del recorrido de la Camanchaca. CAPTACIÓN DE AGUA V/s FUNCIONALIDAD DE CONSUMO NÚCLEO HÚMEDO: Distribuidor Programático : Diferencia los espacio públicos de los Privados. Relación Manto – Vivienda / Razón de consumo x persona. (80 lts de agua) Cada modulo recolecta 320 lts diarios en los días más desfavorables.

121. Agua

122. Sistemas de

124. Elementos Estructurales y Costos

125. Aplicación sistemas/ referentes

126. Conclusión

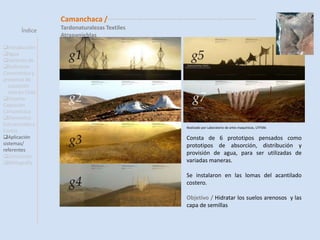

127. BibliografíaRealizado por Laboratorio de artes maquínicas, UTFSM. Consta de 6 prototipos pensados como prototipos de absorción, distribución y provisión de agua, para ser utilizadas de variadas maneras. Se instalaron en las lomas del acantilado costero. Objetivo / Hidratar los suelos arenosos y las capa de semillas

129. Agua

130. Sistemas de

132. Elementos Estructurales y Costos

133. Aplicación sistemas/ referentes

134. Conclusión

135. análisis edificio

136. Conclusión

137. Anexos

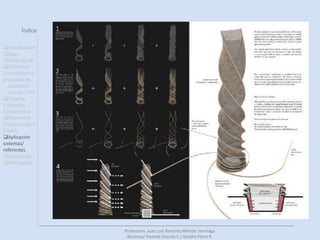

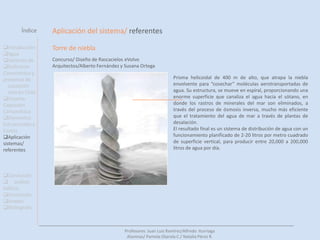

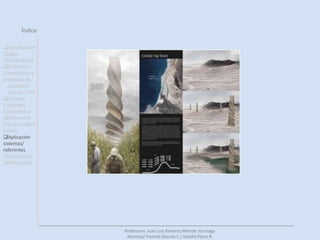

138. BibliografíaTorre de niebla Concurso/ Diseño de Rascacielos eVolvo Arquitectos/Alberto Fernández y Susana Ortega Prisma helicoidal de 400 m de alto, que atrapa la niebla envolvente para “cosechar” moléculas aerotransportadas de agua. Su estructura,se mueve en espiral, proporcionando una enorme superficie que canaliza el agua hacia el sótano, en donde los rastros de minerales del mar son eliminados, a través del proceso de ósmosis inversa, mucho más eficiente que el tratamiento del agua de mar a través de plantas de desalación. El resultado final es un sistema de distribución de agua con un funcionamiento planificado de 2-20 litros por metro cuadrado de superficie vertical, para producir entre 20,000 a 200,000 litros de agua por día. Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

140. Agua

141. Sistemas de

143. Elementos Estructurales y Costos

144. Aplicación sistemas/ referentes

145. Conclusión

146. Bibliografía Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

148. Agua

149. Sistemas de

151. Elementos Estructurales y Costos

152. Aplicación sistemas/ referentes

153. Conclusión

154. Bibliografía Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

156. Agua

157. Sistemas de

159. Elementos Estructurales y Costos

160. Aplicación sistemas/ referentes

161. Conclusión

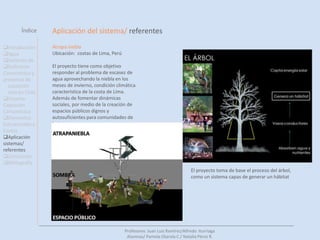

162. BibliografíaAtrapa niebla Ubicación: costas de Lima, Perú El proyecto tiene como objetivo responder al problema de escasez de agua aprovechando la niebla en los meses de invierno, condición climática característica de la costa de Lima. Además de fomentar dinámicas sociales, por medio de la creación de espacios públicos dignos y autosuficientes para comunidades de bajos recursos. El proyecto toma de base el proceso del árbol, como un sistema capas de generar un hábitat Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

164. Agua

165. Sistemas de

167. Elementos Estructurales y Costos

168. Aplicación sistemas/ referentes

169. Conclusión

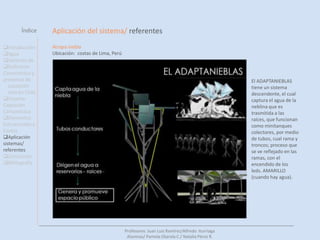

170. BibliografíaAtrapa niebla Ubicación: costas de Lima, Perú El ADAPTANIEBLAS tiene un sistema descendente, el cual captura el agua de la neblina que es trasmitida a las raíces, que funcionan como minitanques colectores, por medio de tubos, cual rama y troncos; proceso que se ve reflejado en las ramas, con el encendido de los leds. AMARILLO (cuando hay agua). Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

172. Agua

173. Sistemas de

175. Elementos Estructurales y Costos

176. Aplicación sistemas/ referentes

177. Conclusión

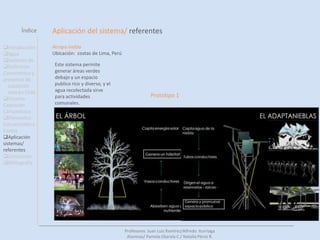

178. BibliografíaAtrapa niebla Ubicación: costas de Lima, Perú Este sistema permite generar áreas verdes debajo y un espacio publico rico y diverso, y el agua recolectada sirve para actividades comunales. Prototipo 1 Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

180. Agua

181. Sistemas de

183. Elementos Estructurales y Costos

184. Aplicación sistemas/ referentes

185. Conclusión

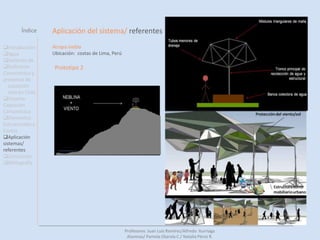

186. BibliografíaAtrapa niebla Ubicación: costas de Lima, Perú Prototipo 2 Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

188. Agua

189. Sistemas de

191. Elementos Estructurales y Costos

192. Aplicación sistemas/ referentes

193. Conclusión

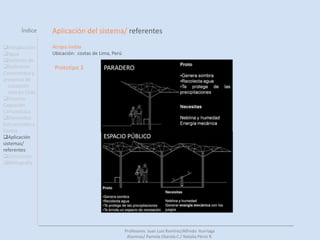

194. BibliografíaAtrapa niebla Ubicación: costas de Lima, Perú Prototipo 3 Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

196. Agua

197. Sistemas de

199. Elementos Estructurales y Costos

200. Aplicación sistemas/ referentes

201. Conclusión

202. Glosario

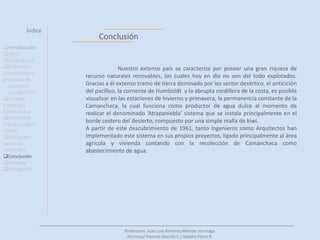

203. Bibliografía Nuestro extenso país se caracteriza por poseer una gran riqueza de recurso naturales renovables, los cuales hoy en día no son del todo explotados. Gracias a él extenso tramo de tierra dominado por los sector desértico, el anticiclón del pacífico, la corriente de Humboldt y la abrupta cordillera de la costa, es posible visualizar en las estaciones de Invierno y primavera, la permanencia constante de la Camanchaca, la cual funciona como productor de agua dulce al momento de realizar el denominado ‘Atrapaniebla’ sistema que se instala principalmente en el borde costero del desierto, compuesto por una simple malla de kiwi. A partir de este descubrimiento de 1961, tanto Ingenieros como Arquitectos han implementado este sistema en sus propios proyectos, ligado principalmente al área agrícola y vivienda contando con la recolección de Camanchaca como abastecimiento de agua. Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.

206. Agua

207. Sistemas de

209. Elementos Estructurales y Costos

210. Aplicación sistemas/ referentes

211. Conclusión

212. Glosario

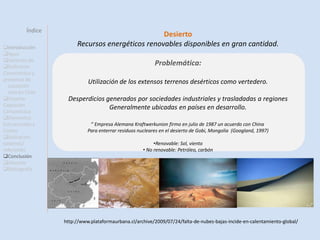

213. Bibliografíahttp://www.plataformaurbana.cl/archive/2009/07/24/falta-de-nubes-bajas-incide-en-calentamiento-global/

215. Agua

216. Sistemas de

218. Elementos Estructurales y Costos

219. Aplicación sistemas/ referentes

220. Conclusión

221. Glosario

223. Agua

224. Sistemas de

226. Elementos Estructurales y Costos

227. Aplicación sistemas/ referentes

228. Conclusión

229. glosario

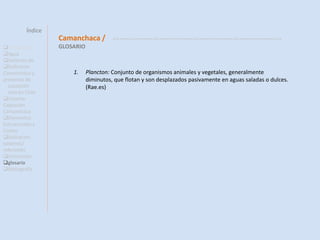

230. BibliografíaCamanchaca / GLOSARIO Plancton: Conjunto de organismos animales y vegetales, generalmente diminutos, que flotan y son desplazados pasivamente en aguas saladas o dulces. (Rae.es)

232. Agua

233. Sistemas de

235. Elementos Estructurales y Costos

236. Aplicación sistemas/ referentes

237. Conclusión

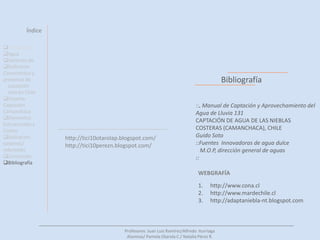

238. Bibliografía::. Manual de Captación y Aprovechamiento del Agua de Lluvia 131 CAPTACIÓN DE AGUA DE LAS NIEBLAS COSTERAS (CAMANCHACA), CHILE Guido Soto ::Fuentes Innovadoras de agua dulce M.O.P, dirección general de aguas :: http://tici10otarolap.blogspot.com/ http://tici10perezn.blogspot.com/ WEBGRAFÍA http://www.cona.cl http://www.mardechile.cl http://adaptaniebla-nt.blogspot.com Profesores: Juan Luis Ramírez/Alfredo Iturriaga Alumnas/ Pamela Otarola C./ Natalia Pérez R.
