3. POR SU ALCANZE

4. PAN (Personal Área Network)
 Este tipo de red por alcance abarca
el área personal de un usuario. Ya
sea por medios cableados o
inalámbricos, conecta dispositivos
tales como computadoras,
smartphones, impresoras, scanner, y
otros en un área de pocos metros de
alcance, entregando a usuario
conectividad con el mundo externo.
Los avances en redes con tecnología
inalámbrica o WPAN (Wireless PAN),
se han traducido en un fuerte
desarrollo y ampliación de este
concepto, permitiendo cada vez
más autonomía a los usuarios y
generando nuevas tecnologías de
red centradas en las personas; no
más cables, debemos acercarnos al
paradigma de que la red debe estar
donde tu estés, no tu subordinado a
la red.

5. LAN (Local Área Network)
 En teste tipo de red se interconectan
una serie de computadoras y
dispositivos periféricos en un área de
hasta 200 mts., pudiendo llegar a 1
Km de distancia con el uso de
repetidoras. Considera tanto el
software como el hardware para la
conexión de los dispositivos y el
tratamiento de la información que
transmite. Cuando se integran a esta
red soluciones inalámbricas
hablamos de una WLAN (Wireless
LAN). Esta distribución permite
optimizar recursos, ya que se evita
redundancia en el hardware por la
conexión de varios usuario a un
dispositivo (impresoras y otros) y
tambien redundar en el software ya
que es posible compartir bases de
datos o aplicaciones en red.

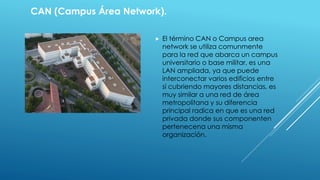

6. CAN (Campus Área Network).
 El término CAN o Campus area
network se utiliza comunmente
para la red que abarca un campus
universitario o base militar, es una
LAN ampliada, ya que puede
interconectar varios edificios entre
sí cubriendo mayores distancias, es
muy similar a una red de área
metropolitana y su diferencia
principal radica en que es una red
privada donde sus componenten
pertenecena una misma
organización.

7. MAN (Metropolitan Área Network)
 Una red MAN o de área
metropolitana, corresponde a una
red de Alta Velocidad (Banda
Ancha), que abarca zonas
extensas de cobertura dentro de
una ciudad o municipio. Puede ser
privada o pública; permite la
integración de voz, datos, video,
streaming como funcionalidades
estables. Su estructura de
transmisión permite llegar a
velocidades de hasta 75 Mbps con
pares de cobre y hasta 10 Gbps en
el caso de fibra óptica. Si bien se
basa en la misma tecnología de
una LAN, la principal diferencia
para clasificarla es que utiliza un
proceso estándar para su
funcionamiento (Norma IEEE).

8. WAN (Wide Área Network)
 Una red WAN o Wide Área Network, o Red de
Área Amplia, es la unión de dos o más
redes LAN o MAN, éstas cubren grandes
distancias oextensas zonas geográficas,
generalmente entre ciudades, países e incluso
continentes para interconectarlos entre sí. Esta
conectividad permite la transmisión a larga
distancia de datos, voz, imágenes y video.
 Este tipo de red puede ser desarrollado por una
empresa de forma privada, por un ISP o
distribuidor para ampliar su cobertura de
internet o bien por gobiernos con la finalidad de
ampliar la cobertura del país. Funciona a través
de enlaces punto a punto, es decir, cableado
directo de fibra óptica u otro medio entre dos
ubicaciones, aunque también puede estar
formada por sistemas radiales o satelitales. Es en
este tipo de red donde toma protagonismo
el nodo o host, que son los puntos o equipos
terminales de los enlaces, los cuales a su vez
redistribuyen los datos a las redes o subredes LAN
a la cual están conectados.

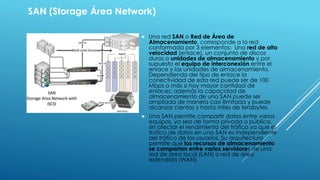

9. SAN (Storage Área Network)
 Una red SAN o Red de Área de
Almacenamiento, corresponde a la red
conformada por 3 elementos: Una red de alta
velocidad (enlace), un conjunto de discos
duros o unidades de almacenamiento y por
supuesto el equipo de interconexión entre el
enlace y las unidades de almacenamiento.
Dependiendo del tipo de enlace la
conectividad de esta red puede ser de 100
Mbps o más si hay mayor cantidad de
enlaces; además la capacidad de
almacenamiento de una SAN puede ser
ampliada de manera casi ilimitada y puede
alcanzar cientos y hasta miles de terabytes.
 Una SAN permite compartir datos entre varios
equipos, ya sea de forma privada o pública,
sin afectar el rendimiento del tráfico ya que el
trafico de datos en una SAN es independiente
del tráfico de los usuarios. Su arquitectura
permite que los recursos de almacenamiento
se compartan entre varios servidores de una
red de área local (LAN) o red de área
extendida (WAN).

10. Redes Irregulares
 Las redes irregulares por lo general
se producen en las zonas en las
que no es posible controlar el
crecimiento o el comportamiento
de la red. Los entornos
dinámicos producen topografías
irregulares. Sin embargo, los
ambientes controlados como los
circuitos o arreglos de redes
informáticas también pueden
utilizar las topografías
irregulares, estas redes son un
sistema de cables y buses que se
conectan a través de un módem, y
que da como resultado la conexión
de una o más computadoras.

11. POR CONEXION

12. RED POR MEDIOS GUIADOS

13. Cable Coaxial
 Este cordón permite conducir electricidad y está
recubierto por una envoltura compuesta por varias
capas, está fabricado con conductores eléctricos
como el aluminio o el cobre.
 El cable coaxial o coax, es un tipo de cable que se
utiliza paratransmitir señales de electricidad de alta
frecuencia. Estos cables cuentan con un par de
conductores concéntricos: el conductor
vivo ocentral que está destinado a transportar los
datos, y el conductor exterior, blindaje o malla, el
cual actúa como retorno de la corriente y
referencia de tierra. Entre ambos se sitúa
el dieléctrico, una capa aisladora.
Cable de Par Trenzado
 Un Par Trenzado consiste en 2 cables de cobre aislado,
los cuales están unidos entre sí de forma similar a una
estructura de ADN; esta forma trenzada se utiliza para
reducir la interferencia eléctrica entre dos o más pares
de cobre o bien interferencias del exterior. Debido a su
fácil instalación, velocidad de transmisión de hasta
varios Mbps y bajo coste, los pares trenzados se utilizan
ampliamente.
 Dependiendo de la forma en que se agrupen los
pares, encontramos:
 Pares trenzados no apantallados (UTP): son los más
simples. El par trenzado UTP categoría 5 está recubierto
de una malla de teflón que no es conductora.
 Pares trenzados apantallados individualmente
(STP): iguales a los anteriores, pero cada par rodeado
de una malla conductora, que se conecta a las
diferentes tomas de tierra de los equipos. Poseen
mayor inmunidad al ruido.
 Pares trenzados apantallados (FTP): Cables pares que
poseen una pantalla conductora global en forma
trenzada. Mejora la protección frente a interferencias.
 Así mismo, dependiendo del número de pares que
tenga un cable, elnúmero de vueltas por metro que
posee su trenzado y los materiales utilizados, los
estándares de cableado clasifican a los pares
trenzados por categorías: categoría 2, categoría 3,
categoría 4, categoría 5, categoría 5e, categoría 6 y
categoría 7.

14. Fibra Óptica
 La Fibra Óptica consiste un conducto generalmente de fibra de
vidrio o silicio que transmite impulsos luminosos
normalmenteemitidos por un láser o LED. Las fibras utilizadas en
telecomunicación a largas distancias son siempre de vidrio; las
de plásticos sólo son usadas en redes locales.
 En el interior de la fibra óptica, el haz de luz se refleja contra las
paredes en ángulos muy abiertos, así que prácticamente
avanza por su centro. Esto permite transmitir las señales casi sin
pérdida por largas distancias. La fibra óptica ha reemplazado a
los cables de cobre por su costo/beneficio.
 Este tipo de cable cuenta con una gran velocidad de
transmisión de datos, no se ve afectada por ruido ni
interferencias, además cuenta con mayor seguridad en la
transmisión de datos.

15. RED POR MEDIOS NO GUIADOS

16. Microondas Terrestres
 Las microondas están definidas como un
tipo de onda electromagnética situada
en el intervalo del milímetro al metro y
cuya propagación puede efectuarse por
el interior de tubos metálicos. Es en si una
onda de corta longitud. Tiene como
características que su ancho de banda
varia entre 300 a 3.000 Mhz, aunque con
algunos canales de banda superior, entre
3´5 Ghz y 26 Ghz. Es usado como enlace
entre una empresa y un centro que
funcione como centro de conmutación
del operador, o como un enlace entre
redes Lan.
 Para la comunicación de microondas
terrestres se deben usar antenas
parabólicas, las cuales deben estar
alineadas o tener visión directa entre ellas,
además entre mayor sea la altura mayor
el alcance, sus problemas se dan
perdidas de datos por atenuación e
interferencias, y es muy sensible a las
malas condiciones atmosféricas.
Satélites
 Conocidas como microondas por
satélite, esta basado en la
comunicación llevada a cabo a
través de estos dispositivos, los cuales
después de ser lanzados de la tierra y
ubicarse en la orbita terrestre
siguiendo las leyes descubiertas por
Kepler, realizan la transmisión de todo
tipo de datos, imágenes, etc., según
el fin con que se han creado. Las
microondas por satélite manejan un
ancho de banda entre los 3 y los 30
Ghz, y son usados para sistemas de
televisión, transmisión telefónica a
larga distancia y punto a punto y
redes privadas punto a punto. Las
microondas por satélite, o mejor,el
satélite en si no procesan
información sino que actúa como un
repetidor-amplificador y puede cubrir
un amplio espacio de espectro
terrestre

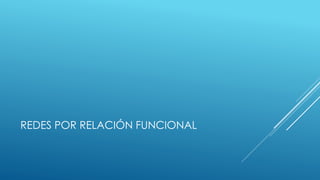

17. REDES POR RELACIÓN FUNCIONAL

18. Cliente/Servidor:
 La red Cliente/Servidor es aquella red
de comunicaciones en la que todos
los clientes están conectados a un
servidor, en el que se centralizan los
diversos recursos y aplicaciones con
que se cuenta; y que los pone a
disposición de los clientes cada vez
que estos son solicitados. Esto
significa que todas las gestiones que
se realizan se concentran en el
servidor, de manera que en él se
disponen los requerimientos
provenientes de los clientes que
tienen prioridad, los archivos que son
de uso público y los que son de uso
restringido, los archivos que son de
sólo lectura y los que, por el contrario,
pueden ser modificados, etc. Este
tipo de red puede utilizarse
conjuntamente en caso de que se
este utilizando en una red mixta.

19. Igual a Igual (P2P):
 Red descentralizada que no tiene clientes ni
servidores fijos, sino que tiene una serie de nodos
que se comportan simultáneamente como clientes
y servidores de los demás nodos de la red. Cada
nodo puede iniciar, detener o completar una
transacción compatible. Contrasta con el modelo
cliente-servidor.
La red P2P en su estado más puro funciona en tres
etapas:
- Entrada: Un nuevo nodo se conecta a otro de la
red. Un nodo cualquiera puede conectarse a
múltiples nodos como así también recibir nuevas
conexiones formando una malla aleatoria no
estructurada.
- Búsquedas: Para buscar archivos, un nodo envía
un mensaje a los nodos con los cuales está
conectado. Estos nodos buscan si los archivos
están disponibles de forma local y reenvían el
mensaje de búsqueda a los nodos a los que ellos
están conectados. Si un nodo posee el archivo,
inmediatamente contesta al nodo original que lo
solicitó. Este es un método de difusión del mensajes
llamado inundación de red.
- Descarga: La descarga de archivos se hace
directamente desde los nodos que contestaron. Si
son múltiples nodos, suele partirse el archivo en
diferentes trozos y cada nodo envía uno de estos,
aumentando la velocidad total de descarga.

20. REDES POR DIRECCIONALIDAD

21. SIMPLEX
 ES AQUELLA QUE OCURRE EN UNA
DIRECCIÓN SOLAMENTE,
DESHABILITANDO AL RECEPTOR DE
RESPONDER ALTRANSMISOR.
HALF-DUPLEX:
EN CASTELLANO: SEMIDÚPLEX
 SIGNIFICA QUE EL MÉTODO O
PROTOCOLO DE
ENVÍO DE INFORMACIÓN ES
BIDIRECCIONAL PERO
NO SIMULTÁNEO

22. REDES POR GRADO DE
AUTENTIFICACIÓN

23. Red Privada
 una red privada se definiría como
una red que puede usarla solo
algunas personas y que están
configuradas con clave de acceso
persona
Red de acceso público
 una red pública se define como
una red que puede usar cualquier
persona y no como las redes que
están configuradas con clave de
acceso personal. Es una red de
computadoras interconectados,
capaz de compartir información y
que permite comunicar a usuarios
sin importar su ubicación
geográfica

24. REDES POR GRADO DE DIFUSIÓN

25. Intranet
 es una red de computadoras que
utiliza alguna tecnología de red
para usos comerciales, educativos
o de otra índole de forma privada,
esto es, que no comparte sus
recursos o su información con redes
ilegítimas.
Internet
 es un conjunto descentralizado de
redes de comunicación
interconectadas que utilizan la
familia de protocolos TCP/IP,
garantizando que las redes físicas
heterogéneas que la componen
funcionen como una red lógica
única, de alcance mundial.

26. REDES POR SERVICIO Y FUNCIÓN

27.  Una red comercial proporciona soporte e información para una empresa u
organización con ánimo de lucro.
 Una red educativa proporciona soporte e información para una organización
educativa dentro del ámbito del aprendizaje.
 Una red para el proceso de datos proporciona una interfaz para intercomunicar
equipos que vayan a realizar una función de cómputo conjunta.

28. BIBLIOGRAFIA  https://gobiernoti.wordpress.com/2013/12/09/tipos-de-redes-informaticas-redes-
por-alcance-parte-2/
 https://gobiernoti.wordpress.com/2013/09/05/internet-la-red-de-redes-
%E2%80%93-redes-por-alcance/
 https://gobiernoti.wordpress.com/2014/03/24/tipos-de-redes-informaticas-redes-
por-tipo-de-conexion/
 http://elblogdelasredes.blogspot.com/p/red-por-relacion-funcional.html
 http://www.buenastareas.com/ensayos/Clasificacion-De-Redes-Segun-La-
Direccionalidad/26688026.html
 http://wwwmiryanvillasantired.blogspot.com/2010/12/por-grado-de-autentificacion-
red.html
