2. ¿QUÉ ES UNA RED ?
Es un conjunto de equipos conectados por medio
de cables, señales, ondas o cualquier otro
método de transporte de datos, que compartan
información (archivos), recursos (CD-ROM,
impresoras, etc.), servicios (acceso a internet,
e-mail, chat, juegos), etc.

4. ¿QUÉ ES EL INTRANET?
Es una red privada donde la tecnología de
Internet se usa como arquitectura elemental. Se
trata de una red interna que se construye
usando los protocolos TCP/IP para
comunicación de Internet, que pueden
ejecutarse en muchas de las plataformas de
hardware y en proyectos por cable.

5. CLASIFICACIÓN DE
LAS REDES

6. TIPOS DE REDES EXISTENTES
 Red de área personal (PAN)
 Red de área local (LAN)
 Red de área de campus (CAN)
 Red de área metropolitana (MAN)
 Red de área amplia (WAN)
 Red de área de almacenamiento (SAN)

7. RED DE ÁREA PERSONAL (PAN)
Wireless Personal Area Networks, Red
Inalámbrica de Área Personal o Red de área
personal o Personal area network es una red de
computadoras para la comunicación entre distintos
dispositivos (tanto computadoras, puntos de
acceso a internet, teléfonos celulares, PDA,
dispositivos de audio, impresoras) cercanos al
punto de acceso. Estas redes normalmente son de
unos pocos metros y para uso personal, así como
fuera de ella.

9. RED DE ÁREA LOCAL (LAN)
Una red de área local, red local o LAN (del inglés
local area network) es la interconexión de varias
computadoras y periféricos. Su extensión está
limitada físicamente a un edificio o a un entorno de
200 metros, con repetidores podría llegar a la
distancia de un campo de 1 kilómetro. Su
aplicación más extendida es la interconexión de
computadoras personales y estaciones de trabajo
en oficinas, fábricas, etc.

11. RED DE ÁREA DE CAMPUS (CAN)
Una red de área de campus (CAN) es una red de
computadoras que conecta redes de área local a
través de un área geográfica limitada, como un
campus universitario, o una base militar. Puede ser
considerado como una red de área metropolitana
que se aplica específicamente a un ambiente
universitario. Por lo tanto, una red de área de
campus es más grande que una red de área local,
pero más pequeña que una red de área amplia.

13. RED DE ÁREA METROPOLITANA (MAN)
Una red de área metropolitana (metropolitan area network o
MAN, en inglés) es una red de alta velocidad (banda
ancha) que da cobertura en un área geográfica extensa,
proporciona capacidad de integración de múltiples servicios
mediante la transmisión de datos, voz y vídeo, sobre
medios de transmisión tales como fibra óptica y par
trenzado (MAN BUCLE), la tecnología de pares de cobre se
posiciona como la red mas grande del mundo una
excelente alternativa para la creación de redes
metropolitanas, por su baja latencia (entre 1 y 50ms), gran
estabilidad y la carencia de interferencias radioeléctricas,
las redes MAN BUCLE, ofrecen velocidades de 10Mbps,
20Mbps, 45Mbps, 75Mbps, sobre pares de cobre y
100Mbps, 1Gbps y 10Gbps mediante Fibra Óptica.

15. RED DE ÁREA AMPLIA (WAN)
Las Redes de área amplia (WAN) son redes
informáticas que se extienden sobre un área
geográfica extensa. Contiene una colección de
máquinas dedicadas a ejecutar los programas de
usuarios (hosts). Estos están conectados por la red
que lleva los mensajes de un host a otro. Estas
LAN de host acceden a la subred de la WAN por un
en caminador. Suelen ser por tanto redes punto a
punto.

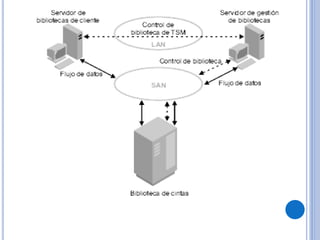

17. RED DE ÁREA DE ALMACENAMIENTO (SAN)
Una red de área de almacenamiento, en inglés
SAN (storage area network), es una red concebida
para conectar servidores, matrices (arrays) de
discos y librerías de soporte. Principalmente, está
basada en tecnología fibre channel y más
recientemente en iSCSI. Su función es la de
conectar de manera rápida, segura y fiable los
distintos elementos que la conforman.

19. TOPOLOGÍA
DE REDES

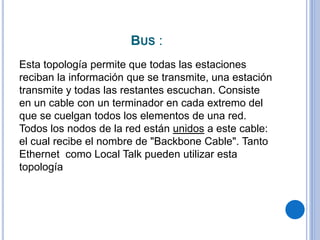

20. BUS :
Esta topología permite que todas las estaciones
reciban la información que se transmite, una estación
transmite y todas las restantes escuchan. Consiste
en un cable con un terminador en cada extremo del
que se cuelgan todos los elementos de una red.
Todos los nodos de la red están unidos a este cable:
el cual recibe el nombre de "Backbone Cable". Tanto
Ethernet como Local Talk pueden utilizar esta
topología

22. ANILLO:
Las estaciones están unidas unas con otras formando
un círculo por medio de un cable común. El último
nodo de la cadena se conecta al primero cerrando el
anillo. Las señales circulan en un solo sentido
alrededor del círculo, regenerándose en cada nodo.
Con esta metodología, cada nodo examina la
información que es enviada a través del anillo. Si la
información no está dirigida al nodo que la examina, la
pasa al siguiente en el anillo. La desventaja del anillo
es que si se rompe una conexión, se cae la red
completa.

24. ESTRELLA:
Los datos en estas redes fluyen del emisor hasta el
concentrador, este realiza todas las funciones de la
red, además actúa como amplificador de los datos.
La red se une en un único punto, normalmente con
un panel de control centralizado, como un
concentrador de cableado. Los bloques de
información son dirigidos a través del panel de
control central hacia sus destinos. Este esquema
tiene una ventaja al tener un panel de control que
monitorea el tráfico y evita las colisiones y una
conexión interrumpida no afecta al resto de la red.

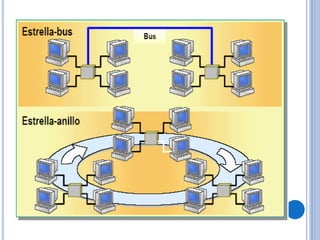

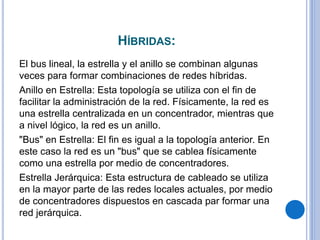

26. HÍBRIDAS:
El bus lineal, la estrella y el anillo se combinan algunas
veces para formar combinaciones de redes híbridas.
Anillo en Estrella: Esta topología se utiliza con el fin de
facilitar la administración de la red. Físicamente, la red es
una estrella centralizada en un concentrador, mientras que
a nivel lógico, la red es un anillo.
"Bus" en Estrella: El fin es igual a la topología anterior. En
este caso la red es un "bus" que se cablea físicamente
como una estrella por medio de concentradores.
Estrella Jerárquica: Esta estructura de cableado se utiliza
en la mayor parte de las redes locales actuales, por medio
de concentradores dispuestos en cascada par formar una
red jerárquica.

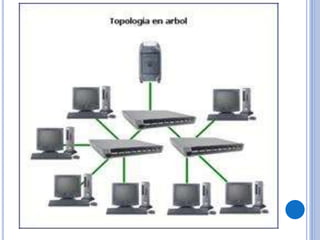

28. ÁRBOL:
Esta estructura se utiliza en aplicaciones de
televisión por cable, sobre la cual podrían
basarse las futuras estructuras de redes que
alcancen los hogares. También se ha
utilizado en aplicaciones de redes locales
analógicas de banda ancha.

30. TRAMA:
Esta estructura de red es típica de las WAN,
pero también se puede utilizar en algunas
aplicaciones de redes locales (LAN). Las
estaciones de trabajo están conectadas cada
una con todas las demás.

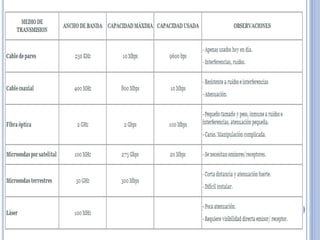

32. MEDIOS DE
TRANSMISIÓN

33. Por medio de transmisión, la aceptación amplia de la
palabra, se entiende el material físico cuyas propiedades
de tipo electrónico, mecánico, óptico, o de cualquier otro
tipo se emplea para facilitar el transporte de información
entre terminales distante geográficamente.
El medio de transmisión consiste en el elemento q
conecta físicamente las estaciones de trabajo al servidor
y los recursos de la red. Entre los diferentes medios
utilizados en las LAN se puede mencionar: el cable de
par trenzado, el cable coaxial, la fibra óptica y el espectro
electromagnético (en transmisiones inalámbricas).

34. TIPOS DE TRANSMISIÓN

35. Actualmente, la gran mayoría de las redes están
conectadas por algún tipo de cableado, que actúa como
medio de transmisión por donde pasan las señales entre
los equipos. Hay disponibles una gran cantidad de tipos
de cables para cubrir las necesidades y tamaños de las
diferentes redes, desde las más pequeñas a las más
grandes.
Existe una gran cantidad de tipos de cables. Algunos
fabricantes de cables publican unos catálogos con más
de 2.000 tipos diferentes que se pueden agrupar en tres
grupos principales que conectan la mayoría de las
redes:
• Cable coaxial.
• Cable de par trenzado (apantallado y no apantallado).
• Cable de fibra óptica

36. MEDIOS GUIADOS:
Se conoce como medios guiados a aquellos que
utilizan unos componentes físicos y sólidos para la
transmisión de datos. También conocidos como
medios de transmisión por cable.
Cable de pares / Par Trenzado:
Consiste en hilos de cobre aislados por una cubierta
plástica y torzonada entre sí. Debido a que puede
haber acoples entre pares, estos se trenza con pasos
diferentes. La utilización del trenzado tiende a
disminuir la interferencia electromagnética.

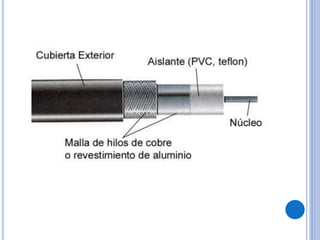

37. CABLE COAXIAL:
 Consiste en un cable conductor interno (cilíndrico) separado
de otro cable conductor externo por anillos aislantes o por un
aislante macizo. Todo esto se recubre por otra capa aislante
que es la funda del cable.
 Este cable, aunque es más caro que el par trenzado, se
puede utilizar a más larga distancia, con velocidades de
transmisión superiores, menos interferencias y permite
conectar más estaciones. Se suele utilizar para televisión,
telefonía a larga distancia, redes de área local, conexión de
periféricos a corta distancia, etc...Se utiliza para transmitir
señales analógicas o digitales. Sus inconvenientes principales
son: atenuación, ruido térmico, ruido de intermodulación.
 Para señales analógicas se necesita un amplificador cada
pocos kilómetros y para señales digitales un repetidor cada
kilómetro.

39. PARES TRENZADOS
Este consiste en dos alambres de cobre aislados, en
general de 1mm de espesor. Los alambres se entrelazan
en forma helicoidal, como en una molécula de DNA. La
forma trenzada del cable se utiliza para reducir la
interferencia eléctrica con respecto a los pares cercanos
que se encuentran a su alrededor. Los pares trenzados
se pueden utilizar tanto para transmisión analógica como
digital, y su ancho de banda depende del calibre del
alambre y de la distancia que recorre; en muchos casos
pueden obtenerse transmisiones de varios megabits, en
distancias de pocos kilómetros. Debido a su adecuado
comportamiento y bajo costo, los pares trenzados se
utilizan ampliamente y es probable que se presencia
permanezca por muchos años.

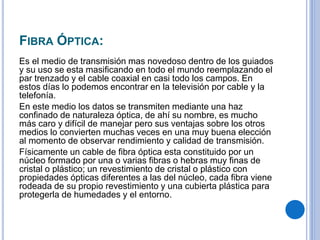

40. FIBRA ÓPTICA:
Es el medio de transmisión mas novedoso dentro de los guiados
y su uso se esta masificando en todo el mundo reemplazando el
par trenzado y el cable coaxial en casi todo los campos. En
estos días lo podemos encontrar en la televisión por cable y la
telefonía.
En este medio los datos se transmiten mediante una haz
confinado de naturaleza óptica, de ahí su nombre, es mucho
más caro y difícil de manejar pero sus ventajas sobre los otros
medios lo convierten muchas veces en una muy buena elección
al momento de observar rendimiento y calidad de transmisión.
Físicamente un cable de fibra óptica esta constituido por un
núcleo formado por una o varias fibras o hebras muy finas de
cristal o plástico; un revestimiento de cristal o plástico con
propiedades ópticas diferentes a las del núcleo, cada fibra viene
rodeada de su propio revestimiento y una cubierta plástica para
protegerla de humedades y el entorno.

42. MEDIOS NO GUIADOS:
Los medios no guiados o sin cable han tenido gran
acogida al ser un buen medio de cubrir grandes
distancias y hacia cualquier dirección, su mayor logro
se dio desde la conquista espacial a través de los
satélites y su tecnología no para de cambiar. De
manera general podemos definir las siguientes
características de este tipo de medios: a transmisión
y recepción se realiza por medio de antenas, las
cuales deben estar alineadas cuando la transmisión
es direccional, o si es omnidireccional la señal se
propaga en todas las direcciones.

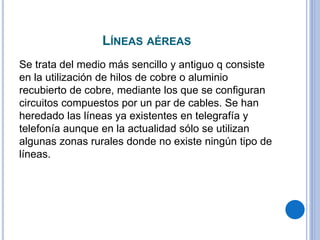

43. LÍNEAS AÉREAS
Se trata del medio más sencillo y antiguo q consiste
en la utilización de hilos de cobre o aluminio
recubierto de cobre, mediante los que se configuran
circuitos compuestos por un par de cables. Se han
heredado las líneas ya existentes en telegrafía y
telefonía aunque en la actualidad sólo se utilizan
algunas zonas rurales donde no existe ningún tipo de
líneas.

44. MICROONDAS
en un sistema de microondas se usa el espacio
aéreo como medio físico de transmisión. La
información se transmite en forma digital a través de
ondas de radio de muy corta longitud (unos pocos
centímetros). Pueden direccionarse múltiples canales
a múltiples estaciones dentro de un enlace dado, o
pueden establecer enlaces punto a punto. Las
estaciones consisten en una antena tipo plato y de
circuitos que interconectan la antena con la terminal
del usuario.
