Este documento describe los diferentes tipos de redes, incluyendo las redes de área local (LAN), redes de área metropolitana (MAN) y redes de amplia cobertura (WAN). También discute las diferentes topologías de red como estrella, bus y anillo. Además, explica los diferentes tipos de cableado utilizados en las redes, como par trenzado, coaxial y fibra óptica.

1. REDES
Redes

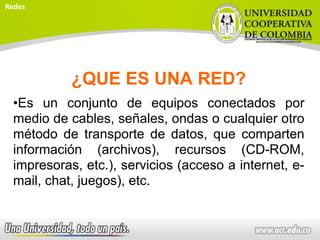

2. ¿QUE ES UNA RED?
•Es un conjunto de equipos conectados por
medio de cables, señales, ondas o cualquier otro
método de transporte de datos, que comparten
información (archivos), recursos (CD-ROM,
impresoras, etc.), servicios (acceso a internet, e-
mail, chat, juegos), etc.
Redes

3. CLASIFICACION DE REDES
LAN (Local Area Network): Redes de Área Local
MAN (Metropolitan Area Network): Redes de Área
Metropolitana
WAN (Wide Area Network): Redes de Amplia Cobertura
Redes

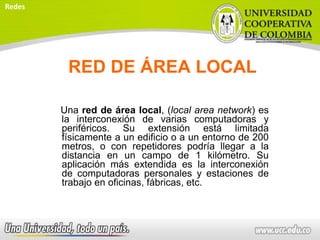

4. RED DE ÁREA LOCAL
Una red de área local, (local area network) es
la interconexión de varias computadoras y
periféricos. Su extensión está limitada
físicamente a un edificio o a un entorno de 200
metros, o con repetidores podría llegar a la
distancia en un campo de 1 kilómetro. Su
aplicación más extendida es la interconexión
de computadoras personales y estaciones de
trabajo en oficinas, fábricas, etc.
Redes

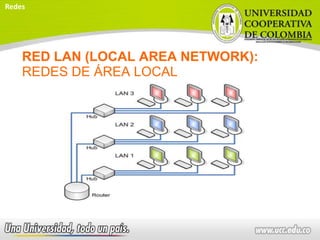

5. RED LAN (LOCAL AREA NETWORK):
REDES DE ÁREA LOCAL
Redes

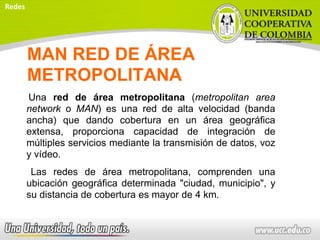

6. MAN RED DE ÁREA
METROPOLITANA
Una red de área metropolitana (metropolitan area
network o MAN) es una red de alta velocidad (banda
ancha) que dando cobertura en un área geográfica
extensa, proporciona capacidad de integración de
múltiples servicios mediante la transmisión de datos, voz
y vídeo.
Las redes de área metropolitana, comprenden una
ubicación geográfica determinada "ciudad, municipio", y
su distancia de cobertura es mayor de 4 km.
Redes

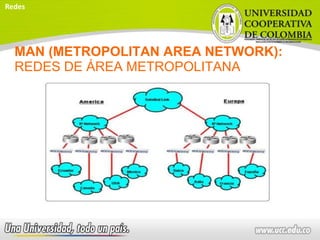

7. MAN (METROPOLITAN AREA NETWORK):
REDES DE ÁREA METROPOLITANA
Redes

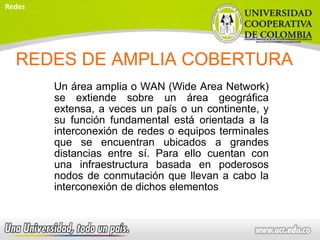

8. REDES DE AMPLIA COBERTURA
Un área amplia o WAN (Wide Area Network)
se extiende sobre un área geográfica
extensa, a veces un país o un continente, y
su función fundamental está orientada a la
interconexión de redes o equipos terminales
que se encuentran ubicados a grandes
distancias entre sí. Para ello cuentan con
una infraestructura basada en poderosos
nodos de conmutación que llevan a cabo la
interconexión de dichos elementos
Redes

9. WAN (WIDE AREA NETWORK):
REDES DE AMPLIA COBERTURA
Redes

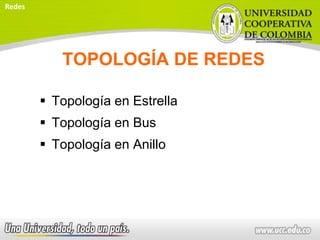

10. TOPOLOGÍA DE REDES
 Topología en Estrella
 Topología en Bus
 Topología en Anillo
Redes

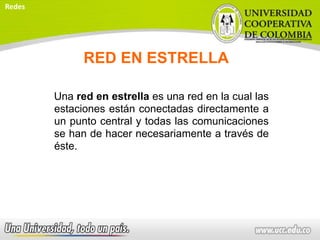

11. RED EN ESTRELLA
Una red en estrella es una red en la cual las
estaciones están conectadas directamente a
un punto central y todas las comunicaciones
se han de hacer necesariamente a través de
éste.
Redes

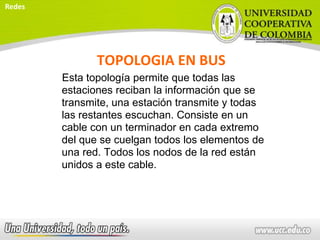

12. TOPOLOGIA EN BUS
Esta topología permite que todas las
estaciones reciban la información que se
transmite, una estación transmite y todas
las restantes escuchan. Consiste en un
cable con un terminador en cada extremo
del que se cuelgan todos los elementos de
una red. Todos los nodos de la red están
unidos a este cable.
Redes

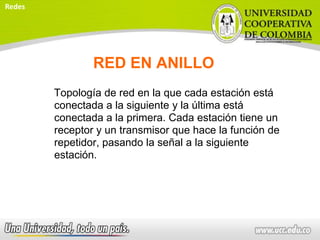

13. RED EN ANILLO
Topología de red en la que cada estación está
conectada a la siguiente y la última está
conectada a la primera. Cada estación tiene un
receptor y un transmisor que hace la función de
repetidor, pasando la señal a la siguiente
estación.
Redes

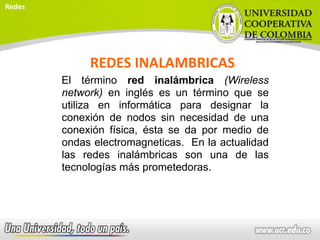

15. REDES INALAMBRICAS
El término red inalámbrica (Wireless
network) en inglés es un término que se
utiliza en informática para designar la
conexión de nodos sin necesidad de una
conexión física, ésta se da por medio de
ondas electromagneticas. En la actualidad
las redes inalámbricas son una de las
tecnologías más prometedoras.
Redes

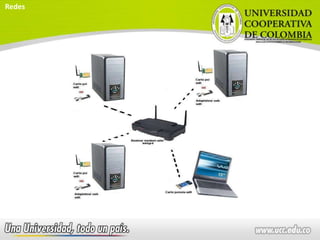

16. Redes

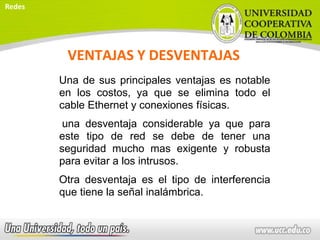

17. VENTAJAS Y DESVENTAJAS
Una de sus principales ventajas es notable
en los costos, ya que se elimina todo el
cable Ethernet y conexiones físicas.
una desventaja considerable ya que para
este tipo de red se debe de tener una
seguridad mucho mas exigente y robusta
para evitar a los intrusos.
Otra desventaja es el tipo de interferencia
que tiene la señal inalámbrica.
Redes

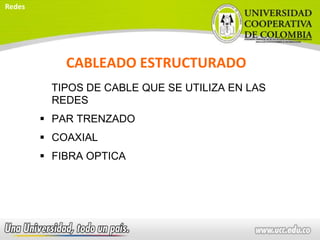

18. CABLEADO ESTRUCTURADO
TIPOS DE CABLE QUE SE UTILIZA EN LAS
REDES
 PAR TRENZADO
 COAXIAL
 FIBRA OPTICA
Redes

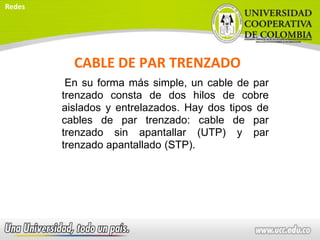

19. CABLE DE PAR TRENZADO
En su forma más simple, un cable de par
trenzado consta de dos hilos de cobre
aislados y entrelazados. Hay dos tipos de
cables de par trenzado: cable de par
trenzado sin apantallar (UTP) y par
trenzado apantallado (STP).
Redes

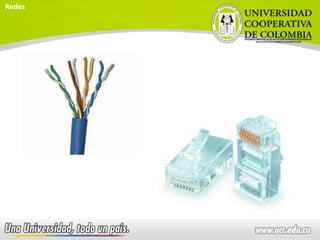

20. Cables de par trenzado
Redes

21. CATEGORIAS
Categoría 1. Hace referencia al cable telefónico UTP tradicional que
resulta adecuado para transmitir voz, pero no datos. La mayoría de
los cables telefónicos instalados antes de 1983 eran cables de
Categoría 1.
Categoría 2. Esta categoría certifica el cable UTP para transmisión de
datos de hasta 4 megabits por segundo (mbps), Este cable consta
de cuatro pares trenzados de hilo de cobre.
Categoría 3. Esta categoría certifica el cable UTP para transmisión de
datos de hasta 16 mbps. Este cable consta de cuatro pares
trenzados de hilo de cobre con tres entrelazados por pie.
Categoría 4. Esta categoría certifica el cable UTP para transmisión de
datos de hasta 20 mbps. Este cable consta de cuatro pares
trenzados de hilo de cobre.
Redes

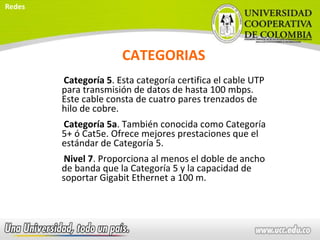

22. CATEGORIAS
Categoría 5. Esta categoría certifica el cable UTP
para transmisión de datos de hasta 100 mbps.
Este cable consta de cuatro pares trenzados de
hilo de cobre.
Categoría 5a. También conocida como Categoría
5+ ó Cat5e. Ofrece mejores prestaciones que el
estándar de Categoría 5.
Nivel 7. Proporciona al menos el doble de ancho
de banda que la Categoría 5 y la capacidad de
soportar Gigabit Ethernet a 100 m.
Redes

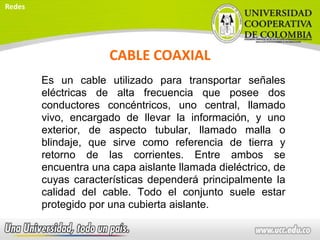

23. CABLE COAXIAL
Es un cable utilizado para transportar señales
eléctricas de alta frecuencia que posee dos
conductores concéntricos, uno central, llamado
vivo, encargado de llevar la información, y uno
exterior, de aspecto tubular, llamado malla o
blindaje, que sirve como referencia de tierra y
retorno de las corrientes. Entre ambos se
encuentra una capa aislante llamada dieléctrico, de
cuyas características dependerá principalmente la
calidad del cable. Todo el conjunto suele estar
protegido por una cubierta aislante.
Redes

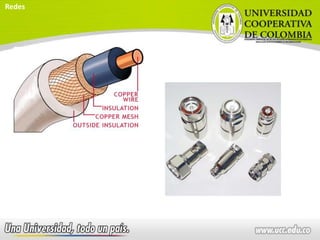

24. Cable coaxial
Redes

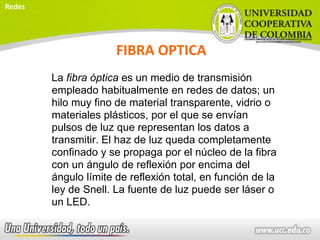

25. FIBRA OPTICA
La fibra óptica es un medio de transmisión
empleado habitualmente en redes de datos; un
hilo muy fino de material transparente, vidrio o
materiales plásticos, por el que se envían
pulsos de luz que representan los datos a
transmitir. El haz de luz queda completamente
confinado y se propaga por el núcleo de la fibra
con un ángulo de reflexión por encima del
ángulo límite de reflexión total, en función de la
ley de Snell. La fuente de luz puede ser láser o
un LED.
Redes

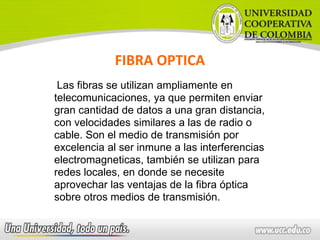

26. FIBRA OPTICA
Las fibras se utilizan ampliamente en
telecomunicaciones, ya que permiten enviar
gran cantidad de datos a una gran distancia,
con velocidades similares a las de radio o
cable. Son el medio de transmisión por
excelencia al ser inmune a las interferencias
electromagneticas, también se utilizan para
redes locales, en donde se necesite
aprovechar las ventajas de la fibra óptica
sobre otros medios de transmisión.

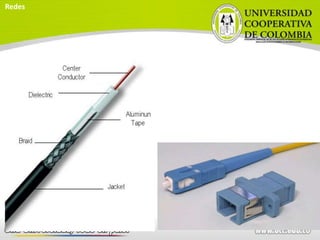

27. Cable de fibra óptica
Redes

28. GRACIAS
