Construcción de la Central Hidroeléctrica Manuel Piar
Tocoma:
Ejemplo de la capacidad del venezolano
A nte la presencia de los trabajadores
y trabajadoras de la Central Hidro-
eléctrica Manuel Piar, el Goberna-
dor del estado Bolívar, Francisco Rangel
de nuestra patria, autorizo
la apertura de las com-
puertas del aliviadero, fase
estratégica fundamental
Gómez y demás autoridades nacionales para cerrar todo el sistema
y regionales; el Ministro del Poder Popu- de agua de esta obra portentosa de in- “Son obras como éstas las que respaldan el
lar para la Energía Eléctrica, Alí Rodríguez geniería, ejemplo de las capacidades del Sistema Eléctrico Nacional”, indicó el máxi-
Araque, dio la orden para que abrieran hombre, y particularmente de los vene- mo representante del sector eléctrico.
la compuerta, que permitió al río Caroní zolanos: pueden proceder a la apertura”,
desviar su caudal por los ductos de fondo, con estas palabras Rodríguez Araque ini- El Ministro Rodríguez Araque destacó
creando las condiciones para terminar el ció el segundo desvío del río Caroní en la presencia de los trabajadores y tra-
margen derecho de la represa de Tocoma Tocoma, estado Bolívar. bajadoras, y señaló que mientras exista
con la técnica del “cerrado doble”. esa fuerza laboral comprometida con el
La turbulencia de las aguas evidenciaba el país, no habría colapso eléctrico, por-
“En nombre del pueblo venezolano, en éxito de la maniobra, quedando disueltas que se encontraban ahí: “dispuestos a
nombre de todos los trabajadores, de los las campañas de desesperanza que anun- levantar el Sistema Eléctrico Nacional y
hombres y mujeres de buena voluntad ciaban un colapso eléctrico en Venezuela. mantenerlo”, concluyó.

2. RED ELÉCTRICA l Edición Especial Tocoma 2
En Guayana se Obra de Prioridad
construye esperanza
Con el segundo desvío y cierre del río Ca-
Nacional
La Central Hidroeléctrica Manuel Piar
roní, la Central Hidroeléctrica Manuel Piar fue declarada “Proyecto de Prioridad
en Tocoma, es una realidad que se está Nacional” por el Gobierno Bolivariano,
Las mujeres trabajadoras que por cuanto permitirá lograr una mayor
concretando con el esfuerzo de aproxi- laboran en Tocoma cumplen
madamente 10.000 mil trabajadores, de eficiencia, seguridad y calidad en el su-
funciones como:
los cuales 1.100 son mujeres, laborando ministro de energía eléctrica, contribu-
• Soldadoras yendo así con el desarrollo estratégico de
para garantizarle a Venezuela la energía • Cabilleras la nación y garantizando la prestación de
que requiere. • Señaleras un servicio con equidad y justicia social.
• Carpinteras
La dimensión de la obra de ingeniería • Topógrafas
que se está llevando a cabo en Toco- • Ingenieras
ma, sólo es comprensible cuando se
observa la fuerza y la majestuosidad
del río Caroní. Cada represa que se ha I, II y III), y la Central Hidroeléctrica Fran-
construido en su cauce ha sido un lo- cisco de Miranda (Caruachi).
gro: La Central Hidroeléctrica Simón
Bolívar en Guri; el Complejo Hidroeléc- Hoy le toca ser protagonista a la Central
trico Antonio José de Sucre (Macagua Hidroeléctrica Manuel Piar.
Este cuarto y último proyecto del Progra-
ma de Aprovechamiento del Bajo Caroní,
está ubicado a 16 kilómetros aguas abajo
de la Central Hidroeléctrica Simón Bolí-
var, antes de la desembocadura del río
Claro en el Caroní.
Después de más de dos décadas de estu-
dios y medición del caudal por secciones,
se inició el trabajo con el primer desvío
en 2002 para optimizar las condiciones
de construcción en el sitio. Los trabajos
preliminares incluyeron la exploración
geológica y sus trabajos asociados, así
como la carretera de acceso al sitio, ata-
guías (diques para desviación del río), ex-
cavaciones e infraestructura de servicios
provisionales.
Los contratos para iniciar la obra civil se
firmaron en 2007.

3. RED ELÉCTRICA l Edición Especial Tocoma 3

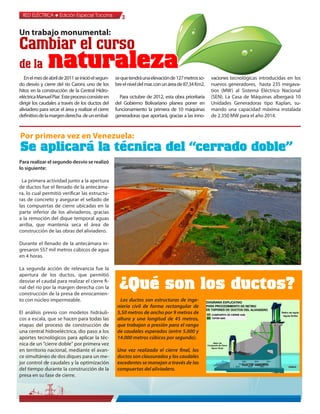

Un trabajo monumental:
Cambiar el curso
de la naturaleza
En el mes de abril de 2011 se inició el segun- se que tendrá una elevación de 127 metros so- vaciones tecnológicas introducidas en los
do desvío y cierre del río Caroní, uno de los bre el nivel del mar, con un área de 87,34 Km2. nuevos generadores, hasta 235 megava-
hitos en la construcción de la Central Hidro- tios (MW) al Sistema Eléctrico Nacional
eléctrica Manuel Piar. Este proceso consiste en Para octubre de 2012, esta obra prioritaria (SEN). La Casa de Máquinas albergará 10
dirigir los caudales a través de los ductos del del Gobierno Bolivariano planea poner en Unidades Generadoras tipo Kaplan, su-
aliviadero para secar el área y realizar el cierre funcionamiento la primera de 10 máquinas mando una capacidad máxima instalada
definitivo de la margen derecha de un embal- generadoras que aportará, gracias a las inno- de 2.350 MW para el año 2014.
Por primera vez en Venezuela:
Se aplicará la técnica del “cerrado doble”
Para realizar el segundo desvío se realizó
lo siguiente:
La primera actividad junto a la apertura
de ductos fue el llenado de la antecáma-
ra, lo cual permitió verificar las estructu-
ras de concreto y asegurar el sellado de
las compuertas de cierre ubicadas en la
parte inferior de los aliviaderos, gracias
a la remoción del dique temporal aguas
arriba, que mantenía seca el área de
construcción de las obras del aliviadero.
Durante el llenado de la antecámara in-
gresaron 557 mil metros cúbicos de agua
en 4 horas.
La segunda acción de relevancia fue la
apertura de los ductos, que permitió
desviar el caudal para realizar el cierre fi-
nal del río por la margen derecha con la
construcción de la presa de enrocamien-
¿Qué son los ductos?
to con núcleo impermeable. Los ductos son estructuras de inge-
niería civil de forma rectangular de
El análisis previo con modelos hidráuli- 5,50 metros de ancho por 9 metros de
cos a escala, que se hacen para todas las altura y una longitud de 45 metros,
etapas del proceso de construcción de que trabajan a presión para el rango
una central hidroeléctrica, dio paso a los de caudales esperados (entre 5.000 y
aportes tecnológicos para aplicar la téc- 14.000 metros cúbicos por segundo).
nica de un “cierre doble” por primera vez
en territorio nacional, mediante el avan- Una vez realizado el cierre final, los
ce simultáneo de dos diques para un me- ductos son clausurados y los caudales
jor control de caudales y la optimización excedentes se manejan a través de las
del tiempo durante la construcción de la compuertas del aliviadero.
presa en su fase de cierre.

4. RED ELÉCTRICA l Edición Especial Tocoma 4
Manuel Piar
en Cifras
9 Presa de enrocamiento más larga del
mundo con 4 kilómetros de longitud
9 Más de 400 mil toneladas de cemento
9 Más de 98 mil toneladas de
acero de refuerzo
9 Más de 18 millones de metros
cúbicos de excavación
9 Más de un millón de metros cúbicos
de concreto, que permitiría construir
una caminería de 2 metros de ancho
por 10 cm de espesor que recorra
todo el perímetro del país
9 Turbinas tipo Kaplan más grandes
del mundo, con una potencia de
216 MW cada una, el equivalente a
21.600.000 bombillos ahorradores o
la energía para 108.000 viviendas
Una inversión para el futuro 9 Más de 20 millones de metros
cúbicos de relleno, equivalentes
a 747 camiones roqueros con un
La Central Hidroeléctrica Manuel Piar en financiados por el Banco Interamericano volumen de acarreo de 27m3
Tocoma producirá lo equivalente a 14 % de Desarrollo (BID), 1.588 MM $ por la 9 16 programas socio-ambientales
de la actual demanda eléctrica nacional. Corporación Andina de Fomento (CAF), 9 26 especies de plantas forestales, frutales
La inversión total en esta obra es de 19 MM $ del Fondo Chino-Venezolano y y ornamentales se propagarán en unas
28.380 MM $. De los cuales 1.550 MM $ son 998 MM $ son recursos propios. 800 hectáreas a ser reforestadas
9 30 familias beneficiadas con el Plan de
Compensación y Reasentamiento de Tocoma
Energía con Conciencia Ambiental 9 6,5% de personal discapacitado
9 0% de accidentabilidad
El equipo multidisciplinario que
labora en Tocoma adelanta un
Programa de Manejo y Rescate de Directorio del Ministerio del Poder
Fauna. Para ello realiza un inventario Popular para la Energía Eléctrica
de la fauna silvestre en las áreas a
ser inundadas y poner en acción Alí Rodríguez Araque
Ministro del Poder Popular para la Energía Eléctrica
programas para su rescate, monitoreo Vivian Alvarado
y manejo. A esto se agregan programas Directora General de la Secretaría del Despacho
de Saneamiento y Recuperación de María Gabriela Urbaneja
Viceministra de Desarrollo Eléctrico
Áreas Degradadas, Propuesta y Gestión Rodolfo Navarro
de Áreas de Conservación y planes de tareas ininterrumpidas son una muestra Viceministro de Seguimiento y Control del Servicio Eléctrico
Supervisión Ambiental, entre otros, a de la firme responsabilidad de los
Nelly Trujillo
fin de minimizar al máximo el impacto trabajadores y trabajadoras del sector Dirección General de la Oficina de Comunicación y Relaciones
ambiental que genera una obra de esta eléctrico nacional, cuyo compromiso Institucionales
magnitud. hace posible la materialización de la Equipo periodístico: Nataly Castillo Hermoso, Efraín Aguilera,
María Otaiza, Roberto Gago, Arnaldo Tavío, Celenia Sánchez
Por otra parte, más de 9 años de Central Hidroeléctrica Manuel Piar. y Ana Maneiro
Equipo de diseño: Daniel Zapata y Juan José Ospedales
Fotografías: Carlos Rivodó
