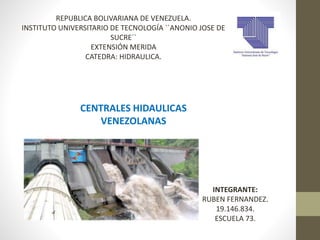

1. REPUBLICA BOLIVARIANA DE VENEZUELA.
INSTITUTO UNIVERSITARIO DE TECNOLOGÍA ``ANONIO JOSE DE
SUCRE``
EXTENSIÓN MERIDA
CATEDRA: HIDRAULICA.
CENTRALES HIDAULICAS
VENEZOLANAS
INTEGRANTE:
RUBEN FERNANDEZ.
19.146.834.
ESCUELA 73.

2. CENTRAL HIDROELÉCTRICA
En una central hidroeléctrica se utiliza energía hidráulica
para la generación de energía eléctrica. Son el resultado
actual de la evolución de los antiguos molinos que
aprovechaban la corriente de los ríos para mover una rueda.
En general, estas centrales aprovechan la energía potencial
gravitatoria que posee la masa de agua de un cauce natural
en virtud de un desnivel, también conocido como «salto
geodésico». En su caída entre dos niveles del cauce, se hace
pasar el agua por una turbina hidráulica que transmite
energía a un generador donde se transforma en energía
eléctrica.

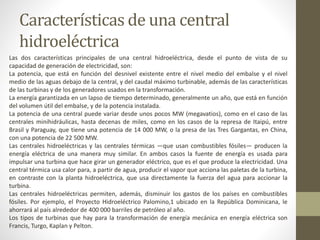

3. Características de una central
hidroeléctrica
Las dos características principales de una central hidroeléctrica, desde el punto de vista de su
capacidad de generación de electricidad, son:
La potencia, que está en función del desnivel existente entre el nivel medio del embalse y el nivel
medio de las aguas debajo de la central, y del caudal máximo turbinable, además de las características
de las turbinas y de los generadores usados en la transformación.
La energía garantizada en un lapso de tiempo determinado, generalmente un año, que está en función
del volumen útil del embalse, y de la potencia instalada.
La potencia de una central puede variar desde unos pocos MW (megavatios), como en el caso de las
centrales minihidráulicas, hasta decenas de miles, como en los casos de la represa de Itaipú, entre
Brasil y Paraguay, que tiene una potencia de 14 000 MW, o la presa de las Tres Gargantas, en China,
con una potencia de 22 500 MW.
Las centrales hidroeléctricas y las centrales térmicas —que usan combustibles fósiles— producen la
energía eléctrica de una manera muy similar. En ambos casos la fuente de energía es usada para
impulsar una turbina que hace girar un generador eléctrico, que es el que produce la electricidad. Una
central térmica usa calor para, a partir de agua, producir el vapor que acciona las paletas de la turbina,
en contraste con la planta hidroeléctrica, que usa directamente la fuerza del agua para accionar la
turbina.
Las centrales hidroeléctricas permiten, además, disminuir los gastos de los países en combustibles
fósiles. Por ejemplo, el Proyecto Hidroeléctrico Palomino,1 ubicado en la República Dominicana, le
ahorrará al país alrededor de 400 000 barriles de petróleo al año.
Los tipos de turbinas que hay para la transformación de energía mecánica en energía eléctrica son
Francis, Turgo, Kaplan y Pelton.

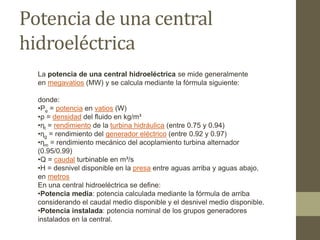

4. Potencia de una central
hidroeléctrica
La potencia de una central hidroeléctrica se mide generalmente
en megavatios (MW) y se calcula mediante la fórmula siguiente:
donde:
•Pe = potencia en vatios (W)
•ρ = densidad del fluido en kg/m³
•ηt = rendimiento de la turbina hidráulica (entre 0.75 y 0.94)
•ηg = rendimiento del generador eléctrico (entre 0.92 y 0.97)
•ηm = rendimiento mecánico del acoplamiento turbina alternador
(0.95/0.99)
•Q = caudal turbinable en m³/s
•H = desnivel disponible en la presa entre aguas arriba y aguas abajo,
en metros
En una central hidroeléctrica se define:
•Potencia media: potencia calculada mediante la fórmula de arriba
considerando el caudal medio disponible y el desnivel medio disponible.
•Potencia instalada: potencia nominal de los grupos generadores
instalados en la central.

5. Funcionamiento:
El tipo de funcionamiento de una central hidroeléctrica puede variar a lo largo de
su vida útil. Las centrales pueden operar en régimen de:
• Generación de energía de base;
• generación de energía en períodos de punta. Estas a su vez se pueden dividir
en:
 centrales tradicionales;
 centrales reversibles o de bombeo.
La demanda de energía eléctrica de una ciudad, región, o país, tiene una variación
a lo largo del día. Esta variación es función de muchos factores, entre los que se
destacan:
 tipos de industrias existentes en la zona y turnos que estas realizan en su
producción;
 tipo de cocina doméstica que se utiliza más frecuentemente;
 tipo de calentador de agua que se permite utilizar;
la estación del año;
 la hora del día en que se considera la demanda.
La generación de energía eléctrica debe seguir la curva de demanda; así, a medida
que aumenta la potencia demandada deberá incrementarse el caudal turbinado, o
iniciar la generación con unidades adicionales en la misma central, e incluso
iniciando la generación en centrales reservadas para estos períodos.

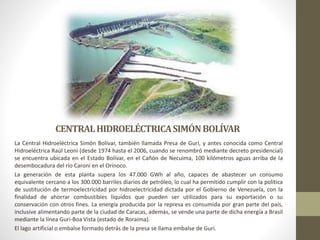

6. CENTRALHIDROELÉCTRICASIMÓNBOLÍVAR
La Central Hidroeléctrica Simón Bolívar, también llamada Presa de Guri, y antes conocida como Central
Hidroeléctrica Raúl Leoni (desde 1974 hasta el 2006, cuando se renombró mediante decreto presidencial)
se encuentra ubicada en el Estado Bolívar, en el Cañón de Necuima, 100 kilómetros aguas arriba de la
desembocadura del río Caroní en el Orinoco.
La generación de esta planta supera los 47.000 GWh al año, capaces de abastecer un consumo
equivalente cercano a los 300.000 barriles diarios de petróleo, lo cual ha permitido cumplir con la política
de sustitución de termoelectricidad por hidroelectricidad dictada por el Gobierno de Venezuela, con la
finalidad de ahorrar combustibles líquidos que pueden ser utilizados para su exportación o su
conservación con otros fines. La energía producida por la represa es consumida por gran parte del país,
inclusive alimentando parte de la ciudad de Caracas, además, se vende una parte de dicha energía a Brasil
mediante la línea Guri-Boa Vista (estado de Roraima).
El lago artificial o embalse formado detrás de la presa se llama embalse de Guri.

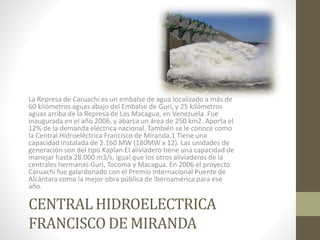

7. CENTRAL HIDROELECTRICA
FRANCISCO DE MIRANDA
La Represa de Caruachi es un embalse de agua localizado a más de
60 kilómetros aguas abajo del Embalse de Guri, y 25 kilómetros
aguas arriba de la Represa de Las Macagua, en Venezuela. Fue
inaugurada en el año 2006, y abarca un área de 250 km2. Aporta el
12% de la demanda eléctrica nacional. También se le conoce como
la Central Hidroeléctrica Francisco de Miranda.1 Tiene una
capacidad instalada de 2.160 MW (180MW x 12). Las unidades de
generación son del tipo Kaplan.El aliviadero tiene una capacidad de
manejar hasta 28.000 m3/s, igual que los otros aliviaderos de la
centrales hermanas Guri, Tocoma y Macagua. En 2006 el proyecto
Caruachi fue galardonado con el Premio Internacional Puente de
Alcántara como la mejor obra pública de Iberoamérica para ese
año.

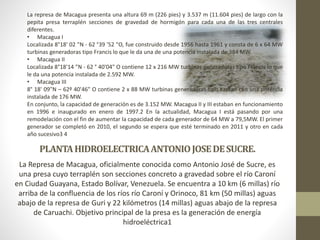

8. PLANTAHIDROELECTRICAANTONIOJOSEDESUCRE.
La Represa de Macagua, oficialmente conocida como Antonio José de Sucre, es
una presa cuyo terraplén son secciones concreto a gravedad sobre el río Caroní
en Ciudad Guayana, Estado Bolívar, Venezuela. Se encuentra a 10 km (6 millas) río
arriba de la confluencia de los ríos río Caroní y Orinoco, 81 km (50 millas) aguas
abajo de la represa de Guri y 22 kilómetros (14 millas) aguas abajo de la represa
de Caruachi. Objetivo principal de la presa es la generación de energía
hidroeléctrica1
La represa de Macagua presenta una altura 69 m (226 pies) y 3.537 m (11.604 pies) de largo con la
pepita presa terraplén secciones de gravedad de hormigón para cada una de las tres centrales
diferentes.
• Macagua I
Localizada 8°18' 02 "N - 62 °39 '52 "O, fue construido desde 1956 hasta 1961 y consta de 6 x 64 MW
turbinas generadoras tipo Francis lo que le da una de una potencia instalada de 384 MW.
• Macagua II
Localizada 8°18'14 "N - 62 ° 40'04" O contiene 12 x 216 MW turbinas generadoras tipo Francis lo que
le da una potencia instalada de 2.592 MW.
• Macagua III
8° 18' 09"N – 62º 40'46" O contiene 2 x 88 MW turbinas generadoras tipo Kaplan con una potencia
instalada de 176 MW.
En conjunto, la capacidad de generación es de 3.152 MW. Macagua II y III estaban en funcionamiento
en 1996 e inaugurado en enero de 1997.2 En la actualidad, Macagua I está pasando por una
remodelación con el fin de aumentar la capacidad de cada generador de 64 MW a 79,5MW. El primer
generador se completó en 2010, el segundo se espera que esté terminado en 2011 y otro en cada
año sucesivo3 4

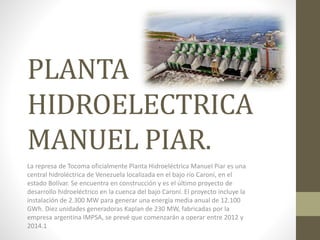

9. PLANTA
HIDROELECTRICA
MANUEL PIAR.
La represa de Tocoma oficialmente Planta Hidroeléctrica Manuel Piar es una
central hidroléctrica de Venezuela localizada en el bajo río Caroní, en el
estado Bolívar. Se encuentra en construcción y es el último proyecto de
desarrollo hidroeléctrico en la cuenca del bajo Caroní. El proyecto incluye la
instalación de 2.300 MW para generar una energía media anual de 12.100
GWh. Diez unidades generadoras Kaplan de 230 MW, fabricadas por la
empresa argentina IMPSA, se prevé que comenzarán a operar entre 2012 y
2014.1

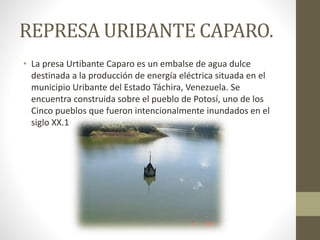

10. REPRESA URIBANTE CAPARO.
• La presa Urtibante Caparo es un embalse de agua dulce
destinada a la producción de energía eléctrica situada en el
municipio Uribante del Estado Táchira, Venezuela. Se
encuentra construida sobre el pueblo de Potosí, uno de los
Cinco pueblos que fueron intencionalmente inundados en el
siglo XX.1
