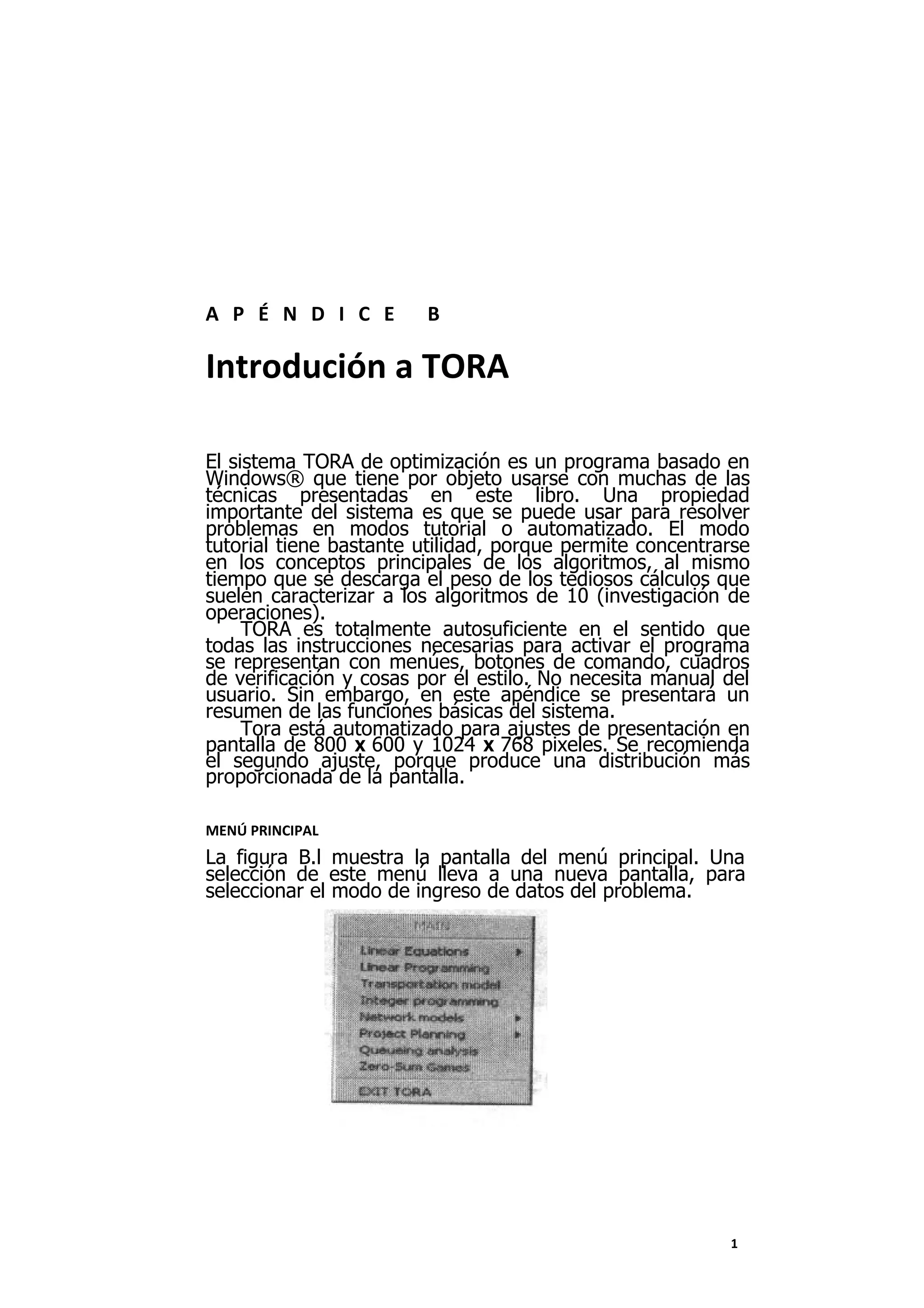

1. A P É N D I C E B
Introdución a TORA
El sistema TORA de optimización es un programa basado en
Windows® que tiene por objeto usarse con muchas de las
técnicas presentadas en este libro. Una propiedad
importante del sistema es que se puede usar para resolver
problemas en modos tutorial o automatizado. El modo
tutorial tiene bastante utilidad, porque permite concentrarse
en los conceptos principales de los algoritmos, al mismo
tiempo que se descarga el peso de los tediosos cálculos que
suelen caracterizar a los algoritmos de 10 (investigación de
operaciones).
TORA es totalmente autosuficiente en el sentido que
todas las instrucciones necesarias para activar el programa
se representan con menúes, botones de comando, cuadros
de verificación y cosas por el estilo. No necesita manual del
usuario. Sin embargo, en este apéndice se presentará un
resumen de las funciones básicas del sistema.
Tora está automatizado para ajustes de presentación en
pantalla de 800 X 600 y 1024 X 768 pixeles. Se recomienda
el segundo ajuste, porque produce una distribución más
proporcionada de la pantalla.
MENÚ PRINCIPAL
La figura B.l muestra la pantalla del menú principal. Una
selección de este menú lleva a una nueva pantalla, para
seleccionar el modo de ingreso de datos del problema.
1
2. 2 Apéndice B Introducción a TORA
B.2 MODO Y FORMATO DE INGRESO DE DATOS
La pantalla del modo de ingreso, captura o entrada de datos
(Figura B.2) hace dos cosas:
1.Permite ingresar un nuevo conjunto de datos para el
problema (es lo predeterminado), o leer los datos en un
archivo existente que haya sido creado originalmente
por TORA.
2.Permite seleccionar el formato (decimal o científico) al
igual que controlar el grado deseado de exactitud al
capturar los datos.
El formato decimal (es el predeterminado) se representa por
el código NNNNN.DD, mientras que el formato científico se
representa como .NNNNNeDD. Los valores predeterminados
de N y de D son 5 y 2, respectivamente. Esos valores se
pueden cambiar a cualquier otro valor (razonable).
¡IIHHBM^Bil^HHii
B.3 PANTALLA DE INGRESO DE DATOS
Al ingresar el tamaño correspondiente del problema
(superior izquierda de la pantalla de datos) aparece de
inmediato la tabla de datos (Figura B.3). Los elementos de
la tabla están diseñados para coincidir con los datos del
modelo seleccionado (por ejemplo, programación lineal o
modelo de transporte). Independientemente del módulo
usado, la tabla de datos se edita en forma muy parecida a
una hoja de cálculo.
3. El diseño de la tabla permite insertar o eliminar una columna o
un renglón, así como copiar y pegar el contenido de un renglón o
de una columna. Para lograrlo, primero se hace clic en el
encabezado de la columna o el renglón que se desea. A
continuación se usa el menú EditGrid para lograr el resultado que
se desee. El menú usa combinaciones sugerentes de teclas, como
CTRL+I, CTRL+D, COTRL+C y CTRL+P, para insertar, eliminar,
copiar y pegar. Cualquiera de esas operaciones se puede deshacer
con CTRL+U.
Una vez capturados todos los datos, se oprime solve Menú y se
siguen las instrucciones para guardar los datos en un archivo, si
así se desea.
MENÚ SOLVE/MODIFY
El menú Solve/Modify (resolver/modificar, figura B.4) presenta
opciones para resolver el problema que se desea. Una propiedad
importante de TORA es que permite resolver el problema en
forma automática, o bien en modo tutorial (guiado por el usuario).
Todas esas opciones se generan en forma lógica, usando
submenúes.
El elemento Modify (modificar) permite regresar a la pantalla
de ingreso de datos, para hacer cambios en los datos originales
del problema.
FIGURA B.4
Pantalla
Solve/Modify
(resolver/modificar)
ExroM
B.5 FORMATO DE LOS RESULTADOS
La pantalla Output Format (formato de los resultados, figura
B.5) controla la exactitud de los resultados. Los detalles del
formato de los resultados son iguales a los del formato de
los datos de entrada (Sección B.2).
4. 4 Apéndice B Introducción a TORA
B.6 PANTALLA DE RESULTADOS
La pantalla de resultados muestra los resultados en formato
de texto o gráficamente, dependiendo del tipo de problema
que se esté resolviendo (Figuras B.6 y B.7). Se pueden
imprimir resultados en texto o en gráficos usando el botón
de comando write to Printer (escribir a la impresora).
5. B.6 Pantalla de resultados 783
LMM MS MMN
HB
m no
i m
m? pwk.?WrHnr. amtoft nummary
McMtjateliU
F mil Itti irmn (tu. 1
f)t!tdwiV*h?!lU?)-?1i?__________________.............................__________
M 1(4
m
