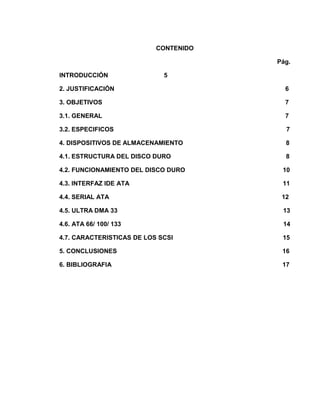

4. CONTENIDO
Pág.
INTRODUCCIÓN 5
2. JUSTIFICACIÓN 6
3. OBJETIVOS 7
3.1. GENERAL 7
3.2. ESPECIFICOS 7
4. DISPOSITIVOS DE ALMACENAMIENTO 8
4.1. ESTRUCTURA DEL DISCO DURO 8
4.2. FUNCIONAMIENTO DEL DISCO DURO 10
4.3. INTERFAZ IDE ATA 11
4.4. SERIAL ATA 12
4.5. ULTRA DMA 33 13
4.6. ATA 66/ 100/ 133 14
4.7. CARACTERISTICAS DE LOS SCSI 15
5. CONCLUSIONES 16
6. BIBLIOGRAFIA 17

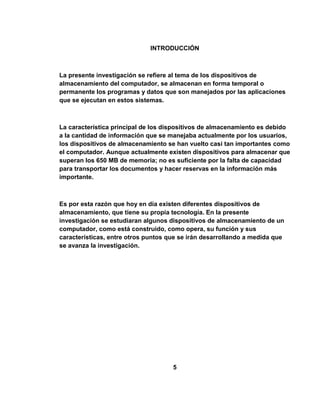

5. INTRODUCCIÓN
La presente investigación se refiere al tema de los dispositivos de
almacenamiento del computador, se almacenan en forma temporal o
permanente los programas y datos que son manejados por las aplicaciones
que se ejecutan en estos sistemas.
La característica principal de los dispositivos de almacenamiento es debido
a la cantidad de información que se manejaba actualmente por los usuarios,
los dispositivos de almacenamiento se han vuelto casi tan importantes como
el computador. Aunque actualmente existen dispositivos para almacenar que
superan los 650 MB de memoria; no es suficiente por la falta de capacidad
para transportar los documentos y hacer reservas en la información más
importante.
Es por esta razón que hoy en día existen diferentes dispositivos de
almacenamiento, que tiene su propia tecnología. En la presente
investigación se estudiaran algunos dispositivos de almacenamiento de un
computador, como está construido, como opera, su función y sus
características, entre otros puntos que se irán desarrollando a medida que
se avanza la investigación.
5

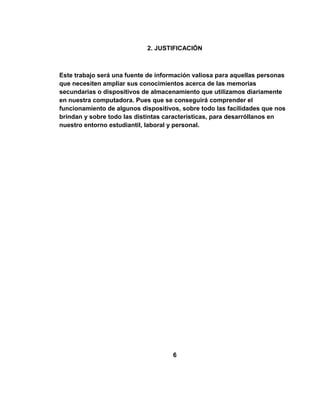

6. 2. JUSTIFICACIÓN
Este trabajo será una fuente de información valiosa para aquellas personas
que necesiten ampliar sus conocimientos acerca de las memorias
secundarias o dispositivos de almacenamiento que utilizamos diariamente
en nuestra computadora. Pues que se conseguirá comprender el
funcionamiento de algunos dispositivos, sobre todo las facilidades que nos
brindan y sobre todo las distintas características, para desarróllanos en
nuestro entorno estudiantil, laboral y personal.
6

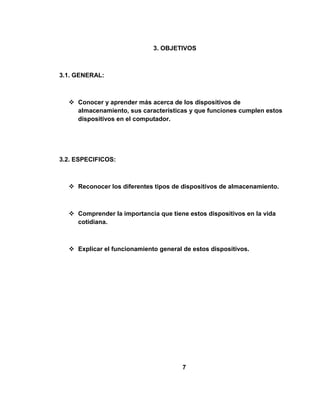

7. 3. OBJETIVOS
3.1. GENERAL:
 Conocer y aprender más acerca de los dispositivos de
almacenamiento, sus características y que funciones cumplen estos
dispositivos en el computador.
3.2. ESPECIFICOS:
 Reconocer los diferentes tipos de dispositivos de almacenamiento.
 Comprender la importancia que tiene estos dispositivos en la vida
cotidiana.
 Explicar el funcionamiento general de estos dispositivos.
7

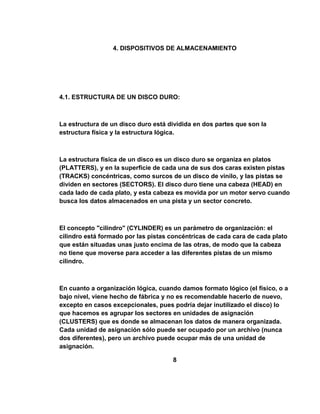

8. 4. DISPOSITIVOS DE ALMACENAMIENTO
4.1. ESTRUCTURA DE UN DISCO DURO:

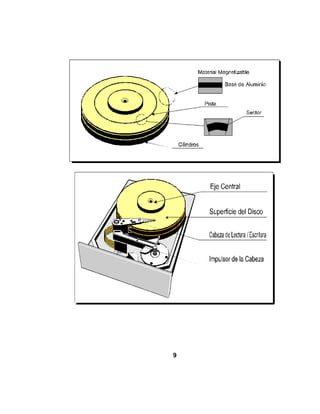

La estructura de un disco duro está dividida en dos partes que son la
estructura física y la estructura lógica.
La estructura física de un disco es un disco duro se organiza en platos
(PLATTERS), y en la superficie de cada una de sus dos caras existen pistas
(TRACKS) concéntricas, como surcos de un disco de vinilo, y las pistas se
dividen en sectores (SECTORS). El disco duro tiene una cabeza (HEAD) en
cada lado de cada plato, y esta cabeza es movida por un motor servo cuando
busca los datos almacenados en una pista y un sector concreto.
El concepto "cilindro" (CYLINDER) es un parámetro de organización: el
cilindro está formado por las pistas concéntricas de cada cara de cada plato
que están situadas unas justo encima de las otras, de modo que la cabeza
no tiene que moverse para acceder a las diferentes pistas de un mismo
cilindro.
En cuanto a organización lógica, cuando damos formato lógico (el físico, o a
bajo nivel, viene hecho de fábrica y no es recomendable hacerlo de nuevo,
excepto en casos excepcionales, pues podría dejar inutilizado el disco) lo
que hacemos es agrupar los sectores en unidades de asignación
(CLUSTERS) que es donde se almacenan los datos de manera organizada.
Cada unidad de asignación sólo puede ser ocupado por un archivo (nunca
dos diferentes), pero un archivo puede ocupar más de una unidad de
asignación.
8

9. 9

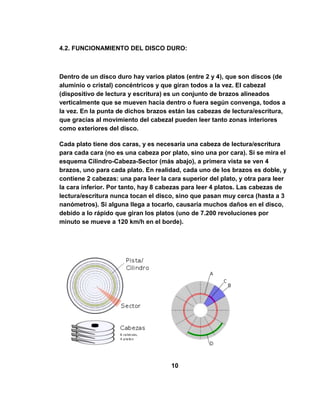

10. 4.2. FUNCIONAMIENTO DEL DISCO DURO:
Dentro de un disco duro hay varios platos (entre 2 y 4), que son discos (de
aluminio o cristal) concéntricos y que giran todos a la vez. El cabezal
(dispositivo de lectura y escritura) es un conjunto de brazos alineados
verticalmente que se mueven hacia dentro o fuera según convenga, todos a
la vez. En la punta de dichos brazos están las cabezas de lectura/escritura,
que gracias al movimiento del cabezal pueden leer tanto zonas interiores
como exteriores del disco.
Cada plato tiene dos caras, y es necesaria una cabeza de lectura/escritura
para cada cara (no es una cabeza por plato, sino una por cara). Si se mira el
esquema Cilindro-Cabeza-Sector (más abajo), a primera vista se ven 4
brazos, uno para cada plato. En realidad, cada uno de los brazos es doble, y
contiene 2 cabezas: una para leer la cara superior del plato, y otra para leer
la cara inferior. Por tanto, hay 8 cabezas para leer 4 platos. Las cabezas de
lectura/escritura nunca tocan el disco, sino que pasan muy cerca (hasta a 3
nanómetros). Si alguna llega a tocarlo, causaría muchos daños en el disco,
debido a lo rápido que giran los platos (uno de 7.200 revoluciones por
minuto se mueve a 120 km/h en el borde).
10

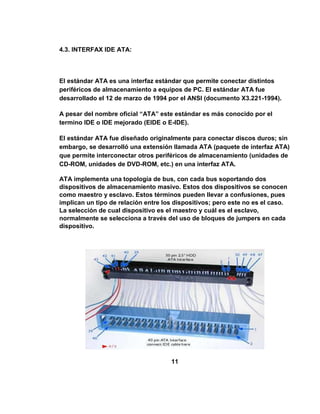

11. 4.3. INTERFAX IDE ATA:
El estándar ATA es una interfaz estándar que permite conectar distintos
periféricos de almacenamiento a equipos de PC. El estándar ATA fue
desarrollado el 12 de marzo de 1994 por el ANSI (documento X3.221-1994).
A pesar del nombre oficial “ATA” este estándar es más conocido por el
termino IDE o IDE mejorado (EIDE o E-IDE).
El estándar ATA fue diseñado originalmente para conectar discos duros; sin
embargo, se desarrolló una extensión llamada ATA (paquete de interfaz ATA)
que permite interconectar otros periféricos de almacenamiento (unidades de
CD-ROM, unidades de DVD-ROM, etc.) en una interfaz ATA.
ATA implementa una topología de bus, con cada bus soportando dos
dispositivos de almacenamiento masivo. Estos dos dispositivos se conocen
como maestro y esclavo. Estos términos pueden llevar a confusiones, pues
implican un tipo de relación entre los dispositivos; pero este no es el caso.
La selección de cual dispositivo es el maestro y cuál es el esclavo,
normalmente se selecciona a través del uso de bloques de jumpers en cada
dispositivo.
11

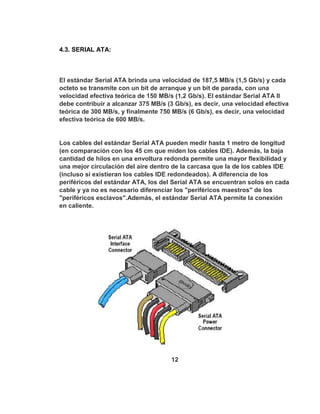

12. 4.3. SERIAL ATA:
El estándar Serial ATA brinda una velocidad de 187,5 MB/s (1,5 Gb/s) y cada
octeto se transmite con un bit de arranque y un bit de parada, con una
velocidad efectiva teórica de 150 MB/s (1,2 Gb/s). El estándar Serial ATA II
debe contribuir a alcanzar 375 MB/s (3 Gb/s), es decir, una velocidad efectiva
teórica de 300 MB/s, y finalmente 750 MB/s (6 Gb/s), es decir, una velocidad
efectiva teórica de 600 MB/s.
Los cables del estándar Serial ATA pueden medir hasta 1 metro de longitud
(en comparación con los 45 cm que miden los cables IDE). Además, la baja
cantidad de hilos en una envoltura redonda permite una mayor flexibilidad y
una mejor circulación del aire dentro de la carcasa que la de los cables IDE
(incluso si existieran los cables IDE redondeados). A diferencia de los
periféricos del estándar ATA, los del Serial ATA se encuentran solos en cada
cable y ya no es necesario diferenciar los "periféricos maestros" de los
"periféricos esclavos".Además, el estándar Serial ATA permite la conexión
en caliente.
12

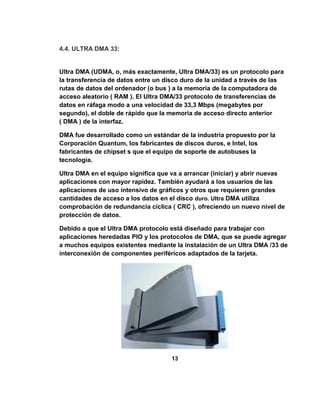

13. 4.4. ULTRA DMA 33:
Ultra DMA (UDMA, o, más exactamente, Ultra DMA/33) es un protocolo para
la transferencia de datos entre un disco duro de la unidad a través de las
rutas de datos del ordenador (o bus ) a la memoria de la computadora de
acceso aleatorio ( RAM ). El Ultra DMA/33 protocolo de transferencias de
datos en ráfaga modo a una velocidad de 33,3 Mbps (megabytes por
segundo), el doble de rápido que la memoria de acceso directo anterior
( DMA ) de la interfaz.
DMA fue desarrollado como un estándar de la industria propuesto por la
Corporación Quantum, los fabricantes de discos duros, e Intel, los
fabricantes de chipset s que el equipo de soporte de autobuses la
tecnología.
Ultra DMA en el equipo significa que va a arrancar (iniciar) y abrir nuevas
aplicaciones con mayor rapidez. También ayudará a los usuarios de las
aplicaciones de uso intensivo de gráficos y otros que requieren grandes
cantidades de acceso a los datos en el disco duro. Ultra DMA utiliza
comprobación de redundancia cíclica ( CRC ), ofreciendo un nuevo nivel de
protección de datos.
Debido a que el Ultra DMA protocolo está diseñado para trabajar con
aplicaciones heredadas PIO y los protocolos de DMA, que se puede agregar
a muchos equipos existentes mediante la instalación de un Ultra DMA /33 de
interconexión de componentes periféricos adaptados de la tarjeta.
13

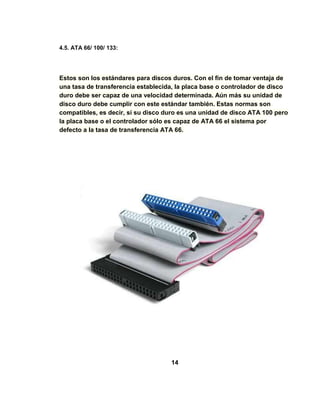

14. 4.5. ATA 66/ 100/ 133:
Estos son los estándares para discos duros. Con el fin de tomar ventaja de
una tasa de transferencia establecida, la placa base o controlador de disco
duro debe ser capaz de una velocidad determinada. Aún más su unidad de
disco duro debe cumplir con este estándar también. Estas normas son
compatibles, es decir, si su disco duro es una unidad de disco ATA 100 pero
la placa base o el controlador sólo es capaz de ATA 66 el sistema por
defecto a la tasa de transferencia ATA 66.
14

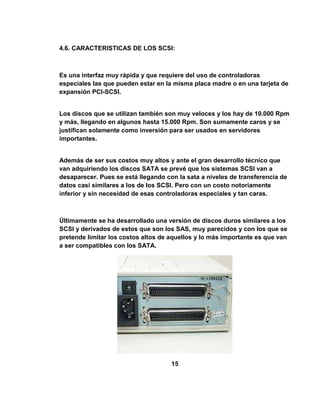

15. 4.6. CARACTERISTICAS DE LOS SCSI:
Es una interfaz muy rápida y que requiere del uso de controladoras
especiales las que pueden estar en la misma placa madre o en una tarjeta de
expansión PCI-SCSI.
Los discos que se utilizan también son muy veloces y los hay de 10.000 Rpm
y más, llegando en algunos hasta 15.000 Rpm. Son sumamente caros y se
justifican solamente como inversión para ser usados en servidores
importantes.
Además de ser sus costos muy altos y ante el gran desarrollo técnico que
van adquiriendo los discos SATA se prevé que los sistemas SCSI van a
desaparecer. Pues se está llegando con la sata a niveles de transferencia de
datos casi similares a los de los SCSI. Pero con un costo notoriamente
inferior y sin necesidad de esas controladoras especiales y tan caras.
Últimamente se ha desarrollado una versión de discos duros similares a los
SCSI y derivados de estos que son los SAS, muy parecidos y con los que se
pretende limitar los costos altos de aquellos y lo más importante es que van
a ser compatibles con los SATA.
15

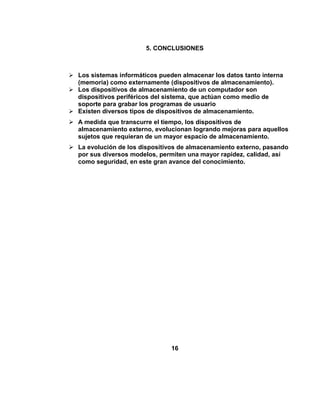

16. 5. CONCLUSIONES
 Los sistemas informáticos pueden almacenar los datos tanto interna
(memoria) como externamente (dispositivos de almacenamiento).
 Los dispositivos de almacenamiento de un computador son
dispositivos periféricos del sistema, que actúan como medio de
soporte para grabar los programas de usuario
 Existen diversos tipos de dispositivos de almacenamiento.
 A medida que transcurre el tiempo, los dispositivos de
almacenamiento externo, evolucionan logrando mejoras para aquellos
sujetos que requieran de un mayor espacio de almacenamiento.
 La evolución de los dispositivos de almacenamiento externo, pasando
por sus diversos modelos, permiten una mayor rapidez, calidad, así
como seguridad, en este gran avance del conocimiento.
16

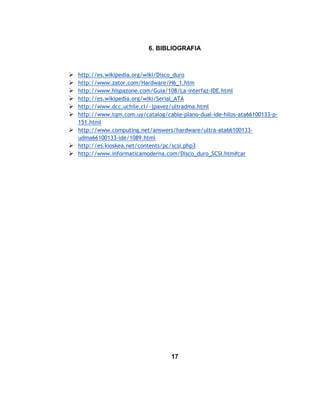

17. 6. BIBLIOGRAFIA
 http://es.wikipedia.org/wiki/Disco_duro
 http://www.zator.com/Hardware/H6_1.htm
 http://www.hispazone.com/Guia/108/La-interfaz-IDE.html
 http://es.wikipedia.org/wiki/Serial_ATA
 http://www.dcc.uchile.cl/~jpavez/ultradma.html
 http://www.tqm.com.uy/catalog/cable-plano-dual-ide-hilos-ata66100133-p-
151.html
 http://www.computing.net/answers/hardware/ultra-ata66100133-
udma66100133-ide/1089.html
 http://es.kioskea.net/contents/pc/scsi.php3
 http://www.informaticamoderna.com/Disco_duro_SCSI.htm#car
17
