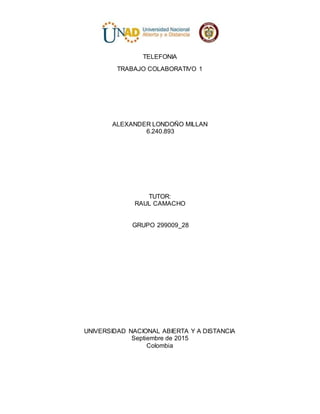

1. TELEFONIA
TRABAJO COLABORATIVO 1
ALEXANDER LONDOÑO MILLAN
6.240.893
TUTOR:
RAUL CAMACHO
GRUPO 299009_28
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
Septiembre de 2015
Colombia

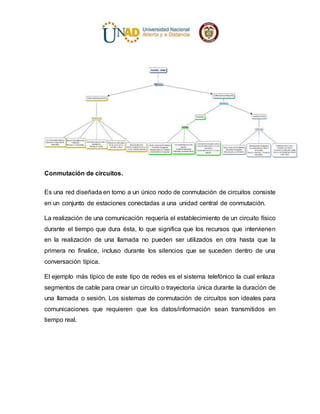

2. Conmutación de circuitos.
Es una red diseñada en torno a un único nodo de conmutación de circuitos consiste
en un conjunto de estaciones conectadas a una unidad central de conmutación.
La realización de una comunicación requería el establecimiento de un circuito físico
durante el tiempo que dura ésta, lo que significa que los recursos que intervienen
en la realización de una llamada no pueden ser utilizados en otra hasta que la
primera no finalice, incluso durante los silencios que se suceden dentro de una
conversación típica.
El ejemplo más típico de este tipo de redes es el sistema telefónico la cual enlaza
segmentos de cable para crear un circuito o trayectoria única durante la duración de
una llamada o sesión. Los sistemas de conmutación de circuitos son ideales para
comunicaciones que requieren que los datos/información sean transmitidos en
tiempo real.

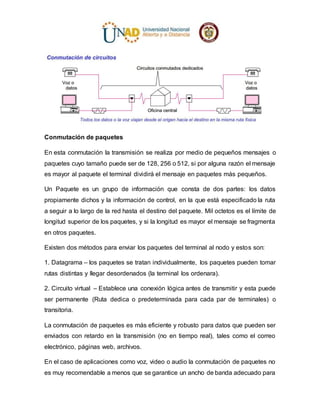

3. Conmutación de paquetes
En esta conmutación la transmisión se realiza por medio de pequeños mensajes o
paquetes cuyo tamaño puede ser de 128, 256 o 512, si por alguna razón el mensaje
es mayor al paquete el terminal dividirá el mensaje en paquetes más pequeños.
Un Paquete es un grupo de información que consta de dos partes: los datos
propiamente dichos y la información de control, en la que está especificado la ruta
a seguir a lo largo de la red hasta el destino del paquete. Mil octetos es el límite de
longitud superior de los paquetes, y si la longitud es mayor el mensaje se fragmenta
en otros paquetes.
Existen dos métodos para enviar los paquetes del terminal al nodo y estos son:
1. Datagrama – los paquetes se tratan individualmente, los paquetes pueden tomar
rutas distintas y llegar desordenados (la terminal los ordenara).
2. Circuito virtual – Establece una conexión lógica antes de transmitir y esta puede
ser permanente (Ruta dedica o predeterminada para cada par de terminales) o
transitoria.
La conmutación de paquetes es más eficiente y robusto para datos que pueden ser
enviados con retardo en la transmisión (no en tiempo real), tales como el correo
electrónico, páginas web, archivos.
En el caso de aplicaciones como voz, video o audio la conmutación de paquetes no
es muy recomendable a menos que se garantice un ancho de banda adecuado para

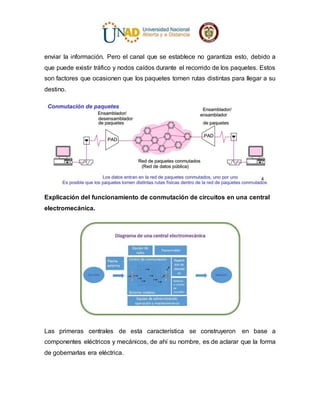

4. enviar la información. Pero el canal que se establece no garantiza esto, debido a
que puede existir tráfico y nodos caídos durante el recorrido de los paquetes. Estos
son factores que ocasionen que los paquetes tomen rutas distintas para llegar a su
destino.
Explicación del funcionamiento de conmutación de circuitos en una central
electromecánica.
Las primeras centrales de esta característica se construyeron en base a
componentes eléctricos y mecánicos, de ahí su nombre, es de aclarar que la forma
de gobernarlas era eléctrica.

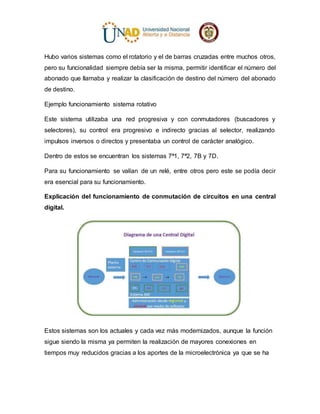

5. Hubo varios sistemas como el rotatorio y el de barras cruzadas entre muchos otros,
pero su funcionalidad siempre debía ser la misma, permitir identificar el número del
abonado que llamaba y realizar la clasificación de destino del número del abonado
de destino.
Ejemplo funcionamiento sistema rotativo
Este sistema utilizaba una red progresiva y con conmutadores (buscadores y
selectores), su control era progresivo e indirecto gracias al selector, realizando
impulsos inversos o directos y presentaba un control de carácter analógico.
Dentro de estos se encuentran los sistemas 7ª1, 7ª2, 7B y 7D.
Para su funcionamiento se valían de un relé, entre otros pero este se podía decir
era esencial para su funcionamiento.
Explicación del funcionamiento de conmutación de circuitos en una central
digital.
Estos sistemas son los actuales y cada vez más modernizados, aunque la función
sigue siendo la misma ya permiten la realización de mayores conexiones en
tiempos muy reducidos gracias a los aportes de la microelectrónica ya que se ha

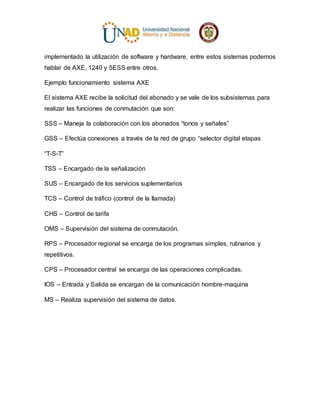

6. implementado la utilización de software y hardware, entre estos sistemas podemos
hablar de AXE, 1240 y 5ESS entre otros.
Ejemplo funcionamiento sistema AXE
El sistema AXE recibe la solicitud del abonado y se vale de los subsistemas para
realizar las funciones de conmutación que son:
SSS – Maneja la colaboración con los abonados “tonos y señales”
GSS – Efectúa conexiones a través de la red de grupo “selector digital etapas
“T-S-T”
TSS – Encargado de la señalización
SUS – Encargado de los servicios suplementarios
TCS – Control de tráfico (control de la llamada)
CHS – Control de tarifa
OMS – Supervisión del sistema de conmutación.
RPS – Procesador regional se encarga de los programas simples, rutinarios y
repetitivos.
CPS – Procesador central se encarga de las operaciones complicadas.
IOS – Entrada y Salida se encargan de la comunicación hombre-maquina
MS – Realiza supervisión del sistema de datos.

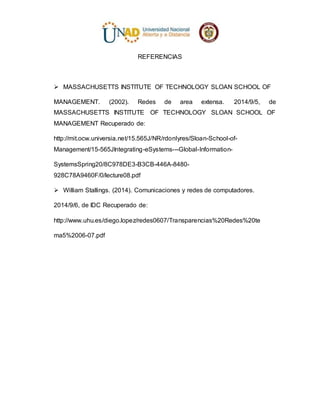

7. REFERENCIAS
 MASSACHUSETTS INSTITUTE OF TECHNOLOGY SLOAN SCHOOL OF
MANAGEMENT. (2002). Redes de area extensa. 2014/9/5, de
MASSACHUSETTS INSTITUTE OF TECHNOLOGY SLOAN SCHOOL OF
MANAGEMENT Recuperado de:
http://mit.ocw.universia.net/15.565J/NR/rdonlyres/Sloan-School-of-
Management/15-565JIntegrating-eSystems---Global-Information-
SystemsSpring20/8C978DE3-B3CB-446A-8480-
928C78A9460F/0/lecture08.pdf
 William Stallings. (2014). Comunicaciones y redes de computadores.
2014/9/6, de IDC Recuperado de:
http://www.uhu.es/diego.lopez/redes0607/Transparencias%20Redes%20te
ma5%2006-07.pdf
