El documento describe los conceptos básicos de un transformador eléctrico. Un transformador convierte energía eléctrica de un nivel de voltaje a otro mediante la inducción electromagnética entre dos bobinas separadas eléctricamente. Las relaciones entre los voltajes y corrientes de entrada y salida dependen de la proporción de espiras en cada bobina. Un transformador ideal transfiere energía sin pérdidas entre su lado primario y secundario.

1. Transformadores Circuitos II C.I. 19.287.252 Angel Andrade Universidad Fermín Toro Cabudare

2. El transformador es un dispositivo que convierte energía eléctrica de un cierto nivel de voltaje, otro nivel de voltaje, por medio de la acción de un campo magnético. Esta constituido por dos o más bobinas de alambre, aisladas entre si eléctricamente por lo general y arrolladas alrededor de un mismo núcleo de material ferromagnético. Concepto de Transformador Transformador Transformador Transformador

3. El arrollamiento que recibe la energía eléctrica se denomina arollamiento de entrada, del que se toma la energía eléctrica a la tensión transformada se denomina arrollamiento de salida. En concordancia, los lados del transformador se denominan lado de entrada y lado de salida. El arrollamiento de entrada y el de salida envuelven la misma columna del núcleo de hierro. Concepto de Transformador Transformador

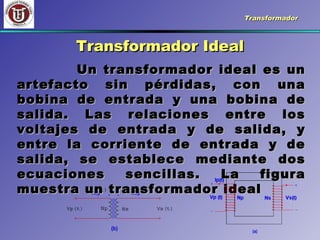

4. Un transformador ideal es un artefacto sin pérdidas, con una bobina de entrada y una bobina de salida. Las relaciones entre los voltajes de entrada y de salida, y entre la corriente de entrada y de salida, se establece mediante dos ecuaciones sencillas. La figura muestra un transformador ideal Transformador Ideal Transformador Transformador

5. El transformador tiene NP espiras de alambre sobre su lado primario y NS de espiras de alambre en su lado secundario. La relación entre el voltaje VP(t) aplicado al lado primario y el voltaje VS(t) inducido sobre su lado secundario es VP(t) / VS(t) = NP / NS = a En donde a se define como la relación de espiras del transformador a = NP / NS La relación entre la corriente ip(t) que fluye en el lado primario del transformador y la corriente is(t) que fluye hacia fuera del lado secundario del transformador es NP * iP(t) = NS * iS(t) iP(t) / iS(t) = 1 / a En términos de cantidades fasoriales, estas ecuaciones son VP / VS = a ; IP / IS = 1 / a Transformador

6. Transformador núcleo de aire Transformador

7. Transformador núcleo de aire Transformador

8. Inductancia Mutua El transformador es una aplicación importante de la inductancia mutua, un transformador tiene un devanado primario conectado a una fuente de voltaje que produce una corriente alterna, mientras que el devanado secundario esta conectado a través de una resistencia de carga. El propósito del transformador es transferir la potencia del primario que es donde esta conectado al generador al secundario, donde el voltaje inducido en el secundario es capaz de producir corriente en la resistencia de carga conectada a través de LS Transformador

9. Inductancia Mutua Transformador
