1. Francisco Torres H
3° D Electrónica
7 -10 -11

2.  Los transistores son dispositivos electrónicos que se
incorporan a los circuitos electrónicos para hacer en el
distintas funciones según como este fabricado este y
según cuales sean las características del circuito en el
que se esta trabajando.
 Los Transistores tienen distintas formas, colores,
tamaños, etc… pero las funciones principales de estos
componentes son “Amplificar” y “Conmutar” entre
otras que no hemos de utilizar todavía.

3. • Existen dos tipos de transistores según su fabricación, los PNP
y los NPN.
• Para identificarlos existen 2 modos muy utilizados, uno de
ellos es buscar en el manual, el cual tiene el diagrama
correspondiente, o también probando con el multi tester, el cual
conectando base colector y emisor de distintas maneras nos da
como resultado si es que este es un NPN o un PNP.
• Una forma de nombrarlos es “No Penetra” (NPN) debido a que
la señal entrante no penetra por Base, y “Penetra” (PNP) debido a
que la señal entrante si penetra por la Base (B).

4.  Siendo C colector, B Base y E Emisor

5.  El punto “Q” es un punto regulable del transistor que ayuda
a hacer un mejor desempeño de este al amplificar.
 Cuando este esta corrido, la señal amplificada de salida,
sale mal hecha, y a nivel musical por ejemplo, el sonido
resultante que se escucharía, seria de baja calidad, quizá
incluso con un ruido. Es por ello que este punto “Q” debe
de estar en el centro, para dar una señal amplificada
perfecta dando como resultado una excelente
amplificación.

6. 

7.  CORTE: No circula intensidad por la Base, por lo que, la
intensidad de Colector y Emisor también es nula. La
tensión entre Colector y Emisor es la de la batería. El
transistor, entre Colector y Emisor se comporta como un
interruptor abierto.
 SATURACION: Cuando por la Base circula una intensidad,
se aprecia un incremento de la corriente de colector
considerable. En este caso el transistor entre Colector y
Emisor se comporta como un interruptor cerrado. De esta
forma, se puede decir que la tensión de la batería se
encuentra en la carga conectada en el Colector.
 ACTIVA: Actúa como amplificador. Puede dejar pasar más
o menos corriente.

8.  Los transistores para que sean amplificadores deben
estar en la llamada Zona Activa del transistor, el
transistor entra en esta zona cuando el punto “Q” esta
ajustado en esta zona, con un voltaje intermedio
perfecto para el correcto funcionamiento de este.
 La señal entrante al pasar por el transistor
amplificador, aumenta su amplitud de onda pero no
así su frecuencia, esta se mantiene. Existe otro
amplificador, el inversor, que hace que la señal de
salida salga invertida y amplificada con respecto a la
señal de entrada

9.  El transistor trabaja como conmutador cuando este
transistor se encuentra en las zonas de corte y
saturación, la zona de corte es cuando la intensidad
que pasa por el hilo conector es demasiado
inferior, provocando que el transistor deje de romper
juntura, y la zona de saturación es todo lo
contrario, demasiada corriente pasa por el transistor.
Cuando Esta en Corte, el conmutador esta abierto ya
que no pasa corriente, y cuando esta en saturación esta
cerrado permitiendo el paso de la corriente.

10.  Generación de señal (osciladores, generadores de
ondas, emisión de radiofrecuencia)
 Detección de radiación luminosa (fototransistores)

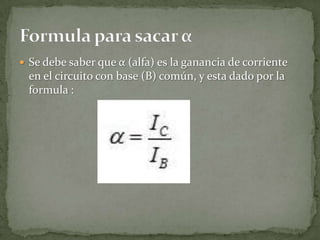

11.  Se debe saber que α (alfa) es la ganancia de corriente
en el circuito con base (B) común, y esta dado por la
formula :

12.  Primero se debe saber que β (beta) es la ganancia
teórica del circuito del transistor con Emisor común, y
se saca por la formula:


13.  Se sabe que γ (gamma) es la ganancia de corriente en el
circuito con transistor con colector (C) común, y esta
dado por la formula:

14. Curva característica de entrada V vs I

15. Curva característica de salida V vs I
(conjunto de curvas dependiendo
del parámetro de entrada Ib (curvas perimétricas)

16. Gracias
