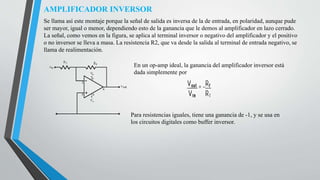

3. AMPLIFICADOR INVERSOR
Se llama así este montaje porque la señal de salida es inversa de la de entrada, en polaridad, aunque pude
ser mayor, igual o menor, dependiendo esto de la ganancia que le demos al amplificador en lazo cerrado.
La señal, como vemos en la figura, se aplica al terminal inversor o negativo del amplificador y el positivo
o no inversor se lleva a masa. La resistencia R2, que va desde la salida al terminal de entrada negativo, se
llama de realimentación.
En un op-amp ideal, la ganancia del amplificador inversor está
dada simplemente por
Para resistencias iguales, tiene una ganancia de -1, y se usa en
los circuitos digitales como buffer inversor.

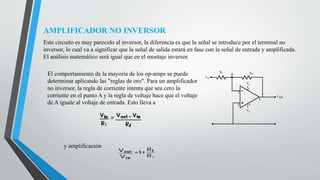

4. AMPLIFICADOR NO INVERSOR
Este circuito es muy parecido al inversor, la diferencia es que la señal se introduce por el terminal no
inversor, lo cual va a significar que la señal de salida estará en fase con la señal de entrada y amplificada.
El análisis matemático será igual que en el montaje inversor.
El comportamiento de la mayoría de los op-amps se puede
determinar aplicando las "reglas de oro". Para un amplificador
no inversor, la regla de corriente intenta que sea cero la
corriente en el punto A y la regla de voltaje hace que el voltaje
de A iguale al voltaje de entrada. Esto lleva a
y amplificación

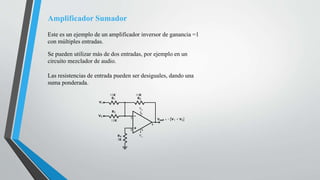

5. Amplificador Sumador
Este es un ejemplo de un amplificador inversor de ganancia =1
con múltiples entradas.
Se pueden utilizar más de dos entradas, por ejemplo en un
circuito mezclador de audio.
Las resistencias de entrada pueden ser desiguales, dando una
suma ponderada.

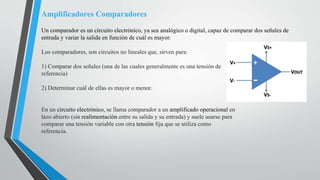

6. Amplificadores Comparadores
Un comparador es un circuito electrónico, ya sea analógico o digital, capaz de comparar dos señales de
entrada y variar la salida en función de cuál es mayor.
Los comparadores, son circuitos no lineales que, sirven para:
1) Comparar dos señales (una de las cuales generalmente es una tensión de
referencia)
2) Determinar cuál de ellas es mayor o menor.
En un circuito electrónico, se llama comparador a un amplificado operacional en
lazo abierto (sin realimentación entre su salida y su entrada) y suele usarse para
comparar una tensión variable con otra tensión fija que se utiliza como
referencia.

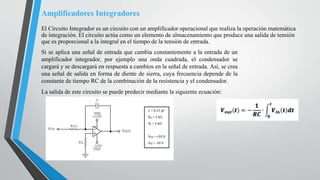

7. Amplificadores Integradores
El Circuito Integrador es un circuito con un amplificador operacional que realiza la operación matemática
de integración. El circuito actúa como un elemento de almacenamiento que produce una salida de tensión
que es proporcional a la integral en el tiempo de la tensión de entrada.
Si se aplica una señal de entrada que cambia constantemente a la entrada de un
amplificador integrador, por ejemplo una onda cuadrada, el condensador se
cargará y se descargará en respuesta a cambios en la señal de entrada. Así, se crea
una señal de salida en forma de diente de sierra, cuya frecuencia depende de la
constante de tiempo RC de la combinación de la resistencia y el condensador.
La salida de este circuito se puede predecir mediante la siguiente ecuación:
8. Amplificador Diferenciador
Este dispositivo nos permite obtener la derivada de la señal de
entrada. En el caso general la tensión de entrada variará con el
tiempo Vi= Vi(t).
La principal diferencia que se observa en este circuito es la
presencia de un condensador de capacidad constante C.
Como se sabe la carga Q que almacena un condensador es
proporcional a su capacidad C y a la diferencia de potencial V a
la que estén sometidos las armaduras de éste (Q=CV).
Es fácil entender que si la tensión varía con el tiempo y la
capacidad del condensador es constante, la carga que éste
almacena también variará con el tiempo, Q= Q(t).
