Los transistores son elementos semiconductores que facilitan el diseño de circuitos electrónicos pequeños y versátiles. Fueron inventados en 1947 como una alternativa más eficiente a los tubos de vacío. Los transistores sirven para controlar el flujo de corriente eléctrica en los circuitos y pueden funcionar como interruptores. Existen diferentes tipos de transistores y códigos para identificarlos.

1. Por
Laura valentina hernandez torres
Paola valentina gonzalez ortiz
Angie carolina meriño nuñez

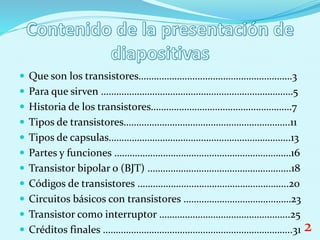

2.  Que son los transistores……………………………………………………3
 Para que sirven …………………………………………………………………5
 Historia de los transistores……………………………………………….7
 Tipos de transistores………………………………………………………..11
 Tipos de capsulas……………………………………………………………..13
 Partes y funciones ……………………………………………………………16
 Transistor bipolar o (BJT) ………………………………………………..18
 Códigos de transistores …………………………………………………..20
 Circuitos básicos con transistores ……………………………………23
 Transistor como interruptor …………………………………….……..25
 Créditos finales ………………………………………………………………..31 2

3. Los transistores son elementos que han faciliado
el diseño de circuitos electronicos de pequeño
tamaño gran versatilidad y facilidad de control e
fabrican en versiones de germanio y silisio,los
podemos encontrar en todo de aparatos
electrónicos como autos, celulares, laborado ras,
neveras, microondas etc. Presenta tres zonas
distintos. Semiconductor.
3

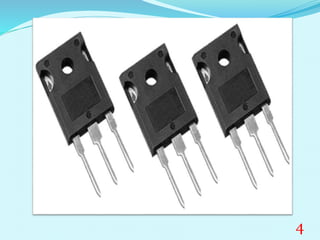

4. 4

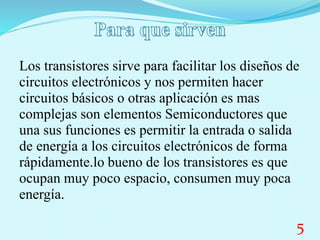

5. Los transistores sirve para facilitar los diseños de
circuitos electrónicos y nos permiten hacer
circuitos básicos o otras aplicación es mas
complejas son elementos Semiconductores que
una sus funciones es permitir la entrada o salida
de energía a los circuitos electrónicos de forma
rápidamente.lo bueno de los transistores es que
ocupan muy poco espacio, consumen muy poca
energía.
5

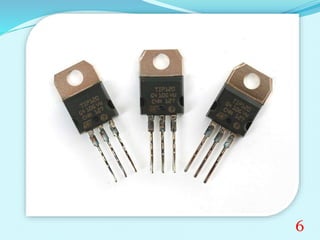

6. 6

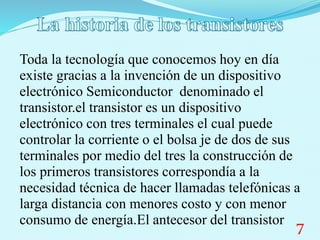

7. Toda la tecnología que conocemos hoy en día
existe gracias a la invención de un dispositivo
electrónico Semiconductor denominado el
transistor.el transistor es un dispositivo
electrónico con tres terminales el cual puede
controlar la corriente o el bolsa je de dos de sus
terminales por medio del tres la construcción de
los primeros transistores correspondía a la
necesidad técnica de hacer llamadas telefónicas a
larga distancia con menores costo y con menor
consumo de energía.El antecesor del transistor 7

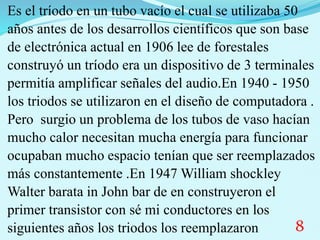

8. Es el tríodo en un tubo vacío el cual se utilizaba 50
años antes de los desarrollos científicos que son base
de electrónica actual en 1906 lee de forestales
construyó un tríodo era un dispositivo de 3 terminales
permitía amplificar señales del audio.En 1940 - 1950
los triodos se utilizaron en el diseño de computadora .
Pero surgio un problema de los tubos de vaso hacían
mucho calor necesitan mucha energía para funcionar
ocupaban mucho espacio tenían que ser reemplazados
más constantemente .En 1947 William shockley
Walter barata in John bar de en construyeron el
primer transistor con sé mi conductores en los
siguientes años los triodos los reemplazaron 8

9. los transistores.

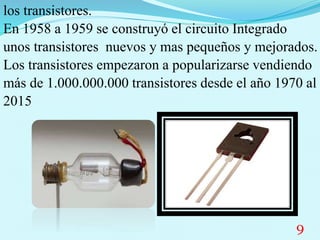

En 1958 a 1959 se construyó el circuito Integrado
unos transistores nuevos y mas pequeños y mejorados.
Los transistores empezaron a popularizarse vendiendo
más de 1.000.000.000 transistores desde el año 1970 al
2015
9

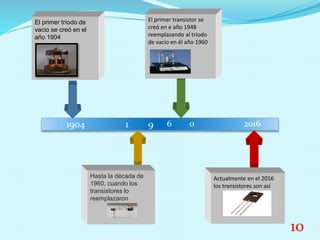

10. 1904 1 9 6 0 2016
El primer tríodo de
vacio se creó en el
año 1904
Hasta la década de
1960, cuando los
transistores lo
reemplazaron
El primer transistor se
creó en e año 1948
reemplazando al tríodo
de vacío en él año 1960
Actualmente en el 2016
los transistores son así
10

11. Es un transistor constan de tres
cristales semiconductores
Unidos entre si como siglas lo
indican el cristal positivo esta
rodeado por dos cristales
negativos el cristal positivo en
este tipo de transistores
siempre es más pequeño con
respecto a los otros dos
Es un transistor constan de tres
cristales semiconductores
Unidos entre si como sus siglas
lo indican el cristal negativo
esta rodeado por dos cristales
positivos el cristal positivo en
este tipo de transistores
siempre suele ser mas pequeño
que el resto de los otros dos
11

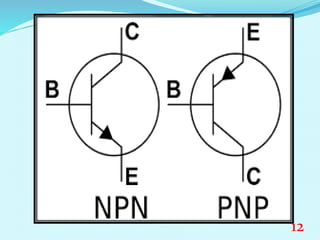

12. 12

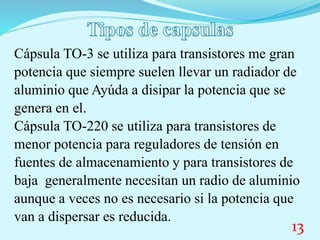

13. Cápsula TO-3 se utiliza para transistores me gran
potencia que siempre suelen llevar un radiador de
aluminio que Ayúda a disipar la potencia que se
genera en el.
Cápsula TO-220 se utiliza para transistores de
menor potencia para reguladores de tensión en
fuentes de almacenamiento y para transistores de
baja generalmente necesitan un radio de aluminio
aunque a veces no es necesario si la potencia que
van a dispersar es reducida.
13

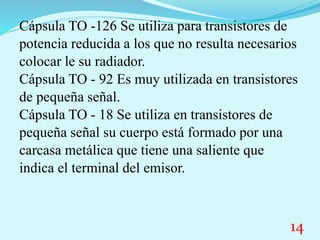

14. Cápsula TO -126 Se utiliza para transistores de
potencia reducida a los que no resulta necesarios
colocar le su radiador.
Cápsula TO - 92 Es muy utilizada en transistores
de pequeña señal.
Cápsula TO - 18 Se utiliza en transistores de
pequeña señal su cuerpo está formado por una
carcasa metálica que tiene una saliente que
indica el terminal del emisor.
14

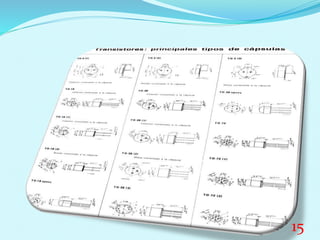

15. 15

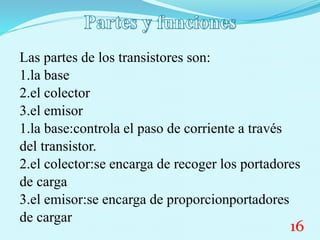

16. Las partes de los transistores son:
1.la base
2.el colector
3.el emisor
1.la base:controla el paso de corriente a través
del transistor.
2.el colector:se encarga de recoger los portadores
de carga
3.el emisor:se encarga de proporcionportadores
de cargar
16

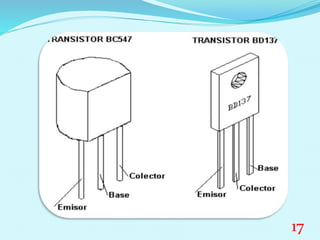

17. 17

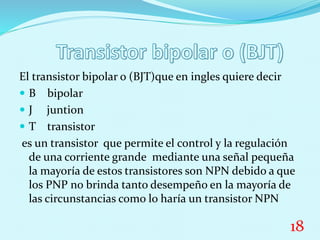

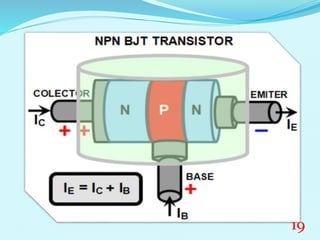

18. El transistor bipolar o (BJT)que en ingles quiere decir
 B bipolar
 J juntion
 T transistor
es un transistor que permite el control y la regulación
de una corriente grande mediante una señal pequeña
la mayoría de estos transistores son NPN debido a que
los PNP no brinda tanto desempeño en la mayoría de
las circunstancias como lo haría un transistor NPN
18

19. 19

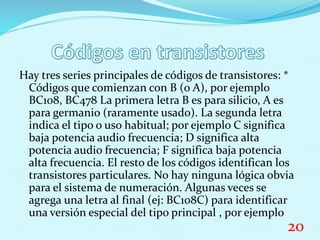

20. Hay tres series principales de códigos de transistores: *
Códigos que comienzan con B (o A), por ejemplo
BC108, BC478 La primera letra B es para silicio, A es
para germanio (raramente usado). La segunda letra
indica el tipo o uso habitual; por ejemplo C significa
baja potencia audio frecuencia; D significa alta
potencia audio frecuencia; F significa baja potencia
alta frecuencia. El resto de los códigos identifican los
transistores particulares. No hay ninguna lógica obvia
para el sistema de numeración. Algunas veces se
agrega una letra al final (ej: BC108C) para identificar
una versión especial del tipo principal , por ejemplo
20

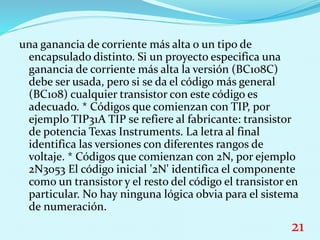

21. una ganancia de corriente más alta o un tipo de
encapsulado distinto. Si un proyecto especifica una
ganancia de corriente más alta la versión (BC108C)
debe ser usada, pero si se da el código más general
(BC108) cualquier transistor con este código es
adecuado. * Códigos que comienzan con TIP, por
ejemplo TIP31A TIP se refiere al fabricante: transistor
de potencia Texas Instruments. La letra al final
identifica las versiones con diferentes rangos de
voltaje. * Códigos que comienzan con 2N, por ejemplo
2N3053 El código inicial '2N' identifica el componente
como un transistor y el resto del código el transistor en
particular. No hay ninguna lógica obvia para el sistema
de numeración.
21

22. 22

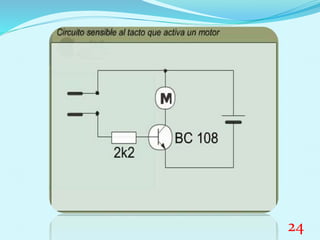

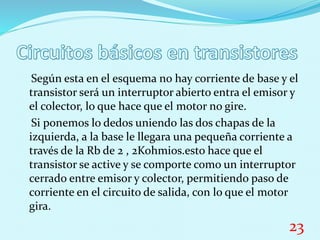

23. Según esta en el esquema no hay corriente de base y el
transistor será un interruptor abierto entra el emisor y
el colector, lo que hace que el motor no gire.
Si ponemos lo dedos uniendo las dos chapas de la
izquierda, a la base le llegara una pequeña corriente a
través de la Rb de 2 , 2Kohmios.esto hace que el
transistor se active y se comporte como un interruptor
cerrado entre emisor y colector, permitiendo paso de
corriente en el circuito de salida, con lo que el motor
gira.
23

24. 24

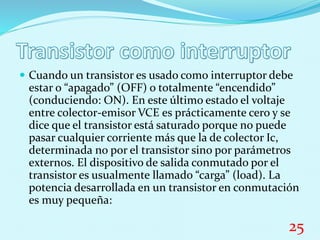

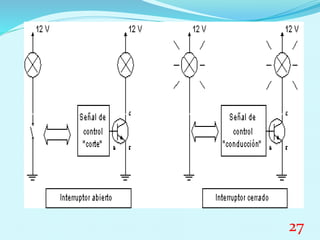

25.  Cuando un transistor es usado como interruptor debe
estar o “apagado” (OFF) o totalmente “encendido”
(conduciendo: ON). En este último estado el voltaje
entre colector-emisor VCE es prácticamente cero y se
dice que el transistor está saturado porque no puede
pasar cualquier corriente más que la de colector Ic,
determinada no por el transistor sino por parámetros
externos. El dispositivo de salida conmutado por el
transistor es usualmente llamado “carga” (load). La
potencia desarrollada en un transistor en conmutación
es muy pequeña:
25

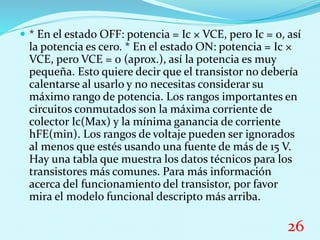

26.  * En el estado OFF: potencia = Ic × VCE, pero Ic = 0, así
