Este documento describe los condensadores de acoplamiento y desacoplamiento utilizados en amplificadores de señales con transistores de pequeña señal. Explica que los condensadores de acoplamiento permiten acoplar una señal alterna al amplificador sin distorsionar su punto de trabajo, mientras que los condensadores de desacoplamiento crean una tierra de alterna pero no se usan para acoplar señales. También resume los modelos equivalentes de transistor π y T usados para el análisis de corriente alterna.

1. Amplificación de señales con
transistor
de pequeña señal
MC Nicolás Quiroz Hdz.

2. capacitor de acoplamiento
Para que un condensador de acoplo funcione apropiadamente, su
reactancia debe ser mucho menor que la resistencia a la frecuencia
más baja de la señal de la fuente alterna. Por ejemplo, si la
frecuencia de la fuente alterna varía de 20 Hz a 20 kHz, el peor
caso ocurre a 20 Hz. Un diseñador de circuitos seleccionará un
condensador cuya reactancia a 20 Hz sea mucho menor que la
resistencia.
Buen acoplamiento: Xc < 0,l R

3. Capacitor de acoplamiento
22
CXRZ +=
Los condensadores de acoplo son importantes porque nos
permiten acoplar una señal alterna a un amplificador sin
distorsionar su punto Q.
( ) RRRRRRZ 005.101.101.01.0 22222
==+=+=
Impedancia del circuito
Si RXC 1.0<

4. Capacitor de acoplamiento
1. Para el análisis en continua, el condensador está
abierto.
2. Para el análisis de alterna o señal, el condensador esta
en cortocircuito.

5. Capacitor de acoplamiento

6. Condensador de desacoplo
Un condensador de desacoplo es similar a un condensador de acoplo
porque aparece abierto con corrientes continuas y en corto con
corrientes alternas. Pero no se usa para acoplar una señal entre
dos puntos. En lugar de eso se usa para crear una tierra de alterna.

7. El punto instantáneo de trabajo (Q)
Ocurre grave distorsión si la
señal de entrada es grande.
Q
Señal distorsionada
Qpp Ee ii 1.0<
Pequeña señal es:

8. Ganancia en corriente
B
C
I
I
=β

9. Resistencia de emisor
e
be
e
i
v
r ='
E
e
I
mV
r
25'
=Calculo de la resistencia interna de emisor

10. MODELO DE TRANSISTOR
Ebers-Moll
Modelo π Modelo T

11. Circuito equivalente para señal
1. Cortocircuitar todos los condensadores de acoplo y
desacoplo.
2. Cortocircuitar todas las fuentes de tensión continuas
(conexión a tierra).
3. Sustituir el transistor por su modelo π o T.
4. Dibujar el circuito equivalente para señal.

12. Análisis de ca

13. Circuito π equivalente para Análisis CA
circuito equivalente para pequeña señal

14. Circuito T equivalente para análisis CA
+
+
+

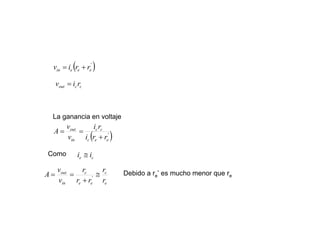

15. ( )'
eeein rriv +=
ccout riv =
( )'
eec
cc
in
out
rri
ri
v
v
A
+
==
Como ce ii ≅
e
c
ee
c
in
out
r
r
rr
r
v
v
A ≅
+
== '
La ganancia en voltaje
Debido a re’ es mucho menor que re
