1) El diagrama muestra un amplificador de 90W que utiliza el chip TDA7294. 2) El TDA7294 es un amplificador de potencia con alta gama de voltaje, alta potencia de salida, baja distorsión y protección contra cortocircuitos. 3) El diagrama incluye un doblador de tensión, fuente simétrica y circuito de protección para alimentar al TDA7294.

1. 1
Amplificador de 90W con TDA7294
Diagrama esquemático
+Vcc 37v
C6
0.1 F
7 13
Entrada C1 6
C5
R10 3
+ 14 22 F
5K1 390pF
0.47 F 56K - 2.7
R1 C8 10pF
56K R2 C9 R12
1 2 R11
8.2
4 0.1 F L1
18V AC TDA7294 1K R3
C10
10 22 F
9 15 8
C2
1N4148 D1 5K1 R7
5K1
8K2 10 F R5 4 o 8 Ohmios
-Vcc -37v
R4
R6 C4 8K2 C7
8K2 R9 0.1 F
C3
5K1 R8 22 F
1N5404 +37 Vcc +37 Vcc
28VAC AC 28V AC
4700 uF
4700 uF
AC AC
4700 uF
Transformador 4700 uF
-37 Vcc
1N5404 -37 Vcc
Doblador de tensión Fuente simétrica
Construyasuvideorockola.com

2. 2
Características del TDA7294
Una muy alta gama de funcionamiento de voltaje (± 40V)
Etapa de potencia DMOS
Alta potencia de salida (hasta 90W)
Silencio / función de STAND-BY
Baja distorsión
Bajo ruido
Protección de cortocircuito 15 - Vcc
14 Salida
Apagado térmico
13 + Vcc
12 N.C
11 N.C
TDA7294
10 Mute
9 Stand By
8 Señal -Vs
7 Señal +Vs
6 Booststrap
5 N.C
4 SVR
3 Entrada No invesora
2 Entrada inversora
1 GND
TDA7294
10 pF 5K1
22 uF 1K
22 uF 104
390 pF
56K 5K1
5 amperios
56K 5K1
104
5 amperios
8.2
5K1
8K2
8K2
8K2
474
22 uF
Bobina 10 uF
J3 J4
+
1N5404
Salida
1N5404
1N4148
G +
Entrada
2.7
4700 uF
G
Tierra
104
4700 uF 28v AC
Posición de los componentes
Construyasuvideorockola.com

3. 3
Circuito impreso (PCB), al derecho, para serigrafía, con doblador de tensión
12.6 cm
10 cm
Circuito impreso (PCB), En modo espejo, para planchado
12.6 cm
10 cm
Construyasuvideorockola.com

4. 4
Máscara de componentes con doblador de tensión
TDA7294
10 pF 5K1
22 uF 1K
22 uF 104
390 pF
56K 5K1
5 amperios
56K 5K1
104
5 amperios
8.2
5K1
8K2
8K2
8K2
474
22 uF
Bobina 10 uF
J3 J4
+
1N5404
Salida
1N5404
1N4148
G +
Entrada
2.7
4700 uF
G
Tierra
104
4700 uF 28v AC
Máscara antisoldante (Solder Mask UV)
Construyasuvideorockola.com

5. 5
Diagrama de conexión con transformador simple
Parlante
+
Entrada
G +
Salida 28v AC
Amplificador
Potenciómetro
28V AC
3
1
Transformador
2
120V /220V AC
Pin-1 = Tierra
Pin-2 = Salida
Pin-3 = Entrada
FU
SE
Señal
Fusible
Entrada AC
Construyasuvideorockola.com

6. 6
Circuito impreso (PCB), al derecho, para serigrafía, con fuente simétrica
13.5 cm
10 cm
Circuito impreso (PCB), En modo espejo, para planchado
13.5 cm
10 cm
Construyasuvideorockola.com

7. 7

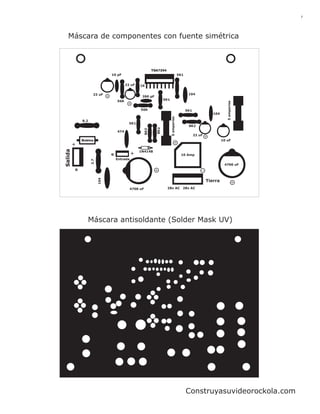

Máscara de componentes con fuente simétrica
TDA7294
10 pF 5K1
22 uF 1K
22 uF 104
390 pF
56K 5K1
5 amperios
56K 5K1
104
5 amperios
8.2
5K1
8K2
8K2
8K2
474
22 uF
Bobina 10 uF
+
Salida
1N4148
G + 10 Amp
Entrada
2.7
4700 uF
G
104
Tierra
4700 uF 28v AC 28v AC
Máscara antisoldante (Solder Mask UV)
Construyasuvideorockola.com

8. 8
Diagrama de conexión con transformador dual
Parlante
+
+ Entrada
G +
G
Salida 28v AC 28v AC
Tierra
Potenciómetro
28 0 28
3
1
Transformador
2
120V /220V AC
Pin-1 = Tierra
Pin-2 = Salida
Pin-3 = Entrada
FU
SE
Señal
Fusible
Entrada AC
Construyasuvideorockola.com

9. 9

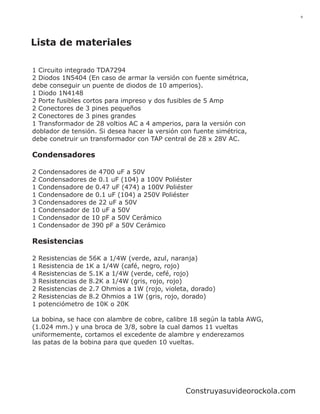

Lista de materiales
1 Circuito integrado TDA7294
2 Diodos 1N5404 (En caso de armar la versión con fuente simétrica,
debe conseguir un puente de diodos de 10 amperios).
1 Diodo 1N4148
2 Porte fusibles cortos para impreso y dos fusibles de 5 Amp
2 Conectores de 3 pines pequeños
2 Conectores de 3 pines grandes
1 Transformador de 28 voltios AC a 4 amperios, para la versión con
doblador de tensión. Si desea hacer la versión con fuente simétrica,
debe conetruir un transformador con TAP central de 28 x 28V AC.
Condensadores
2 Condensadores de 4700 uF a 50V
2 Condensadores de 0.1 uF (104) a 100V Poliéster
1 Condensadore de 0.47 uF (474) a 100V Poliéster
1 Condensadore de 0.1 uF (104) a 250V Poliéster
3 Condensadores de 22 uF a 50V
1 Condensador de 10 uF a 50V
1 Condensador de 10 pF a 50V Cerámico
1 Condensador de 390 pF a 50V Cerámico
Resistencias
2 Resistencias de 56K a 1/4W (verde, azul, naranja)
1 Resistencia de 1K a 1/4W (café, negro, rojo)
4 Resistencias de 5.1K a 1/4W (verde, cefé, rojo)
3 Resistencias de 8.2K a 1/4W (gris, rojo, rojo)
2 Resistencias de 2.7 Ohmios a 1W (rojo, violeta, dorado)
2 Resistencias de 8.2 Ohmios a 1W (gris, rojo, dorado)
1 potenciómetro de 10K o 20K
La bobina, se hace con alambre de cobre, calibre 18 según la tabla AWG,
(1.024 mm.) y una broca de 3/8, sobre la cual damos 11 vueltas
uniformemente, cortamos el excedente de alambre y enderezamos
las patas de la bobina para que queden 10 vueltas.
