Este documento describe diferentes tipos de transistores, incluyendo el transistor JFET que funciona según la tensión entre sus terminales, el transistor MOSFET que consiste en un sustrato semiconductor con dos islas dopadas separadas por un dieléctrico, el transistor de contacto puntual que fue el primero en obtener ganancia, el transistor de unión bipolar fabricado sobre un monocristal semiconductor con tres zonas dopadas formando dos uniones, y el fototransistor que puede funcionar como un transistor normal o ser controlado por la luz incidente.

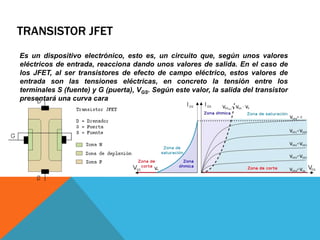

2. TRANSISTOR JFET
Es un dispositivo electrónico, esto es, un circuito que, según unos valores
eléctricos de entrada, reacciona dando unos valores de salida. En el caso de
los JFET, al ser transistores de efecto de campo eléctrico, estos valores de
entrada son las tensiones eléctricas, en concreto la tensión entre los
terminales S (fuente) y G (puerta), VGS. Según este valor, la salida del transistor
presentará una curva cara

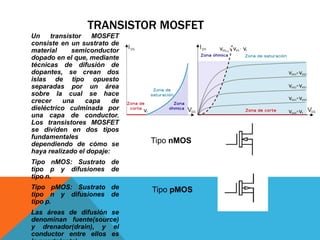

3. TRANSISTOR MOSFET
Un transistor MOSFET
consiste en un sustrato de
material semiconductor
dopado en el que, mediante
técnicas de difusión de
dopantes, se crean dos
islas de tipo opuesto
separadas por un área
sobre la cual se hace
crecer una capa de
dieléctrico culminada por
una capa de conductor.
Los transistores MOSFET
se dividen en dos tipos
fundamentales
dependiendo de cómo se
haya realizado el dopaje:
Tipo nMOS: Sustrato de
tipo p y difusiones de
tipo n.
Tipo pMOS: Sustrato de
tipo n y difusiones de
tipo p.
Las áreas de difusión se
denominan fuente(source)
y drenador(drain), y el
conductor entre ellos es
Tipo nMOS
Tipo pMOS

4. TRANSISTOR DE CONTACTO PUNTUAL
Llamado también transistor de punta de contacto, fue el primer
transistor capaz de obtener ganancia, inventado en 1947 por J.
Bardeen y W. Brattain. Consta de una base
de germanio, semiconductor para entonces mejor conocido que
la combinación cobre-óxido de cobre, sobre la que se
apoyan, muy juntas, dos puntas metálicas que constituyen el
emisor y el colector. La corriente de base es capaz de modular
la resistencia que se "ve" en el colector, de ahí el nombre de
"transfer resistor".

5. TRANSISTOR DE UNIÓN BIPOLAR
El transistor de unión bipolar, o BJT por sus siglas en inglés, se fabrica
básicamente sobre un monocristal de Germanio, Silicio o Arseniuro de galio, que
tienen cualidades de semiconductores, estado intermedio
entre conductores como los metales y los aislantes como el diamante. Sobre el
sustrato de cristal, se contaminan en forma muy controlada tres zonas, dos de
las cuales son del mismo tipo, NPN o PNP, quedando formadas dos uniones NP.
La zona N con elementos donantes de electrones (cargas negativas) y la zona P
de aceptadores o "huecos" (cargas positivas). Normalmente se utilizan como
elementos aceptadores P al Indio (In),Aluminio (Al) o Galio (Ga) y donantes N
al Arsénico (As) o Fósforo (P).

6. FOTOTRANSISTOR
Los fototransistores son sensibles a
la radiación electromagnética en
frecuencias cercanas a la de
la luz visible; debido a esto su flujo de
corriente puede ser regulado por medio
de la luz incidente. Un fototransistor
es, en esencia, lo mismo que un
transistor normal, sólo que puede
trabajar de 2 maneras diferentes:
Como un transistor normal con la
corriente de base (IB) (modo común).
Como fototransistor, cuando la luz que
incide en este elemento hace las veces
de corriente de base. (IP) (modo de
iluminación).
