Transistores
1. Instituto Universitario de Tecnología
``Antonio José de Sucre´´
Extensión Barquisimeto
Alumno: Edgardo M. Salas C.
C.I.: 18.115.243
Asignatura: Electrónica I
Sección: SAIA – S1
Transistores Bipolares
de Unión

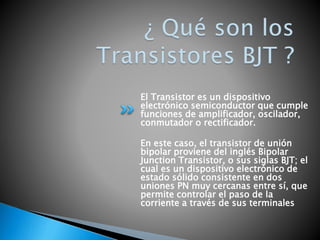

2. El Transistor es un dispositivo
electrónico semiconductor que cumple
funciones de amplificador, oscilador,
conmutador o rectificador.
En este caso, el transistor de unión
bipolar proviene del inglés Bipolar
Junction Transistor, o sus siglas BJT; el
cual es un dispositivo electrónico de
estado sólido consistente en dos
uniones PN muy cercanas entre sí, que
permite controlar el paso de la
corriente a través de sus terminales

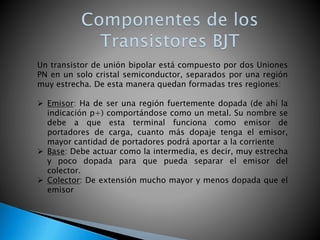

3. Un transistor de unión bipolar está compuesto por dos Uniones
PN en un solo cristal semiconductor, separados por una región
muy estrecha. De esta manera quedan formadas tres regiones:
Emisor: Ha de ser una región fuertemente dopada (de ahí la
indicación p+) comportándose como un metal. Su nombre se
debe a que esta terminal funciona como emisor de
portadores de carga, cuanto más dopaje tenga el emisor,
mayor cantidad de portadores podrá aportar a la corriente
Base: Debe actuar como la intermedia, es decir, muy estrecha
y poco dopada para que pueda separar el emisor del
colector.
Colector: De extensión mucho mayor y menos dopada que el
emisor

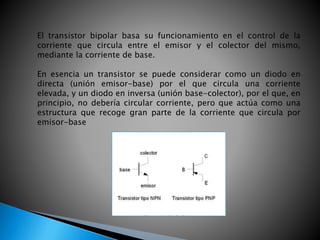

4. El transistor bipolar basa su funcionamiento en el control de la
corriente que circula entre el emisor y el colector del mismo,
mediante la corriente de base.
En esencia un transistor se puede considerar como un diodo en
directa (unión emisor-base) por el que circula una corriente
elevada, y un diodo en inversa (unión base-colector), por el que, en
principio, no debería circular corriente, pero que actúa como una
estructura que recoge gran parte de la corriente que circula por
emisor-base
5. El transistor de unión bipolar se fabrica básicamente sobre un
monocristal de Germanio, Silicio o Arseniuro de galio, que tienen
cualidades de semiconductores, estado intermedio entre conductores
como los metales y los aislantes como el diamante.
Sobre el sustrato de cristal, se contaminan en forma muy controlada
tres zonas, dos de las cuales son del mismo tipo, NPN o PNP,
quedando formadas dos uniones NP.
La zona N con elementos donantes de electrones (cargas negativas) y
la zona P de aceptadores o huecos (cargas positivas). Normalmente se
utilizan como elementos aceptadores P al Indio (In), Aluminio (Al) o
Galio (Ga) y donantes N al Arsénico (As) o Fósforo (P).
La configuración de uniones PN, dan como resultado transistores PNP
o NPN, donde la letra intermedia siempre corresponde a la
característica de la base, y las otras dos al emisor y al colector que, si
bien son del mismo tipo y de signo contrario a la base, tienen
diferente contaminación entre ellas.

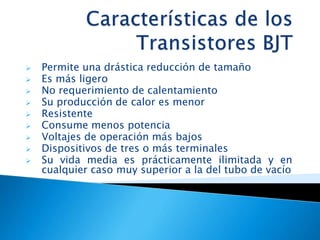

6. Permite una drástica reducción de tamaño
Es más ligero
No requerimiento de calentamiento
Su producción de calor es menor
Resistente
Consume menos potencia
Voltajes de operación más bajos
Dispositivos de tres o más terminales
Su vida media es prácticamente ilimitada y en
cualquier caso muy superior a la del tubo de vacío

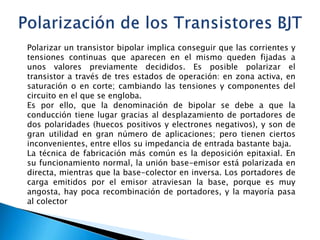

7. Polarizar un transistor bipolar implica conseguir que las corrientes y
tensiones continuas que aparecen en el mismo queden fijadas a
unos valores previamente decididos. Es posible polarizar el
transistor a través de tres estados de operación: en zona activa, en
saturación o en corte; cambiando las tensiones y componentes del
circuito en el que se engloba.
Es por ello, que la denominación de bipolar se debe a que la
conducción tiene lugar gracias al desplazamiento de portadores de
dos polaridades (huecos positivos y electrones negativos), y son de
gran utilidad en gran número de aplicaciones; pero tienen ciertos
inconvenientes, entre ellos su impedancia de entrada bastante baja.
La técnica de fabricación más común es la deposición epitaxial. En
su funcionamiento normal, la unión base-emisor está polarizada en
directa, mientras que la base-colector en inversa. Los portadores de
carga emitidos por el emisor atraviesan la base, porque es muy
angosta, hay poca recombinación de portadores, y la mayoría pasa
al colector

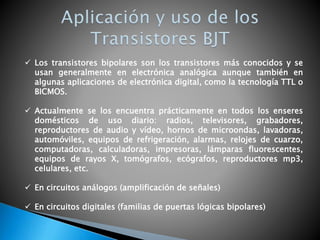

8. Los transistores bipolares son los transistores más conocidos y se
usan generalmente en electrónica analógica aunque también en
algunas aplicaciones de electrónica digital, como la tecnología TTL o
BICMOS.
Actualmente se los encuentra prácticamente en todos los enseres
domésticos de uso diario: radios, televisores, grabadores,
reproductores de audio y vídeo, hornos de microondas, lavadoras,
automóviles, equipos de refrigeración, alarmas, relojes de cuarzo,
computadoras, calculadoras, impresoras, lámparas fluorescentes,
equipos de rayos X, tomógrafos, ecógrafos, reproductores mp3,
celulares, etc.
En circuitos análogos (amplificación de señales)
En circuitos digitales (familias de puertas lógicas bipolares)
