Este documento describe diferentes tipos de transistores, incluyendo JFET, MOSFET, fototransistor, transistor de contacto puntual y transistor de unión bipolar. Explica sus características y estructuras básicas. También menciona que los transistores han facilitado en gran medida el diseño de circuitos electrónicos y han revolucionado la vida moderna al estar presentes en casi todos los aparatos electrónicos.

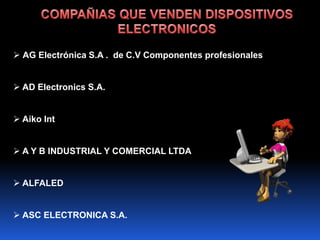

2.  AG Electrónica S.A . de C.V Componentes profesionales
 AD Electronics S.A.
 Aiko Int
 A Y B INDUSTRIAL Y COMERCIAL LTDA
 ALFALED
 ASC ELECTRONICA S.A.

3. Es un dispositivo electrónico semiconductor que cumple funciones de
amplificador, oscilador, conmutador o rectificador.

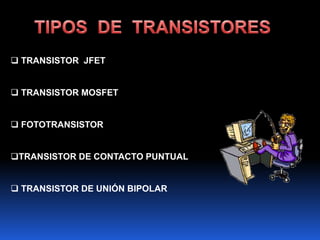

4.  TRANSISTOR JFET
 TRANSISTOR MOSFET
 FOTOTRANSISTOR
TRANSISTOR DE CONTACTO PUNTUAL
 TRANSISTOR DE UNIÓN BIPOLAR

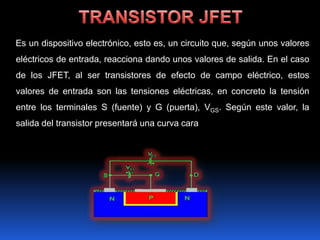

5. Es un dispositivo electrónico, esto es, un circuito que, según unos valores
eléctricos de entrada, reacciona dando unos valores de salida. En el caso
de los JFET, al ser transistores de efecto de campo eléctrico, estos
valores de entrada son las tensiones eléctricas, en concreto la tensión
entre los terminales S (fuente) y G (puerta), VGS. Según este valor, la
salida del transistor presentará una curva cara

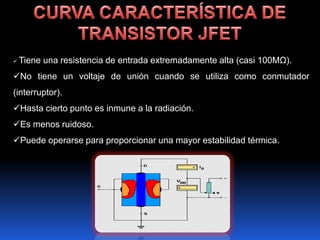

6.  Tiene una resistencia de entrada extremadamente alta (casi 100MΩ).
No tiene un voltaje de unión cuando se utiliza como conmutador
(interruptor).
Hasta cierto punto es inmune a la radiación.
Es menos ruidoso.
Puede operarse para proporcionar una mayor estabilidad térmica.

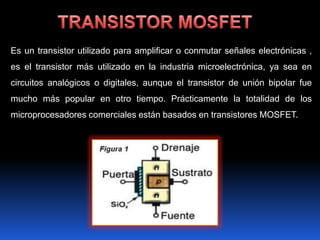

8. Es un transistor utilizado para amplificar o conmutar señales electrónicas ,
es el transistor más utilizado en la industria microelectrónica, ya sea en
circuitos analógicos o digitales, aunque el transistor de unión bipolar fue
mucho más popular en otro tiempo. Prácticamente la totalidad de los
microprocesadores comerciales están basados en transistores MOSFET.

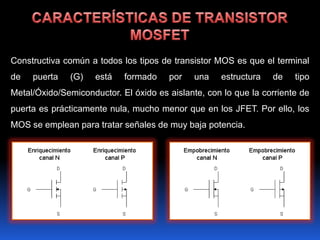

9. Constructiva común a todos los tipos de transistor MOS es que el terminal
de puerta (G) está formado por una estructura de tipo
Metal/Óxido/Semiconductor. El óxido es aislante, con lo que la corriente de
puerta es prácticamente nula, mucho menor que en los JFET. Por ello, los
MOS se emplean para tratar señales de muy baja potencia.

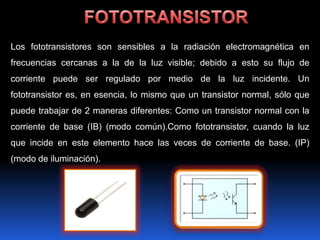

11. Los fototransistores son sensibles a la radiación electromagnética en
frecuencias cercanas a la de la luz visible; debido a esto su flujo de
corriente puede ser regulado por medio de la luz incidente. Un
fototransistor es, en esencia, lo mismo que un transistor normal, sólo que
puede trabajar de 2 maneras diferentes: Como un transistor normal con la
corriente de base (IB) (modo común).Como fototransistor, cuando la luz
que incide en este elemento hace las veces de corriente de base. (IP)
(modo de iluminación).

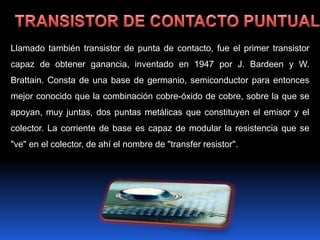

15. Llamado también transistor de punta de contacto, fue el primer transistor
capaz de obtener ganancia, inventado en 1947 por J. Bardeen y W.
Brattain. Consta de una base de germanio, semiconductor para entonces
mejor conocido que la combinación cobre-óxido de cobre, sobre la que se
apoyan, muy juntas, dos puntas metálicas que constituyen el emisor y el
colector. La corriente de base es capaz de modular la resistencia que se
"ve" en el colector, de ahí el nombre de "transfer resistor".

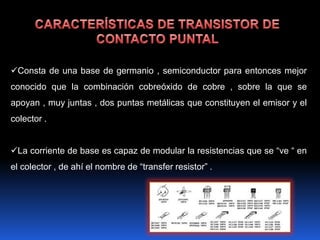

16. Consta de una base de germanio , semiconductor para entonces mejor
conocido que la combinación cobreóxido de cobre , sobre la que se
apoyan , muy juntas , dos puntas metálicas que constituyen el emisor y el
colector .
La corriente de base es capaz de modular la resistencias que se “ve “ en
el colector , de ahí el nombre de “transfer resistor” .

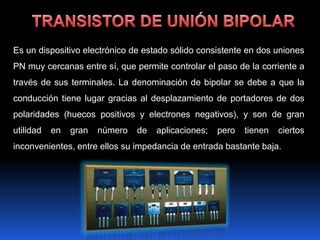

19. Es un dispositivo electrónico de estado sólido consistente en dos uniones
PN muy cercanas entre sí, que permite controlar el paso de la corriente a
través de sus terminales. La denominación de bipolar se debe a que la
conducción tiene lugar gracias al desplazamiento de portadores de dos
polaridades (huecos positivos y electrones negativos), y son de gran
utilidad en gran número de aplicaciones; pero tienen ciertos
inconvenientes, entre ellos su impedancia de entrada bastante baja.

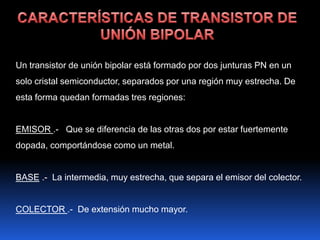

20. Un transistor de unión bipolar está formado por dos junturas PN en un
solo cristal semiconductor, separados por una región muy estrecha. De
esta forma quedan formadas tres regiones:
EMISOR .- Que se diferencia de las otras dos por estar fuertemente
dopada, comportándose como un metal.
BASE .- La intermedia, muy estrecha, que separa el emisor del colector.
COLECTOR .- De extensión mucho mayor.

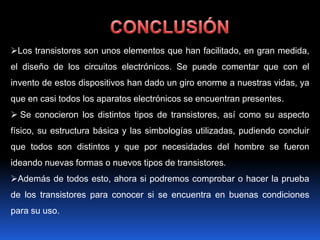

23. Los transistores son unos elementos que han facilitado, en gran medida,
el diseño de los circuitos electrónicos. Se puede comentar que con el
invento de estos dispositivos han dado un giro enorme a nuestras vidas, ya
que en casi todos los aparatos electrónicos se encuentran presentes.
 Se conocieron los distintos tipos de transistores, así como su aspecto
físico, su estructura básica y las simbologías utilizadas, pudiendo concluir
que todos son distintos y que por necesidades del hombre se fueron
ideando nuevas formas o nuevos tipos de transistores.
Además de todos esto, ahora si podremos comprobar o hacer la prueba
de los transistores para conocer si se encuentra en buenas condiciones
para su uso.
