Este documento describe diferentes tipos de transistores, incluyendo sus características y usos. Explica que los transistores son dispositivos semiconductores que cumplen funciones como amplificadores, osciladores, conmutadores o rectificadores, y se encuentran en muchos aparatos electrónicos. Luego describe los transistores JFET, MOSFET, BJT, MESFET y sus características de funcionamiento, como el número de terminales y cómo controlan el flujo de corriente.

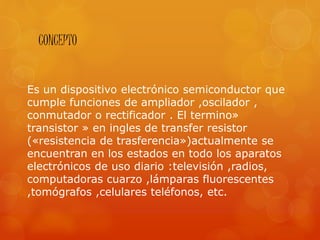

2. CONCEPTO
Es un dispositivo electrónico semiconductor que
cumple funciones de ampliador ,oscilador ,
conmutador o rectificador . El termino»
transistor » en ingles de transfer resistor
(«resistencia de trasferencia»)actualmente se
encuentran en los estados en todo los aparatos
electrónicos de uso diario :televisión ,radios,
computadoras cuarzo ,lámparas fluorescentes
,tomógrafos ,celulares teléfonos, etc.

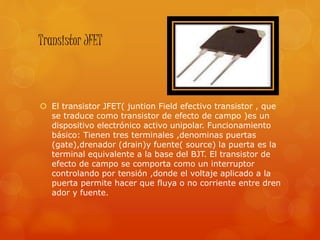

3. Transistor JFET
El transistor JFET( juntion Field efectivo transistor , que
se traduce como transistor de efecto de campo )es un
dispositivo electrónico activo unipolar. Funcionamiento
básico: Tienen tres terminales ,denominas puertas
(gate),drenador (drain)y fuente( source) la puerta es la
terminal equivalente a la base del BJT. El transistor de
efecto de campo se comporta como un interruptor
controlando por tensión ,donde el voltaje aplicado a la
puerta permite hacer que fluya o no corriente entre dren
ador y fuente.
4. CARACTERISITICAS
Este tipo de transistor se polariza de manera diferente al
transistor bipolar . La terminal de drenaje se polariza
positivamente con respecto al terminal de fuentes (Vdd)y
la compuerta se polariza negativamente con respecto a la
fuente (.Vgg) Al hacer un barrido en corriente directa se
obtienen las curvas características del transistor JFET. Las
curvas características típicas para estos transistores se
encuentran en la imagen ,nótese que se distinguen tres
zonas importantes :l • a zona óhmica • la zona de corte •
la zona de saturación.

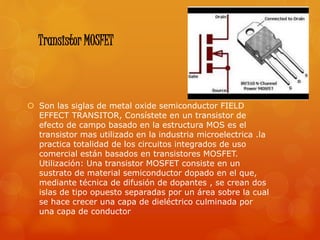

5. Transistor MOSFET
Son las siglas de metal oxide semiconductor FIELD
EFFECT TRANSITOR, Consístete en un transistor de
efecto de campo basado en la estructura MOS es el
transistor mas utilizado en la industria microelectrica .la
practica totalidad de los circuitos integrados de uso
comercial están basados en transistores MOSFET.
Utilización: Una transistor MOSFET consiste en un
sustrato de material semiconductor dopado en el que,
mediante técnica de difusión de dopantes , se crean dos
islas de tipo opuesto separadas por un área sobre la cual
se hace crecer una capa de dieléctrico culminada por
una capa de conductor

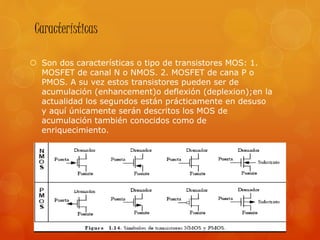

6. Características
Son dos características o tipo de transistores MOS: 1.
MOSFET de canal N o NMOS. 2. MOSFET de cana P o
PMOS. A su vez estos transistores pueden ser de
acumulación (enhancement)o deflexión (deplexion);en la
actualidad los segundos están prácticamente en desuso
y aquí únicamente serán descritos los MOS de
acumulación también conocidos como de
enriquecimiento.

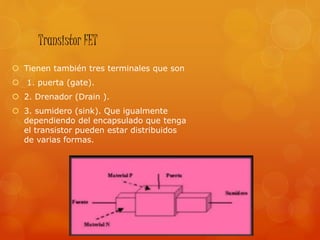

7. Transistor FET
Tienen también tres terminales que son
1. puerta (gate).
2. Drenador (Drain ).
3. sumidero (sink). Que igualmente
dependiendo del encapsulado que tenga
el transistor pueden estar distribuidos
de varias formas.

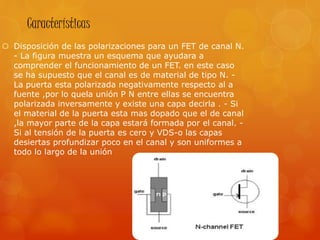

8. Características
Disposición de las polarizaciones para un FET de canal N.
- La figura muestra un esquema que ayudara a
comprender el funcionamiento de un FET. en este caso
se ha supuesto que el canal es de material de tipo N. -
La puerta esta polarizada negativamente respecto al a
fuente ,por lo quela unión P N entre ellas se encuentra
polarizada inversamente y existe una capa decirla . - Si
el material de la puerta esta mas dopado que el de canal
,la mayor parte de la capa estará formada por el canal. -
Si al tensión de la puerta es cero y VDS-o las capas
desiertas profundizar poco en el canal y son uniformes a
todo lo largo de la unión

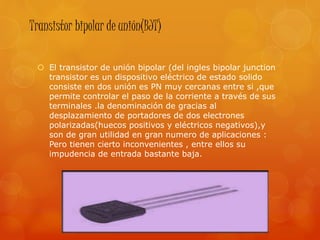

9. Transistor bipolar de unión(BJT)
El transistor de unión bipolar (del ingles bipolar junction
transistor es un dispositivo eléctrico de estado solido
consiste en dos unión es PN muy cercanas entre si ,que
permite controlar el paso de la corriente a través de sus
terminales .la denominación de gracias al
desplazamiento de portadores de dos electrones
polarizadas(huecos positivos y eléctricos negativos),y
son de gran utilidad en gran numero de aplicaciones :
Pero tienen cierto inconvenientes , entre ellos su
impudencia de entrada bastante baja.
10. Características
Los transistores bipolares son los transistores mas
conocidos y se usan generalmente en eléctrica analógica
aunque también en algunas aplicaciones de eléctrica
digital ,como la tecnología TTL o BICMOS. Un transistor
de unión bipolar consiste en tres regiones
semiconductores dopadas : La región del emisor ,la
región de la base y la región del colector ,estas regiones
son respectivamente Tipo P Tipo N Tipo de
trasmisor se unión bipolar 1. PNP . 2. NPN:

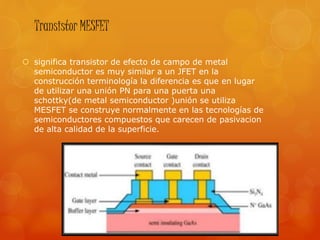

11. Transistor MESFET
significa transistor de efecto de campo de metal
semiconductor es muy similar a un JFET en la
construcción terminología la diferencia es que en lugar
de utilizar una unión PN para una puerta una
schottky(de metal semiconductor )unión se utiliza
MESFET se construye normalmente en las tecnologías de
semiconductores compuestos que carecen de pasivacion
de alta calidad de la superficie.

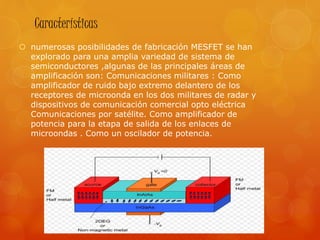

12. Características
numerosas posibilidades de fabricación MESFET se han
explorado para una amplia variedad de sistema de
semiconductores ,algunas de las principales áreas de
amplificación son: Comunicaciones militares : Como
amplificador de ruido bajo extremo delantero de los
receptores de microonda en los dos militares de radar y
dispositivos de comunicación comercial opto eléctrica
Comunicaciones por satélite. Como amplificador de
potencia para la etapa de salida de los enlaces de
microondas . Como un oscilador de potencia.
