SlideShare una empresa de Scribd logo
Procesos de fabricación
Dr. Víctor castellano
Tratamientos térmicos del acero
Rodriguez amado ian miguel 13250984

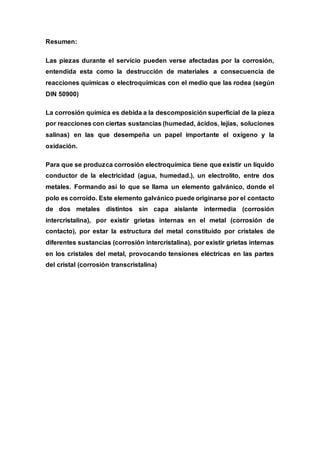

Resumen:
Las piezas durante el servicio pueden verse afectadas por la corrosión,
entendida esta como la destrucción de materiales a consecuencia de
reacciones químicas o electroquímicas con el medio que las rodea (según
DIN 50900)
La corrosión química es debida a la descomposición superficial de la pieza
por reacciones con ciertas sustancias (humedad, ácidos, lejías, soluciones
salinas) en las que desempeña un papel importante el oxígeno y la
oxidación.
Para que se produzca corrosión electroquímica tiene que existir un líquido
conductor de la electricidad (agua, humedad.), un electrolito, entre dos
metales. Formando así lo que se llama un elemento galvánico, donde el
polo es corroído. Este elemento galvánico puede originarse por el contacto
de dos metales distintos sin capa aislante intermedia (corrosión
intercristalina), por existir grietas internas en el metal (corrosión de
contacto), por estar la estructura del metal constituido por cristales de
diferentes sustancias (corrosión intercristalina), por existir grietas internas
en los cristales del metal, provocando tensiones eléctricas en las partes
del cristal (corrosión transcristalina)
TRATAMIENTOS TERMICOS DEL ACERO
ÍNDICE
1.- INTRODUCCIÓN
2.- TRATAMIENTOS TÉRMICOS
2.1.- RECOCIDO
2.2.- TEMPLE
2.2.1.- TEMPLABILIDAD
2.3.- REVENIDO

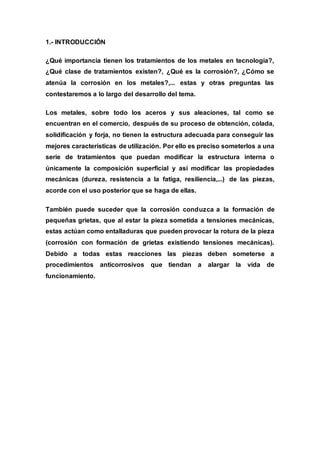

1.- INTRODUCCIÓN
¿Qué importancia tienen los tratamientos de los metales en tecnología?,
¿Qué clase de tratamientos existen?, ¿Qué es la corrosión?, ¿Cómo se
atenúa la corrosión en los metales?,... estas y otras preguntas las
contestaremos a lo largo del desarrollo del tema.
Los metales, sobre todo los aceros y sus aleaciones, tal como se
encuentran en el comercio, después de su proceso de obtención, colada,
solidificación y forja, no tienen la estructura adecuada para conseguir las
mejores características de utilización. Por ello es preciso someterlos a una
serie de tratamientos que puedan modificar la estructura interna o
únicamente la composición superficial y así modificar las propiedades
mecánicas (dureza, resistencia a la fatiga, resiliencia,...) de las piezas,
acorde con el uso posterior que se haga de ellas.
También puede suceder que la corrosión conduzca a la formación de
pequeñas grietas, que al estar la pieza sometida a tensiones mecánicas,
estas actúan como entalladuras que pueden provocar la rotura de la pieza
(corrosión con formación de grietas existiendo tensiones mecánicas).
Debido a todas estas reacciones las piezas deben someterse a
procedimientos anticorrosivos que tiendan a alargar la vida de
funcionamiento.

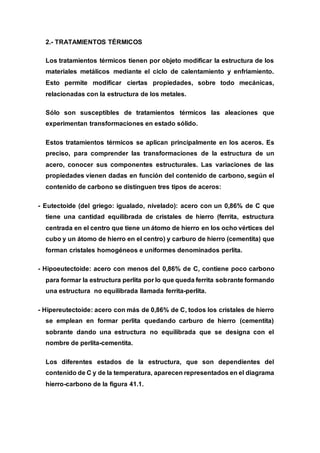

2.- TRATAMIENTOS TÉRMICOS
Los tratamientos térmicos tienen por objeto modificar la estructura de los
materiales metálicos mediante el ciclo de calentamiento y enfriamiento.
Esto permite modificar ciertas propiedades, sobre todo mecánicas,
relacionadas con la estructura de los metales.
Sólo son susceptibles de tratamientos térmicos las aleaciones que
experimentan transformaciones en estado sólido.
Estos tratamientos térmicos se aplican principalmente en los aceros. Es
preciso, para comprender las transformaciones de la estructura de un
acero, conocer sus componentes estructurales. Las variaciones de las
propiedades vienen dadas en función del contenido de carbono, según el
contenido de carbono se distinguen tres tipos de aceros:
- Eutectoide (del griego: igualado, nivelado): acero con un 0,86% de C que
tiene una cantidad equilibrada de cristales de hierro (ferrita, estructura
centrada en el centro que tiene un átomo de hierro en los ocho vértices del
cubo y un átomo de hierro en el centro) y carburo de hierro (cementita) que
forman cristales homogéneos e uniformes denominados perlita.
- Hipoeutectoide: acero con menos del 0,86% de C, contiene poco carbono
para formar la estructura perlita por lo que queda ferrita sobrante formando
una estructura no equilibrada llamada ferrita-perlita.
- Hipereutectoide: acero con más de 0,86% de C, todos los cristales de hierro
se emplean en formar perlita quedando carburo de hierro (cementita)
sobrante dando una estructura no equilibrada que se designa con el
nombre de perlita-cementita.
Los diferentes estados de la estructura, que son dependientes del
contenido de C y de la temperatura, aparecen representados en el diagrama
hierro-carbono de la figura 41.1.

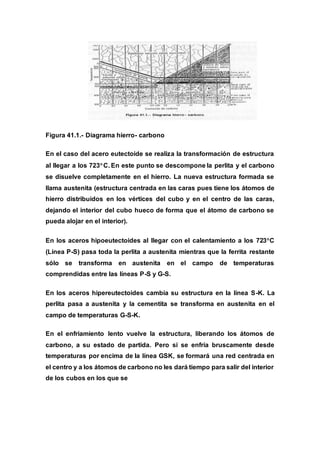

Figura 41.1.- Diagrama hierro- carbono
En el caso del acero eutectoide se realiza la transformación de estructura
al llegar a los 723C. En este punto se descompone la perlita y el carbono
se disuelve completamente en el hierro. La nueva estructura formada se
llama austenita (estructura centrada en las caras pues tiene los átomos de
hierro distribuidos en los vértices del cubo y en el centro de las caras,
dejando el interior del cubo hueco de forma que el átomo de carbono se
pueda alojar en el interior).
En los aceros hipoeutectoides al llegar con el calentamiento a los 723C
(Línea P-S) pasa toda la perlita a austenita mientras que la ferrita restante
sólo se transforma en austenita en el campo de temperaturas
comprendidas entre las líneas P-S y G-S.
En los aceros hipereutectoides cambia su estructura en la línea S-K. La
perlita pasa a austenita y la cementita se transforma en austenita en el
campo de temperaturas G-S-K.
En el enfriamiento lento vuelve la estructura, liberando los átomos de
carbono, a su estado de partida. Pero si se enfría bruscamente desde
temperaturas por encima de la línea GSK, se formará una red centrada en
el centro y a los átomos de carbono no les dará tiempo para salir del interior
de los cubos en los que se

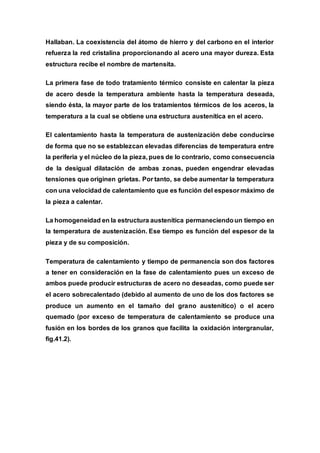

Hallaban. La coexistencia del átomo de hierro y del carbono en el interior
refuerza la red cristalina proporcionando al acero una mayor dureza. Esta
estructura recibe el nombre de martensita.
La primera fase de todo tratamiento térmico consiste en calentar la pieza
de acero desde la temperatura ambiente hasta la temperatura deseada,
siendo ésta, la mayor parte de los tratamientos térmicos de los aceros, la
temperatura a la cual se obtiene una estructura austenítica en el acero.
El calentamiento hasta la temperatura de austenización debe conducirse
de forma que no se establezcan elevadas diferencias de temperatura entre
la periferia y el núcleo de la pieza, pues de lo contrario, como consecuencia
de la desigual dilatación de ambas zonas, pueden engendrar elevadas
tensiones que originen grietas. Por tanto, se debe aumentar la temperatura
con una velocidad de calentamiento que es función del espesor máximo de
la pieza a calentar.
La homogeneidad en la estructura austenítica permaneciendoun tiempo en
la temperatura de austenización. Ese tiempo es función del espesor de la
pieza y de su composición.
Temperatura de calentamiento y tiempo de permanencia son dos factores
a tener en consideración en la fase de calentamiento pues un exceso de
ambos puede producir estructuras de acero no deseadas, como puede ser
el acero sobrecalentado (debido al aumento de uno de los dos factores se
produce un aumento en el tamaño del grano austenítico) o el acero
quemado (por exceso de temperatura de calentamiento se produce una
fusión en los bordes de los granos que facilita la oxidación intergranular,
fig.41.2).

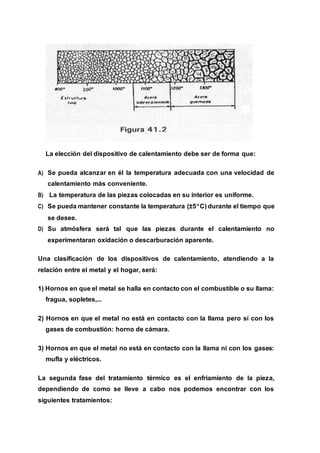

La elección del dispositivo de calentamiento debe ser de forma que:
A) Se pueda alcanzar en él la temperatura adecuada con una velocidad de
calentamiento más conveniente.
B) La temperatura de las piezas colocadas en su interior es uniforme.
C) Se pueda mantener constante la temperatura (±5C) durante el tiempo que
se desee.
D) Su atmósfera será tal que las piezas durante el calentamiento no
experimentaran oxidación o descarburación aparente.
Una clasificación de los dispositivos de calentamiento, atendiendo a la
relación entre el metal y el hogar, será:
1) Hornos en que el metal se halla en contacto con el combustible o su llama:
fragua, sopletes,...
2) Hornos en que el metal no está en contacto con la llama pero sí con los
gases de combustión: horno de cámara.
3) Hornos en que el metal no está en contacto con la llama ni con los gases:
mufla y eléctricos.
La segunda fase del tratamiento térmico es el enfriamiento de la pieza,
dependiendo de como se lleve a cabo nos podemos encontrar con los
siguientes tratamientos:

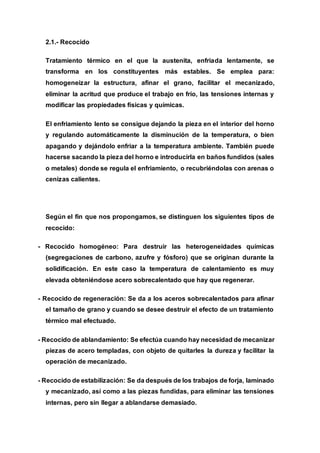

2.1.- Recocido
Tratamiento térmico en el que la austenita, enfriada lentamente, se
transforma en los constituyentes más estables. Se emplea para:
homogeneizar la estructura, afinar el grano, facilitar el mecanizado,
eliminar la acritud que produce el trabajo en frío, las tensiones internas y
modificar las propiedades físicas y químicas.
El enfriamiento lento se consigue dejando la pieza en el interior del horno
y regulando automáticamente la disminución de la temperatura, o bien
apagando y dejándolo enfriar a la temperatura ambiente. También puede
hacerse sacando la pieza del horno e introducirla en baños fundidos (sales
o metales) donde se regula el enfriamiento, o recubriéndolas con arenas o
cenizas calientes.
Según el fin que nos propongamos, se distinguen los siguientes tipos de
recocido:
- Recocido homogéneo: Para destruir las heterogeneidades químicas
(segregaciones de carbono, azufre y fósforo) que se originan durante la
solidificación. En este caso la temperatura de calentamiento es muy
elevada obteniéndose acero sobrecalentado que hay que regenerar.
- Recocido de regeneración: Se da a los aceros sobrecalentados para afinar
el tamaño de grano y cuando se desee destruir el efecto de un tratamiento
térmico mal efectuado.
- Recocido de ablandamiento: Se efectúa cuando hay necesidad de mecanizar
piezas de acero templadas, con objeto de quitarles la dureza y facilitar la
operación de mecanizado.
- Recocido de estabilización: Se da después de los trabajos de forja, laminado
y mecanizado, así como a las piezas fundidas, para eliminar las tensiones
internas, pero sin llegar a ablandarse demasiado.

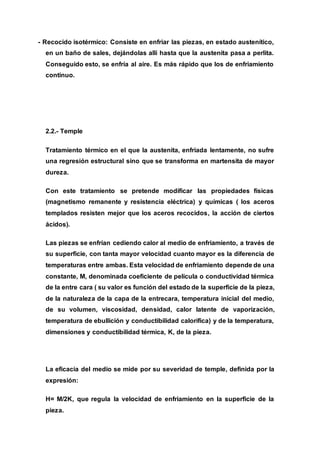

- Recocido isotérmico: Consiste en enfriar las piezas, en estado austenítico,
en un baño de sales, dejándolas allí hasta que la austenita pasa a perlita.
Conseguido esto, se enfría al aire. Es más rápido que los de enfriamiento
continuo.
2.2.- Temple
Tratamiento térmico en el que la austenita, enfriada lentamente, no sufre
una regresión estructural sino que se transforma en martensita de mayor
dureza.
Con este tratamiento se pretende modificar las propiedades físicas
(magnetismo remanente y resistencia eléctrica) y químicas ( los aceros
templados resisten mejor que los aceros recocidos, la acción de ciertos
ácidos).
Las piezas se enfrían cediendo calor al medio de enfriamiento, a través de
su superficie, con tanta mayor velocidad cuanto mayor es la diferencia de
temperaturas entre ambas. Esta velocidad de enfriamiento depende de una
constante, M, denominada coeficiente de película o conductividad térmica
de la entre cara ( su valor es función del estado de la superficie de la pieza,
de la naturaleza de la capa de la entrecara, temperatura inicial del medio,
de su volumen, viscosidad, densidad, calor latente de vaporización,
temperatura de ebullición y conductibilidad calorífica) y de la temperatura,
dimensiones y conductibilidad térmica, K, de la pieza.
La eficacia del medio se mide por su severidad de temple, definida por la
expresión:
H= M/2K, que regula la velocidad de enfriamiento en la superficie de la
pieza.

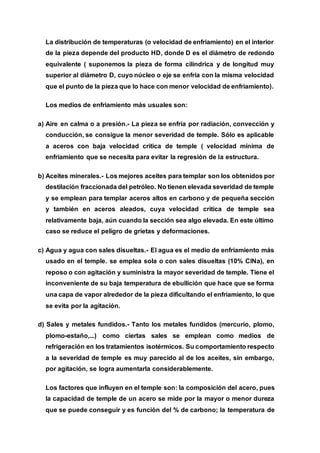

La distribución de temperaturas (o velocidad de enfriamiento) en el interior
de la pieza depende del producto HD, donde D es el diámetro de redondo
equivalente ( suponemos la pieza de forma cilíndrica y de longitud muy
superior al diámetro D, cuyo núcleo o eje se enfría con la misma velocidad
que el punto de la pieza que lo hace con menor velocidad de enfriamiento).
Los medios de enfriamiento más usuales son:
a) Aire en calma o a presión.- La pieza se enfría por radiación, convección y
conducción, se consigue la menor severidad de temple. Sólo es aplicable
a aceros con baja velocidad crítica de temple ( velocidad mínima de
enfriamiento que se necesita para evitar la regresión de la estructura.
b) Aceites minerales.- Los mejores aceites para templar son los obtenidos por
destilación fraccionada del petróleo. No tienen elevada severidad de temple
y se emplean para templar aceros altos en carbono y de pequeña sección
y también en aceros aleados, cuya velocidad crítica de temple sea
relativamente baja, aún cuando la sección sea algo elevada. En este último
caso se reduce el peligro de grietas y deformaciones.
c) Agua y agua con sales disueltas.- El agua es el medio de enfriamiento más
usado en el temple. se emplea sola o con sales disueltas (10% ClNa), en
reposo o con agitación y suministra la mayor severidad de temple. Tiene el
inconveniente de su baja temperatura de ebullición que hace que se forma
una capa de vapor alrededor de la pieza dificultando el enfriamiento, lo que
se evita por la agitación.
d) Sales y metales fundidos.- Tanto los metales fundidos (mercurio, plomo,
plomo-estaño,...) como ciertas sales se emplean como medios de
refrigeración en los tratamientos isotérmicos. Su comportamiento respecto
a la severidad de temple es muy parecido al de los aceites, sin embargo,
por agitación, se logra aumentarla considerablemente.

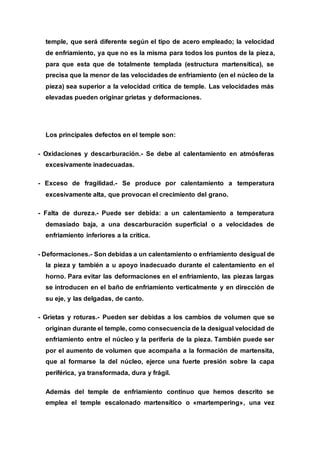

Los factores que influyen en el temple son: la composición del acero, pues
la capacidad de temple de un acero se mide por la mayor o menor dureza
que se puede conseguir y es función del % de carbono; la temperatura de
temple, que será diferente según el tipo de acero empleado; la velocidad
de enfriamiento, ya que no es la misma para todos los puntos de la pieza,
para que esta que de totalmente templada (estructura martensítica), se
precisa que la menor de las velocidades de enfriamiento (en el núcleo de la
pieza) sea superior a la velocidad crítica de temple. Las velocidades más
elevadas pueden originar grietas y deformaciones.
Los principales defectos en el temple son:
- Oxidaciones y descarburación.- Se debe al calentamiento en atmósferas
excesivamente inadecuadas.
- Exceso de fragilidad.- Se produce por calentamiento a temperatura
excesivamente alta, que provocan el crecimiento del grano.
- Falta de dureza.- Puede ser debida: a un calentamiento a temperatura
demasiado baja, a una descarburación superficial o a velocidades de
enfriamiento inferiores a la crítica.
- Deformaciones.- Son debidas a un calentamiento o enfriamiento desigual de
la pieza y también a u apoyo inadecuado durante el calentamiento en el
horno. Para evitar las deformaciones en el enfriamiento, las piezas largas
se introducen en el baño de enfriamiento verticalmente y en dirección de
su eje, y las delgadas, de canto.
- Grietas y roturas.- Pueden ser debidas a los cambios de volumen que se
originan durante el temple, como consecuencia de la desigual velocidad de
enfriamiento entre el núcleo y la periferia de la pieza. También puede ser
por el aumento de volumen que acompaña a la formación de martensita,
que al formarse la del núcleo, ejerce una fuerte presión sobre la capa
periférica, ya transformada, dura y frágil.
Además del temple de enfriamiento continuo que hemos descrito se
emplea el temple escalonado martensítico o «martempering», una vez

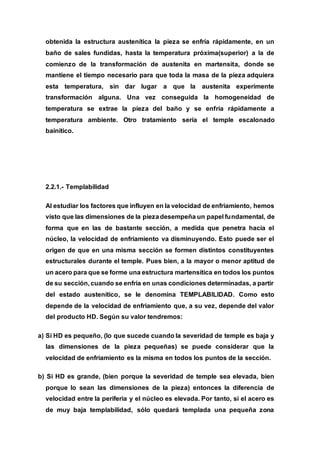

obtenida la estructura austenítica la pieza se enfría rápidamente, en un
baño de sales fundidas, hasta la temperatura próxima(superior) a la de
comienzo de la transformación de austenita en martensita, donde se
mantiene el tiempo necesario para que toda la masa de la pieza adquiera
esta temperatura, sin dar lugar a que la austenita experimente
transformación alguna. Una vez conseguida la homogeneidad de
temperatura se extrae la pieza del baño y se enfría rápidamente a
temperatura ambiente. Otro tratamiento sería el temple escalonado
bainítico.
2.2.1.- Templabilidad
Al estudiar los factores que influyen en la velocidad de enfriamiento, hemos
visto que las dimensiones de la piezadesempeña un papel fundamental, de
forma que en las de bastante sección, a medida que penetra hacia el
núcleo, la velocidad de enfriamiento va disminuyendo. Esto puede ser el
origen de que en una misma sección se formen distintos constituyentes
estructurales durante el temple. Pues bien, a la mayor o menor aptitud de
un acero para que se forme una estructura martensítica en todos los puntos
de su sección, cuando se enfría en unas condiciones determinadas, a partir
del estado austenítico, se le denomina TEMPLABILIDAD. Como esto
depende de la velocidad de enfriamiento que, a su vez, depende del valor
del producto HD. Según su valor tendremos:
a) Si HD es pequeño, (lo que sucede cuando la severidad de temple es baja y
las dimensiones de la pieza pequeñas) se puede considerar que la
velocidad de enfriamiento es la misma en todos los puntos de la sección.
b) Si HD es grande, (bien porque la severidad de temple sea elevada, bien
porque lo sean las dimensiones de la pieza) entonces la diferencia de
velocidad entre la periferia y el núcleo es elevada. Por tanto, si el acero es
de muy baja templabilidad, sólo quedará templada una pequeña zona
periférica de la pieza; pero si la templabilidad es muy elevada, una pieza de
las mismas dimensiones puede quedar totalmente templada.

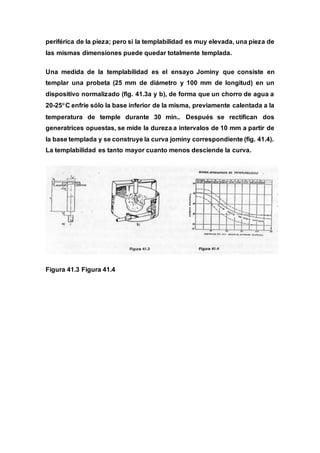

Una medida de la templabilidad es el ensayo Jominy que consiste en
templar una probeta (25 mm de diámetro y 100 mm de longitud) en un
dispositivo normalizado (fig. 41.3a y b), de forma que un chorro de agua a
20-25C enfríe sólo la base inferior de la misma, previamente calentada a la
temperatura de temple durante 30 min.. Después se rectifican dos
generatrices opuestas, se mide la dureza a intervalos de 10 mm a partir de
la base templada y se construye la curva jominy correspondiente (fig. 41.4).
La templabilidad es tanto mayor cuanto menos desciende la curva.
Figura 41.3 Figura 41.4

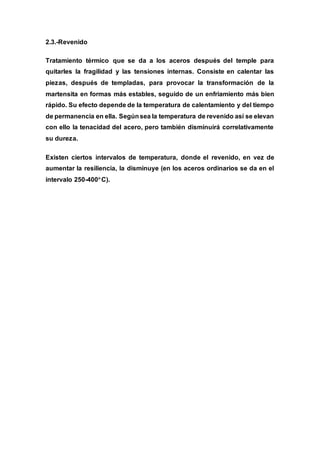

2.3.-Revenido
Tratamiento térmico que se da a los aceros después del temple para
quitarles la fragilidad y las tensiones internas. Consiste en calentar las
piezas, después de templadas, para provocar la transformación de la
martensita en formas más estables, seguido de un enfriamiento más bien
rápido. Su efecto depende de la temperatura de calentamiento y del tiempo
de permanencia en ella. Segúnsea la temperatura de revenido así se elevan
con ello la tenacidad del acero, pero también disminuirá correlativamente
su dureza.
Existen ciertos intervalos de temperatura, donde el revenido, en vez de
aumentar la resiliencia, la disminuye (en los aceros ordinarios se da en el
intervalo 250-400C).
CONCLUSIONES
Destacar la importancia de los tratamientos de los metales en tecnología.
A lo largo de este tema hemos podido observar que el objetivo que se
persigue con los tratamientos es el mejorar las propiedades de las piezas
metálicas, mediante la modificación de su estructura interna o superficial,
para soportar las condiciones de trabajo, así como el prolongar la vida y
seguridad de funcionamiento.
Dado que las piezas tras su proceso de obtención no presentan las
propiedades requeridas para su posterior uso, es preciso someterlas a
ciertos tratamientos térmicos, termoquímicos o de protección
anticorrosiva para conseguir las características demandadas. De ahí, la
importancia de este tema en el mundo industrial.
BIBLIOGRAFÍA
- ROSIQUE JIMÉNEZ, J., COCA, P.(1987):Ciencias de los materiales, Ed.
Pirámide.
- ROSIQUE JIMÉNEZ, J., COCA, P.(1967):Tecnología general para
ingenieros, Ed. Cosmos.
- LEYENSETTER,A.(1974):Tecnología de los oficios metalúrgicos, Ed.
Reverte.
- AA.VV.(1987):Tecnología de los metales, Ed. Reverté.

Más contenido relacionado

La actualidad más candente

Tratamientos térmicos exposicion
Tratamientos térmicos exposicionTratamientos térmicos exposicion
Tratamientos térmicos exposicion
keylavm

Tratamientos termicos
Tratamientos termicosTratamientos termicos
Tratamientos termicos
Darcking C. CH

Tratamientos termicos (actividad #4 tecnologia)
Tratamientos termicos (actividad #4 tecnologia)Tratamientos termicos (actividad #4 tecnologia)
Tratamientos termicos (actividad #4 tecnologia)
karentriana

Vocabulario acero
Vocabulario aceroVocabulario acero
Vocabulario acero
LoRenita PeRdomo

Difrencia entre aceite y gaua
Difrencia entre aceite y gauaDifrencia entre aceite y gaua
Difrencia entre aceite y gaua
Marco Aurelio Saavedra Corrales

Importancia de los tratamientos térmicos
Importancia de los tratamientos térmicosImportancia de los tratamientos térmicos
Importancia de los tratamientos térmicos
Alicia Nieto Rendón

Tratamientos termicos de los metales
Tratamientos termicos  de los metalesTratamientos termicos  de los metales
Tratamientos termicos de los metales
ludabel

Tratamiento térmico y termoquimico de los aceros
Tratamiento térmico y termoquimico de los acerosTratamiento térmico y termoquimico de los aceros
Tratamiento térmico y termoquimico de los aceros
Carlos Luis Ceballos Hidalgo

Capitulo 2. tratamientos tèrmicos
Capitulo 2. tratamientos tèrmicosCapitulo 2. tratamientos tèrmicos
Capitulo 2. tratamientos tèrmicos
raul cabrera f

CDLM - C2
CDLM - C2CDLM - C2
CDLM - C2
Leandro Armatti

Tratamiento térmico -Diagramas Fe-C, ttt, Estados alotropicos del Hierro
Tratamiento térmico -Diagramas Fe-C, ttt, Estados alotropicos del HierroTratamiento térmico -Diagramas Fe-C, ttt, Estados alotropicos del Hierro
Tratamiento térmico -Diagramas Fe-C, ttt, Estados alotropicos del Hierro
Sonia M Alvarado

Tratamiento termico
Tratamiento termicoTratamiento termico
Tratamiento termico
migliver

Tratamientos 2º Bto
Tratamientos 2º BtoTratamientos 2º Bto
Tratamientos 2º Bto
rlopez33

Tratamiento térmico
Tratamiento térmicoTratamiento térmico
Tratamiento térmico
alfredo gonzalez

Materiales metálicos mezcla
Materiales metálicos mezclaMateriales metálicos mezcla
Materiales metálicos mezcla
Noli Daga Javier

Tratamientos térmicos
Tratamientos térmicosTratamientos térmicos
Tratamientos térmicos
Carolina Romero

Procesos de Transformado de Metal y Tratamientos Térmicos e Isotérmicos
Procesos de Transformado de Metal y Tratamientos Térmicos e IsotérmicosProcesos de Transformado de Metal y Tratamientos Térmicos e Isotérmicos
Procesos de Transformado de Metal y Tratamientos Térmicos e Isotérmicos
Andres Mendoza

Powerpointmarina
PowerpointmarinaPowerpointmarina
Powerpointmarina
Marina

Ultimo informe de ciencias
Ultimo informe de cienciasUltimo informe de ciencias
Ultimo informe de ciencias
jonatan goicochea

31324093 tratamientos-termoquimicos
31324093 tratamientos-termoquimicos31324093 tratamientos-termoquimicos
31324093 tratamientos-termoquimicos
DjKaztrox Chile


La actualidad más candente (20)

Tratamientos térmicos exposicion
Tratamientos térmicos exposicionTratamientos térmicos exposicion
Tratamientos térmicos exposicion

Tratamientos termicos
Tratamientos termicosTratamientos termicos
Tratamientos termicos

Tratamientos termicos (actividad #4 tecnologia)
Tratamientos termicos (actividad #4 tecnologia)Tratamientos termicos (actividad #4 tecnologia)
Tratamientos termicos (actividad #4 tecnologia)

Vocabulario acero
Vocabulario aceroVocabulario acero
Vocabulario acero

Difrencia entre aceite y gaua
Difrencia entre aceite y gauaDifrencia entre aceite y gaua
Difrencia entre aceite y gaua

Importancia de los tratamientos térmicos
Importancia de los tratamientos térmicosImportancia de los tratamientos térmicos
Importancia de los tratamientos térmicos

Tratamientos termicos de los metales
Tratamientos termicos  de los metalesTratamientos termicos  de los metales
Tratamientos termicos de los metales

Tratamiento térmico y termoquimico de los aceros
Tratamiento térmico y termoquimico de los acerosTratamiento térmico y termoquimico de los aceros
Tratamiento térmico y termoquimico de los aceros

Capitulo 2. tratamientos tèrmicos
Capitulo 2. tratamientos tèrmicosCapitulo 2. tratamientos tèrmicos
Capitulo 2. tratamientos tèrmicos

CDLM - C2
CDLM - C2CDLM - C2
CDLM - C2

Tratamiento térmico -Diagramas Fe-C, ttt, Estados alotropicos del Hierro
Tratamiento térmico -Diagramas Fe-C, ttt, Estados alotropicos del HierroTratamiento térmico -Diagramas Fe-C, ttt, Estados alotropicos del Hierro
Tratamiento térmico -Diagramas Fe-C, ttt, Estados alotropicos del Hierro

Tratamiento termico
Tratamiento termicoTratamiento termico
Tratamiento termico

Tratamientos 2º Bto
Tratamientos 2º BtoTratamientos 2º Bto
Tratamientos 2º Bto

Tratamiento térmico
Tratamiento térmicoTratamiento térmico
Tratamiento térmico

Materiales metálicos mezcla
Materiales metálicos mezclaMateriales metálicos mezcla
Materiales metálicos mezcla

Tratamientos térmicos
Tratamientos térmicosTratamientos térmicos
Tratamientos térmicos

Procesos de Transformado de Metal y Tratamientos Térmicos e Isotérmicos
Procesos de Transformado de Metal y Tratamientos Térmicos e IsotérmicosProcesos de Transformado de Metal y Tratamientos Térmicos e Isotérmicos
Procesos de Transformado de Metal y Tratamientos Térmicos e Isotérmicos

Powerpointmarina
PowerpointmarinaPowerpointmarina
Powerpointmarina

Ultimo informe de ciencias
Ultimo informe de cienciasUltimo informe de ciencias
Ultimo informe de ciencias

31324093 tratamientos-termoquimicos
31324093 tratamientos-termoquimicos31324093 tratamientos-termoquimicos
31324093 tratamientos-termoquimicos


Destacado

Analysis of Jimmy Porter’s Tirades in John Osborne’s Play Look Back in Anger
Analysis of Jimmy Porter’s Tirades in John Osborne’s Play Look Back in AngerAnalysis of Jimmy Porter’s Tirades in John Osborne’s Play Look Back in Anger
Analysis of Jimmy Porter’s Tirades in John Osborne’s Play Look Back in Anger
inventionjournals

Haiti Matthew: Rapport No.5 du Systeme National de Gestion des Desastres
Haiti Matthew: Rapport No.5 du Systeme National de Gestion des DesastresHaiti Matthew: Rapport No.5 du Systeme National de Gestion des Desastres
Haiti Matthew: Rapport No.5 du Systeme National de Gestion des Desastres
Stanleylucas

Pedagogical conditions of future translators’ effective training in the unive...
Pedagogical conditions of future translators’ effective training in the unive...Pedagogical conditions of future translators’ effective training in the unive...
Pedagogical conditions of future translators’ effective training in the unive...
inventionjournals

Controbersia en el sistema de informacion integrada
Controbersia en el sistema de informacion integradaControbersia en el sistema de informacion integrada
Controbersia en el sistema de informacion integrada
albertodejesusdelahoz

Ben and ed 4º5 videojuegos violentos
Ben and ed  4º5 videojuegos violentosBen and ed  4º5 videojuegos violentos
Ben and ed 4º5 videojuegos violentos
cuarto cinco


Destacado (6)

Analysis of Jimmy Porter’s Tirades in John Osborne’s Play Look Back in Anger
Analysis of Jimmy Porter’s Tirades in John Osborne’s Play Look Back in AngerAnalysis of Jimmy Porter’s Tirades in John Osborne’s Play Look Back in Anger
Analysis of Jimmy Porter’s Tirades in John Osborne’s Play Look Back in Anger

Haiti Matthew: Rapport No.5 du Systeme National de Gestion des Desastres
Haiti Matthew: Rapport No.5 du Systeme National de Gestion des DesastresHaiti Matthew: Rapport No.5 du Systeme National de Gestion des Desastres
Haiti Matthew: Rapport No.5 du Systeme National de Gestion des Desastres

Pedagogical conditions of future translators’ effective training in the unive...
Pedagogical conditions of future translators’ effective training in the unive...Pedagogical conditions of future translators’ effective training in the unive...
Pedagogical conditions of future translators’ effective training in the unive...

Controbersia en el sistema de informacion integrada
Controbersia en el sistema de informacion integradaControbersia en el sistema de informacion integrada
Controbersia en el sistema de informacion integrada

Ben and ed 4º5 videojuegos violentos
Ben and ed  4º5 videojuegos violentosBen and ed  4º5 videojuegos violentos
Ben and ed 4º5 videojuegos violentos

Bienvenida 101
Bienvenida 101Bienvenida 101
Bienvenida 101


Similar a Tratamientostermicos.

expo 25 JUNIO TSTS.pdf
expo 25 JUNIO TSTS.pdfexpo 25 JUNIO TSTS.pdf
expo 25 JUNIO TSTS.pdf
juanavilasalgado

Capitulo 2. tratamientos tèrmicos
Capitulo 2. tratamientos tèrmicosCapitulo 2. tratamientos tèrmicos
Capitulo 2. tratamientos tèrmicos
raul cabrera f

Capitulo 2. tratamientos tèrmicos
Capitulo 2. tratamientos tèrmicosCapitulo 2. tratamientos tèrmicos
Capitulo 2. tratamientos tèrmicos
raul cabrera f

Clase magistral
Clase magistralClase magistral
Clase magistral
HectorAceroCalderon

tratamientos termoquimicos
tratamientos termoquimicostratamientos termoquimicos
tratamientos termoquimicos
kiike Reyes

tratamientos-termicos-y-superficiales-la-corrosion.pdf
tratamientos-termicos-y-superficiales-la-corrosion.pdftratamientos-termicos-y-superficiales-la-corrosion.pdf
tratamientos-termicos-y-superficiales-la-corrosion.pdf
OmarCuts

tratamientos-termicos-y-superficiales-la-corrosion.pdf
tratamientos-termicos-y-superficiales-la-corrosion.pdftratamientos-termicos-y-superficiales-la-corrosion.pdf
tratamientos-termicos-y-superficiales-la-corrosion.pdf
OmarCuts

Tratamientos (1)
Tratamientos (1)Tratamientos (1)
Tratamientos (1)
Noli Daga Javier

Tratamiento Térmico - Ciencia de los Materiales
Tratamiento Térmico - Ciencia de los MaterialesTratamiento Térmico - Ciencia de los Materiales
Tratamiento Térmico - Ciencia de los Materiales
David Alejandro Mora

Recocido
RecocidoRecocido
Tratamintos térmicos
Tratamintos térmicosTratamintos térmicos
Tratamintos térmicos
toni

7_Proceso_Termico_Informativo.pdf
7_Proceso_Termico_Informativo.pdf7_Proceso_Termico_Informativo.pdf
7_Proceso_Termico_Informativo.pdf
WalterJibaja1

Trastamientos termicos 2
Trastamientos termicos 2Trastamientos termicos 2
Trastamientos termicos 2
Uriel Juarez Alvarez

Tratamiento térmico
Tratamiento térmicoTratamiento térmico
Tratamiento térmico
Miguel Cajiga

Tratamintos térmicos
Tratamintos térmicosTratamintos térmicos
Tratamintos térmicos
toni

Tratamiento térmico
Tratamiento térmicoTratamiento térmico
Tratamiento térmico
evelyn pino

gabriela daza
gabriela dazagabriela daza
gabriela daza
GabyD27

Tratamientos Termicos y Termoquimicos
Tratamientos Termicos y TermoquimicosTratamientos Termicos y Termoquimicos
Tratamientos Termicos y Termoquimicos
GabyD27

Tratamientos térmicos del acero
Tratamientos térmicos del aceroTratamientos térmicos del acero
Tratamientos térmicos del acero
Noli Daga Javier

T3 tratamientos termicos
T3 tratamientos termicosT3 tratamientos termicos
T3 tratamientos termicos
Loli Vega Omaña


Similar a Tratamientostermicos. (20)

expo 25 JUNIO TSTS.pdf
expo 25 JUNIO TSTS.pdfexpo 25 JUNIO TSTS.pdf
expo 25 JUNIO TSTS.pdf

Capitulo 2. tratamientos tèrmicos
Capitulo 2. tratamientos tèrmicosCapitulo 2. tratamientos tèrmicos
Capitulo 2. tratamientos tèrmicos

Capitulo 2. tratamientos tèrmicos
Capitulo 2. tratamientos tèrmicosCapitulo 2. tratamientos tèrmicos
Capitulo 2. tratamientos tèrmicos

Clase magistral
Clase magistralClase magistral
Clase magistral

tratamientos termoquimicos
tratamientos termoquimicostratamientos termoquimicos
tratamientos termoquimicos

tratamientos-termicos-y-superficiales-la-corrosion.pdf
tratamientos-termicos-y-superficiales-la-corrosion.pdftratamientos-termicos-y-superficiales-la-corrosion.pdf
tratamientos-termicos-y-superficiales-la-corrosion.pdf

tratamientos-termicos-y-superficiales-la-corrosion.pdf
tratamientos-termicos-y-superficiales-la-corrosion.pdftratamientos-termicos-y-superficiales-la-corrosion.pdf
tratamientos-termicos-y-superficiales-la-corrosion.pdf

Tratamientos (1)
Tratamientos (1)Tratamientos (1)
Tratamientos (1)

Tratamiento Térmico - Ciencia de los Materiales
Tratamiento Térmico - Ciencia de los MaterialesTratamiento Térmico - Ciencia de los Materiales
Tratamiento Térmico - Ciencia de los Materiales

Recocido
RecocidoRecocido
Recocido

Tratamintos térmicos
Tratamintos térmicosTratamintos térmicos
Tratamintos térmicos

7_Proceso_Termico_Informativo.pdf
7_Proceso_Termico_Informativo.pdf7_Proceso_Termico_Informativo.pdf
7_Proceso_Termico_Informativo.pdf

Trastamientos termicos 2
Trastamientos termicos 2Trastamientos termicos 2
Trastamientos termicos 2

Tratamiento térmico
Tratamiento térmicoTratamiento térmico
Tratamiento térmico

Tratamintos térmicos
Tratamintos térmicosTratamintos térmicos
Tratamintos térmicos

Tratamiento térmico
Tratamiento térmicoTratamiento térmico
Tratamiento térmico

gabriela daza
gabriela dazagabriela daza
gabriela daza

Tratamientos Termicos y Termoquimicos
Tratamientos Termicos y TermoquimicosTratamientos Termicos y Termoquimicos
Tratamientos Termicos y Termoquimicos

Tratamientos térmicos del acero
Tratamientos térmicos del aceroTratamientos térmicos del acero
Tratamientos térmicos del acero

T3 tratamientos termicos
T3 tratamientos termicosT3 tratamientos termicos
T3 tratamientos termicos


Último

aplicacion de la termodinamica en la reacciones quimicas.pdf
aplicacion de la termodinamica en la reacciones quimicas.pdfaplicacion de la termodinamica en la reacciones quimicas.pdf
aplicacion de la termodinamica en la reacciones quimicas.pdf
MiguelZapata93

CURSO FINAL CONMINUCION-CHANCADO Y MOLIENDA
CURSO FINAL CONMINUCION-CHANCADO Y MOLIENDACURSO FINAL CONMINUCION-CHANCADO Y MOLIENDA
CURSO FINAL CONMINUCION-CHANCADO Y MOLIENDA
KruggerCossio1

Presentación transferencia de calor Jesus Morales.pdf
Presentación transferencia de calor Jesus Morales.pdfPresentación transferencia de calor Jesus Morales.pdf
Presentación transferencia de calor Jesus Morales.pdf
jdcumarem02

Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Eliana Gomajoa

Propiedades Electricas de los Materiales
Propiedades Electricas de los MaterialesPropiedades Electricas de los Materiales
Propiedades Electricas de los Materiales
rogeliorodriguezt

DISEÑO DE PLANTA TIPO CELULAR - Diseño de Plantas
DISEÑO DE PLANTA TIPO CELULAR - Diseño de PlantasDISEÑO DE PLANTA TIPO CELULAR - Diseño de Plantas
DISEÑO DE PLANTA TIPO CELULAR - Diseño de Plantas
HalmarMiranda

SISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOS
SISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOSSISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOS
SISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOS
micoltadaniel2024

Sesión 03 universidad cesar vallejo 2024
Sesión 03 universidad cesar vallejo 2024Sesión 03 universidad cesar vallejo 2024
Sesión 03 universidad cesar vallejo 2024
FantasticVideo1

GRAFICA POR ATRIBUTOS EN CONTROL DE LA CALIDAD.pptx
GRAFICA POR ATRIBUTOS EN CONTROL DE LA CALIDAD.pptxGRAFICA POR ATRIBUTOS EN CONTROL DE LA CALIDAD.pptx
GRAFICA POR ATRIBUTOS EN CONTROL DE LA CALIDAD.pptx
JhonathanBaptista2

diagrama de flujo. en el área de ingeniería
diagrama de flujo. en el área de ingenieríadiagrama de flujo. en el área de ingeniería
diagrama de flujo. en el área de ingeniería
karenperalta62

Cargas de Cálculos Estructurales de un Puente
Cargas de Cálculos Estructurales de un PuenteCargas de Cálculos Estructurales de un Puente
Cargas de Cálculos Estructurales de un Puente
jemifermelgarejoaran1

TIA portal Bloques PLC Siemens______.pdf
TIA portal Bloques PLC Siemens______.pdfTIA portal Bloques PLC Siemens______.pdf
TIA portal Bloques PLC Siemens______.pdf
ArmandoSarco

Operaciones Básicas creadora Veronica Maiz
Operaciones Básicas creadora Veronica MaizOperaciones Básicas creadora Veronica Maiz
Operaciones Básicas creadora Veronica Maiz
carolina838317

Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
andressalas92

Sistema de sobrealimentacion de un motor
Sistema de sobrealimentacion de un motorSistema de sobrealimentacion de un motor
Sistema de sobrealimentacion de un motor
mauriciok961

Semana 12 - Ley 29973 de las personas con discapacidad.pdf
Semana 12 - Ley 29973 de las personas con discapacidad.pdfSemana 12 - Ley 29973 de las personas con discapacidad.pdf
Semana 12 - Ley 29973 de las personas con discapacidad.pdf
SandyCuenca

DIAGRAMA ELECTRICOS y circuito electrónicos
DIAGRAMA ELECTRICOS y circuito electrónicosDIAGRAMA ELECTRICOS y circuito electrónicos
DIAGRAMA ELECTRICOS y circuito electrónicos
LuisAngelGuarnizoBet

tema alcanos cicloalcanos de quimica.pdf
tema alcanos cicloalcanos de quimica.pdftema alcanos cicloalcanos de quimica.pdf
tema alcanos cicloalcanos de quimica.pdf
veronicaluna80

Características de los suelos como los histosoles.pptx
Características de los suelos como los histosoles.pptxCaracterísticas de los suelos como los histosoles.pptx
Características de los suelos como los histosoles.pptx
MONICADELROCIOMUNZON1

Estructura de un buque, tema de estudios generales de navegación
Estructura de un buque, tema de estudios generales de navegaciónEstructura de un buque, tema de estudios generales de navegación
Estructura de un buque, tema de estudios generales de navegación
AlvaroEduardoConsola1


Último (20)

aplicacion de la termodinamica en la reacciones quimicas.pdf
aplicacion de la termodinamica en la reacciones quimicas.pdfaplicacion de la termodinamica en la reacciones quimicas.pdf
aplicacion de la termodinamica en la reacciones quimicas.pdf

CURSO FINAL CONMINUCION-CHANCADO Y MOLIENDA
CURSO FINAL CONMINUCION-CHANCADO Y MOLIENDACURSO FINAL CONMINUCION-CHANCADO Y MOLIENDA
CURSO FINAL CONMINUCION-CHANCADO Y MOLIENDA

Presentación transferencia de calor Jesus Morales.pdf
Presentación transferencia de calor Jesus Morales.pdfPresentación transferencia de calor Jesus Morales.pdf
Presentación transferencia de calor Jesus Morales.pdf

Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...

Propiedades Electricas de los Materiales
Propiedades Electricas de los MaterialesPropiedades Electricas de los Materiales
Propiedades Electricas de los Materiales

DISEÑO DE PLANTA TIPO CELULAR - Diseño de Plantas
DISEÑO DE PLANTA TIPO CELULAR - Diseño de PlantasDISEÑO DE PLANTA TIPO CELULAR - Diseño de Plantas
DISEÑO DE PLANTA TIPO CELULAR - Diseño de Plantas

SISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOS
SISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOSSISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOS
SISTEMA AUTOMATIZADO DE LIMPIEZA PARA ACUARIOS

Sesión 03 universidad cesar vallejo 2024
Sesión 03 universidad cesar vallejo 2024Sesión 03 universidad cesar vallejo 2024
Sesión 03 universidad cesar vallejo 2024

GRAFICA POR ATRIBUTOS EN CONTROL DE LA CALIDAD.pptx
GRAFICA POR ATRIBUTOS EN CONTROL DE LA CALIDAD.pptxGRAFICA POR ATRIBUTOS EN CONTROL DE LA CALIDAD.pptx
GRAFICA POR ATRIBUTOS EN CONTROL DE LA CALIDAD.pptx

diagrama de flujo. en el área de ingeniería
diagrama de flujo. en el área de ingenieríadiagrama de flujo. en el área de ingeniería
diagrama de flujo. en el área de ingeniería

Cargas de Cálculos Estructurales de un Puente
Cargas de Cálculos Estructurales de un PuenteCargas de Cálculos Estructurales de un Puente
Cargas de Cálculos Estructurales de un Puente

TIA portal Bloques PLC Siemens______.pdf
TIA portal Bloques PLC Siemens______.pdfTIA portal Bloques PLC Siemens______.pdf
TIA portal Bloques PLC Siemens______.pdf

Operaciones Básicas creadora Veronica Maiz
Operaciones Básicas creadora Veronica MaizOperaciones Básicas creadora Veronica Maiz
Operaciones Básicas creadora Veronica Maiz

Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...
Libro Epanet, guía explicativa de los pasos a seguir para analizar redes hidr...

Sistema de sobrealimentacion de un motor
Sistema de sobrealimentacion de un motorSistema de sobrealimentacion de un motor
Sistema de sobrealimentacion de un motor

Semana 12 - Ley 29973 de las personas con discapacidad.pdf
Semana 12 - Ley 29973 de las personas con discapacidad.pdfSemana 12 - Ley 29973 de las personas con discapacidad.pdf
Semana 12 - Ley 29973 de las personas con discapacidad.pdf

DIAGRAMA ELECTRICOS y circuito electrónicos
DIAGRAMA ELECTRICOS y circuito electrónicosDIAGRAMA ELECTRICOS y circuito electrónicos
DIAGRAMA ELECTRICOS y circuito electrónicos

tema alcanos cicloalcanos de quimica.pdf
tema alcanos cicloalcanos de quimica.pdftema alcanos cicloalcanos de quimica.pdf
tema alcanos cicloalcanos de quimica.pdf

Características de los suelos como los histosoles.pptx
Características de los suelos como los histosoles.pptxCaracterísticas de los suelos como los histosoles.pptx
Características de los suelos como los histosoles.pptx

Estructura de un buque, tema de estudios generales de navegación
Estructura de un buque, tema de estudios generales de navegaciónEstructura de un buque, tema de estudios generales de navegación
Estructura de un buque, tema de estudios generales de navegación


Tratamientostermicos.

  • 1. Procesos de fabricación Dr. Víctor castellano Tratamientos térmicos del acero Rodriguez amado ian miguel 13250984
  • 2. Resumen: Las piezas durante el servicio pueden verse afectadas por la corrosión, entendida esta como la destrucción de materiales a consecuencia de reacciones químicas o electroquímicas con el medio que las rodea (según DIN 50900) La corrosión química es debida a la descomposición superficial de la pieza por reacciones con ciertas sustancias (humedad, ácidos, lejías, soluciones salinas) en las que desempeña un papel importante el oxígeno y la oxidación. Para que se produzca corrosión electroquímica tiene que existir un líquido conductor de la electricidad (agua, humedad.), un electrolito, entre dos metales. Formando así lo que se llama un elemento galvánico, donde el polo es corroído. Este elemento galvánico puede originarse por el contacto de dos metales distintos sin capa aislante intermedia (corrosión intercristalina), por existir grietas internas en el metal (corrosión de contacto), por estar la estructura del metal constituido por cristales de diferentes sustancias (corrosión intercristalina), por existir grietas internas en los cristales del metal, provocando tensiones eléctricas en las partes del cristal (corrosión transcristalina)
  • 3. TRATAMIENTOS TERMICOS DEL ACERO ÍNDICE 1.- INTRODUCCIÓN 2.- TRATAMIENTOS TÉRMICOS 2.1.- RECOCIDO 2.2.- TEMPLE 2.2.1.- TEMPLABILIDAD 2.3.- REVENIDO
  • 4. 1.- INTRODUCCIÓN ¿Qué importancia tienen los tratamientos de los metales en tecnología?, ¿Qué clase de tratamientos existen?, ¿Qué es la corrosión?, ¿Cómo se atenúa la corrosión en los metales?,... estas y otras preguntas las contestaremos a lo largo del desarrollo del tema. Los metales, sobre todo los aceros y sus aleaciones, tal como se encuentran en el comercio, después de su proceso de obtención, colada, solidificación y forja, no tienen la estructura adecuada para conseguir las mejores características de utilización. Por ello es preciso someterlos a una serie de tratamientos que puedan modificar la estructura interna o únicamente la composición superficial y así modificar las propiedades mecánicas (dureza, resistencia a la fatiga, resiliencia,...) de las piezas, acorde con el uso posterior que se haga de ellas. También puede suceder que la corrosión conduzca a la formación de pequeñas grietas, que al estar la pieza sometida a tensiones mecánicas, estas actúan como entalladuras que pueden provocar la rotura de la pieza (corrosión con formación de grietas existiendo tensiones mecánicas). Debido a todas estas reacciones las piezas deben someterse a procedimientos anticorrosivos que tiendan a alargar la vida de funcionamiento.
  • 5. 2.- TRATAMIENTOS TÉRMICOS Los tratamientos térmicos tienen por objeto modificar la estructura de los materiales metálicos mediante el ciclo de calentamiento y enfriamiento. Esto permite modificar ciertas propiedades, sobre todo mecánicas, relacionadas con la estructura de los metales. Sólo son susceptibles de tratamientos térmicos las aleaciones que experimentan transformaciones en estado sólido. Estos tratamientos térmicos se aplican principalmente en los aceros. Es preciso, para comprender las transformaciones de la estructura de un acero, conocer sus componentes estructurales. Las variaciones de las propiedades vienen dadas en función del contenido de carbono, según el contenido de carbono se distinguen tres tipos de aceros: - Eutectoide (del griego: igualado, nivelado): acero con un 0,86% de C que tiene una cantidad equilibrada de cristales de hierro (ferrita, estructura centrada en el centro que tiene un átomo de hierro en los ocho vértices del cubo y un átomo de hierro en el centro) y carburo de hierro (cementita) que forman cristales homogéneos e uniformes denominados perlita. - Hipoeutectoide: acero con menos del 0,86% de C, contiene poco carbono para formar la estructura perlita por lo que queda ferrita sobrante formando una estructura no equilibrada llamada ferrita-perlita. - Hipereutectoide: acero con más de 0,86% de C, todos los cristales de hierro se emplean en formar perlita quedando carburo de hierro (cementita) sobrante dando una estructura no equilibrada que se designa con el nombre de perlita-cementita. Los diferentes estados de la estructura, que son dependientes del contenido de C y de la temperatura, aparecen representados en el diagrama hierro-carbono de la figura 41.1.
  • 6. Figura 41.1.- Diagrama hierro- carbono En el caso del acero eutectoide se realiza la transformación de estructura al llegar a los 723C. En este punto se descompone la perlita y el carbono se disuelve completamente en el hierro. La nueva estructura formada se llama austenita (estructura centrada en las caras pues tiene los átomos de hierro distribuidos en los vértices del cubo y en el centro de las caras, dejando el interior del cubo hueco de forma que el átomo de carbono se pueda alojar en el interior). En los aceros hipoeutectoides al llegar con el calentamiento a los 723C (Línea P-S) pasa toda la perlita a austenita mientras que la ferrita restante sólo se transforma en austenita en el campo de temperaturas comprendidas entre las líneas P-S y G-S. En los aceros hipereutectoides cambia su estructura en la línea S-K. La perlita pasa a austenita y la cementita se transforma en austenita en el campo de temperaturas G-S-K. En el enfriamiento lento vuelve la estructura, liberando los átomos de carbono, a su estado de partida. Pero si se enfría bruscamente desde temperaturas por encima de la línea GSK, se formará una red centrada en el centro y a los átomos de carbono no les dará tiempo para salir del interior de los cubos en los que se
  • 7. Hallaban. La coexistencia del átomo de hierro y del carbono en el interior refuerza la red cristalina proporcionando al acero una mayor dureza. Esta estructura recibe el nombre de martensita. La primera fase de todo tratamiento térmico consiste en calentar la pieza de acero desde la temperatura ambiente hasta la temperatura deseada, siendo ésta, la mayor parte de los tratamientos térmicos de los aceros, la temperatura a la cual se obtiene una estructura austenítica en el acero. El calentamiento hasta la temperatura de austenización debe conducirse de forma que no se establezcan elevadas diferencias de temperatura entre la periferia y el núcleo de la pieza, pues de lo contrario, como consecuencia de la desigual dilatación de ambas zonas, pueden engendrar elevadas tensiones que originen grietas. Por tanto, se debe aumentar la temperatura con una velocidad de calentamiento que es función del espesor máximo de la pieza a calentar. La homogeneidad en la estructura austenítica permaneciendoun tiempo en la temperatura de austenización. Ese tiempo es función del espesor de la pieza y de su composición. Temperatura de calentamiento y tiempo de permanencia son dos factores a tener en consideración en la fase de calentamiento pues un exceso de ambos puede producir estructuras de acero no deseadas, como puede ser el acero sobrecalentado (debido al aumento de uno de los dos factores se produce un aumento en el tamaño del grano austenítico) o el acero quemado (por exceso de temperatura de calentamiento se produce una fusión en los bordes de los granos que facilita la oxidación intergranular, fig.41.2).
  • 8. La elección del dispositivo de calentamiento debe ser de forma que: A) Se pueda alcanzar en él la temperatura adecuada con una velocidad de calentamiento más conveniente. B) La temperatura de las piezas colocadas en su interior es uniforme. C) Se pueda mantener constante la temperatura (±5C) durante el tiempo que se desee. D) Su atmósfera será tal que las piezas durante el calentamiento no experimentaran oxidación o descarburación aparente. Una clasificación de los dispositivos de calentamiento, atendiendo a la relación entre el metal y el hogar, será: 1) Hornos en que el metal se halla en contacto con el combustible o su llama: fragua, sopletes,... 2) Hornos en que el metal no está en contacto con la llama pero sí con los gases de combustión: horno de cámara. 3) Hornos en que el metal no está en contacto con la llama ni con los gases: mufla y eléctricos. La segunda fase del tratamiento térmico es el enfriamiento de la pieza, dependiendo de como se lleve a cabo nos podemos encontrar con los siguientes tratamientos:
  • 9. 2.1.- Recocido Tratamiento térmico en el que la austenita, enfriada lentamente, se transforma en los constituyentes más estables. Se emplea para: homogeneizar la estructura, afinar el grano, facilitar el mecanizado, eliminar la acritud que produce el trabajo en frío, las tensiones internas y modificar las propiedades físicas y químicas. El enfriamiento lento se consigue dejando la pieza en el interior del horno y regulando automáticamente la disminución de la temperatura, o bien apagando y dejándolo enfriar a la temperatura ambiente. También puede hacerse sacando la pieza del horno e introducirla en baños fundidos (sales o metales) donde se regula el enfriamiento, o recubriéndolas con arenas o cenizas calientes. Según el fin que nos propongamos, se distinguen los siguientes tipos de recocido: - Recocido homogéneo: Para destruir las heterogeneidades químicas (segregaciones de carbono, azufre y fósforo) que se originan durante la solidificación. En este caso la temperatura de calentamiento es muy elevada obteniéndose acero sobrecalentado que hay que regenerar. - Recocido de regeneración: Se da a los aceros sobrecalentados para afinar el tamaño de grano y cuando se desee destruir el efecto de un tratamiento térmico mal efectuado. - Recocido de ablandamiento: Se efectúa cuando hay necesidad de mecanizar piezas de acero templadas, con objeto de quitarles la dureza y facilitar la operación de mecanizado. - Recocido de estabilización: Se da después de los trabajos de forja, laminado y mecanizado, así como a las piezas fundidas, para eliminar las tensiones internas, pero sin llegar a ablandarse demasiado.
  • 10. - Recocido isotérmico: Consiste en enfriar las piezas, en estado austenítico, en un baño de sales, dejándolas allí hasta que la austenita pasa a perlita. Conseguido esto, se enfría al aire. Es más rápido que los de enfriamiento continuo. 2.2.- Temple Tratamiento térmico en el que la austenita, enfriada lentamente, no sufre una regresión estructural sino que se transforma en martensita de mayor dureza. Con este tratamiento se pretende modificar las propiedades físicas (magnetismo remanente y resistencia eléctrica) y químicas ( los aceros templados resisten mejor que los aceros recocidos, la acción de ciertos ácidos). Las piezas se enfrían cediendo calor al medio de enfriamiento, a través de su superficie, con tanta mayor velocidad cuanto mayor es la diferencia de temperaturas entre ambas. Esta velocidad de enfriamiento depende de una constante, M, denominada coeficiente de película o conductividad térmica de la entre cara ( su valor es función del estado de la superficie de la pieza, de la naturaleza de la capa de la entrecara, temperatura inicial del medio, de su volumen, viscosidad, densidad, calor latente de vaporización, temperatura de ebullición y conductibilidad calorífica) y de la temperatura, dimensiones y conductibilidad térmica, K, de la pieza. La eficacia del medio se mide por su severidad de temple, definida por la expresión: H= M/2K, que regula la velocidad de enfriamiento en la superficie de la pieza.
  • 11. La distribución de temperaturas (o velocidad de enfriamiento) en el interior de la pieza depende del producto HD, donde D es el diámetro de redondo equivalente ( suponemos la pieza de forma cilíndrica y de longitud muy superior al diámetro D, cuyo núcleo o eje se enfría con la misma velocidad que el punto de la pieza que lo hace con menor velocidad de enfriamiento). Los medios de enfriamiento más usuales son: a) Aire en calma o a presión.- La pieza se enfría por radiación, convección y conducción, se consigue la menor severidad de temple. Sólo es aplicable a aceros con baja velocidad crítica de temple ( velocidad mínima de enfriamiento que se necesita para evitar la regresión de la estructura. b) Aceites minerales.- Los mejores aceites para templar son los obtenidos por destilación fraccionada del petróleo. No tienen elevada severidad de temple y se emplean para templar aceros altos en carbono y de pequeña sección y también en aceros aleados, cuya velocidad crítica de temple sea relativamente baja, aún cuando la sección sea algo elevada. En este último caso se reduce el peligro de grietas y deformaciones. c) Agua y agua con sales disueltas.- El agua es el medio de enfriamiento más usado en el temple. se emplea sola o con sales disueltas (10% ClNa), en reposo o con agitación y suministra la mayor severidad de temple. Tiene el inconveniente de su baja temperatura de ebullición que hace que se forma una capa de vapor alrededor de la pieza dificultando el enfriamiento, lo que se evita por la agitación. d) Sales y metales fundidos.- Tanto los metales fundidos (mercurio, plomo, plomo-estaño,...) como ciertas sales se emplean como medios de refrigeración en los tratamientos isotérmicos. Su comportamiento respecto a la severidad de temple es muy parecido al de los aceites, sin embargo, por agitación, se logra aumentarla considerablemente. Los factores que influyen en el temple son: la composición del acero, pues la capacidad de temple de un acero se mide por la mayor o menor dureza que se puede conseguir y es función del % de carbono; la temperatura de
  • 12. temple, que será diferente según el tipo de acero empleado; la velocidad de enfriamiento, ya que no es la misma para todos los puntos de la pieza, para que esta que de totalmente templada (estructura martensítica), se precisa que la menor de las velocidades de enfriamiento (en el núcleo de la pieza) sea superior a la velocidad crítica de temple. Las velocidades más elevadas pueden originar grietas y deformaciones. Los principales defectos en el temple son: - Oxidaciones y descarburación.- Se debe al calentamiento en atmósferas excesivamente inadecuadas. - Exceso de fragilidad.- Se produce por calentamiento a temperatura excesivamente alta, que provocan el crecimiento del grano. - Falta de dureza.- Puede ser debida: a un calentamiento a temperatura demasiado baja, a una descarburación superficial o a velocidades de enfriamiento inferiores a la crítica. - Deformaciones.- Son debidas a un calentamiento o enfriamiento desigual de la pieza y también a u apoyo inadecuado durante el calentamiento en el horno. Para evitar las deformaciones en el enfriamiento, las piezas largas se introducen en el baño de enfriamiento verticalmente y en dirección de su eje, y las delgadas, de canto. - Grietas y roturas.- Pueden ser debidas a los cambios de volumen que se originan durante el temple, como consecuencia de la desigual velocidad de enfriamiento entre el núcleo y la periferia de la pieza. También puede ser por el aumento de volumen que acompaña a la formación de martensita, que al formarse la del núcleo, ejerce una fuerte presión sobre la capa periférica, ya transformada, dura y frágil. Además del temple de enfriamiento continuo que hemos descrito se emplea el temple escalonado martensítico o «martempering», una vez
  • 13. obtenida la estructura austenítica la pieza se enfría rápidamente, en un baño de sales fundidas, hasta la temperatura próxima(superior) a la de comienzo de la transformación de austenita en martensita, donde se mantiene el tiempo necesario para que toda la masa de la pieza adquiera esta temperatura, sin dar lugar a que la austenita experimente transformación alguna. Una vez conseguida la homogeneidad de temperatura se extrae la pieza del baño y se enfría rápidamente a temperatura ambiente. Otro tratamiento sería el temple escalonado bainítico. 2.2.1.- Templabilidad Al estudiar los factores que influyen en la velocidad de enfriamiento, hemos visto que las dimensiones de la piezadesempeña un papel fundamental, de forma que en las de bastante sección, a medida que penetra hacia el núcleo, la velocidad de enfriamiento va disminuyendo. Esto puede ser el origen de que en una misma sección se formen distintos constituyentes estructurales durante el temple. Pues bien, a la mayor o menor aptitud de un acero para que se forme una estructura martensítica en todos los puntos de su sección, cuando se enfría en unas condiciones determinadas, a partir del estado austenítico, se le denomina TEMPLABILIDAD. Como esto depende de la velocidad de enfriamiento que, a su vez, depende del valor del producto HD. Según su valor tendremos: a) Si HD es pequeño, (lo que sucede cuando la severidad de temple es baja y las dimensiones de la pieza pequeñas) se puede considerar que la velocidad de enfriamiento es la misma en todos los puntos de la sección. b) Si HD es grande, (bien porque la severidad de temple sea elevada, bien porque lo sean las dimensiones de la pieza) entonces la diferencia de velocidad entre la periferia y el núcleo es elevada. Por tanto, si el acero es de muy baja templabilidad, sólo quedará templada una pequeña zona
  • 14. periférica de la pieza; pero si la templabilidad es muy elevada, una pieza de las mismas dimensiones puede quedar totalmente templada. Una medida de la templabilidad es el ensayo Jominy que consiste en templar una probeta (25 mm de diámetro y 100 mm de longitud) en un dispositivo normalizado (fig. 41.3a y b), de forma que un chorro de agua a 20-25C enfríe sólo la base inferior de la misma, previamente calentada a la temperatura de temple durante 30 min.. Después se rectifican dos generatrices opuestas, se mide la dureza a intervalos de 10 mm a partir de la base templada y se construye la curva jominy correspondiente (fig. 41.4). La templabilidad es tanto mayor cuanto menos desciende la curva. Figura 41.3 Figura 41.4
  • 15. 2.3.-Revenido Tratamiento térmico que se da a los aceros después del temple para quitarles la fragilidad y las tensiones internas. Consiste en calentar las piezas, después de templadas, para provocar la transformación de la martensita en formas más estables, seguido de un enfriamiento más bien rápido. Su efecto depende de la temperatura de calentamiento y del tiempo de permanencia en ella. Segúnsea la temperatura de revenido así se elevan con ello la tenacidad del acero, pero también disminuirá correlativamente su dureza. Existen ciertos intervalos de temperatura, donde el revenido, en vez de aumentar la resiliencia, la disminuye (en los aceros ordinarios se da en el intervalo 250-400C).
  • 16. CONCLUSIONES Destacar la importancia de los tratamientos de los metales en tecnología. A lo largo de este tema hemos podido observar que el objetivo que se persigue con los tratamientos es el mejorar las propiedades de las piezas metálicas, mediante la modificación de su estructura interna o superficial, para soportar las condiciones de trabajo, así como el prolongar la vida y seguridad de funcionamiento. Dado que las piezas tras su proceso de obtención no presentan las propiedades requeridas para su posterior uso, es preciso someterlas a ciertos tratamientos térmicos, termoquímicos o de protección anticorrosiva para conseguir las características demandadas. De ahí, la importancia de este tema en el mundo industrial. BIBLIOGRAFÍA - ROSIQUE JIMÉNEZ, J., COCA, P.(1987):Ciencias de los materiales, Ed. Pirámide. - ROSIQUE JIMÉNEZ, J., COCA, P.(1967):Tecnología general para ingenieros, Ed. Cosmos. - LEYENSETTER,A.(1974):Tecnología de los oficios metalúrgicos, Ed. Reverte. - AA.VV.(1987):Tecnología de los metales, Ed. Reverté.
