Este documento presenta una serie de actividades relacionadas con la asignatura de tecnología para un alumno de 4o de ESO. Incluye preguntas sobre los componentes de una instalación de saneamiento, dibujos de instalaciones de fontanería y saneamiento para diferentes tipos de viviendas, un cálculo de la factura de gas basado en el consumo, y afirmaciones sobre instalaciones de calefacción, gas y aire acondicionado para que el alumno determine si son verdaderas o falsas.

1. Centro de Innovación y Desarrollo
de la Educación a Distancia
ACTIVIDADES DE ESO
Nombre y apellidos del alumno: Curso: 4º
Quincena nº: 8 Materia: Tecnología
Fecha: Profesor de la materia:
1. Identifica los siguientes componentes de una instalación de
saneamiento:
a)
b)
c)
cidead@mec.es C/. Torrelaguna, 58
28027 - Madrid
http://cidead.cnice.mec.es Tlf: 91 377 83 00
Fax: 91 377 83 14

2. Centro de Innovación y Desarrollo
de la Educación a Distancia

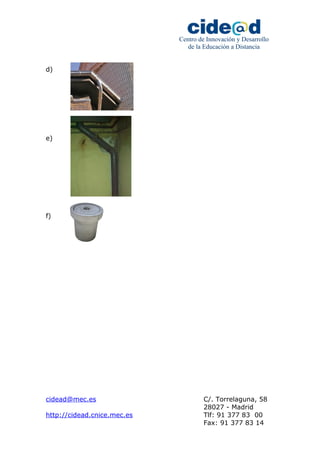

d)
e)
f)
cidead@mec.es C/. Torrelaguna, 58
28027 - Madrid
http://cidead.cnice.mec.es Tlf: 91 377 83 00
Fax: 91 377 83 14

3. Centro de Innovación y Desarrollo
de la Educación a Distancia

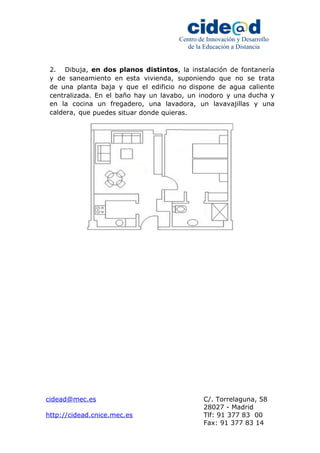

2. Dibuja, en dos planos distintos, la instalación de fontanería
y de saneamiento en esta vivienda, suponiendo que no se trata
de una planta baja y que el edificio no dispone de agua caliente
centralizada. En el baño hay un lavabo, un inodoro y una ducha y
en la cocina un fregadero, una lavadora, un lavavajillas y una
caldera, que puedes situar donde quieras.
cidead@mec.es C/. Torrelaguna, 58
28027 - Madrid
http://cidead.cnice.mec.es Tlf: 91 377 83 00
Fax: 91 377 83 14

4. Centro de Innovación y Desarrollo
de la Educación a Distancia

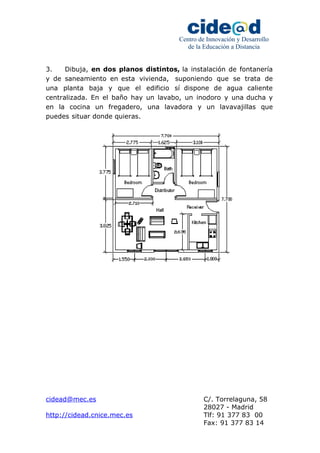

3. Dibuja, en dos planos distintos, la instalación de fontanería
y de saneamiento en esta vivienda, suponiendo que se trata de
una planta baja y que el edificio sí dispone de agua caliente
centralizada. En el baño hay un lavabo, un inodoro y una ducha y
en la cocina un fregadero, una lavadora y un lavavajillas que
puedes situar donde quieras.
cidead@mec.es C/. Torrelaguna, 58
28027 - Madrid
http://cidead.cnice.mec.es Tlf: 91 377 83 00
Fax: 91 377 83 14

5. Centro de Innovación y Desarrollo
de la Educación a Distancia

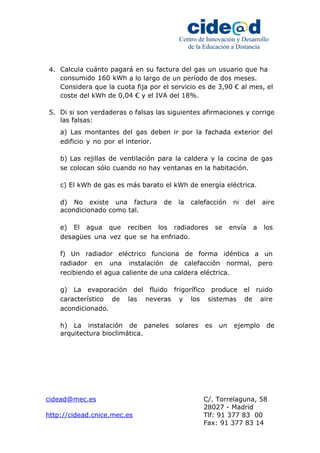

4. Calcula cuánto pagará en su factura del gas un usuario que ha
consumido 160 kWh a lo largo de un período de dos meses.
Considera que la cuota fija por el servicio es de 3,90 € al mes, el
coste del kWh de 0,04 € y el IVA del 18%.
5. Di si son verdaderas o falsas las siguientes afirmaciones y corrige
las falsas:
a) Las montantes del gas deben ir por la fachada exterior del
edificio y no por el interior.
b) Las rejillas de ventilación para la caldera y la cocina de gas
se colocan sólo cuando no hay ventanas en la habitación.
c) El kWh de gas es más barato el kWh de energía eléctrica.
d) No existe una factura de la calefacción ni del aire
acondicionado como tal.
e) El agua que reciben los radiadores se envía a los
desagües una vez que se ha enfriado.
f) Un radiador eléctrico funciona de forma idéntica a un
radiador en una instalación de calefacción normal, pero
recibiendo el agua caliente de una caldera eléctrica.
g) La evaporación del fluido frigorífico produce el ruido
característico de las neveras y los sistemas de aire
acondicionado.
h) La instalación de paneles solares es un ejemplo de
arquitectura bioclimática.
cidead@mec.es C/. Torrelaguna, 58
28027 - Madrid
http://cidead.cnice.mec.es Tlf: 91 377 83 00
Fax: 91 377 83 14

6. Centro de Innovación y Desarrollo
de la Educación a Distancia
4. Calcula cuánto pagará en su factura del gas un usuario que ha
consumido 160 kWh a lo largo de un período de dos meses.
Considera que la cuota fija por el servicio es de 3,90 € al mes, el
coste del kWh de 0,04 € y el IVA del 18%.
5. Di si son verdaderas o falsas las siguientes afirmaciones y corrige
las falsas:
a) Las montantes del gas deben ir por la fachada exterior del
edificio y no por el interior.
b) Las rejillas de ventilación para la caldera y la cocina de gas
se colocan sólo cuando no hay ventanas en la habitación.
c) El kWh de gas es más barato el kWh de energía eléctrica.
d) No existe una factura de la calefacción ni del aire
acondicionado como tal.
e) El agua que reciben los radiadores se envía a los
desagües una vez que se ha enfriado.
f) Un radiador eléctrico funciona de forma idéntica a un
radiador en una instalación de calefacción normal, pero
recibiendo el agua caliente de una caldera eléctrica.
g) La evaporación del fluido frigorífico produce el ruido
característico de las neveras y los sistemas de aire
acondicionado.
h) La instalación de paneles solares es un ejemplo de
arquitectura bioclimática.
