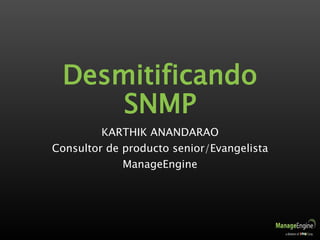

2. Desmitificando
SNMP
KARTHIK ANANDARAO
Consultor de producto senior/Evangelista
ManageEngine

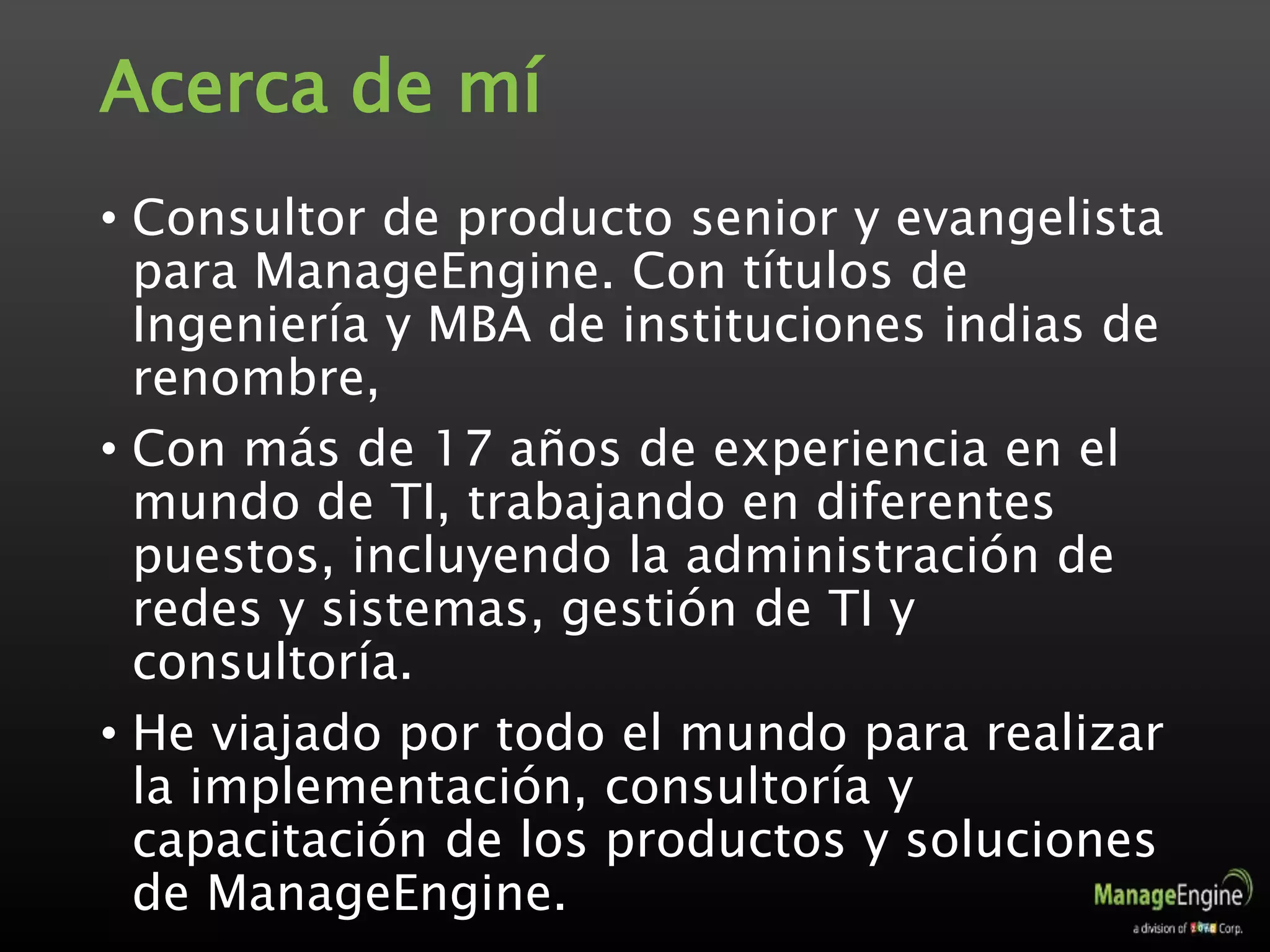

3. Acerca de mí
• Consultor de producto senior y evangelista
para ManageEngine. Con títulos de
Ingeniería y MBA de instituciones indias de
renombre,
• Con más de 17 años de experiencia en el
mundo de TI, trabajando en diferentes
puestos, incluyendo la administración de
redes y sistemas, gestión de TI y
consultoría.
• He viajado por todo el mundo para realizar
la implementación, consultoría y
capacitación de los productos y soluciones
de ManageEngine.

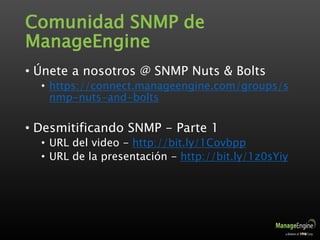

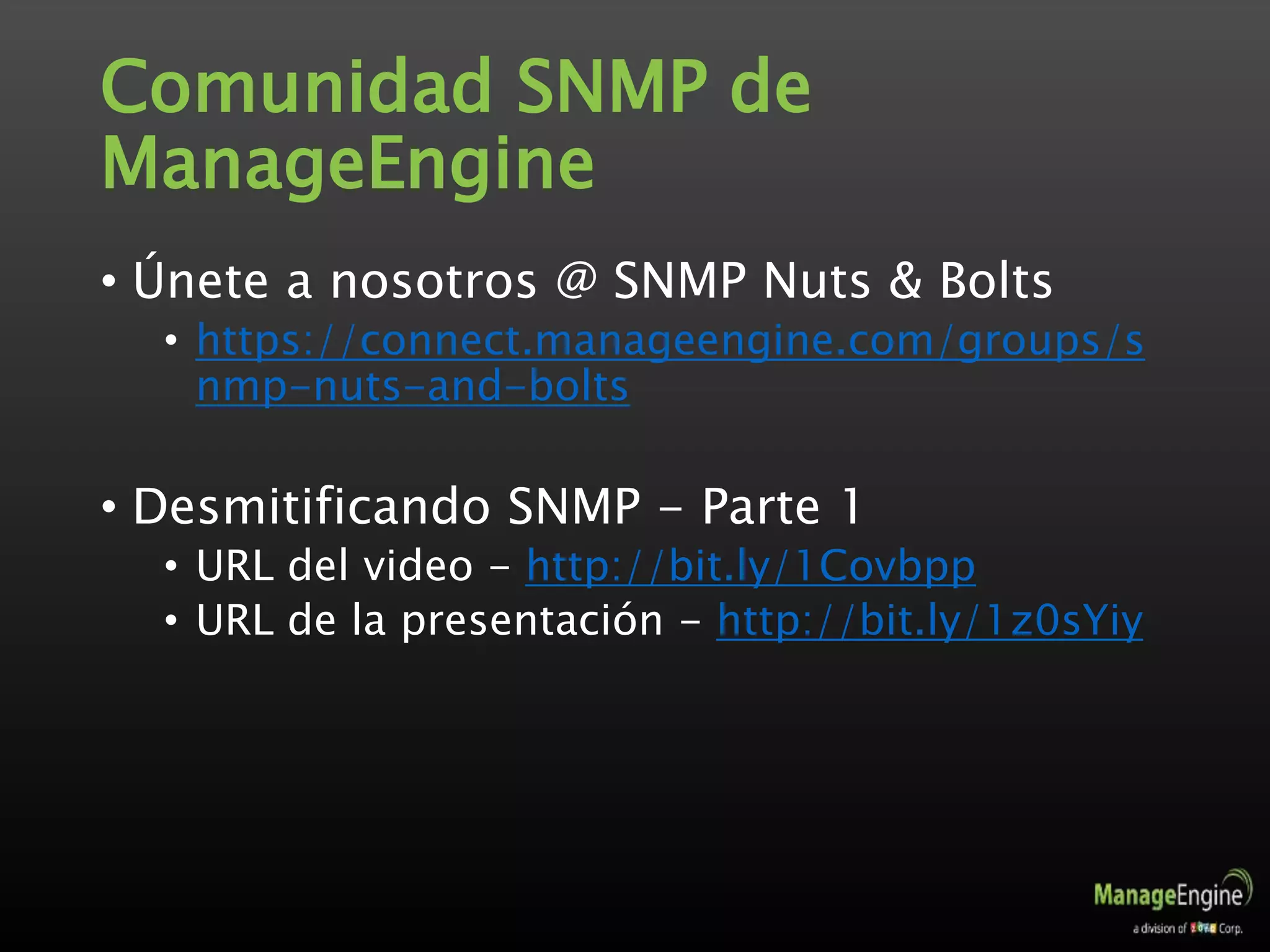

4. Comunidad SNMP de
ManageEngine
• Únete a nosotros @ SNMP Nuts & Bolts
• https://connect.manageengine.com/groups/s
nmp-nuts-and-bolts
• Desmitificando SNMP - Parte 1
• URL del video - http://bit.ly/1Covbpp
• URL de la presentación - http://bit.ly/1z0sYiy

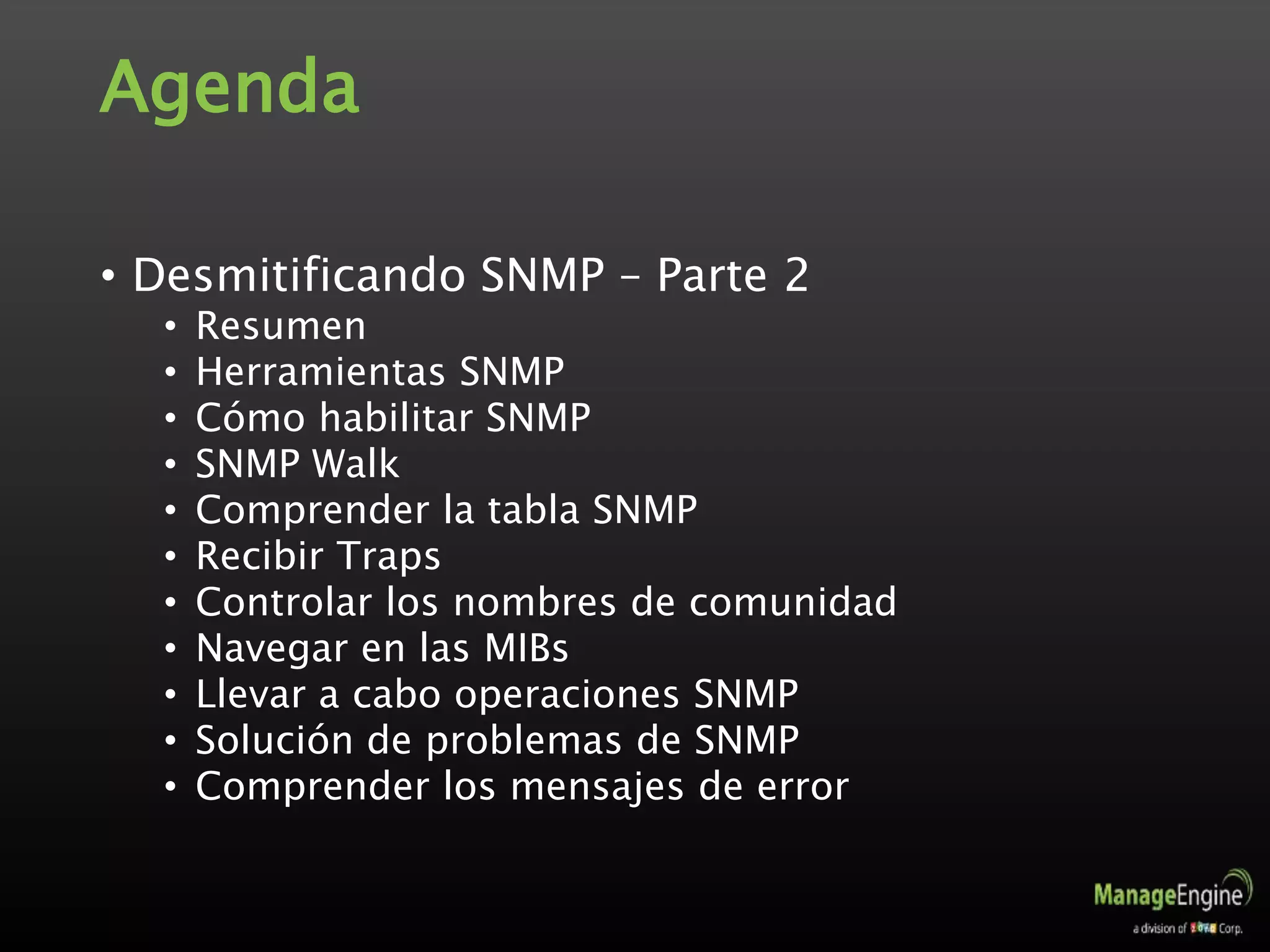

5. Agenda
• Desmitificando SNMP – Parte 2
• Resumen
• Herramientas SNMP
• Cómo habilitar SNMP
• SNMP Walk
• Comprender la tabla SNMP
• Recibir Traps
• Controlar los nombres de comunidad
• Navegar en las MIBs
• Llevar a cabo operaciones SNMP
• Solución de problemas de SNMP
• Comprender los mensajes de error

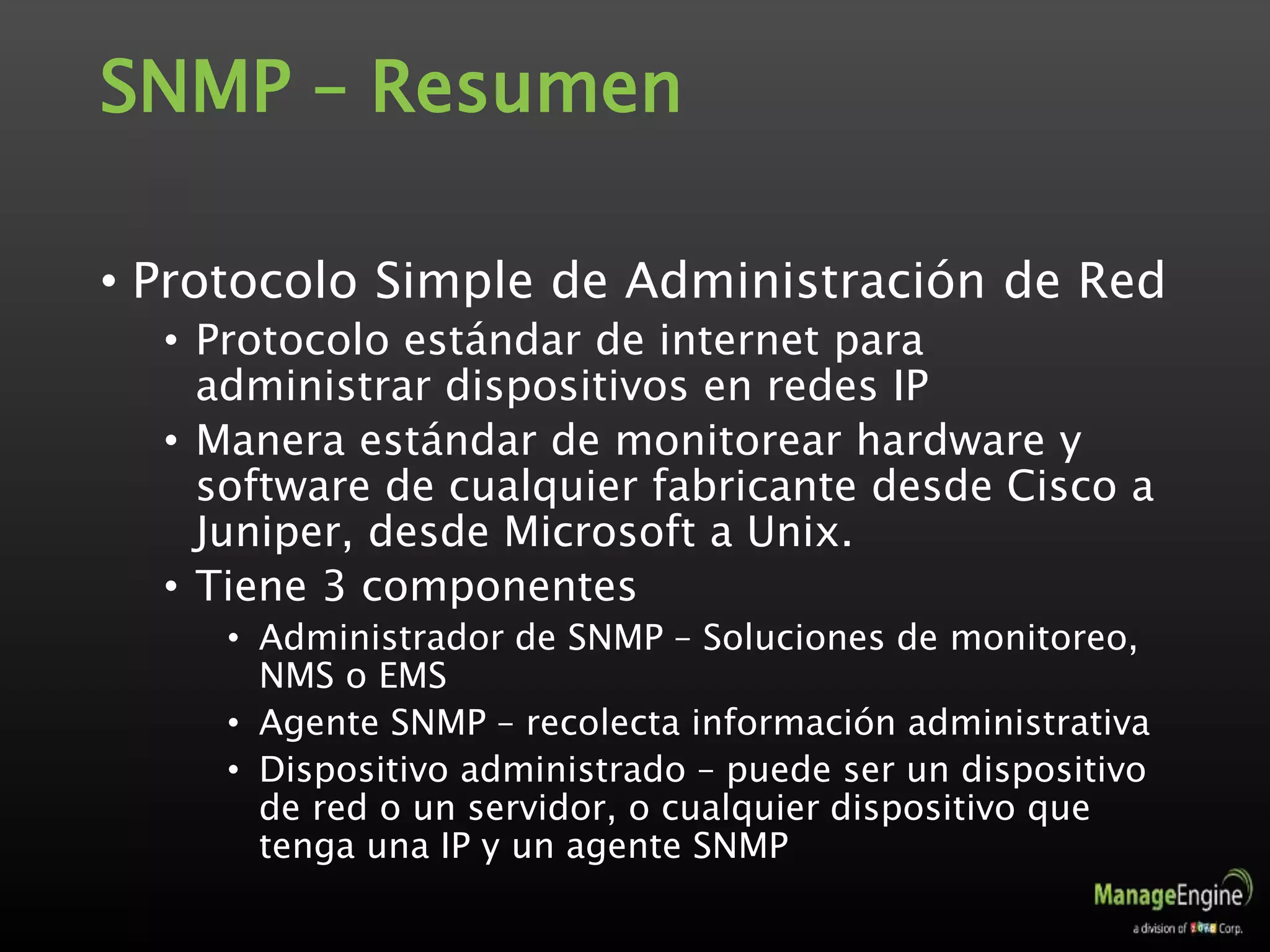

6. SNMP – Resumen
• Protocolo Simple de Administración de Red
• Protocolo estándar de internet para
administrar dispositivos en redes IP
• Manera estándar de monitorear hardware y
software de cualquier fabricante desde Cisco a
Juniper, desde Microsoft a Unix.
• Tiene 3 componentes
• Administrador de SNMP – Soluciones de monitoreo,
NMS o EMS
• Agente SNMP – recolecta información administrativa
• Dispositivo administrado – puede ser un dispositivo
de red o un servidor, o cualquier dispositivo que
tenga una IP y un agente SNMP

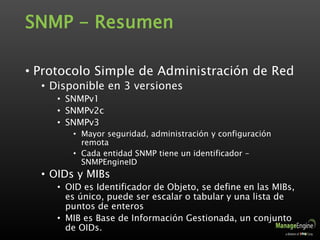

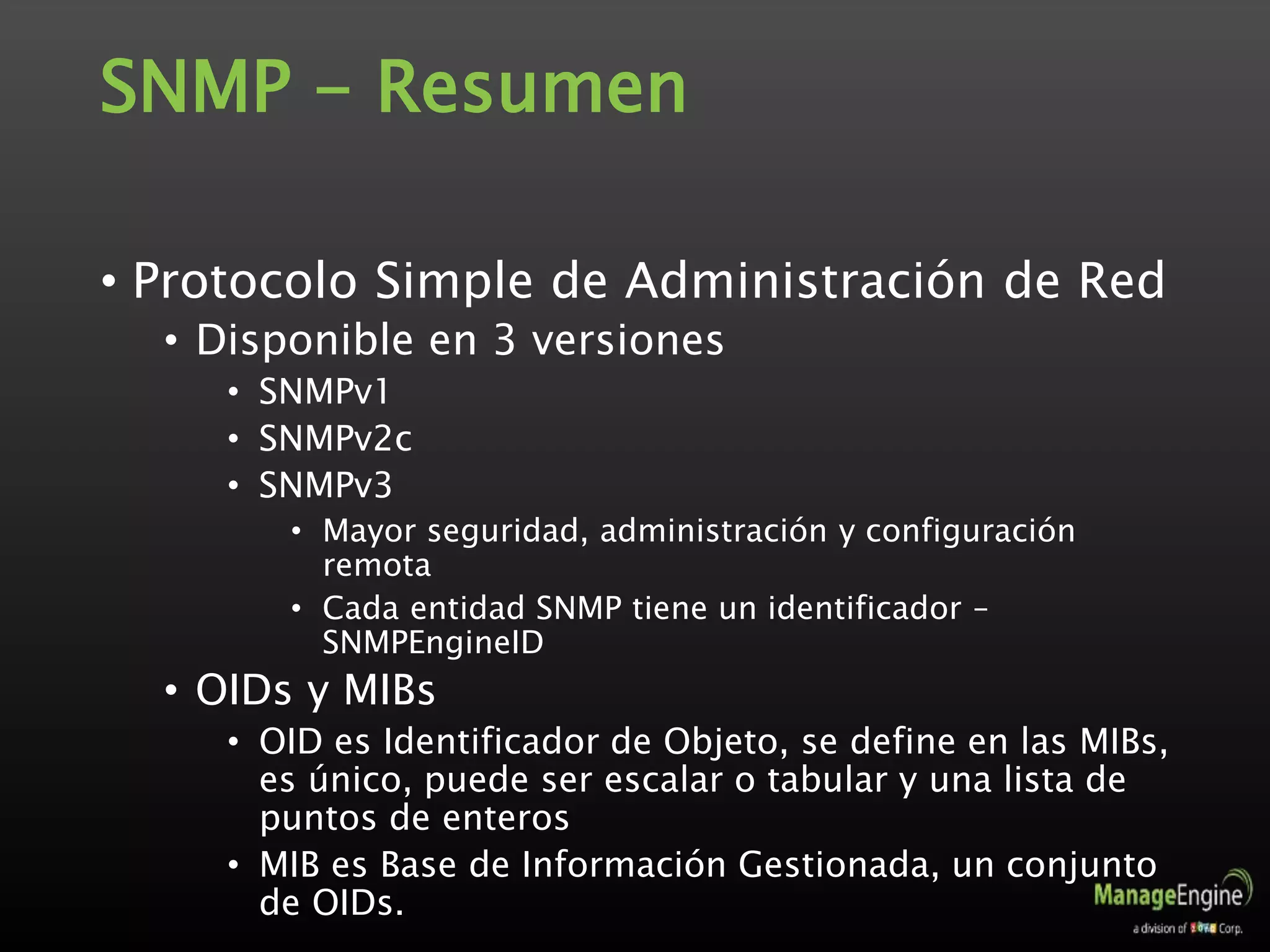

7. SNMP - Resumen
• Protocolo Simple de Administración de Red
• Disponible en 3 versiones
• SNMPv1
• SNMPv2c
• SNMPv3
• Mayor seguridad, administración y configuración
remota
• Cada entidad SNMP tiene un identificador –
SNMPEngineID
• OIDs y MIBs
• OID es Identificador de Objeto, se define en las MIBs,
es único, puede ser escalar o tabular y una lista de
puntos de enteros
• MIB es Base de Información Gestionada, un conjunto
de OIDs.

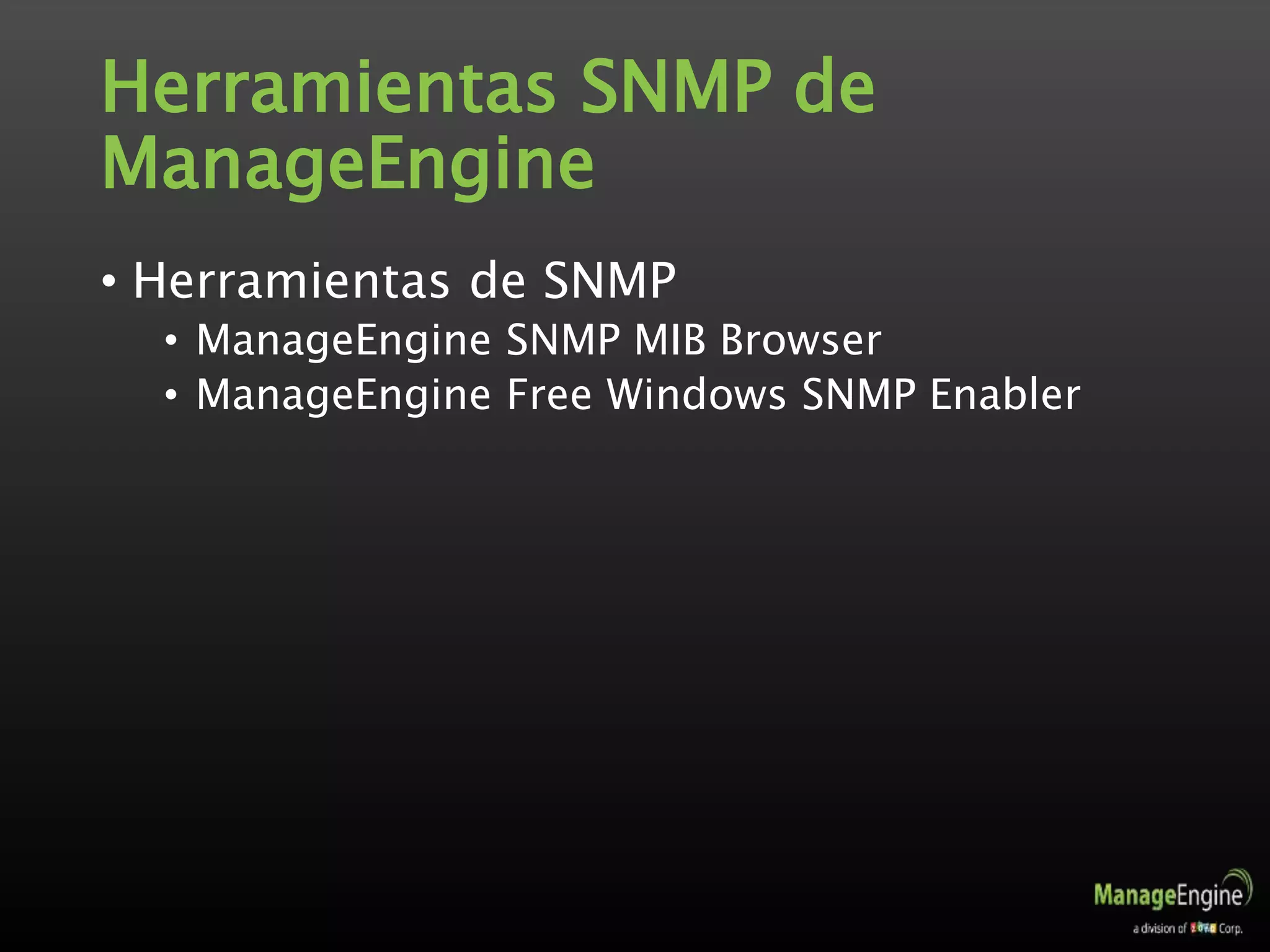

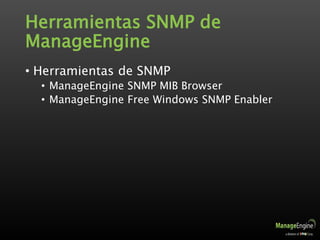

8. Herramientas SNMP de
ManageEngine
• Herramientas de SNMP
• ManageEngine SNMP MIB Browser
• ManageEngine Free Windows SNMP Enabler

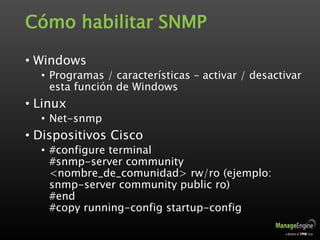

9. Cómo habilitar SNMP
• Windows
• Programas / características – activar / desactivar
esta función de Windows
• Linux
• Net-snmp
• Dispositivos Cisco
• #configure terminal
#snmp-server community
<nombre_de_comunidad> rw/ro (ejemplo:
snmp-server community public ro)
#end
#copy running-config startup-config

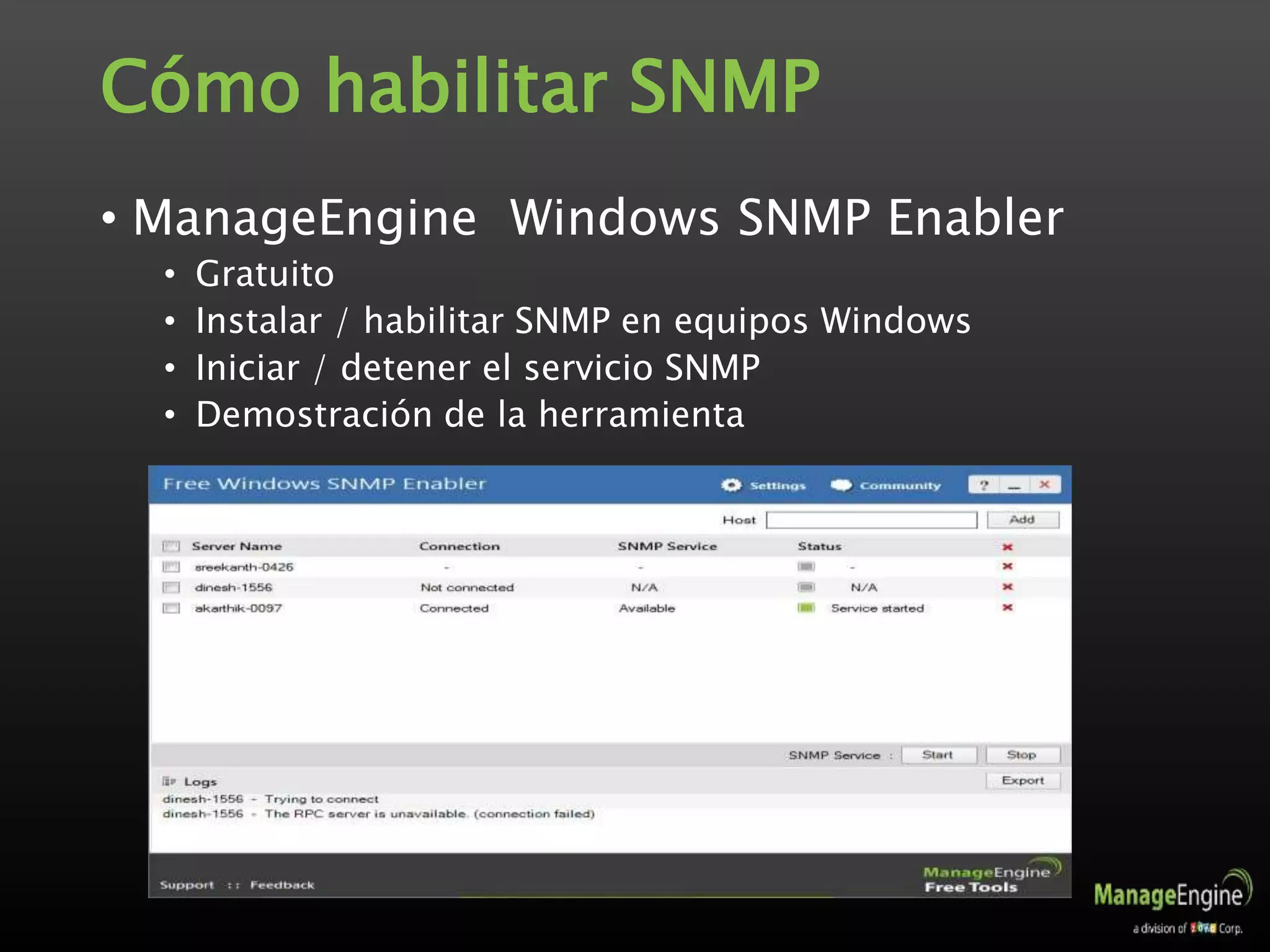

10. Cómo habilitar SNMP
• ManageEngine Windows SNMP Enabler
• Gratuito
• Instalar / habilitar SNMP en equipos Windows
• Iniciar / detener el servicio SNMP
• Demostración de la herramienta

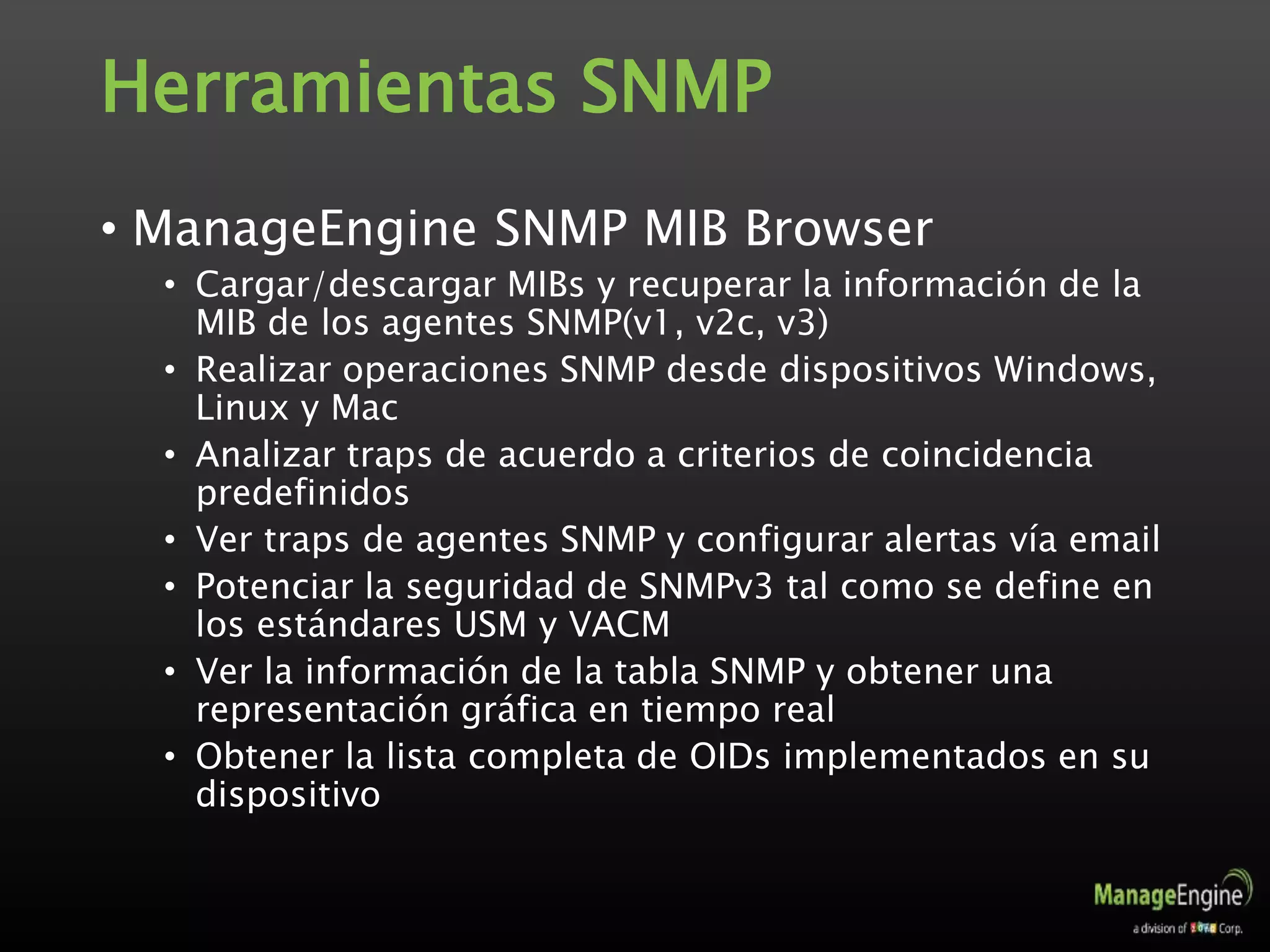

11. Herramientas SNMP
• ManageEngine SNMP MIB Browser
• Cargar/descargar MIBs y recuperar la información de la
MIB de los agentes SNMP(v1, v2c, v3)
• Realizar operaciones SNMP desde dispositivos Windows,
Linux y Mac
• Analizar traps de acuerdo a criterios de coincidencia
predefinidos
• Ver traps de agentes SNMP y configurar alertas vía email
• Potenciar la seguridad de SNMPv3 tal como se define en
los estándares USM y VACM
• Ver la información de la tabla SNMP y obtener una
representación gráfica en tiempo real
• Obtener la lista completa de OIDs implementados en su
dispositivo

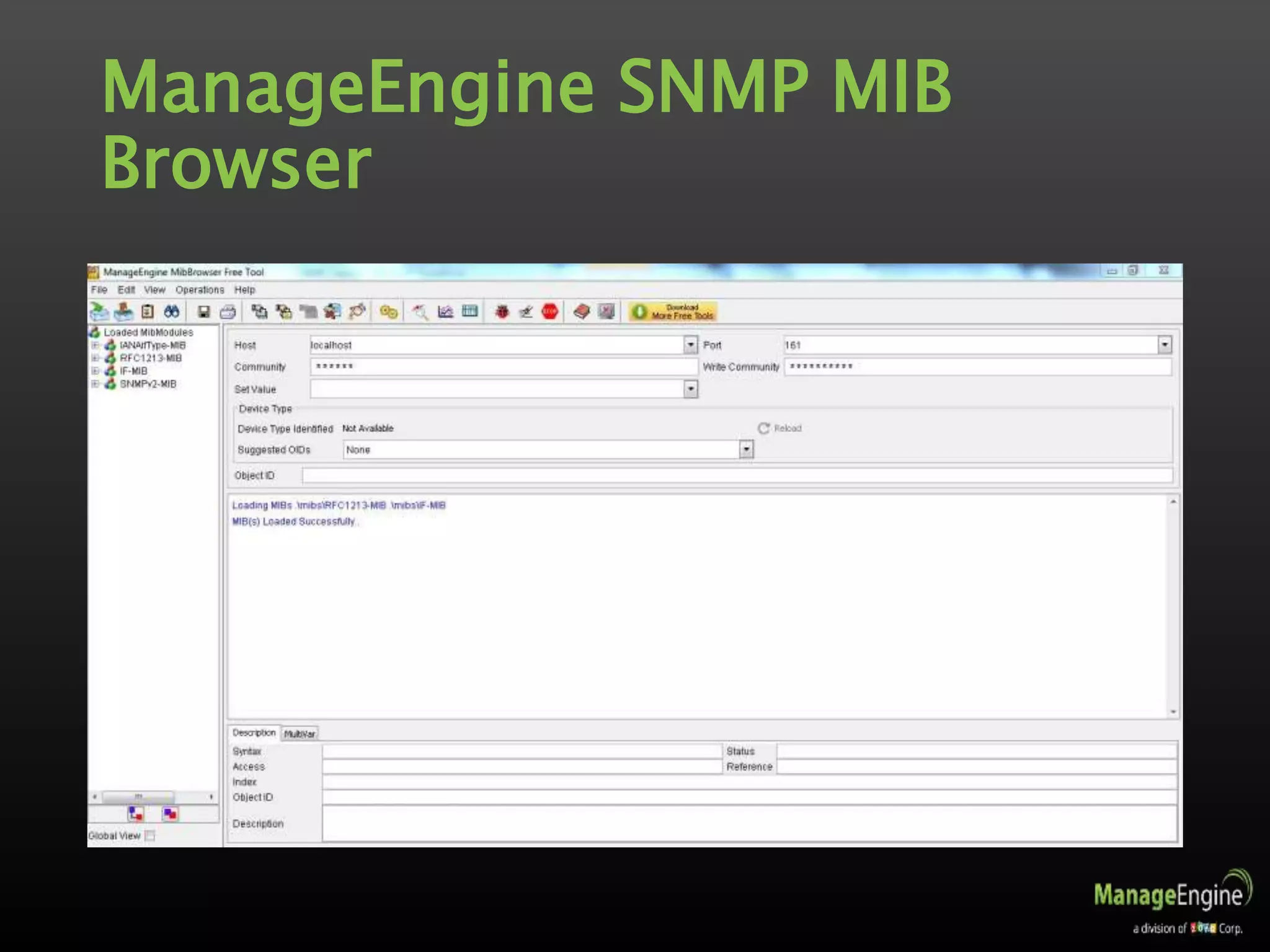

12. ManageEngine SNMP MIB
Browser

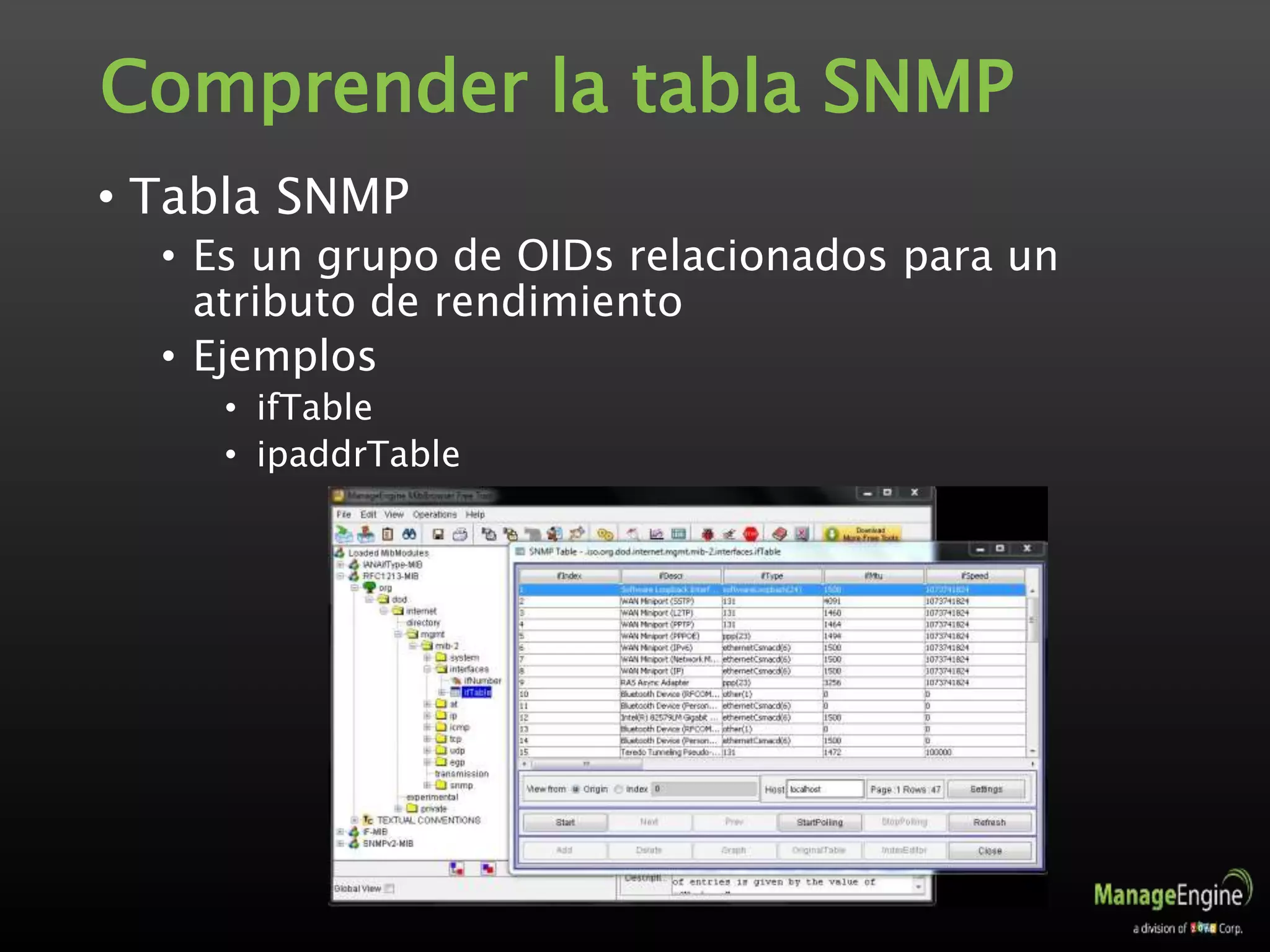

13. Comprender la tabla SNMP
• Tabla SNMP
• Es un grupo de OIDs relacionados para un
atributo de rendimiento
• Ejemplos
• ifTable
• ipaddrTable

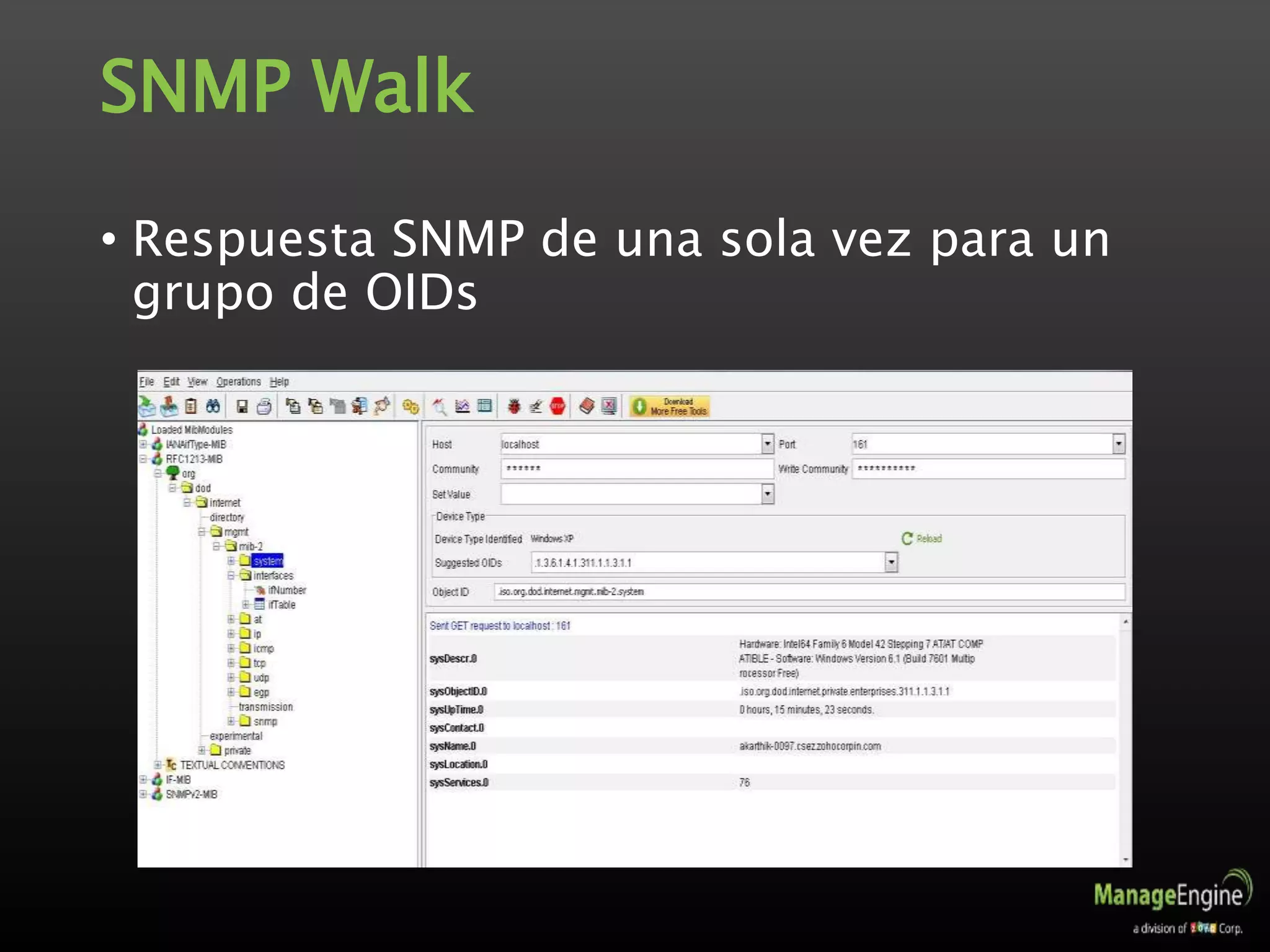

14. SNMP Walk
• Respuesta SNMP de una sola vez para un
grupo de OIDs

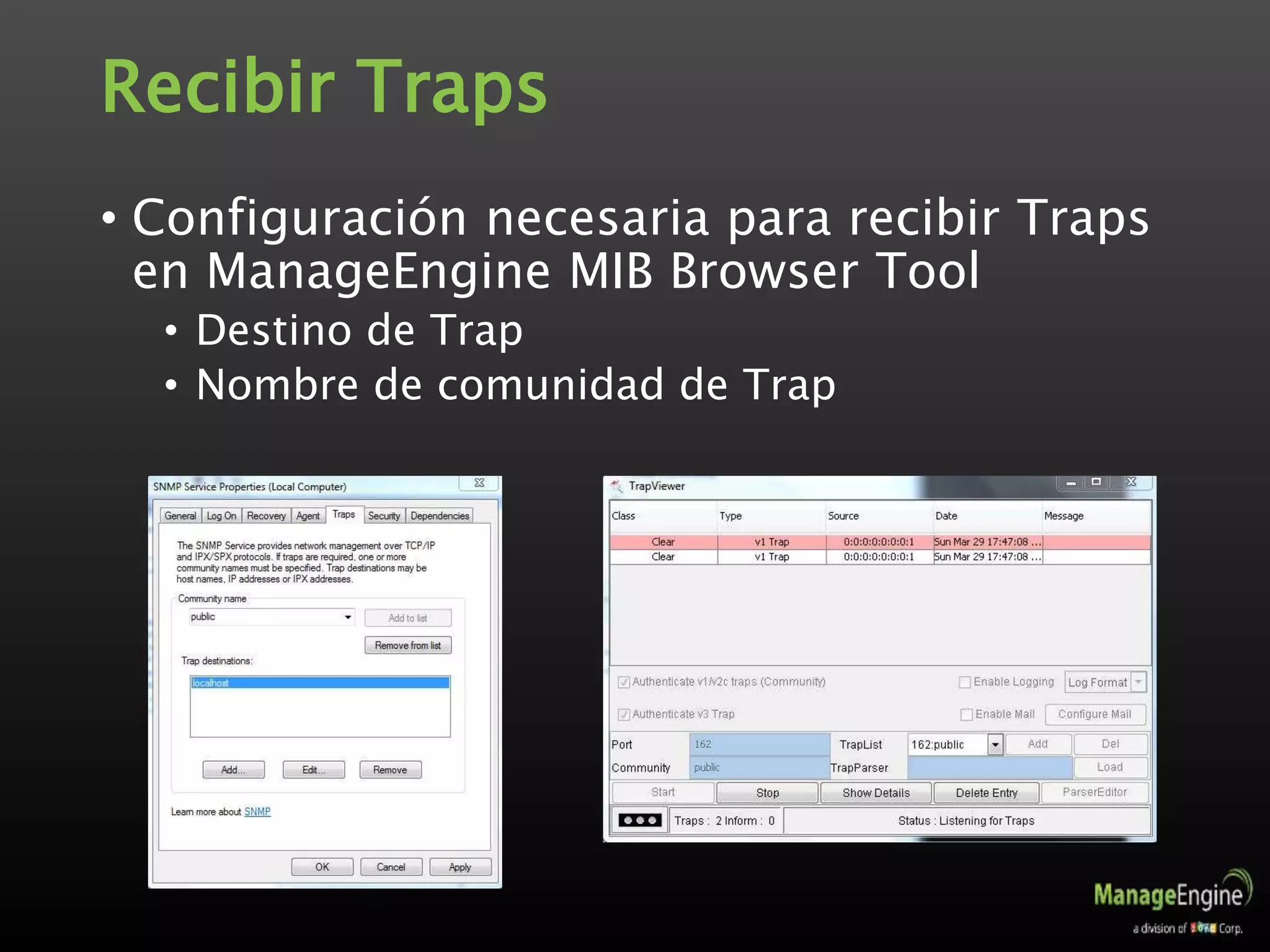

15. Recibir Traps
• Configuración necesaria para recibir Traps
en ManageEngine MIB Browser Tool
• Destino de Trap
• Nombre de comunidad de Trap

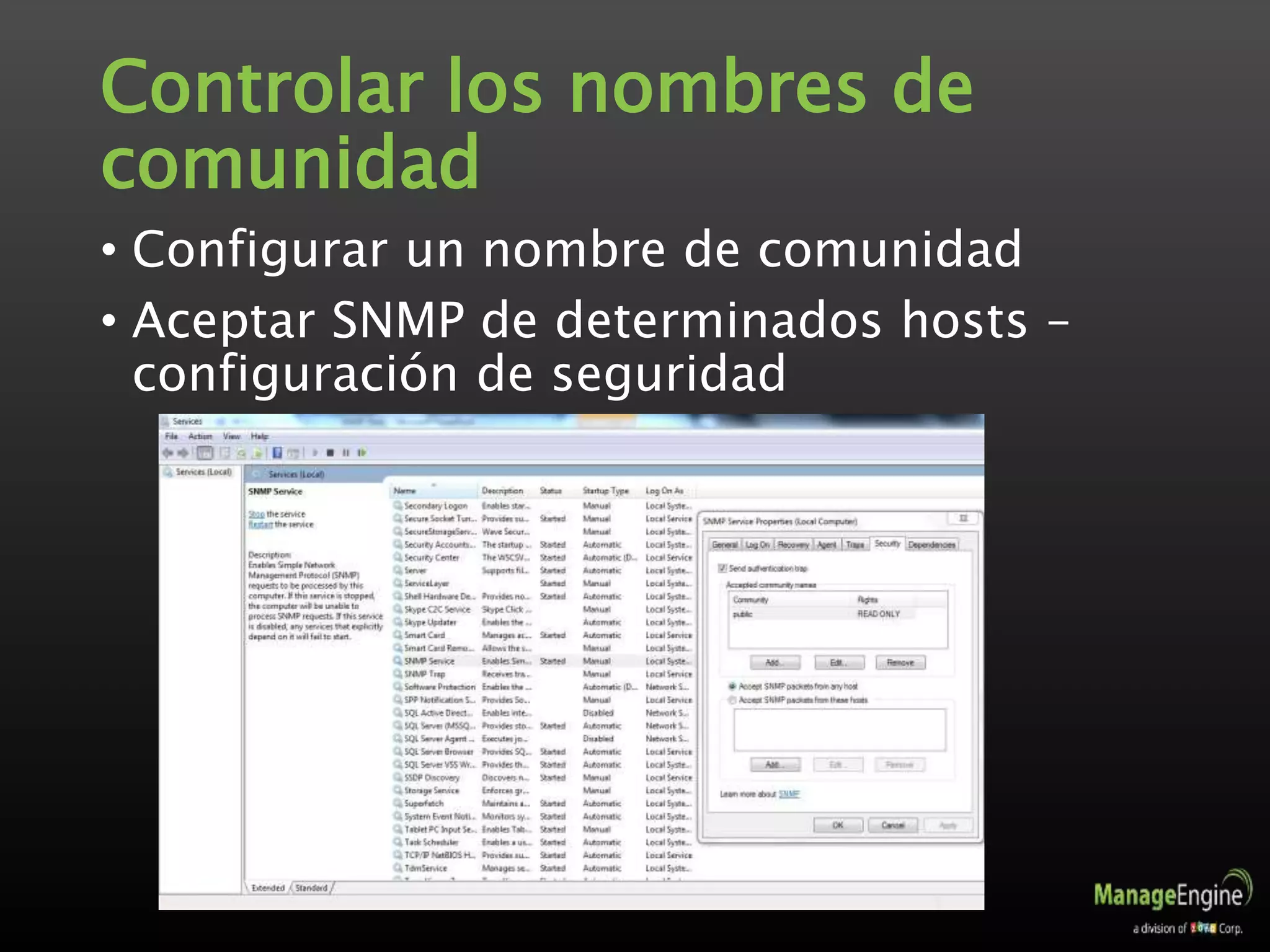

16. Controlar los nombres de
comunidad
• Configurar un nombre de comunidad
• Aceptar SNMP de determinados hosts –
configuración de seguridad

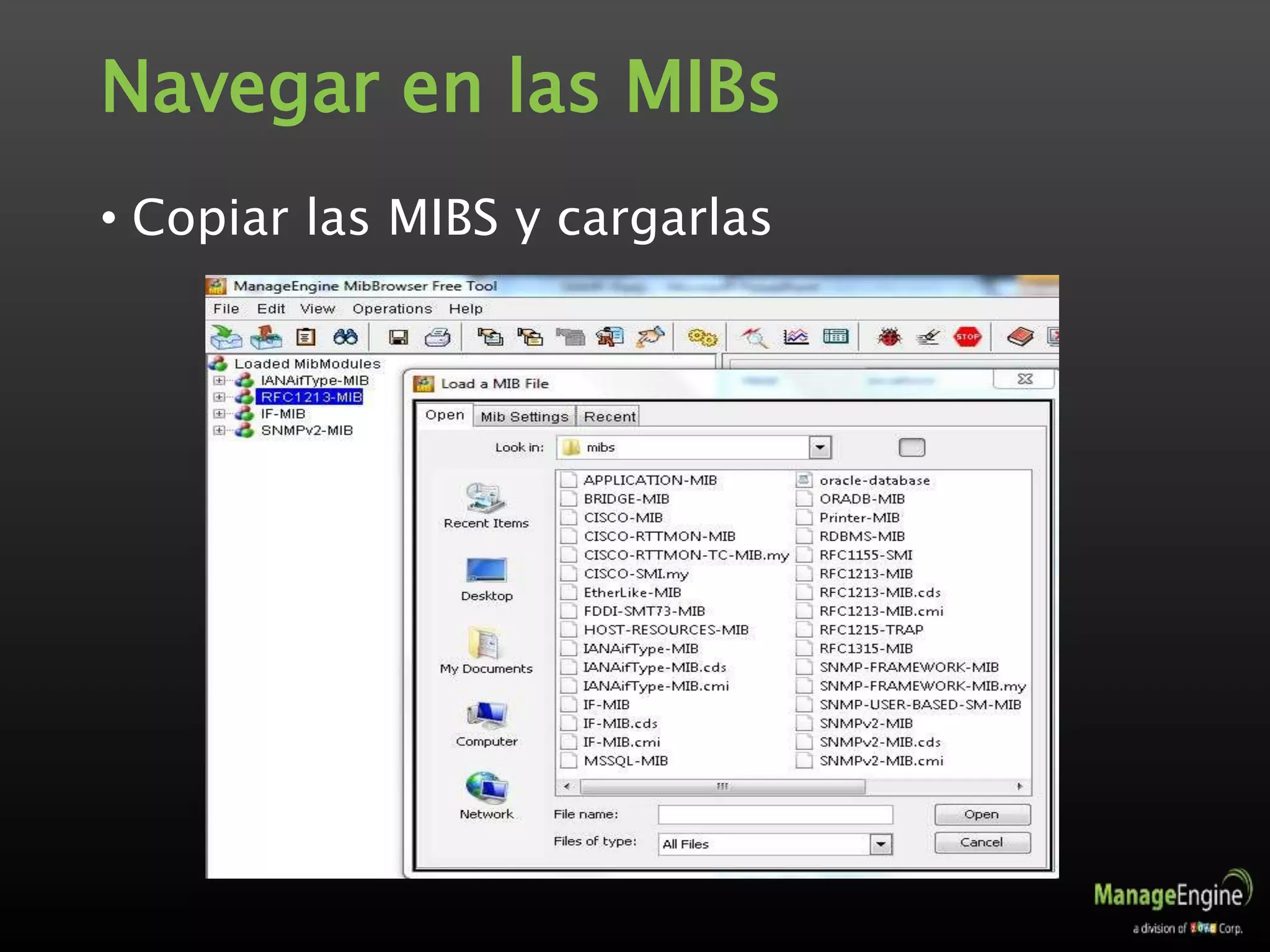

17. Navegar en las MIBs
• Copiar las MIBS y cargarlas

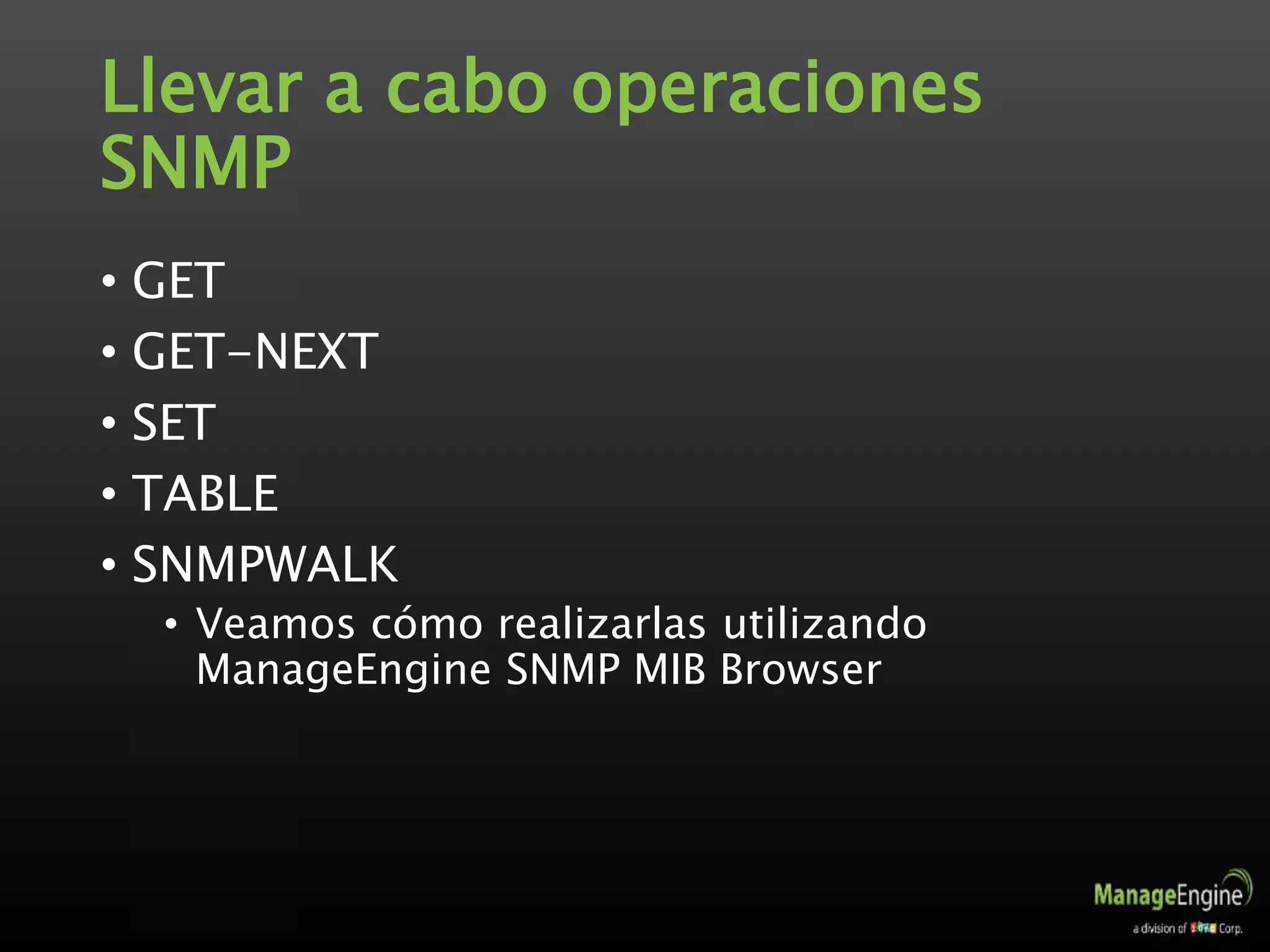

18. Llevar a cabo operaciones
SNMP
• GET
• GET-NEXT
• SET
• TABLE
• SNMPWALK
• Veamos cómo realizarlas utilizando
ManageEngine SNMP MIB Browser

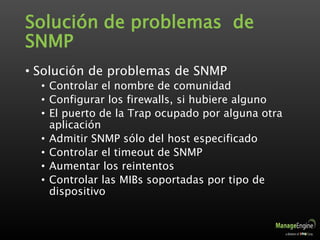

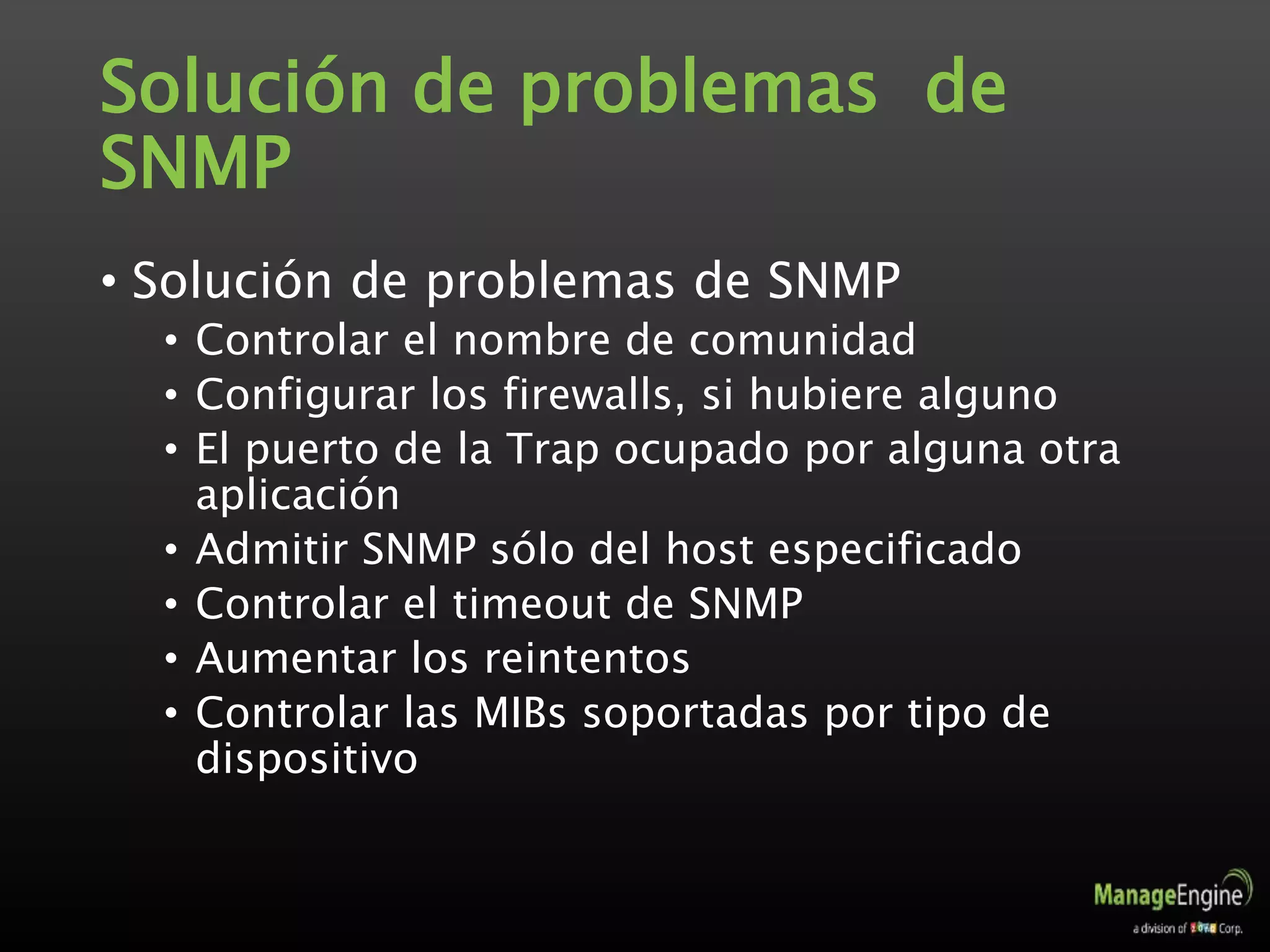

19. Solución de problemas de
SNMP
• Solución de problemas de SNMP
• Controlar el nombre de comunidad
• Configurar los firewalls, si hubiere alguno
• El puerto de la Trap ocupado por alguna otra
aplicación
• Admitir SNMP sólo del host especificado
• Controlar el timeout de SNMP
• Aumentar los reintentos
• Controlar las MIBs soportadas por tipo de
dispositivo

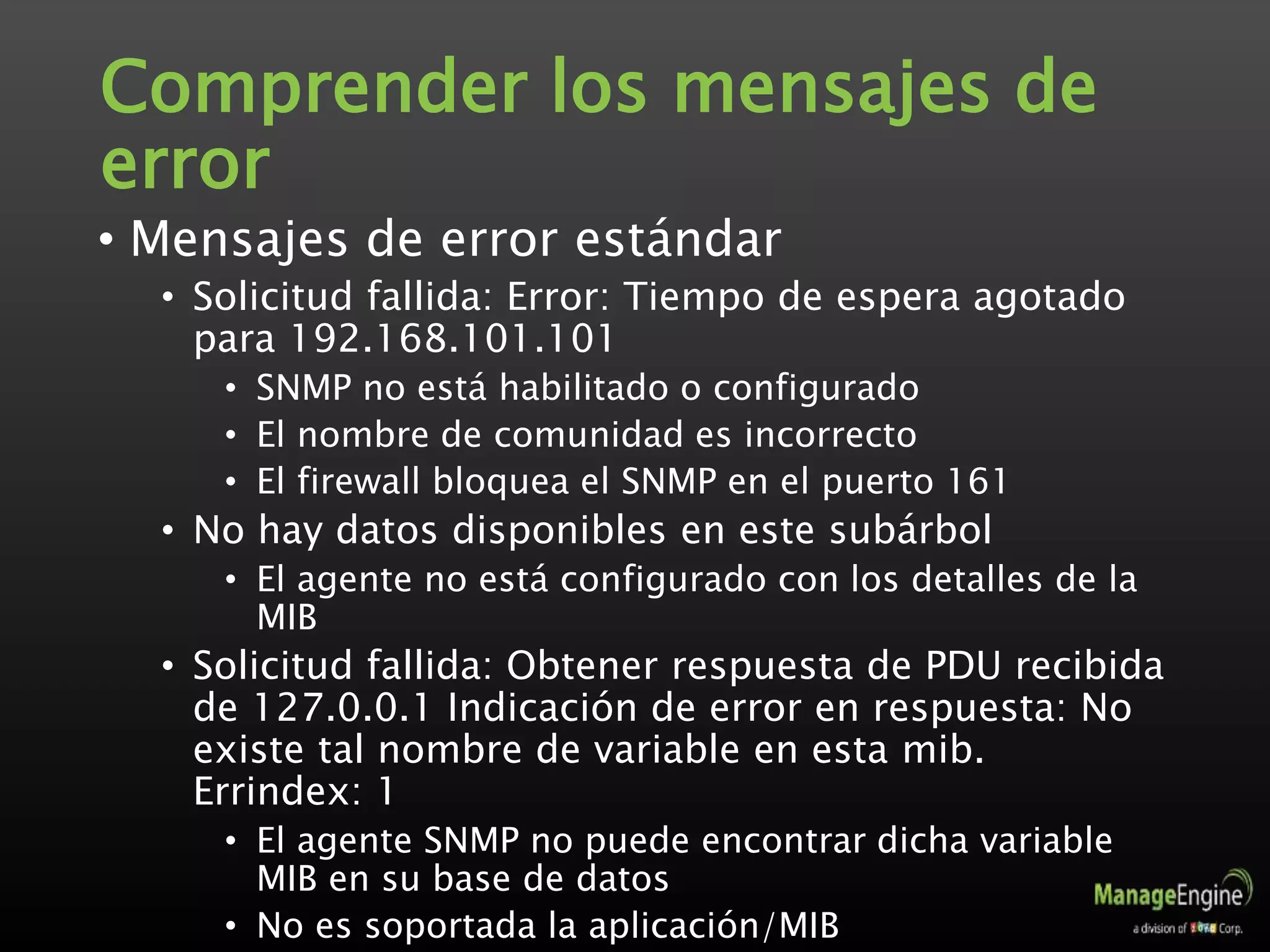

20. Comprender los mensajes de
error
• Mensajes de error estándar
• Solicitud fallida: Error: Tiempo de espera agotado
para 192.168.101.101
• SNMP no está habilitado o configurado
• El nombre de comunidad es incorrecto
• El firewall bloquea el SNMP en el puerto 161
• No hay datos disponibles en este subárbol
• El agente no está configurado con los detalles de la
MIB
• Solicitud fallida: Obtener respuesta de PDU recibida
de 127.0.0.1 Indicación de error en respuesta: No
existe tal nombre de variable en esta mib.
Errindex: 1
• El agente SNMP no puede encontrar dicha variable
MIB en su base de datos
• No es soportada la aplicación/MIB

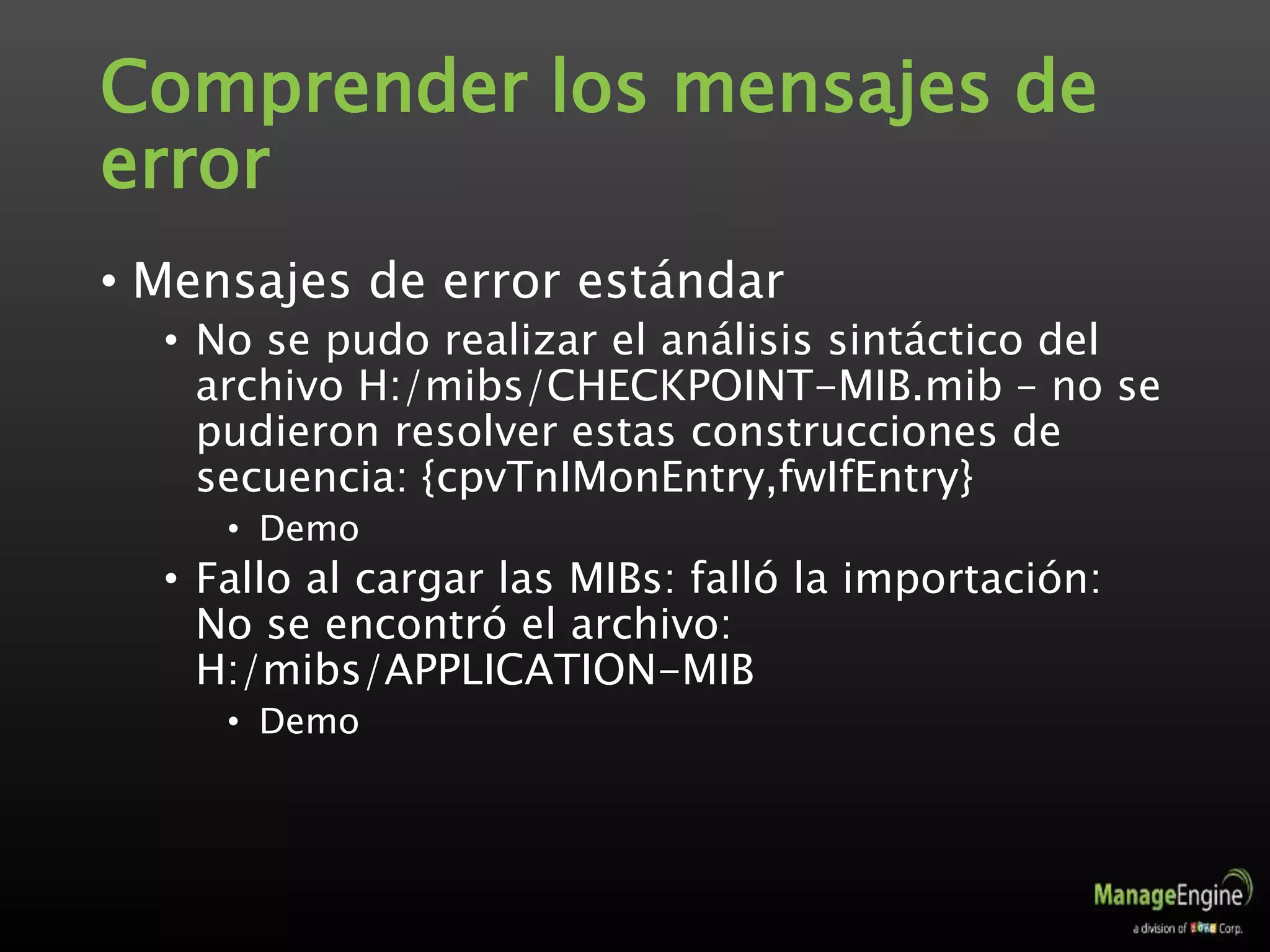

21. Comprender los mensajes de
error
• Mensajes de error estándar
• No se pudo realizar el análisis sintáctico del
archivo H:/mibs/CHECKPOINT-MIB.mib – no se
pudieron resolver estas construcciones de
secuencia: {cpvTnIMonEntry,fwIfEntry}
• Demo
• Fallo al cargar las MIBs: falló la importación:
No se encontró el archivo:
H:/mibs/APPLICATION-MIB
• Demo

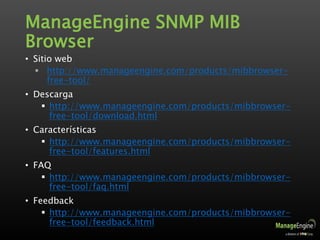

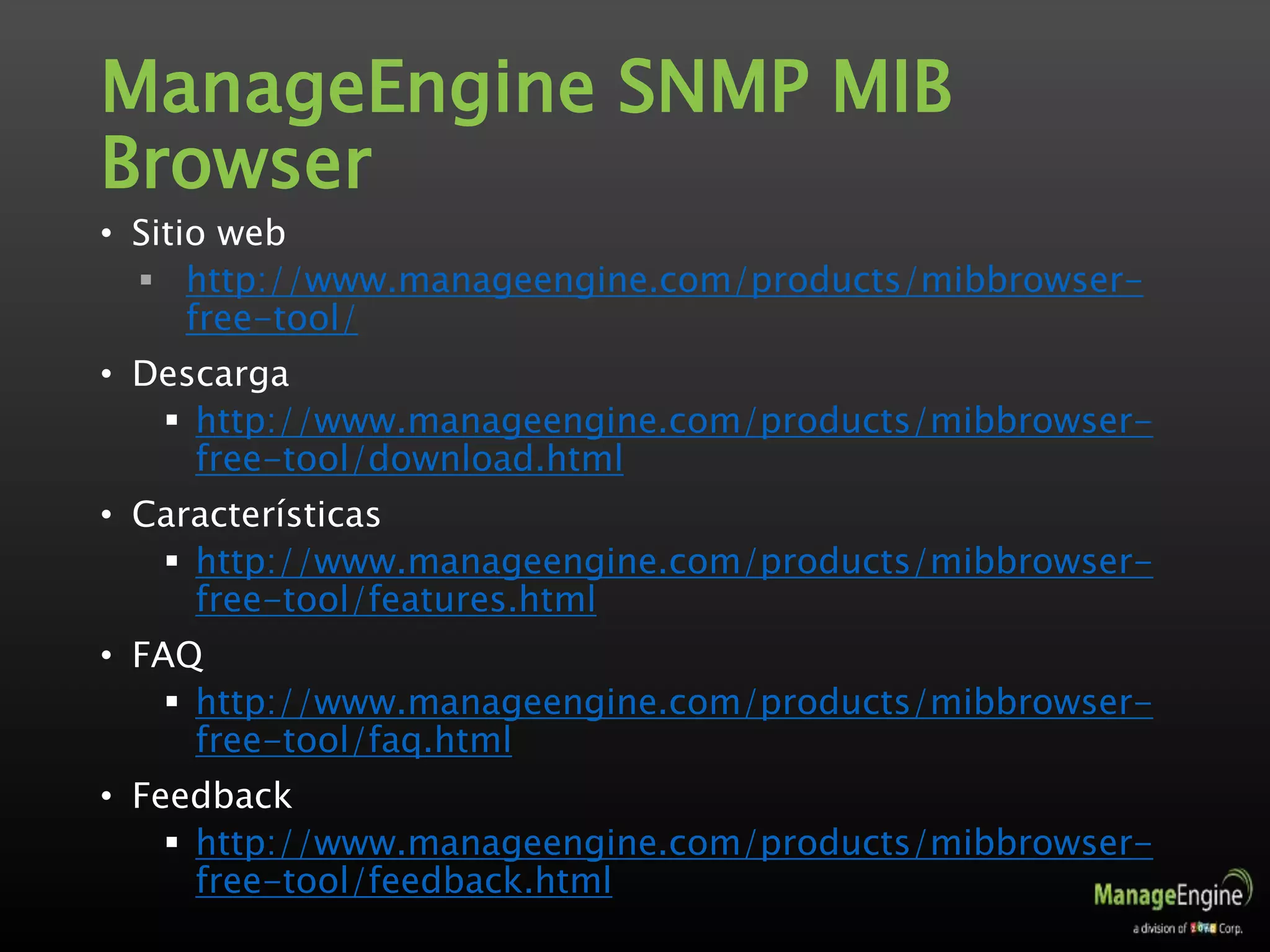

22. ManageEngine SNMP MIB
Browser
• Sitio web
 http://www.manageengine.com/products/mibbrowser-
free-tool/
• Descarga
 http://www.manageengine.com/products/mibbrowser-
free-tool/download.html
• Características
 http://www.manageengine.com/products/mibbrowser-
free-tool/features.html
• FAQ
 http://www.manageengine.com/products/mibbrowser-
free-tool/faq.html
• Feedback
 http://www.manageengine.com/products/mibbrowser-
free-tool/feedback.html

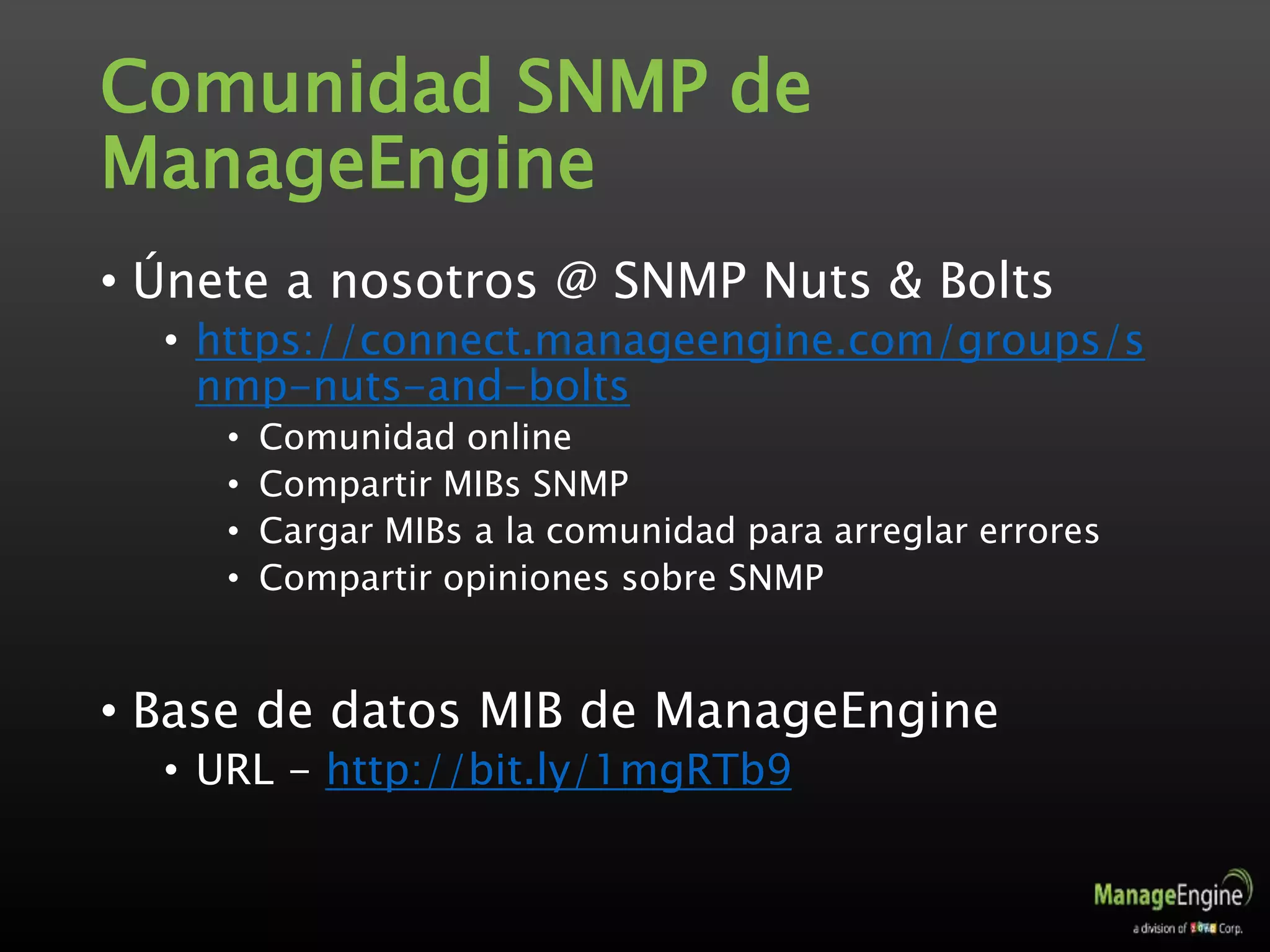

23. Comunidad SNMP de
ManageEngine
• Únete a nosotros @ SNMP Nuts & Bolts
• https://connect.manageengine.com/groups/s
nmp-nuts-and-bolts
• Comunidad online
• Compartir MIBs SNMP
• Cargar MIBs a la comunidad para arreglar errores
• Compartir opiniones sobre SNMP
• Base de datos MIB de ManageEngine
• URL - http://bit.ly/1mgRTb9

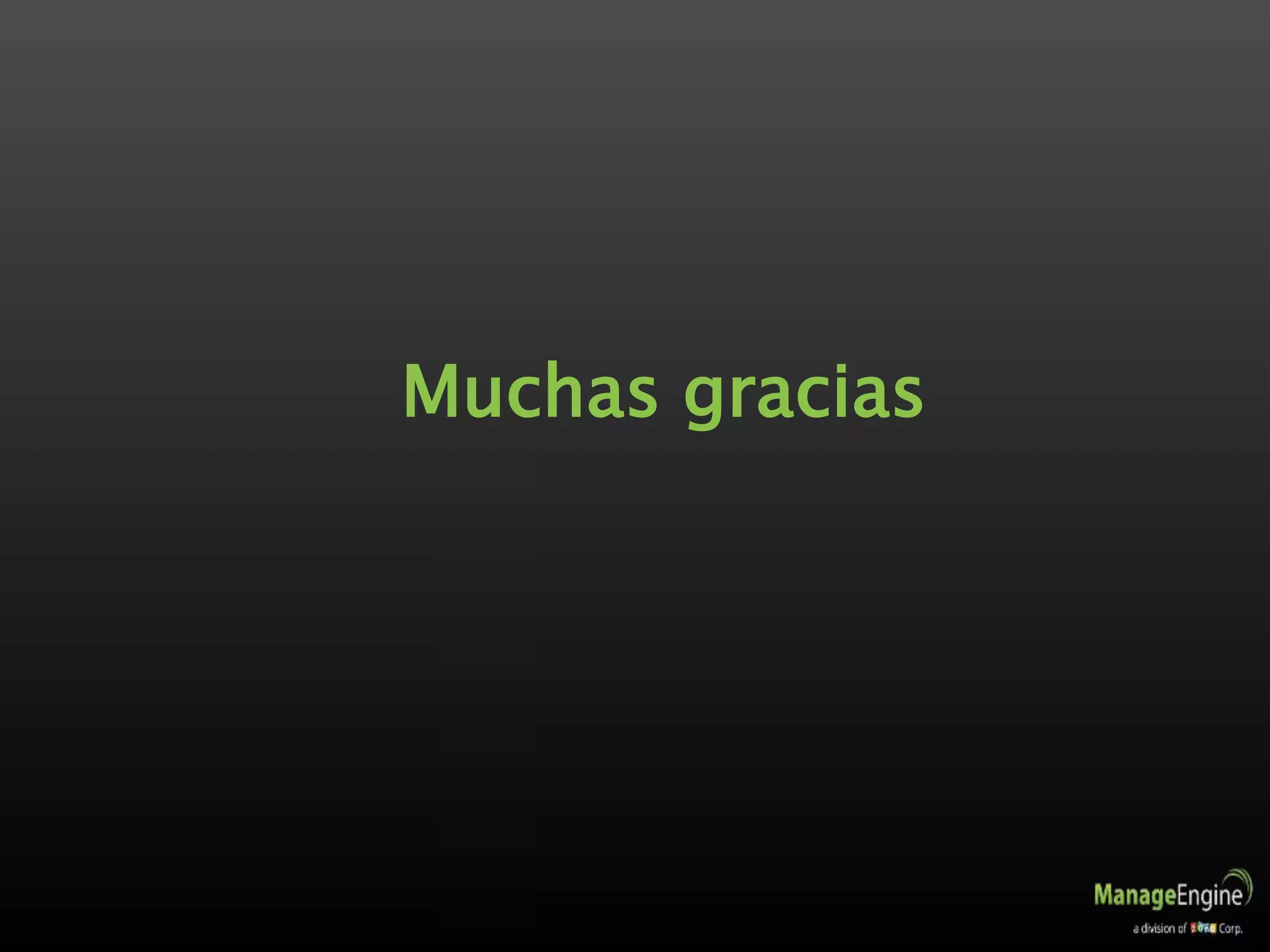

24. Muchas gracias
