Este documento describe la evolución del protocolo SNMP (Simple Network Management Protocol) desde su creación hasta la actualidad. SNMP se desarrolló originalmente para gestionar redes TCP/IP y ha evolucionado a través de varias versiones para mejorar la seguridad y funcionalidad. El marco de trabajo de SNMP incluye SMI, MIB y el propio protocolo SNMP.

1. Jenny Janeth Olave Ccaso

2. Introducción
El desarrollo de SNMP El Protocolo Simple de Administración
de Red o (del inglés Simple Network Management Protocol)
ha estado ligado al de TCP/IP.TCP/IP nace con la ARPANET
desarrollada por el DoD(Departamento de Defensa de los
Estados Unidos).
 Sus estándares están publicados en RFCs. Al principio no tenía
protocolos de gestión de red, pero posteriormente nació el
ICMP que permitía enviar mensajes de control entre máquinas
con IP. -->Comunicación echo/echo-reply (e.g. PING).
 Posteriormente las necesidades de gestión de red se
incrementaron y la tendencia fue a tres aproximaciones (Marzo
de 1987):
•HEMS (High-level Entity-Management System):basado en el HostMonitoring Protocol (HMP).
•SNMP (Simple Network Management Protocol):basado en el
Simple Gateway-Monitoring Protocol(SGMP).
•CMOT (CMIP over TCP/IP).


3. Evolución




En la revisión de Febrero de 1988 se llegó a la
conclusión de que a corto plazo se utilizaría SNMP
mientras que a largo plazo se necesitarían
aproximaciones CMOT.
Se propuso la estandarización de la información de
gestión cuya estructuración puede ser utilizada por
las dos aproximaciones.
SNMP es fácil de implementar y estuvo rápidamente
disponible en los equipos.
Al convertirse TCP/IP en el estándar de facto en
redes de ordenadores, SNMP se ha convertido en
otro estándar de facto, pero con muchas
limitaciones.

4. Evolución



En Agosto de 1988 se publican las primeras
recomendaciones: SNMP, SMI y MIB. Son
revisadas en 1991 las recomendaciones
SNMP y MIB, dando lugar, esta última, a la
recomendación MIBII.
A partir de esta fecha comienza el desarrollo
de MIBs particulares por parte de los
fabricantes.
En Mayo de 1993 aparece SNMPv2 que
pretende suplir las deficiencias de SNMP en
cuanto a seguridad y funcionalidad se refiere.

5. Evolución
El marco de trabajo de SNMP está basado
en tres documentos:
•Structure of Management Information
(SMI)
•Management Information Base (MIB)
•Simple Network Management Protocol
(SNMP)
 INTERNET => RED DE DATOS =>
GESTIÓN INTERNET => SNMP
 RED TELECOMUNICACIONES =>
GESTIÓN OSI => CMIP


6. Estructura de la información de
gestión
Define el formato con el que se va a definir y construir una
MIB.
Especifica:
a)
El tipo de datos que puede ser usado en la MIB.
b)
Cómo los objetos de la MIB pueden ser nombrados y
caracterizados.
Para referenciar y caracterizar la información de gestión, de
manera estandarizada de, SMI debe ofrecer:
1.
Un procedimiento para definir la estructura de una MIB.
2.
Un procedimiento para definir objetos individuales,
incluyendo sintaxis y valores para cada objeto.
3.
Un procedimiento para codificar valores de los objetos.

7. Sintaxis ASN.1



ASN.1 (Abstract Syntax Notation One)
Un protocolo como SNMP nos permite llegar al
proceso SNMP agente, pero el problema está en
llegar a los recursos que controla el agente. Para
ello se establece una MIB que contiene una
representación estandarizada del objeto
gestionado.
Para definir la sintaxis de estos objetos se utiliza la
Abstract Syntax Notation One (ASN.1). Esta
sintaxis es necesaria para utilizar una
representación de datos común para el
intercambio entre sistemas y, dentro de un
sistema, intercambio de datos entre aplicaciones
que utilizan cada una su representación particular de
datos.

9. Sintaxis ASN.1





Sintaxis abstracta, define una estructura de
datos independiente de la técnica de
codificación usada.
Tipos de datos, conjuntos de valores
nombrados.
Codificación, secuencia de octetos que
representan un valor de un dato.
Sintáxis de transferencia, representación de
los datos mediante patrones de bits para su
transmisión entre entidades de presentación.
Reglas de codificación, mapeo de una
sintaxis en otra.

10. Bases de información de gestión
(MBI)
Estructura de la MIB.
 Todos los objetos de gestión en SNMP
se sitúan en una estructura
arborescente.
 Para referenciar a los objetos se usa el:
OBJECT IDENTIFIER (OID)
 Secuencia de enteros no negativos
separados por puntos.


11. Bases de información de gestión
(MIB)




MIB: conjunto de objetos gestionados de un
recurso que se publican para ofrecer
interoperabilidad de gestión.
Los objetos se organizan en grupos, según su
temática.
Los nodos deben soportar grupos enteros.
Tipos de MIBs:
a)
b)
c)
Estándares: MIB-I y MIB-II.
Experimentales. Con grupos en fase de desarrollo.
Privadas: Incorporan la información del fabricante
del equipo.

12. Simple Network Manager
Protocol (SNMP)
SNMP surge a partir del protocolo SGMP(Simple
Gateway Monitoring Protocol) Protocolo simple
de Supervisión de puerta de enlace para la
gestión de routers IP.
 Ofrece servicios de gestión al conjunto de protocolos
internet.
Arquitectura basada en cliente-servidor.
a) Servidor: Gestor de red.
b) Cliente: Agente de gestión.
Mensajes entre gestor y agentes, formados por:
a) Identificadores de objetos.
b) Instrucciones para cambiar u obtener un valor.


13. Arquitectura De Un Sistema
SNMP

14. Configuración y rendimiento de una red
gestionada por el protocolo SNMP
Torre de protocolos.
a) Es posible montar SNMP
sobre otras torres de
comunicación ( Ethernet, IPX,
OSI, CLNS).
b) A la hora de elegir una
infraestructura de
comunicaciones, hay que
tener en cuenta:
1. Interoperabilidad.
2. Nivel de transporte.
3. Uso de un servicio
orientado o no orientado a
conexión.

15. Características de SNMP





Protocolo flexible, extensible a gran tipo de redes.
Protocolo simple, pero difícil de implementar en
aplicaciones. Debido a la dificultad de las
aplicaciones a diseñar.
Eficacia en transmisión baja. Debido utilizar una
arquitectura basada en polling.
Permite gestionar sistemas propietarios a través de
un agente proxy.
Está basado en UDP/IP. Para garantizar la llegada
de las traps, necesidad de integrar, en capas
superiores, mecanismos que eviten el problema.

16. Marco Administrativo
Comunidad es la relación entre un agente y los gestores.
La Comunidad se define por:
a)
El Nombre de Comunidad: Cadena de octetos
transmitida en los mensajes SNMP.
b)
El Perfil de la Comunidad: Delimita propiedades y modo
de acceso al sistema.
Para determinar las políticas de autentificación y autorización
de la Comunidad se utiliza:
a)
Autentificación simple: el nombre de la comunidad se
transmite en claro.
b)
Autorización:
• Cada Comunidad tiene asociada su vista .
• Para cada objeto se define un modo de acceso.

17. Conclusiones sobre SNMP
Ventajas:
 Estándar en el mercado.
 Simple, fácil de usar.
 Modelo útil para el acceso a datos de gestión
de red.
 Acceso y organización eficientes de los datos
gestionados.
 Independencia del entorno de
comunicaciones.
 Capacidades generales de monitorización y
control.

18. Conclusiones sobre SNMP
Inconvenientes:
 Limitaciones en el mecanismo de
obtención de información. Falta de
obtención selectiva de información.
 No dispone de controles de gestión.
 Limitaciones de las capacidades de
modelado de datos:
 MIB estática.
 Correlación de datos difícil.
 Modelados de sistemas complejos.

19. Remote Network Monitoring (RMON)

20. Los Monitores De Red Las
Características son:
Están dedicados a recoger y analizar el
tráfico que atraviesa el segmento de red en
que están situados.
Se conectan al segmento de red en modo
“promiscuo” y escuchan todos los paquetes
que viajan por el segmento.
Aplican filtros, almacenan paquetes para un
estudio posterior y producen información
estadística sobre los paquetes.
Dedican la mayor parte de sus recursos a la
monitorización.

21. Los Monitores de Red permiten
conocer en una LAN
nivel de utilización
• nivel de colisiones
• nivel de errores
Y determinar si se debe cambiar el
equipamiento y mejorar la conectividad,
entre otras opciones.
•

22. Características de la
Monitorización Remota (RMON)





Es una extensión de SNMP.
Gestiona una subred como un todo.
Accede en forma remota a la información
empleando SNMP.
La información se almacena en una MIB de
gestión llamada MIB RMON.
La sonda RMON realiza parte del
procesamiento de la información de gestión.

23. Gestión de la red sin RMON

24. Gestión de la red con RMON

25. Escenario Típico RMON

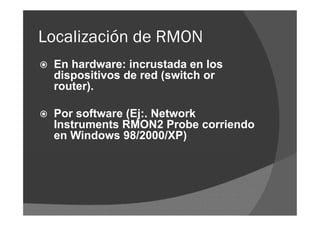

26. Localización de RMON

En hardware: incrustada en los
dispositivos de red (switch or
router).

Por software (Ej:. Network
Instruments RMON2 Probe corriendo
en Windows 98/2000/XP)

27. Ventajas del empleo de RMON
Permite:

monitorización configurable de la sonda RMON

detección local de fallos e informe al gestor
principal de los mismos.

recolección de información para múltiples
gestores (almacena la configuración que recibe
en tablas).

disminución del consumo de recursos en la red y
en la estación central de gestión.

28. Capas del Modelo TCP/IP y las
versiones de RMON

29. Conclusiones
 Usar
RMON aumenta la eficacia del
personal de administración.
 RMON
es bastante económico
usando el ancho de banda de la red.
 Como la mayor parte de los equipos
de datos poseen agentes RMON, lo
adecuado es emplearlos en la
Gestión de las Redes TCP/IP
